管法兰的标注由七部分组成，标准法兰的厚度与总高度，可 省略不予标注。如果需要修改，则应在法兰的标注中加以标 记。若有防腐要求，可采用衬环法兰，其代号为“C”,标注 为“法兰C”。特殊衬环材料可在其后面加以标注。 ×-××-×/×-× 标准编号 密封面代号： 法兰总高度，mm 平面 FF 法兰厚度，mm 突面 RF 公称压力，MPa 凸面M 公称直径，mm 凹面 FM 密封面型式代号 榫 T 法兰名称与代号 槽 G 管法兰标注示例：法兰-T50-1.60,HG20594-1997,表示公称压力为 1.6MPa,公称直径为50mm,采用榫密封面的标准带颈平焊管法兰。 管法兰C-FF100一0.25/78-155，HG20593-1997,公称压力为0.25MPa,公称直径 为100mm,法兰厚度为78mm,总高度为155mm,平面密封的带衬环平焊管法兰
管法兰的标注由七部分组成，标准法兰的厚度与总高度，可 省略不予标注。如果需要修改，则应在法兰的标注中加以标 记。若有防腐要求，可采用衬环法兰，其代号为“C”，标注 为“法兰C”。特殊衬环材料可在其后面加以标注。 标准编号 法兰总高度，mm 法兰厚度，mm 公称压力，MPa 公称直径，mm 密封面型式代号 法兰名称与代号 ×－× ×－×/×－× × 管法兰标注示例：法兰－T 50－1.60 ， HG 20594－1997 ，表示公称压力为 1.6MPa，公称直径为50mm，采用榫密封面的标准带颈平焊管法兰。 管法兰C－FF 100－0.25/78-155 , HG 20593－1997 ,公称压力为0.25MPa，公称直径 为100mm，法兰厚度为78mm，总高度为155mm，平面密封的带衬环平焊管法兰。 密封面代号： 平面 FF 突面 RF 凸面 M 凹面 FM 榫 T 槽 G

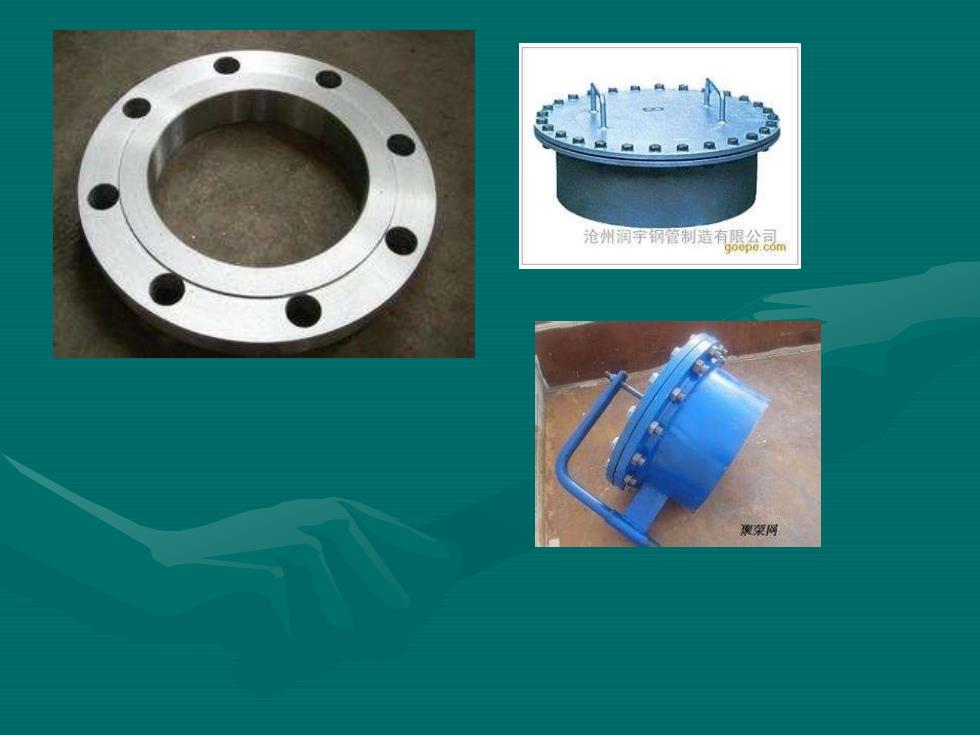

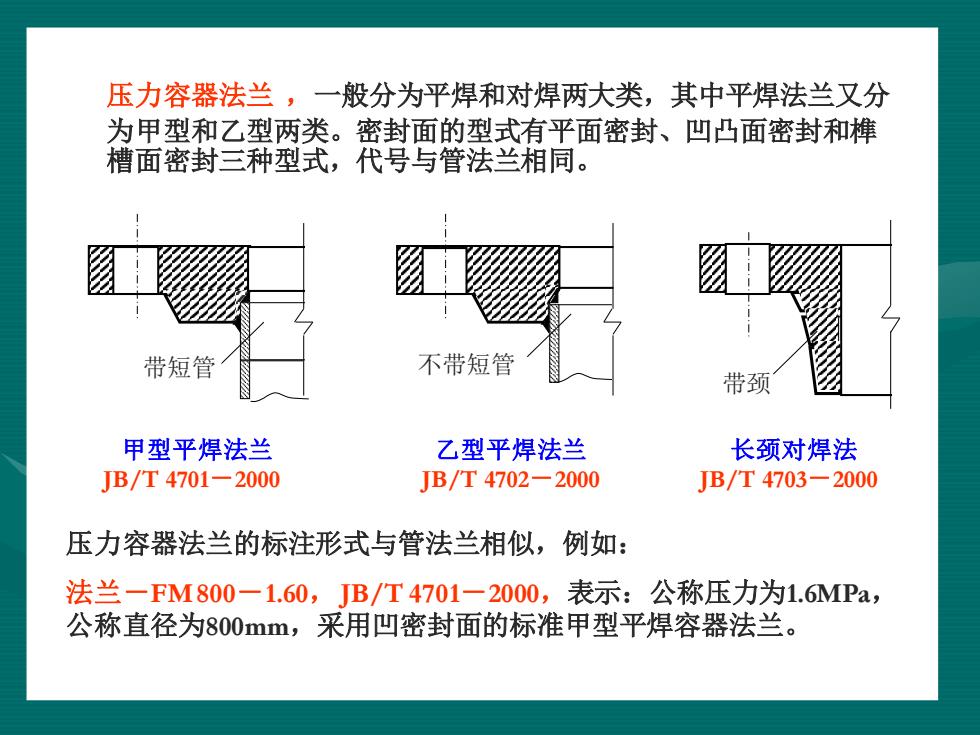

压力容器法兰，一般分为平焊和对焊两大类，其中平焊法兰又分 为甲型和乙型两类。密封面的型式有平面密封、凹凸面密封和榫 槽面密封三种型式，代号与管法兰相同。 带短管 不带短管 带颈 甲型平焊法兰 乙型平焊法兰 长颈对焊法 JB/T4701-2000 JB/T4702-2000 JB/T4703-2000 压力容器法兰的标注形式与管法兰相似，例如： 法兰-FM800一1.60，JB/T4701一2000，表示：公称压力为1.6MPa, 公称直径为800mm,采用凹密封面的标准甲型平焊容器法兰
压力容器法兰 ，一般分为平焊和对焊两大类，其中平焊法兰又分 为甲型和乙型两类。密封面的型式有平面密封、凹凸面密封和榫 槽面密封三种型式，代号与管法兰相同。 带短管 带颈 不带短管 甲型平焊法兰 乙型平焊法兰 长颈对焊法 JB/T 4701－2000 JB/T 4702－2000 JB/T 4703－2000 压力容器法兰的标注形式与管法兰相似，例如： 法兰－FM 800－1.60，JB/T 4701－2000，表示：公称压力为1.6MPa， 公称直径为800mm，采用凹密封面的标准甲型平焊容器法兰
人（手）孔的标注：常见的人（手）孔一般由手柄、孔盖、法兰、 短管、密封垫片，以及紧固件螺柱、螺母与垫圈共同组成。 手柄 紧固螺栓 孔盖法兰 紧固螺栓 铰链 手柄 A-A 短管法 2 圆钢 密封垫片 短管 吊钩 常压人孔 ×××(X)××一××× HG21515-95 名 材代号 套 是 徐 公 标准 标准 直径 度 代号 回转盖人孔 HG21516-95 人孔，RFI(A.G)A450一0.6，HG21516一95表示：公称压力为 吊盖人孔 PN0.6MPa,公称直径为DN450,A型盖轴耳、突面密封，类材料， HG21520-95 石棉橡胶板垫片，回转盖板式平焊法兰标准高度人孔
× × × × 紧固螺栓 手柄 孔盖法兰 密封垫片 短管法 兰 短管 A A 紧固螺栓 手柄 圆钢 铰链 吊钩 A －A × × × × 常压人孔 HG 21515－95 名 称 密封面代号 公称压力 非 标 准 高 度 H1 材料类别代号 垫片代号 孔 盖 轴 耳 型 式 代 号 公 称 直 径 标准号 ×××（×）× ×－××× 人（手）孔的标注：常见的人（手）孔一般由手柄、孔盖、法兰、 短管、密封垫片，以及紧固件螺柱、螺母与垫圈共同组成。 吊盖人孔 HG 21520－95 回转盖人孔 HG 21516－95 人孔 , RF III（A.G）A 450－0.6 , HG 21516－95 ,表示：公称压力为 PN0.6MPa，公称直径为DN450， A型盖轴耳、突面密封，III类材料， 石棉橡胶板垫片，回转盖板式平焊法兰标准高度人孔

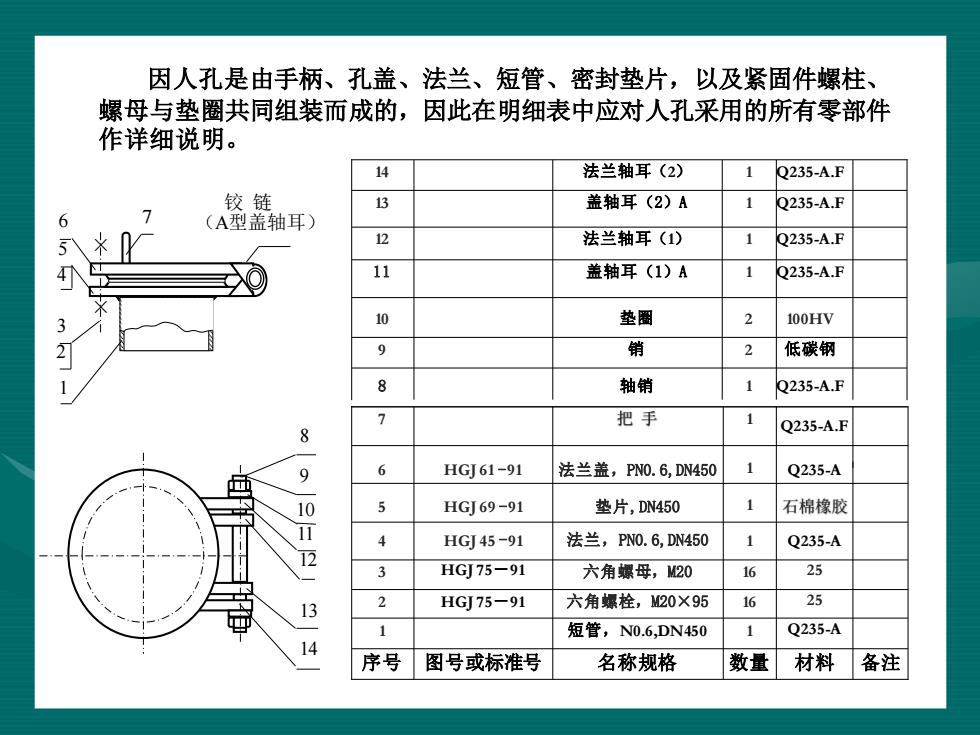

因人孔是由手柄、孔盖、法兰、短管、密封垫片，以及紧固件螺柱、 螺母与垫圈共同组装而成的，因此在明细表中应对人孔采用的所有零部件 作详细说明。 14 法兰轴耳（2) 1 Q235-A.F 铰链 13 盖轴耳(2)A Q235-A.F (A型盖轴耳) 5 12 法兰轴耳(1) Q235-A.F T 11 盖轴耳(1)A 1 Q235-A.F 10 垫圈 2 100HV 销 低碳钢 8 轴销 1 Q235-A.F 把手 Q235-A.F 8 9 6 HG61-91 法兰盖，PN0.6,DN450 Q235-A 10 5 HGJ69-91 垫片，DN450 1 石棉橡胶 11 4 HG45-91 法兰，PN0.6,DN450 1 Q235-A HGJ75-91 六角螺母，M20 16 25 13 HGJ75-91 六角螺栓，M20×95 6 25 短管，N0.6,DN450 Q235-A 14 序号 图号或标准号 名称规格 数量 材料 备注
碳钢 因人孔是由手柄、孔盖、法兰、短管、密封垫片，以及紧固件螺柱、 螺母与垫圈共同组装而成的，因此在明细表中应对人孔采用的所有零部件 作详细说明。 14 13 12 10 11 9 8 7 铰 链 （A型盖轴耳） 1 × × 2 3 5 4 6 序号 图号或标准号 名称规格 数量 材料 备注 1 短管，N0.6,DN450 1 Q235-A 2 HGJ 75－91 六角螺栓，M20×95 16 25 3 HGJ 75－91 六角螺母，M20 16 25 4 HGJ 45 -91 法兰，PN0.6,DN450 1 Q235-A Q235-A.F 7 把 手 1 6 HGJ 61 -91 法兰盖，PN0.6,DN450 1 Q235-A 5 HGJ 69 -91 垫片,DN450 1 石棉橡胶 10 垫圈 2 100HV 12 法兰轴耳（1） 1 Q235-A.F 14 法兰轴耳（2） 1 Q235-A.F 13 盖轴耳（2）A 1 Q235-A.F 11 盖轴耳（1）A 1 Q235-A.F 9 销 2 低碳钢 8 轴销 1 Q235-A.F
