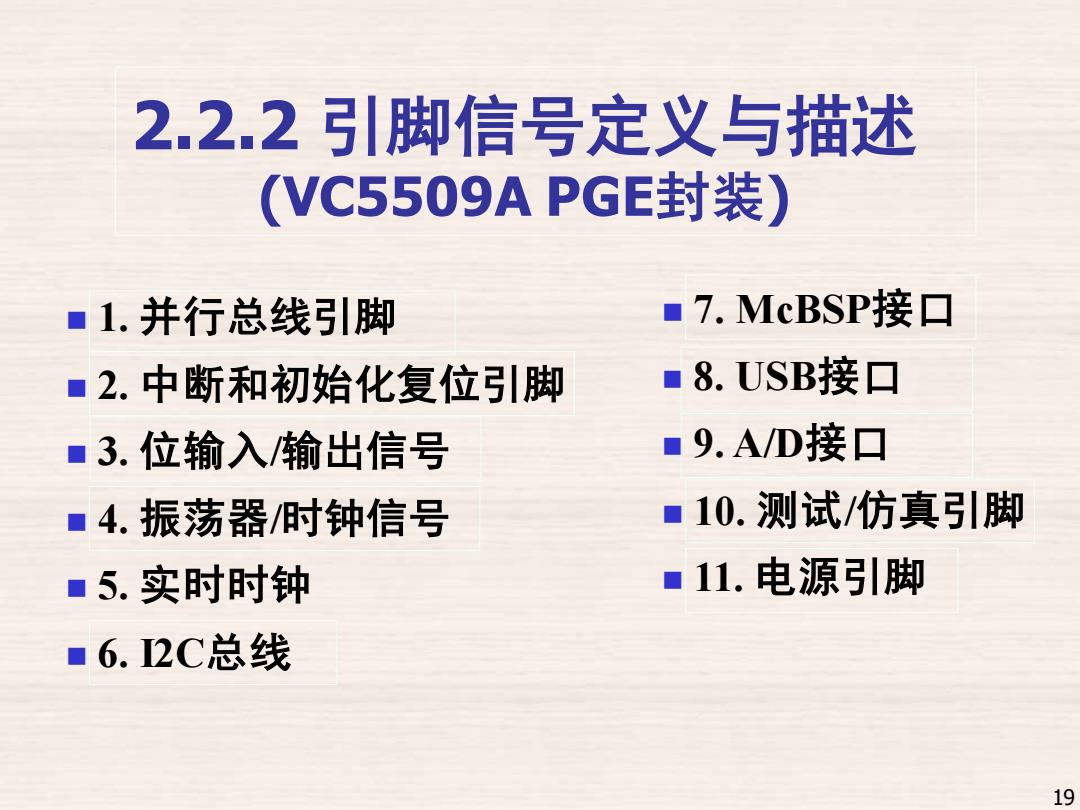

2.2.2引脚信号定义与描述 (VC5509APGE封装) ■1.并行总线引脚 ■7.McBSP接▣ ■2.中断和初始化复位引脚 ■8.USB接口 ■3.位输入/输出信号 ■9.AD接口 ■4.振荡器时钟信号 ■10.测试/仿真引脚 ■5.实时时钟 ■11.电源引脚 ■6.2C总线 19
2.2.2 引脚信号定义与描述 (VC5509A PGE封装) ◼ 1. 并行总线引脚 ◼ 2. 中断和初始化复位引脚 ◼ 3. 位输入/输出信号 ◼ 4. 振荡器/时钟信号 ◼ 5. 实时时钟 ◼ 6. I2C总线 ◼ 7. McBSP接口 ◼ 8. USB接口 ◼ 9. A/D接口 ◼ 10. 测试/仿真引脚 ◼ 11. 电源引脚 19

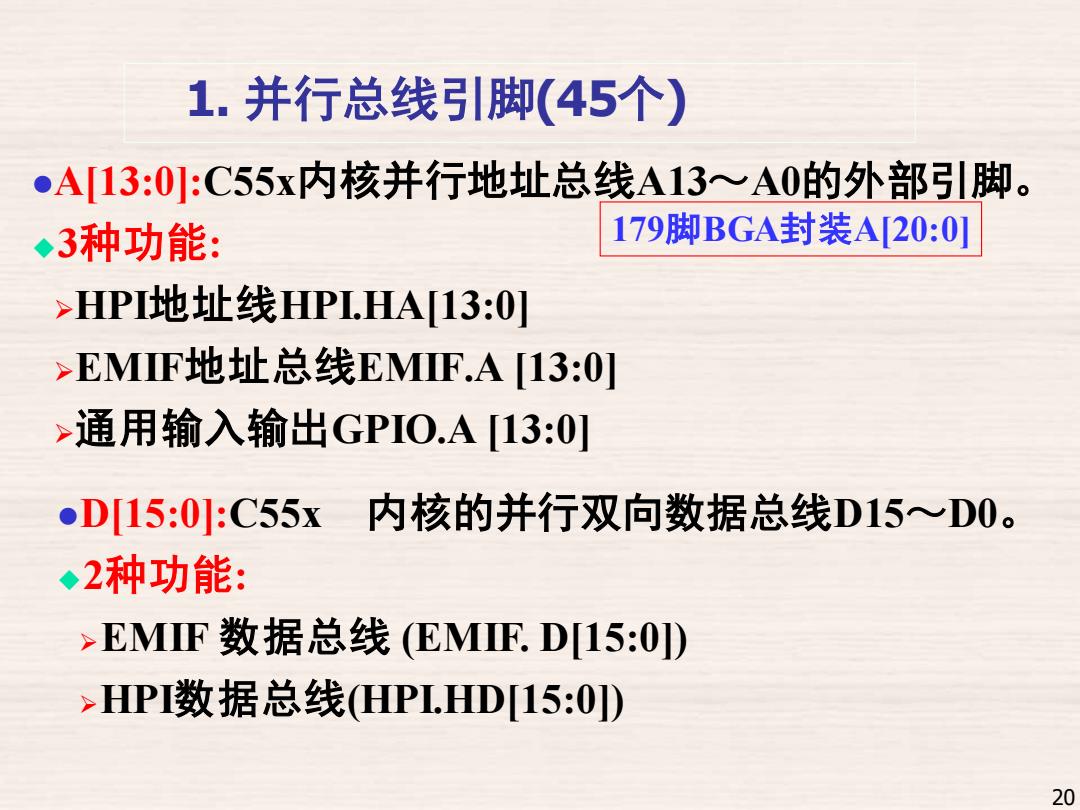

1.并行总线引脚(45个) ●A[13:0:C55x内核并行地址总线A13~A0的外部引脚。 ◆3种功能： 179脚BGA封装A[20:0] >HP地址线HPI.HA[13:0] EMF地址总线EMF.A13:0] >通用输入输出GPIO.A[13:0] D15:0:C55x内核的并行双向数据总线D15≈D0。 ◆2种功能： >EMIF 数据总线(EMF.D15:0]) ,HPI数据总线HPL.HD[15:0) 20
1. 并行总线引脚(45个) ⚫A[13:0]:C55x内核并行地址总线A13～A0的外部引脚。 ◆3种功能: ➢HPI地址线HPI.HA[13:0] ➢EMIF地址总线EMIF.A [13:0] ➢通用输入输出GPIO.A [13:0] ⚫D[15:0]:C55x 内核的并行双向数据总线D15～D0。 ◆2种功能: ➢EMIF 数据总线 (EMIF. D[15:0]) ➢HPI数据总线(HPI.HD[15:0]) 179脚BGA封装A[20:0] 20

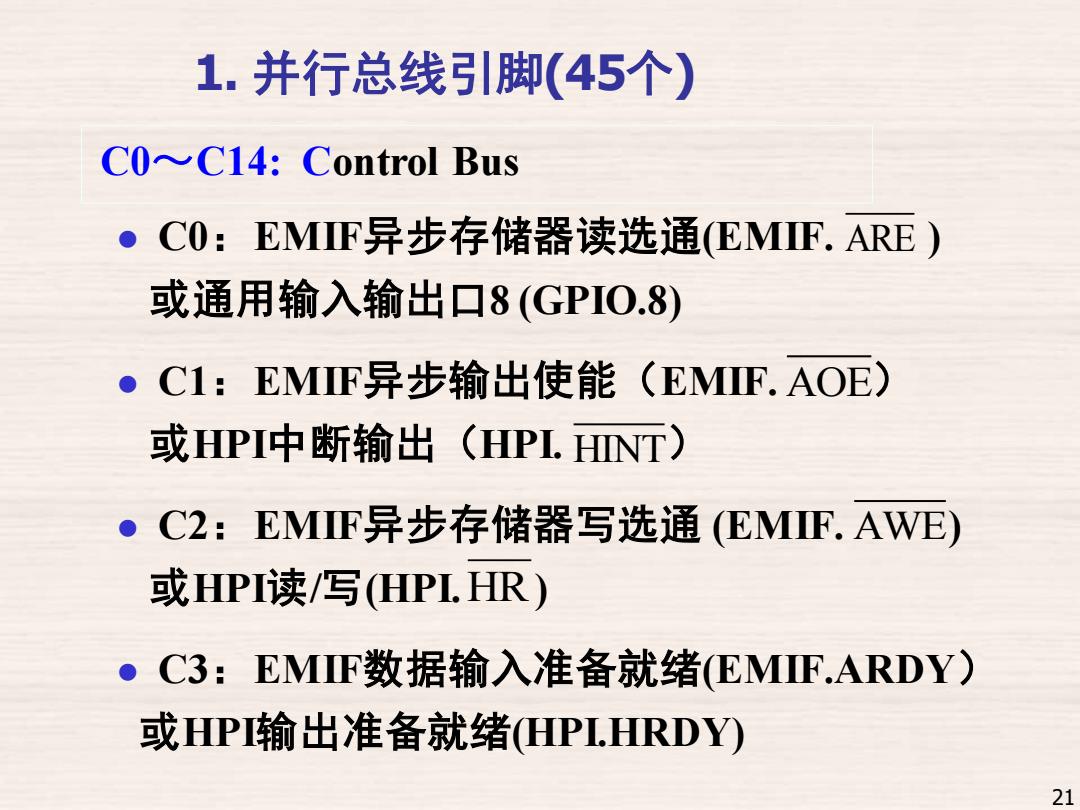

1.并行总线引脚(45个) C0~≈C14:Control Bus C0:EMIF异步存储器读选通(EMF.ARE 或通用输入输出口8(GPIO.8) 。C1:EMIF异步输出使能（EMF.AOE) 或HPI中断输出（HPL.NT) ●C2:EMF异步存储器写选通(EMF.AWE) 或HPI读/写(HPI.HR) C3:EMIF数据输入准备就绪(EMF.ARDY) 或HPI输出准备就绪HPI.HRDY) 21
⚫ C0：EMIF异步存储器读选通(EMIF. ) 或通用输入输出口8 (GPIO.8) ⚫ C1：EMIF异步输出使能（EMIF. ） 或HPI中断输出（HPI. ） ⚫ C2：EMIF异步存储器写选通 (EMIF. ) 或HPI读/写(HPI. ) ⚫ C3：EMIF数据输入准备就绪(EMIF.ARDY） 或HPI输出准备就绪(HPI.HRDY) ARE AOE HINT AWE HR C0～C14: Control Bus 21 1. 并行总线引脚(45个)

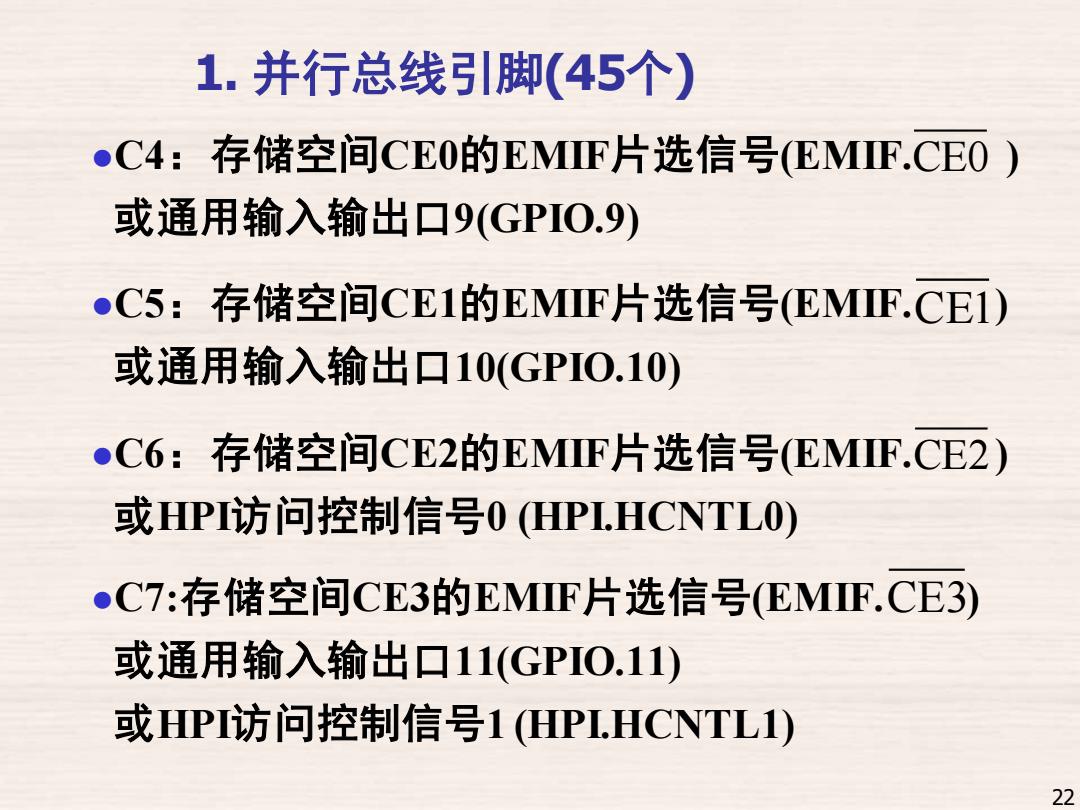

1.并行总线引脚(45个) ●C4:存储空间CE0的EMIF片选信号(EMF.CE0) 或通用输入输出口9(GPI0.9) ●C5:存储空间CE1的EMF片选信号(EMF.CE1) 或通用输入输出口10(GPIO.10) C6:存储空间CE2的EMF片选信号(EMF.CE2) 或HPI访问控制信号0(HPL.HCNTL0) C7:存储空间CE3的EMF片选信号(EMF.CE3) 或通用输入输出口11(GPI0.11) 或HP访问控制信号1(HPIHCNTL1) 22
⚫C4：存储空间CE0的EMIF片选信号(EMIF. ) 或通用输入输出口9(GPIO.9) ⚫C5：存储空间CE1的EMIF片选信号(EMIF. ) 或通用输入输出口10(GPIO.10) ⚫C6：存储空间CE2的EMIF片选信号(EMIF. ) 或HPI访问控制信号0 (HPI.HCNTL0) ⚫C7:存储空间CE3的EMIF片选信号(EMIF. ) 或通用输入输出口11(GPIO.11) 或HPI访问控制信号1 (HPI.HCNTL1) CE0 CE1 CE2 CE3 22 1. 并行总线引脚(45个)

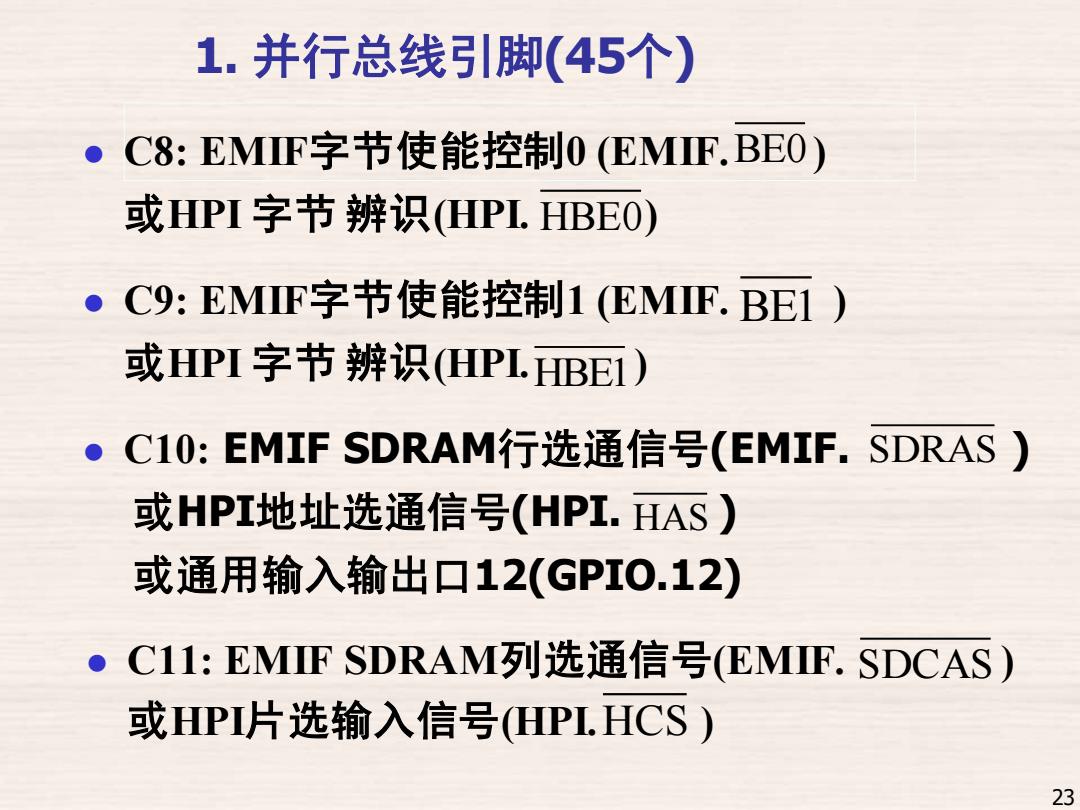

1.并行总线引脚(45个) ●C8:EMF字节使能控制0(EMF.BE0) 或HPI字节辨识(HPL.HBEO) o C9:EMF字节使能控制1(EMF.BE1) 或HPI字节辨识(HPL HBE1) C1O:EMIF SDRAM行选通信号(EMIF.SDRAS) 或HPI地址选通信号(HPI.HAS) 或通用输入输出口12(GPI0.12) CI1:EMIF SDRAM列选通信号(EMIF.SDCAS 或HPI片选输入信号(HPI.HCS) 23
⚫ C10: EMIF SDRAM行选通信号(EMIF. ) 或HPI地址选通信号(HPI. ) 或通用输入输出口12(GPIO.12) ⚫ C8: EMIF字节使能控制0 (EMIF. ) 或HPI 字节 辨识(HPI. ) ⚫ C9: EMIF字节使能控制1 (EMIF. ) 或HPI 字节 辨识(HPI. ) BE0 HBE0 BE1 HBE1 SDRAS HAS 23 ⚫ C11: EMIF SDRAM列选通信号(EMIF. ) 或HPI片选输入信号(HPI. ) HCS SDCAS 1. 并行总线引脚(45个)
