试卷代号：2589 座位■■ 中央广播电视大学2013一2014学年度第一学期“开放专科”期末考试 化工识图与CAD基础 试题 2014年1月 题 号 二 三 四 五 总 分 分 数 得 分 评卷人 一、单项选择题（每小题2分，共20分） 1.A4幅面的尺寸(B×L)是( )。 A.257×364 B.182×257 C.210×297 D.297×420 2.字体中的字母和数字可写成斜体或直体，常用斜体形式：字头向右倾斜，与水平基准线 成()。 A.75 B.135 C.45° D.60° 3.右图中的平面投影，所表示的空间平面应是()。 A.铅垂面 B.正平面 C.侧垂面 题3图 D.侧平面 4.根据三视图图形判断其对应的基本体应是()。 日 A.长方体 B.三棱柱 C,圆锥体 题4图 D.六棱柱 2144
试卷代号 :2589 座位号 中央广播电视大学 2013-2014 学年度第一学期"开放专科"期末考试 化工识图与 CAD 基础试题 2014 四|五|总分| lI I 一、单项选择题{每小题 分，共 20 分) 1. A4 幅面的尺寸 (BX L)是( )。 A. 257 X 364 B. 182 X 257 c. 210 X 297 D. 297 X 420 2. 字体中的字母和数字可写成斜体或直体，常用斜体形式:字头向右倾斜，与水平基准线 成( )。 A. 75 C. 45 0 B. 135 D.60 3. 右图中的平面投影，所表示的空间平面应是( )。 A.铅垂面 B. 正平面 c.侧垂面 D. 侧平面 4. 根据三视图图形判断其对应的基本体应是( )。 2144 A. 长方体 B.三棱柱 c. 圆锥体 D. 六棱柱 x ' c b' a ç 0 a 。曰

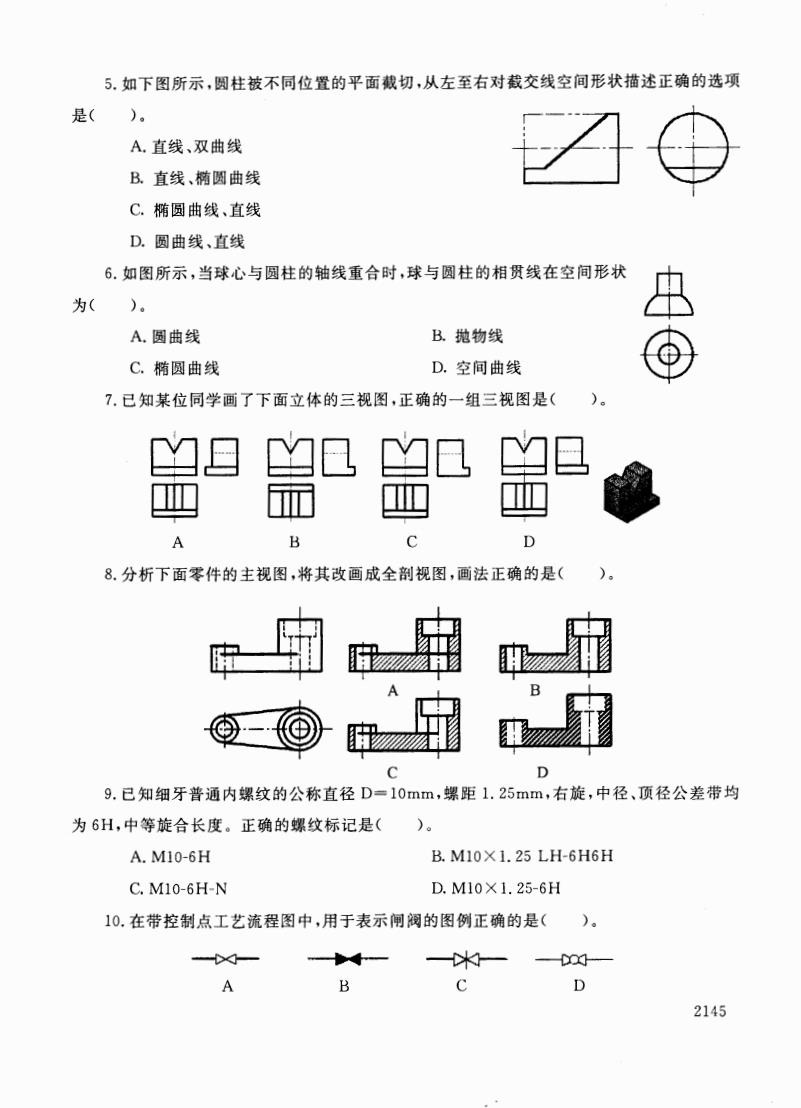

5.如下图所示，圆柱被不同位置的平面截切，从左至右对截交线空间形状描述正确的选项 是( ） A直线、双曲线 B.直线、椭圆曲线 C.椭圆曲线、直线 D.圆曲线、直线 6.如图所示，当球心与圆柱的轴线重合时，球与圆柱的相贯线在空间形状 为( ）。 A.圆曲线 B.抛物线 C.椭圆曲线 D.空间曲线 7.已知某位同学画了下面立体的三视图，正确的一组三视图是( A B D 8.分析下面零件的主视图，将其改画成全剖视图，画法正确的是( 9.已知细牙普通内螺纹的公称直径D=10mm,螺距1.25mm,右旋，中径、顶径公差带均 为6H,中等旋合长度。正确的螺纹标记是()。 A.M10-6H B.M10×1.25LH-6H6H C.M10-6H-N D.M10×1.25-6H 10.在带控制点工艺流程图中，用于表示闸阀的图例正确的是()。 00 A B D 2145
5. 如下图所示，圆柱被不同位置的平面截切，从左至右对截交线空间形状描述正确的选项 是( )。 A. 直线、双曲线 B. 直线、椭圆曲线 c.椭圆曲线、直线 D. 圆曲线、直线 6. 如图所示，当球心与圆柱的轴线重合时，球与圆柱的相贯线在空间形状 为( A. 圆曲线 B.抛物线 A C. 椭圆曲线 D. 空间曲线 @ 7. 已知某位同学画了下面立体的三视图，正确的一组三视图是( )。 E m-E E A B C D 8. 分析下面零件的主视图，将其改画成全剖视图，画法正确的是( )。 C D 9. 已知细牙普通内螺纹的公称直径 D=lOmm ，螺距1. 25mm ，右旋，中径、顶径公差带均 6H ，中等旋合长度。正确的螺纹标记是( )。 A. M10-6H C. M10-6H-N B.岛110X l. 25 LH-6H6H D. M10 X 1. 25-6H 10. 在带控制点工艺流程图中，用于表示闸阀的图例正确的是( )。 -!><JA 一+陆一---{1可- B C D 2145

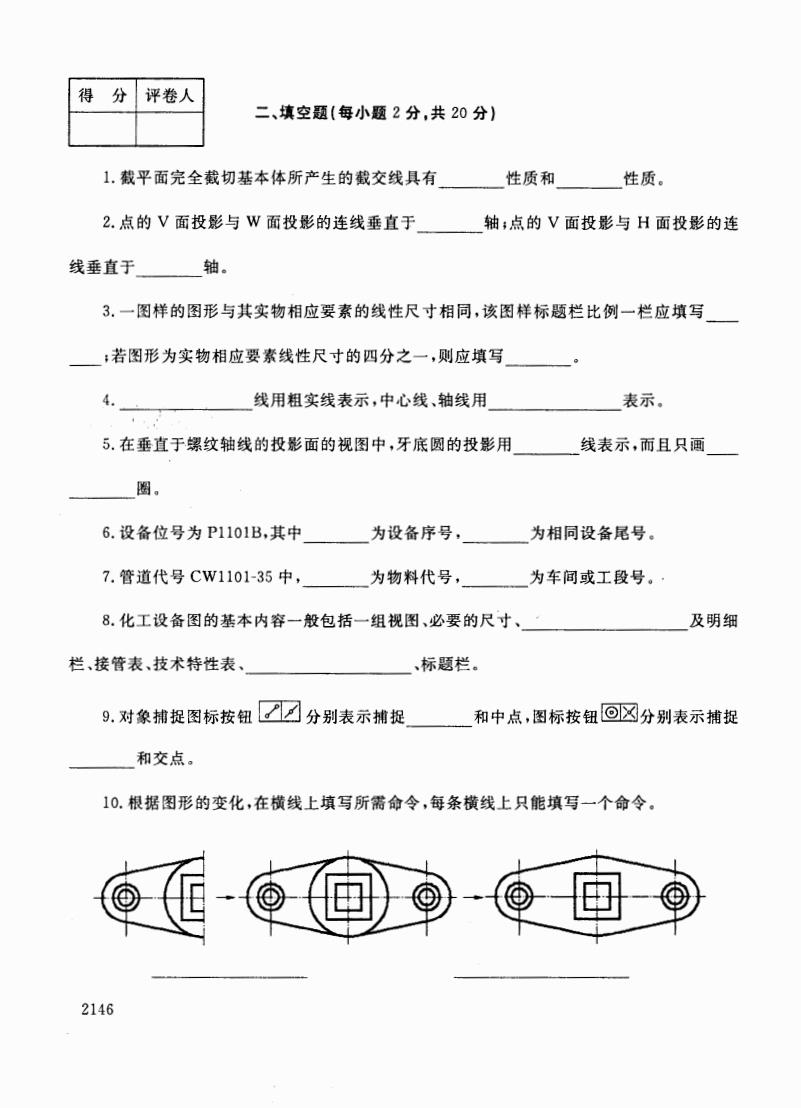

得分 评卷人 二、填空题（每小题2分，共20分） 1.截平面完全截切基本体所产生的载交线具有 性质和 性质。 2.点的V面投影与W面投影的连线垂直于 轴：点的V面投影与H面投影的连 线垂直于 轴。 3.一图样的图形与其实物相应要素的线性尺寸相同，该图样标题栏比例一栏应填写 :若图形为实物相应要素线性尺寸的四分之一，则应填写 4 线用粗实线表示，中心线、轴线用 表示。 5.在垂直于螺纹轴线的投影面的视图中，牙底圆的投影用 线表示，而且只画 圈。 6.设备位号为P1101B,其中 为设备序号， 为相同设备尾号。 7.管道代号CW1101-35中， 为物料代号， 为车间或工段号。· 8.化工设备图的基本内容一般包括一组视图、必要的尺寸、 及明细 栏、接管表、技术特性表、 、标题栏。 9.对象捕捉图标按钮 。☑分别表示捕捉 和中点，图标按钮回☒分别表示捕捉 和交点。 10.根据图形的变化，在横线上填写所需命令，每条横线上只能填写一个命令。 2146
二、填空题{每小题 分，共 20 分} 1.截平面完全截切基本体所产生的截交线具有 性质和 性质。 2. 点的 面投影与 面投影的连线垂直于 点的 面投影与 面投影的连 线垂直于 轴。 3. 一图样的图形与其实物相应要素的线性尺寸相同，该图样标题栏比例一栏应填写 ;若图形为实物相应要素线性尺寸的四分之一，则应填写 4. 线用粗实线表示，中心线、轴线用 5. 在垂直于螺纹轴线的投影面的视图中，牙底圆的投影用 圈。 6. 设备位号为 Pll01B ，其中 为设备序号， 表示。 线表示，而且只画 为相同设备尾号。 7. 管道代号 CWll01-35 中， 为物料代号， 为车间或工段号。· 8. 化工设备固的基本内容一般包括一组视图、必要的尺寸、 及明细 栏、接管表、技术特性表、 、标题栏。 9. 对象捕捉图标按钮 1/1/1 分别表示捕捉 和交点。 和中点，图标按钮医图分别表示捕捉 10. 根据图形的变化，在横线上填写所需命令，每条横线上只能填写一个命令。 2146
得分 评卷人 三、判断题（在括号内填“√”或“×”，每小题1分，共15分）】 1.平面图形中的尺寸，按其作用可分为两类，分别是定形尺寸、定位尺寸。() 2.螺纹的公称直径一般指螺纹的顶径的基本尺寸。() 3.空间直线在投影平面上的投影一般为直线，特殊情况下可能在一个投影面上投影积聚 为一点。() 4.右旋螺纹和左旋螺纹应成对使用。() 5.断面图按绘制位置的不同分为移出断面图和重合断面图。() 6.标注线性尺寸时，尺寸线不与所标注的线段平行。() 7.平面截切圆锥体，截交线空间形状有圆、椭圆、双曲线和直线4种情况，截交线不是封闭 图形。() 8.化工工艺流程图中的设备用细实线画出，主要物料流程线用粗实线画出。() 9.设备布置图中，设备用粗实线表示，厂房建筑用细实线画出。() 10.化工设备图通常选择两个基本视图来表达，卧式设备常采用主视图和左视图。() 11.“060士0.013”在键盘上输入的代码是“%%C60.013”。() 12.计算机绘制图形时，只有通过工具栏、键盘输入命令两种输入方式。（) 13.打开或关闭对象捕捉模式可以通过按“F3”键来实现。() 14.一实体所在图层处于打开状态，实体在该图层上的图形可见、能编辑。() 15.在用AutoCAD2009绘图过程中，可以创建新图层，不能别除已存在的图层。() 2147
三、判断题{在括号内填 1.平面图形中的尺寸，按其作用可分为两类，分别是定形尺寸、定位尺寸。( ) 2. 螺纹的公称直径一般指螺纹的顶径的基本尺寸。( ) 3. 空间直线在技影平面上的技影一般为直线，特殊情况下可能在一个投影面上投影积聚 为一点。( 4. 右旋螺纹和左旋螺纹应成对使用。( ) 5. 断面图按绘制位置的不同分为移出断面图和重合断面圈。( 6. 标注线性尺寸时，尺寸线不与所标注的线段平行。( ) 7. 平面截切圆锥体，截交线空间形状有圆、椭圆、双曲线和直线 种情况，截交线不是封闭 图形。( ) 8. 化工工艺流程图中的设备用细实线画出，主要物料流程线用粗实线画出。( 9. 设备布置图中，设备用粗实线表示，厂房建筑用细实线画出。( ) 10. 化工设备图通常选择两个基本视图来表达，卧式设备常采用主视图和左视图。( ) 11. "φ60 0.013" 在键盘上输入的代码是"% %C60. 013" 0 ( ) 12. 计算机绘制图形时，只有通过工具栏、键盘输入命令两种输入方式。( ) 13. 打开或关闭对象捕捉模式可以通过按"F3"键来实现。( ) 14. 一实体所在图层处于打开状态，实体在该图层上的图形可见、能编辑。( ) 15. 在用 AutoCAD2009 绘图过程中，可以创建新图层，不能删除已存在的图层。( 2H7

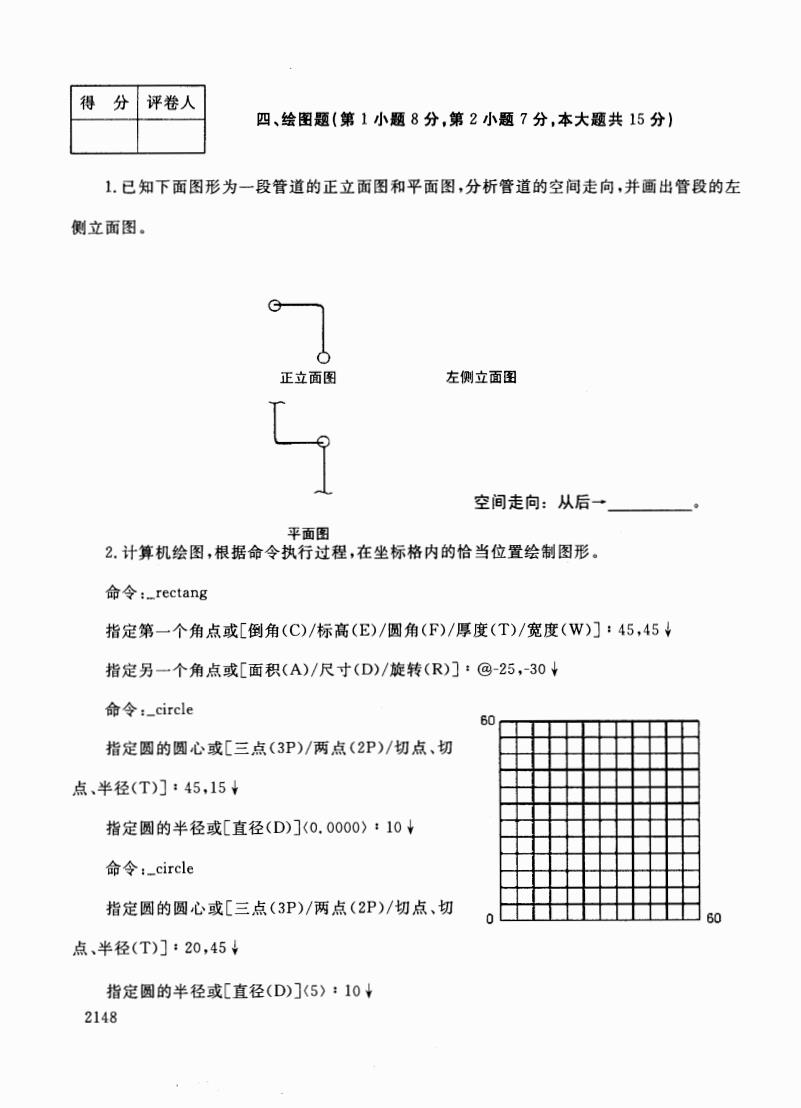

得 分 评卷人 四、绘图题（第1小题8分，第2小题7分，本大题共15分） 1.已知下面图形为一段管道的正立面图和平面图，分析管道的空间走向，并画出管段的左 侧立面图。 正立面图 左侧立面图 空间走向：从后一 平面图 2.计算机绘图，根据命令执行过程，在坐标格内的恰当位置绘制图形。 命令：_rectang 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：45,45 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]@-25,-30 命令：_circle 60 指定圆的圆心或[三点(3P)/两点(2P)/切点、切 点、半径(T)]：45,15 指定圆的半径或[直径(D)](0.0000〉：10↓ 命令：circle 指定圆的圆心或[三点(3P)/两点(2P)/切点、切 60 点、半径(T)]20,45￥ 指定圆的半径或[直径(D)]5)：10 2148
四、绘图题{第 小题 分，第 小题 分，本大题共 15 分) 1.已知下面图形为一段管道的正立面图和平面图，分析管道的空间走向，并画出管段的左 侧立面图。 左侧立面固 空间走向:从后→ 平面图 2. 计算机绘图，根据命令执行过程，在坐标格内的恰当位置绘制图形。 命令 :_rectang 指定第一个角点或[倒角 (C)/标高 (E)/ 圆角 (F)/厚度 (T)/ 宽度 (W)] : 45 ,45 • 指定另一个角点或[面积 CA)/ 尺寸 CD)/旋转 CR)] : @-25 ,-30 t 命令 :_circle 指定圆的圆心或〔三点 (3P)/ 两点 (2 的/切点、切 点、半径 (T)] :屿， 15 t 指定圆的半径或〔直径 CD)]<O.OOOO) : 10 t 命令:一circle 指定圆的圆心或[三点 (3P)/ 两点 (2P)/ 切点、切 点、半径(T)] : 20 ,45 t 指定圆的半径或[直径 (D)]<5) : 10 t 2148 60 60
