试卷代号：2589 座位口 国家开放大学（中央广播电视大学）2015年春季学期“开放专科”期末考试 化工识图与CAD基础 试题 2015年7方 题 号 三 四 五 总 分 分 数 得 分 评卷人 一、单项选择题（每小题2分，共20分） 1.一图样的图形按其实物相应要素的线性尺寸的5倍画出，该图样标题栏比例一栏应填 写( )。 A.10.2 B.5:1 C.1t5 D.0.2:1 2.点M的V面投影与W面投影的连线垂直于OZ轴，即( A.mm'⊥Oz B.m'm⊥OZ C.mm"⊥Oz D.m'tn"OZ 3.棱线与底面垂直的棱柱称为( )。 A.斜棱柱 B.正棱柱 C.直棱柱 D.四棱柱 4.标注尺寸时，除了要求完整外，还要求标注得清晰，尺寸应尽量避免标注在( )上. A.轮廓线 B.中心线 C,非圆视图 D.虚线 1674
5.如下图所示，将主视图改画成全剖视图，正确的选项是( )。 6.在画半剖视图时，半个视图与半个剖视图以()为界。 A.细点画线 B.细实线 C虚线 D.波浪线 7.如图所示，移出断面图画法和标注完全正确的是()。 6-0 D 8.已知粗牙普通外螺纹的公称直径d=16mm,左旋，中、大径公差带分别为5g、6g,中等 旋合长度。正确的螺纹标记是()。 A.M16 LH-5g6g B.M16-5g6g-S C.M16-5g6g-N D.M16 LH-6g 9.关于管道连接，图例十一表示的是( ）。 A。法兰连接 B.螺纹连接 C.承插连接 D.焊接连接 10.设备布置图是在厂房建筑图的基础上增加了设备布置的内容，厂房建筑用( )画 出。 A.虚线 B.细点画线 C.细实线 D.粗实线 1675
得分 评卷人 二、判断再（在括号内填“/“或“X":年小颗1分，共15分） 11.同一图样中同类图线的宽度应基本一致。() 12.机件的真实大小应以图样上所注尺寸数值为依据，与图形的大小及绘图的准确度无 关。() 13.画平面图形时，先画连接线段，再画已知线段，最石画中间线段。() 14.空间直线在投影平面上的投影一般为直线，特殊情况下可能在两个投影面上都积聚为 一点。() 15.圆球的截交线的在空间一定都是圆。() 16.根据基本几何体的表面几何性质的不同，基本几何体分为棱柱和圆柱两大类。（) 17.带控制点工艺流程图中设备的用细实线大致画出主要轮廓。( 18.带控制点工艺流程图中表示管道的流程线上，应画出箭头指明物料流向。() 19.管路布置图表达的重点是建筑厂房。（) 20.管道布置图中，管道用粗实线来表示。() 21,使用zo0m命令将图形缩放时，改变图形的实际大小。（) 22.“60°”在键盘上输人的代码是“60%%P”。（) 23.图层Defpoints和当前图层不能删除。() 24.使用AUutoCAD中的命令，能直接绘制出带圆角的矩形。() 25.打开或关闭对象捕捉功能可以通过按“℉1”键来实现。() 得 分 评卷人 三、填空题（每空1分，共20分） 26.图纸的基本幅面有 种，图框用 画出。 27.可见轮廓线用 表示，不可见轮廓线用 表示。 28.平面图形中的尺寸按作用分为」 尺寸和 尺寸。 29.相贯线具有 的性质。 1676
30.削视图按剖切面剖开零件的范围不同，分为全剖视 剖视图、 剖视图 三类。 31.化工设备主体的结构在制造工艺上大量采用 :设备各部分结构尺寸 32.设备布置图中， 用粗实线表示， 用细实线画出。 33.带控制点工艺流程图中， 流程线用粗实线表示， 流程线用中粗线表示。 34对象捕捉图标按钮产分别表示 ,图标按钮区分别表示捕提 35.根据图形的变化，在横线上填写所需命令，每条横线上只能填写一个命令。 得 分 评卷人 四、绘图题（第36小题8分，第37小题7分，本大题共15分） 36.已知下面图形为一段管道的正立面图和平面图，分析管道的空间走向（从左端开始）， 并画出管段的左侧立面图。 正立面图 左侧立面图 平面图 空间走向：从上+ 1677

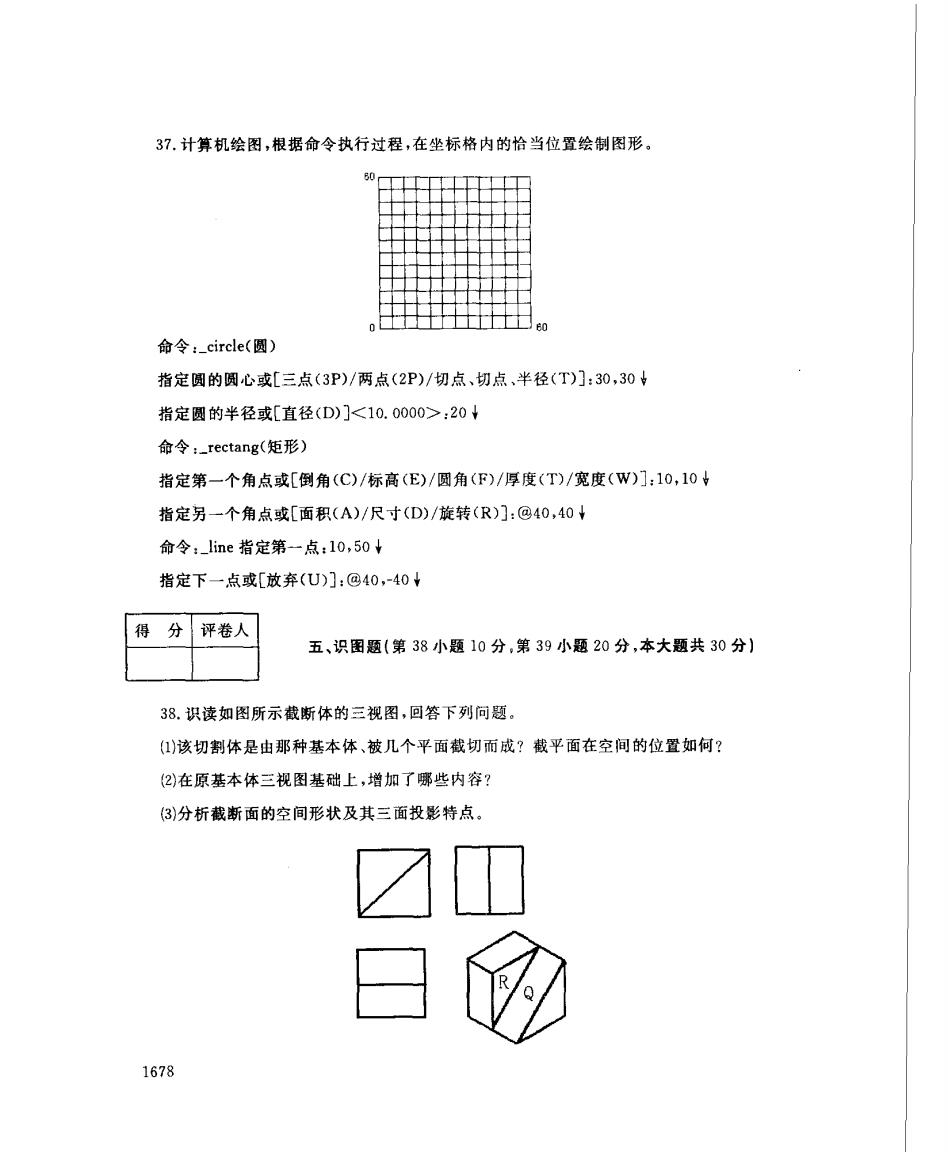

37.计算机绘图，根据命令执行过程，在坐标格内的恰当位置绘制图形。 60 命令：_circle(圆) 指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:30,30 指定圆的半径或[直径(D)]<10.0000>:20↓ 命令：-rectang(矩形) 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:10,10 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:@40,40↓ 命令：line指定第-点：l0,50↓ 指定下一点或[放弃(U)]:@40,-401 得分 评卷人 五、识图题（第38小题10分，第39小题20分，本大题共30分） 38.识读如图所示截断体的三视图，回答下列问题。 (1)该切割体是由那种基本体、被几个平面截切而成？截平面在空间的位置如何？ (2)在原基本体三视图基础上，增加了哪些内容？ 3)分析截断面的空间形状及其三面投影特点。 1678
