数控车编程 代码 G代码 其他代码 主页 目录 上一页 下一页 后退 退出

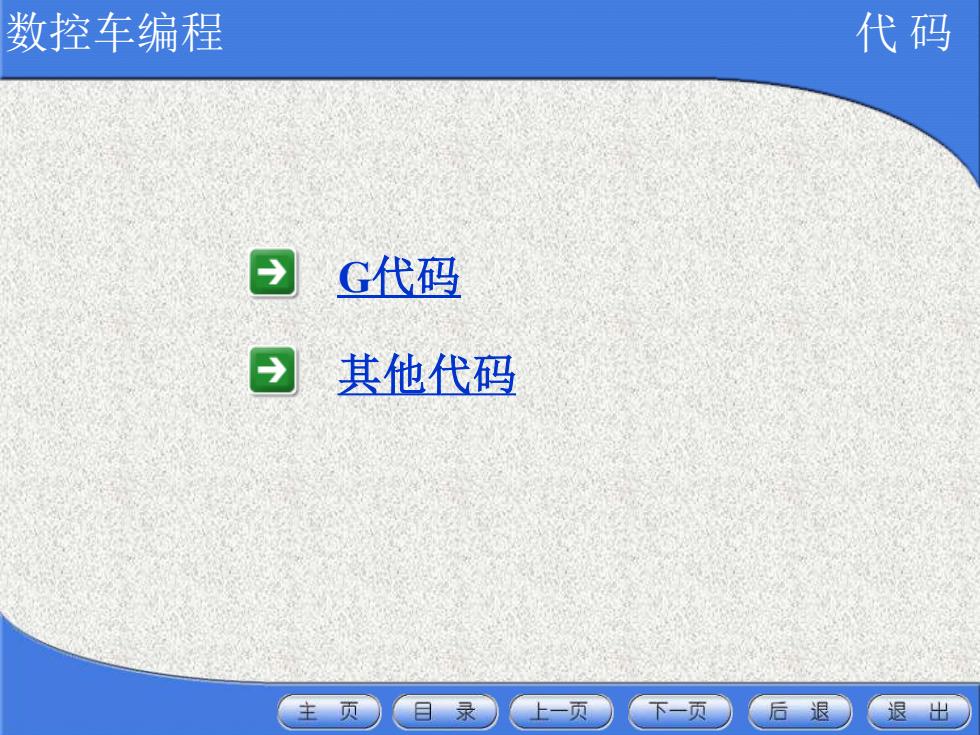

数控车编程 代 码 G代码 其他代码

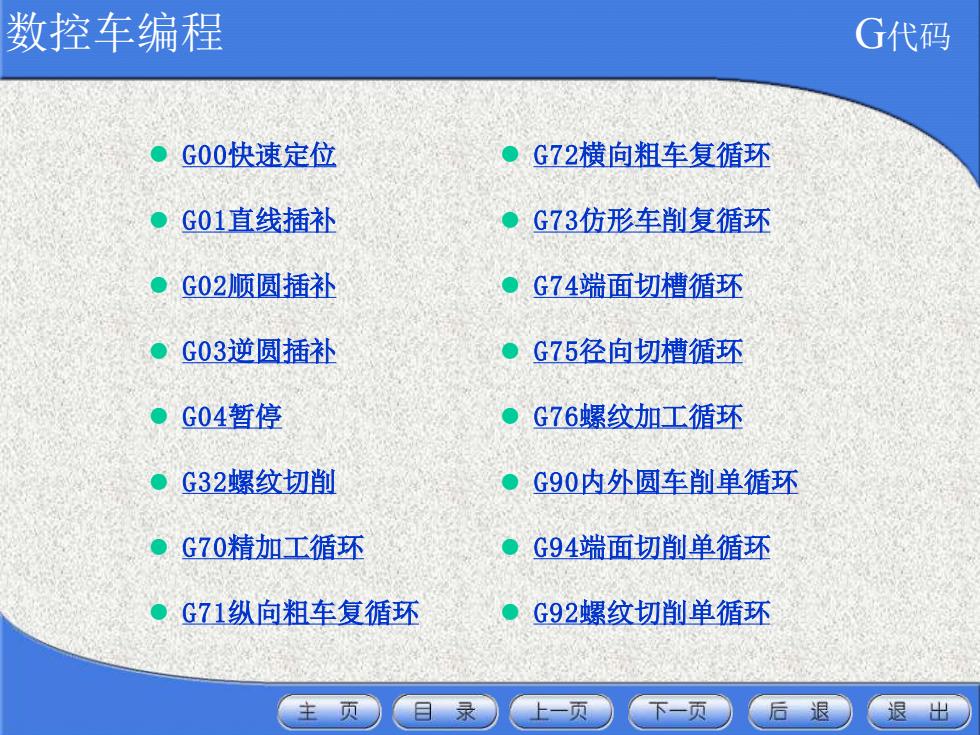

数控车编程 G代码 ●G00快速定位 ●G72横向粗车复循环 ●G01直线插补 ●G73仿形车削复循环 ●G02顺圆插补 ●G74端面切槽循还 ●G03逆圆插补 ●G75径向切槽循环 ●G04暂停 ●G76螺纹加工循环 ●G32螺纹切削 ●G90内外圆车削单循环 ●G70精加工循环 ●G94端面切削单循环 ●G71纵向粗车复循环 ●G92螺纹切削单循环 主页。 目录 上一页 下一页 后退 退出
数控车编程 G代码 ⚫ G00快速定位 ⚫ G01直线插补 ⚫ G02顺圆插补 ⚫ G03逆圆插补 ⚫ G04暂停 ⚫ G32螺纹切削 ⚫ G70精加工循环 ⚫ G71纵向粗车复循环 ⚫ G72横向粗车复循环 ⚫ G73仿形车削复循环 ⚫ G74端面切槽循环 ⚫ G75径向切槽循环 ⚫ G76螺纹加工循环 ⚫ G90内外圆车削单循环 ⚫ G94端面切削单循环 ⚫ G92螺纹切削单循环
数控车编程 G代码 G00一快速定位 0 格式： B(40,20) GOOX (U Z (W) 参数说明： A(80,60) X、Z一终点坐标的绝对值 U、W—终点坐标的相对值 X 走刀规律： 按机床的快速进给速度走 刀，先两轴同量同步做斜线运 刀具从A点快速定位到B点 动，走完较短轴再走另外较长 轴。 G00X40Z20: . 主 页 目录 一页 下一页 后退 退出
数控车编程 Ｇ代码 Ｇ00 — 快速定位 格式： Ｇ00 X（U） ＿ Z（W） ＿ 参数说明： X、Z — 终点坐标的绝对值 Ｕ、W — 终点坐标的相对值 走刀规律： 按机床的快速进给速度走 刀，先两轴同量同步做斜线运 动，走完较短轴再走另外较长 轴。 Z O X A(80,60 ) B(40,20 ) 刀具从A点快速定位到B点 . . G00 X40 Z20 ； .
数控车编程 G代码 0 G01一直线插补 B(40,20) 格式：G01X(U)Z(W)F A(80,60) 参数说明： X、Z一终点坐标的绝对值 X U、W一终点坐标的相对值 F一进给速度 刀具由A点沿直线切削到B点 G01X40Z20F0.1 主页 目录 上一页 下一页 后退 退出
数控车编程 G代码 G01—直线插补 格式：G01 X（U）＿Z（W）＿F＿ 参数说明： X、Z — 终点坐标的绝对值 Ｕ、W — 终点坐标的相对值 F — 进给速度 O X B(40,20) A(80,60) Z 刀具由Ａ点沿直线切削到Ｂ点 . G01 X40 Z20 F0.1
数控车编程 G代码 G02一顺时针圆孤插补 格式：G02X(U)Z(W)RF A(20,30) 参数说明： G02 X、Z一终点坐标的绝对值 U、W一终点坐标的相对值 B(60,10) R—圆弧半径 F— 进给速度 方向判定： 逆着Y轴看X、Z平面。 刀具沿A点逆时针方向切原 注意项： 弧到B点 刀台在Z轴不同侧时，顺、逆圆方向相反。 G02X60Z10R20F0.1 目录 一页 一页 后退 退出
数控车编程 G代码 G02 — 顺时针圆弧插补 格式：G02 X（U）＿Z（W）＿R＿ F＿ 参数说明： X、Z — 终点坐标的绝对值 Ｕ、W — 终点坐标的相对值 R — 圆弧半径 F — 进给速度 方向判定： 逆着Y轴看X、Z平面。 注意项： 刀台在Z轴不同侧时，顺、逆圆方向相反。 O X Z A( 20,30) B(60, 10) G02 刀具沿A点逆时针方向切原 弧到B点 . G02 X60 Z10 R20 F0.1
