由于输人方式以及触发器状态随输人信号变化 的规律不同，各种触发器在具体的逻辑功能上又有 所差别。 根据这些差异，将触发器分成了RS、JK、T、 T和D等几种逻辑功能的类型。 这些逻辑功能可以用特性表、特性方程或状态 转换表、时间波形图等方法来进行描述。 从电路结构形式上又可以把触发器分为基本RS 触发器、同步触发器、主从触发器和边沿触发器等 不同类型
由于输人方式以及触发器状态随输人信号变化 的规律不同，各种触发器在具体的逻辑功能上又有 所差别。 根据这些差异，将触发器分成了RS、JK、T、 T’和D等几种逻辑功能的类型。 这些逻辑功能可以用特性表、特性方程或状态 转换表、时间波形图等方法来进行描述。 从电路结构形式上又可以把触发器分为基本RS 触发器、同步触发器、主从触发器和边沿触发器等 不同类型

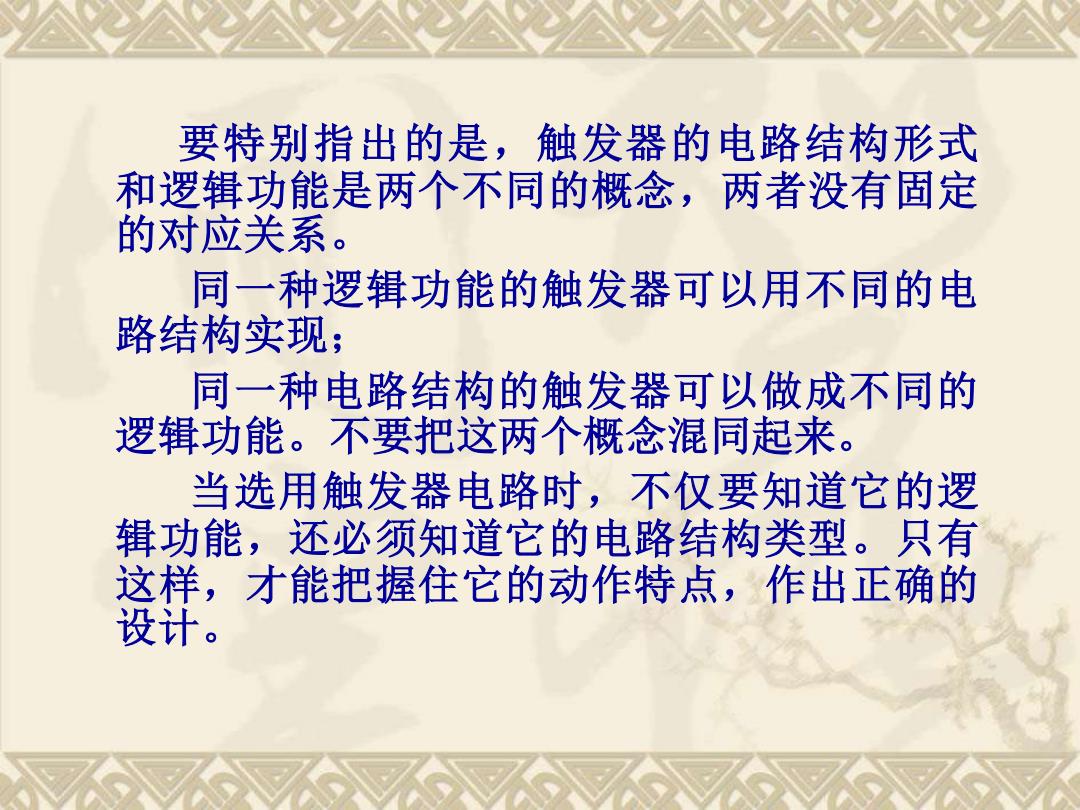

要特别指出的是，触发器的电路结构形式 和逻辑功能是两个不同的概念，两者没有固定 的对应关系。 同一种逻辑功能的触发器可以用不同的电 路结构实现； 同一种电路结构的触发器可以做成不同的 逻辑功能。不要把这两个概念混同起来。 当选用触发器电路时，不仅要知道它的逻 辑功能，还必须知道它的电路结构类型。只有 这样，才能把握住它的动作特点，作出正确的 设计
要特别指出的是，触发器的电路结构形式 和逻辑功能是两个不同的概念，两者没有固定 的对应关系。 同一种逻辑功能的触发器可以用不同的电 路结构实现； 同一种电路结构的触发器可以做成不同的 逻辑功能。不要把这两个概念混同起来。 当选用触发器电路时，不仅要知道它的逻 辑功能，还必须知道它的电路结构类型。只有 这样，才能把握住它的动作特点，作出正确的 设计
第二节 基本RS触发器 5.2.1由与非门组成的基本RS触发器 1、基本RS触发器的电路组成 Sp Sp-ds Rp-R Rp (a) (b) 用与非门组成的基本RS触发器 (4)电路结构 (b)图形符号
第二节 基本ＲＳ触发器 ５.２.１由与非门组成的基本RS触发器 1、基本RS触发器的电路组成

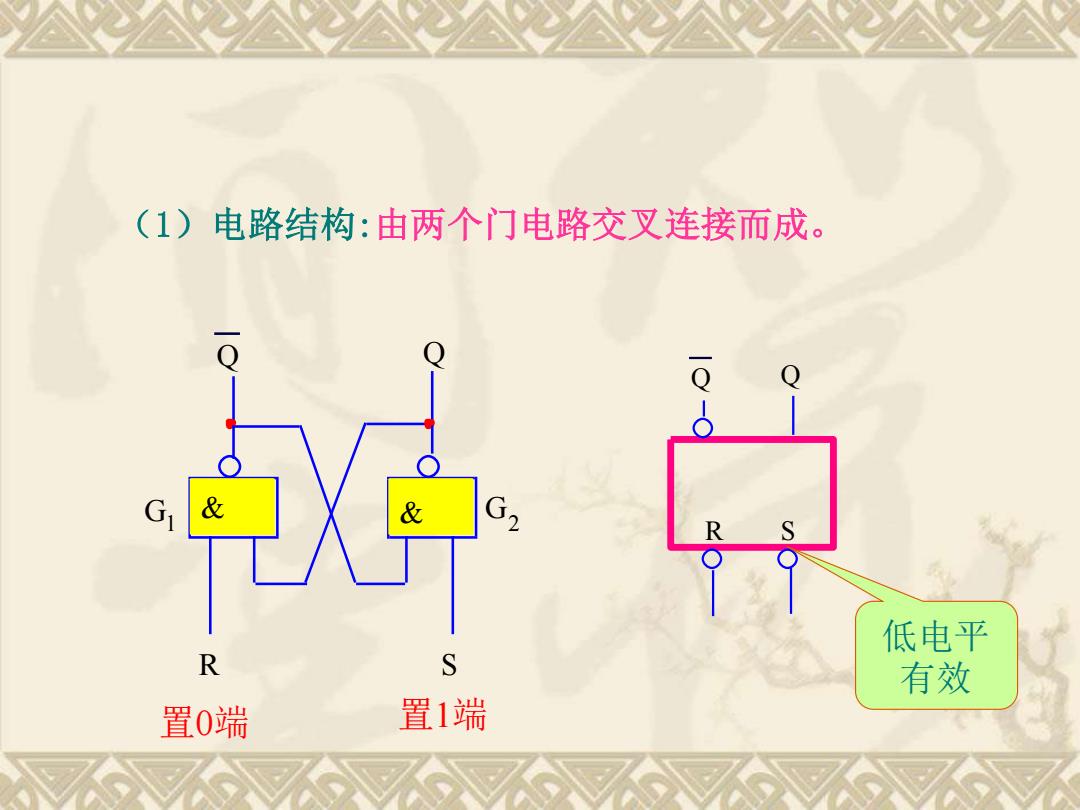

(1)电路结构：由两个门电路交叉连接而成。 G & R S 低电平 R S 有效 置0端 置1端
G & & G Q Q 1 2 R S Q R S Q （1）电路结构:由两个门电路交叉连接而成。 置0端 置1端 低电平 有效
2、基本RS触发器工作原理 表 现 非门组 次 Sp RS发的特性表 态 5。dS S Rp Q Q+1 1 1 0 R。dB 1 1 0 1 Ro 0 1 1 0 (a) 1 0 1 用与非门组成的基本RS触发 0 0 0 1 (a)电路结构 (b)图形符」 0 0 1 *S、RD的0状态同时消失以后状态不定
2 、基本RS触发器工作原理 现态 次态
