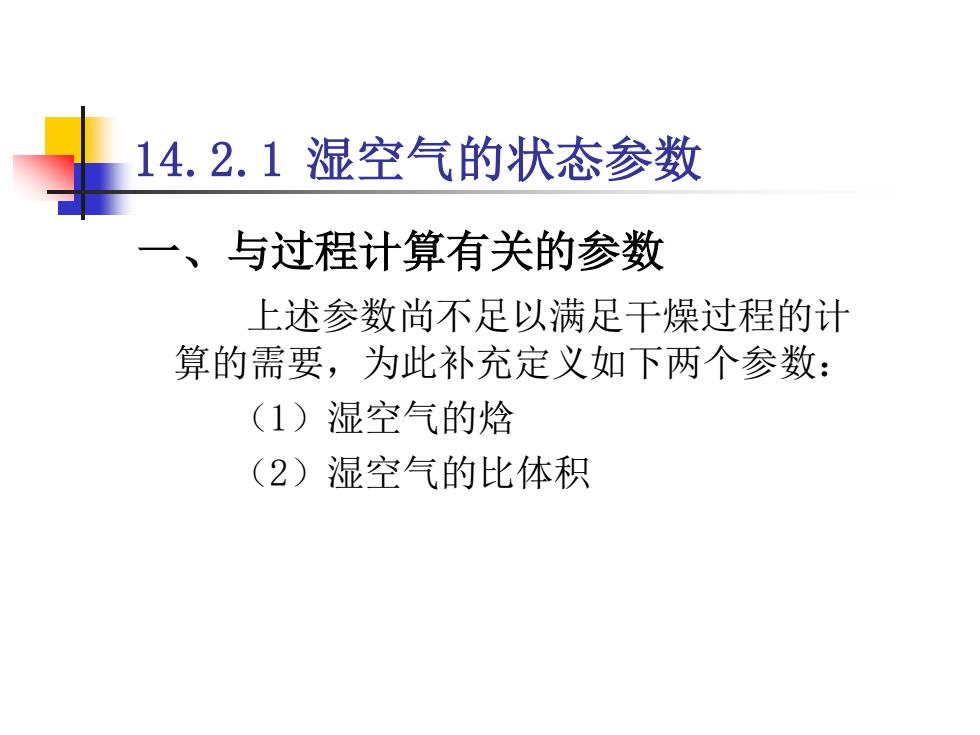

14.2.1湿空气的状态参数 一、 与过程计算有关的参数 上述参数尚不足以满足干燥过程的计 算的需要，为此补充定义如下两个参数： (1)湿空气的焓 (2)湿空气的比体积
14.2.1 湿空气的状态参数 一、与过程计算有关的参数 上述参数尚不足以满足干燥过程的计 算的需要，为此补充定义如下两个参数： （1）湿空气的焓 （2）湿空气的比体积
、与过程计算有关的参数 (1)湿空气的焓 I=(Cpg +CpvH)t+H 式中c—干气比热容，空气为1.01kJ/(kg℃)： c—蒸汽比热容，水汽为1.88kJ/(kgC); r。—0℃时水的汽化热，取2500kJ/(kg℃)； CpH Cpg +CpyH 对空气-水系统有：I=(1.01+1.88H)t+2500H
一、与过程计算有关的参数 （1）湿空气的焓 I = (cpg + cpvH)t + r0 H ——干气比热容，空气为1.01kJ/（kg•℃）； ——蒸汽比热容，水汽为1.88 kJ/（kg•℃）； ——0℃时水的汽化热，取2500 kJ/（kg•℃）； pg c pv c 0 r 式中 cpH = cpg + cpvH 对空气-水系统有： I = (1.01+1.88H)t + 2500H
一、与过程计算有关的参数 (2)湿空气的比体积 在常压下1kg干空气的体积为： 22.4t+273 M气273 =2.83×103(t+273) Hkg水汽的体积为： H24x1+273 M本273 4.56×10-3H1+273) 常压下温度为℃、湿度为的湿空气体积比为： yH=(2.83×10-3+4.56×10-3H)(t+273)
一、与过程计算有关的参数 （2）湿空气的比体积 在常压下1kg干空气的体积为： 2.83 10 ( 273) 273 22.4 273 3 = + + − t t M 气 H kg水汽的体积为 ： 4.56 10 ( 273) 273 22.4 273 3 = + + − H t t M H 水 常压下温度为℃、湿度为的湿空气体积比为： (2.83 10 4.56 10 )( 273) 3 3 H = + + − − v H t

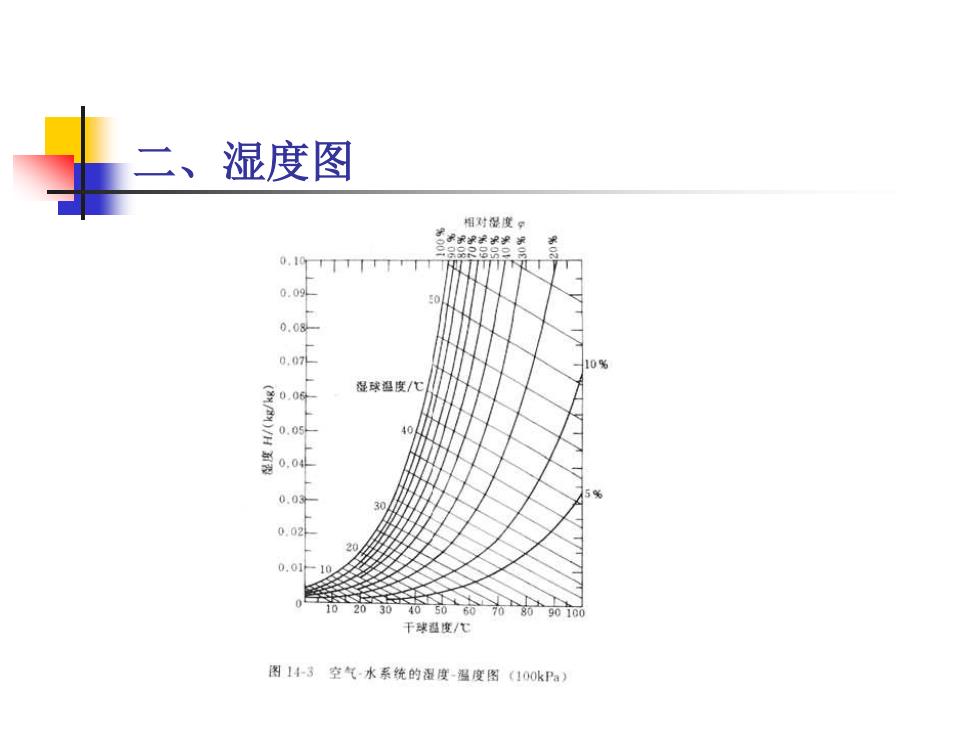

二、湿度图 相对保度鸳 o.1 0.09 0.08 0.07L 09 湿球温度/代 .06 0.09 40 00 0.0 0.0 10 干球祖度/代 图143空气水系统的湿度温度图(100kPa)

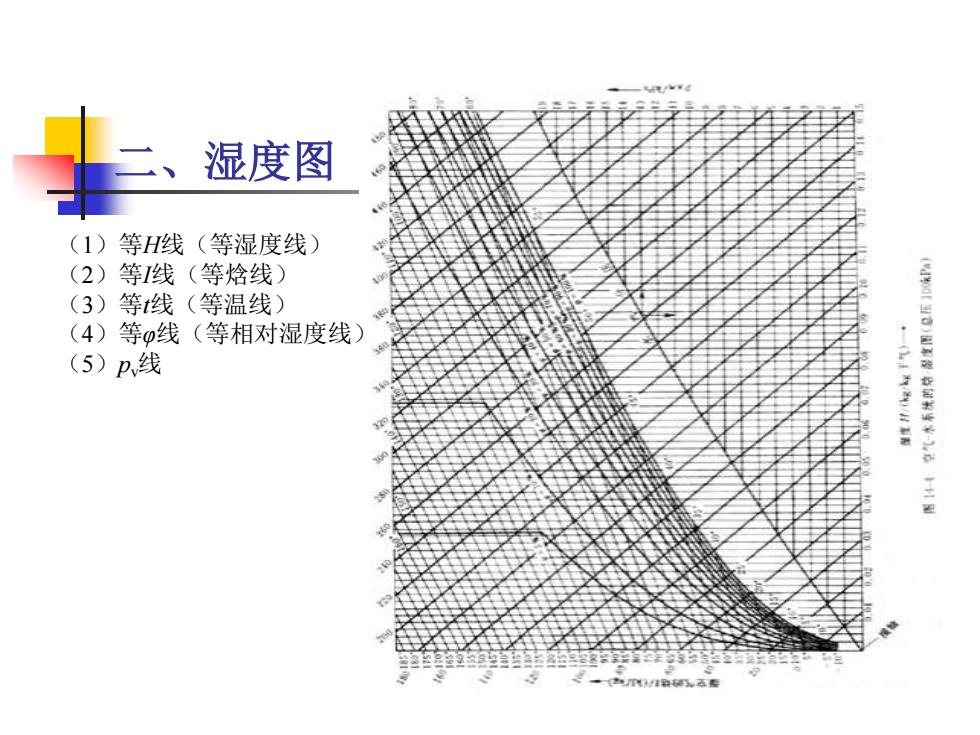

二、湿度图
湿度图 (1)等H线（等湿度线） (2)等线（等焓线） (3)等线（等温线） (4)等o线（等相对湿度线》 (5)p线
二、湿度图 （1）等H线（等湿度线） （2）等I线（等焓线） （3）等t线（等温线） （4）等φ线（等相对湿度线） （5）pv线
