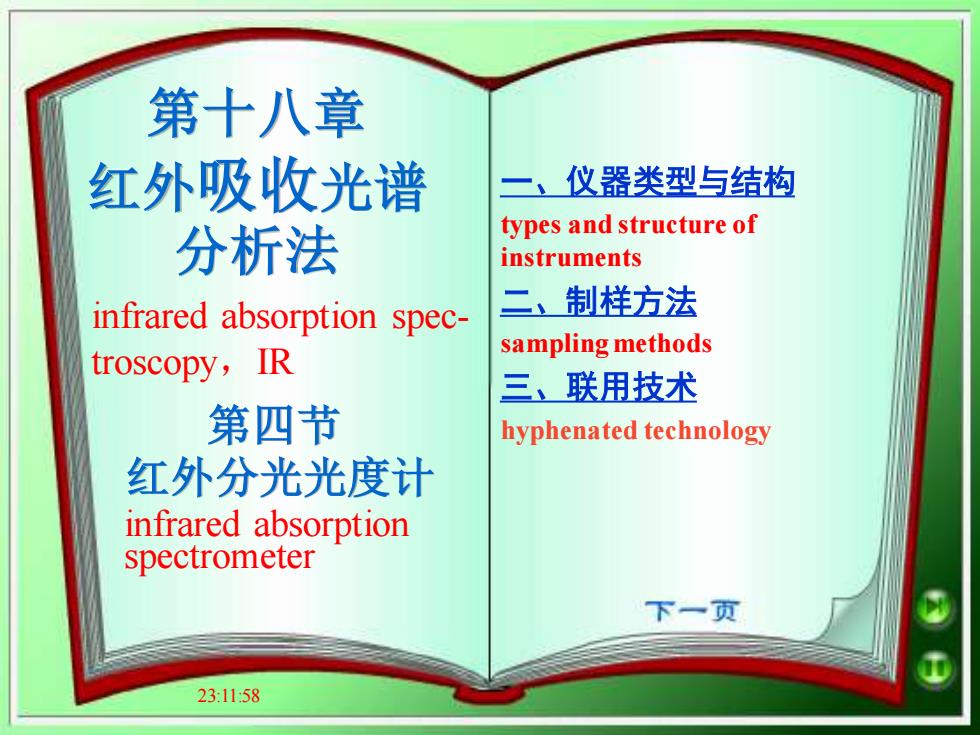

第十八章 红外吸收光谱 一、仪器类型与结构 分析法 types and structure of instruments infrared absorption spec- 二、制样方法 troscopy,IR sampling methods 三、联用技术 第四节 hyphenated technology 红外分光光度计 infrared absorption spectrometer 下一页 23:1158
23:11:58 第十八章 红外吸收光谱 分析法 一、仪器类型与结构 types and structure of instruments 二、制样方法 sampling methods 三、联用技术 第四节 hyphenated technology 红外分光光度计 infrared absorption spectrometer infrared absorption spectroscopy，IR
一、仪器类型与结构 types and structure of instruments 两种类型：色散型 干涉型（傅立叶变换红外光谱仪） 23:1158
23:11:58 一、仪器类型与结构 types and structure of instruments 两种类型：色散型 干涉型（傅立叶变换红外光谱仪）

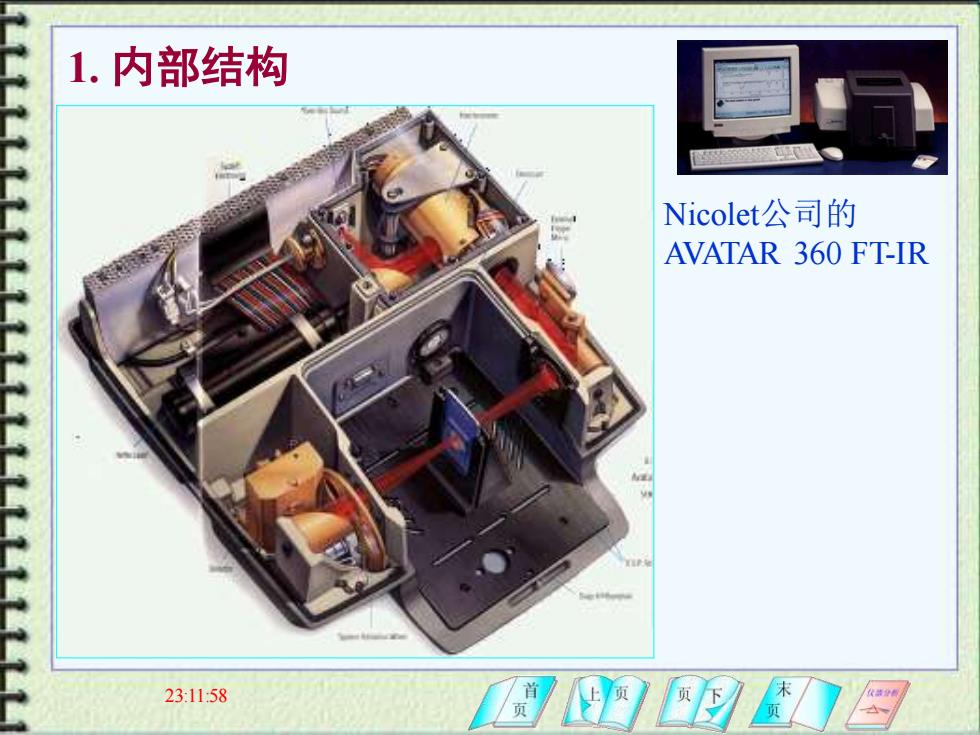

1.内部结构 Nicolet公司的 AVATAR 360 FT-IR 231158
23:11:58 1. 内部结构 Nicolet公司的 AVATAR 360 FT-IR
2.傅里叶变换红外光谱仪结构框图 (动画) 干涉仪 样品室 检测器 显示器 光源 计算机 绘图仪 干涉图 FTS 光谱图 23:1158 页下
23:11:58 2. 傅里叶变换红外光谱仪结构框图 干涉仪 光源 样品室 检测器 显示器 绘图仪 计算机 干涉图 光谱图 FTS （动画）
3.傅立叶变换红外光谱仪的原理与特点 光源发出的辐射经干涉仪转变为干涉光，通 过试样后，包含的光信息需要经过数学上的傅立 叶变换解析成普通的谱图。 特点：(1)扫描速度极快(1s)；适合仪器联用； 2)不需要分光，信号强，灵敏度很高； (3)仪器小巧。 231158
23:11:58 3. 傅立叶变换红外光谱仪的原理与特点 光源发出的辐射经干涉仪转变为干涉光，通 过试样后，包含的光信息需要经过数学上的傅立 叶变换解析成普通的谱图。 特点：(1) 扫描速度极快(1s)；适合仪器联用； (2)不需要分光，信号强，灵敏度很高； (3)仪器小巧
