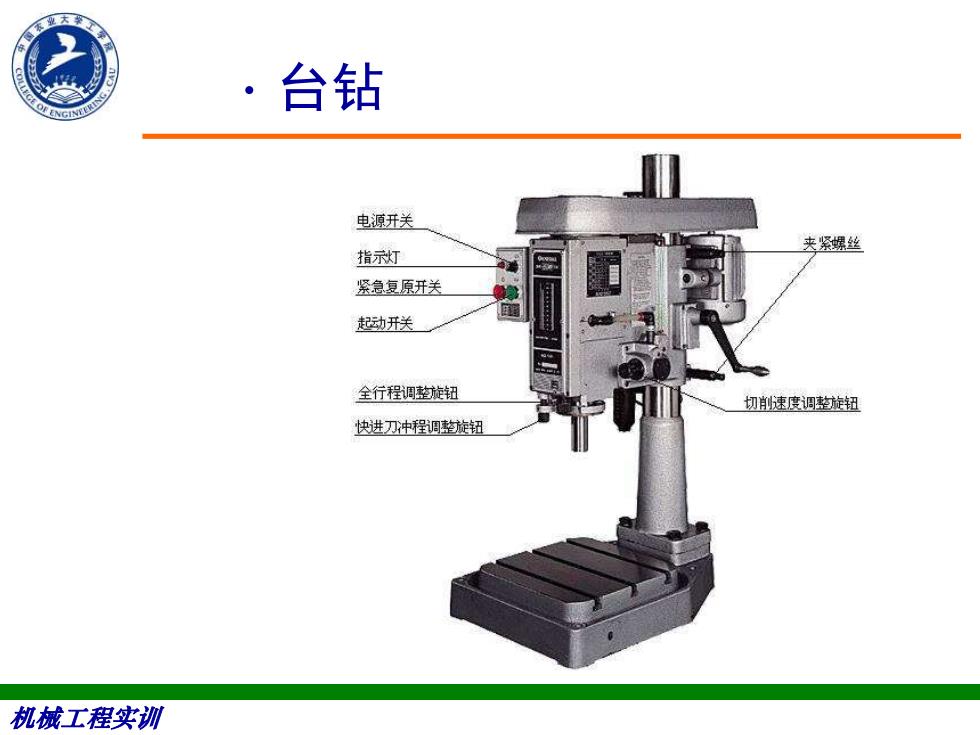

·台钻电源开关夹紧螺丝指示灯紧急复原开关起动开关全行程调整旋钮切速度调整旋钮快进刀冲程调整旋钮机械工程实训
机械工程实训 ·台钻

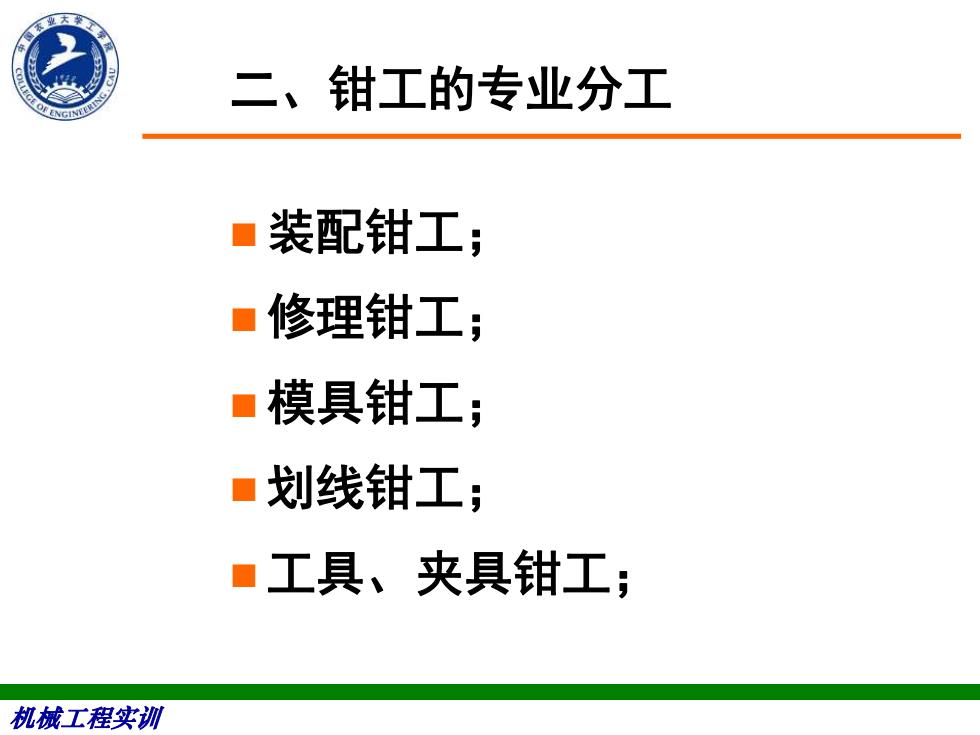

二、钳工的专业分工装配钳工；修理钳工;模具钳工;划线钳工；工具、夹具钳工；机械工程实训
机械工程实训 二、钳工的专业分工 ◼装配钳工； ◼修理钳工； ◼模具钳工； ◼划线钳工； ◼工具、夹具钳工；

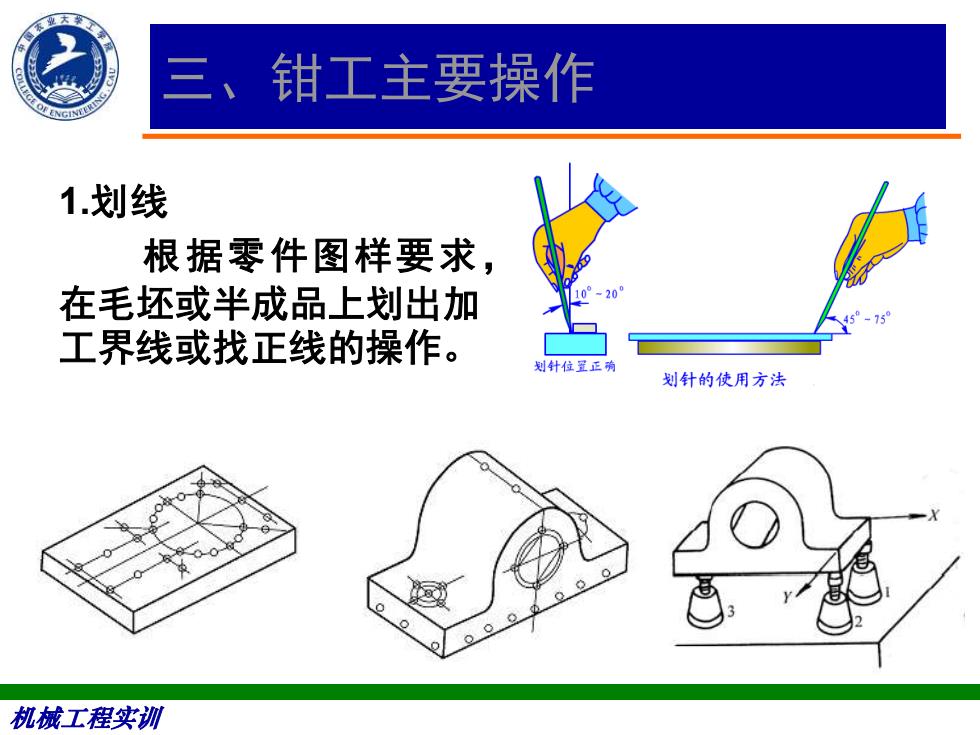

三、钳工主要操作1.划线根据零件图样要求，在毛坏或半成品上划出加工界线或找正线的操作。划针位置正确划针的使用方法机械工程实训
机械工程实训 三、钳工主要操作 1.划线 根据零件图样要求， 在毛坯或半成品上划出加 工界线或找正线的操作

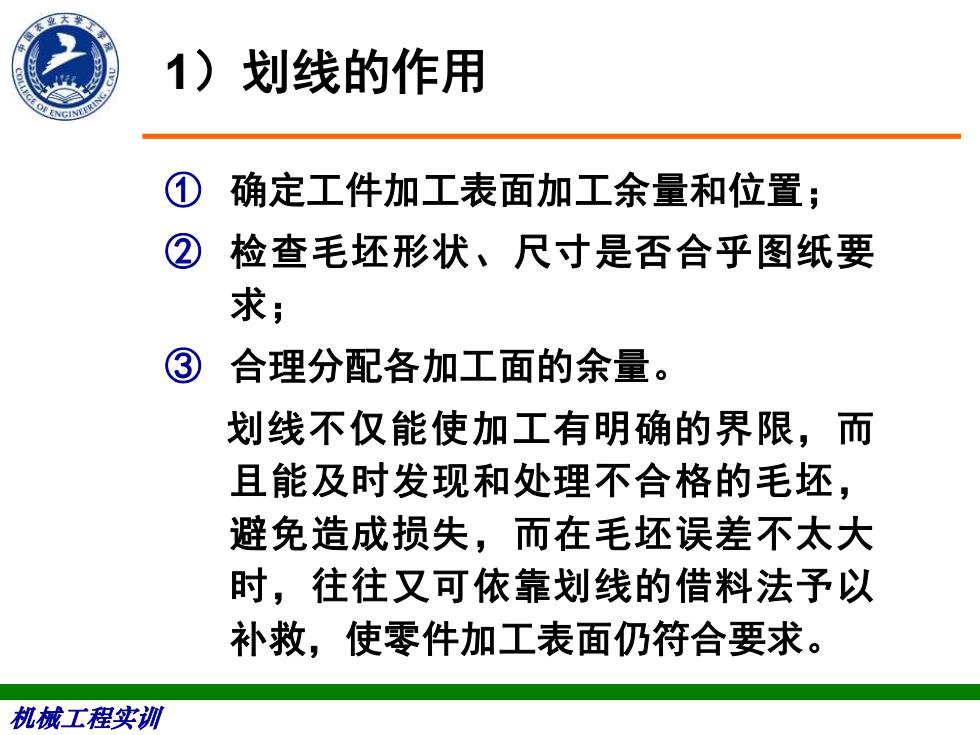

1）划线的作用确定工件加工表面加工余量和位置：检查毛坏形状、尺寸是否合乎图纸要求;合理分配各加工面的余量。划线不仅能使加工有明确的界限，而且能及时发现和处理不合格的毛坏，避免造成损失，而在毛坏误差不太大时，往往又可依靠划线的借料法予以补救，使零件加工表面仍符合要求。机械工程实训
机械工程实训 1）划线的作用 ① 确定工件加工表面加工余量和位置； ② 检查毛坯形状、尺寸是否合乎图纸要 求； ③ 合理分配各加工面的余量。 划线不仅能使加工有明确的界限，而 且能及时发现和处理不合格的毛坯， 避免造成损失，而在毛坯误差不太大 时，往往又可依靠划线的借料法予以 补救，使零件加工表面仍符合要求

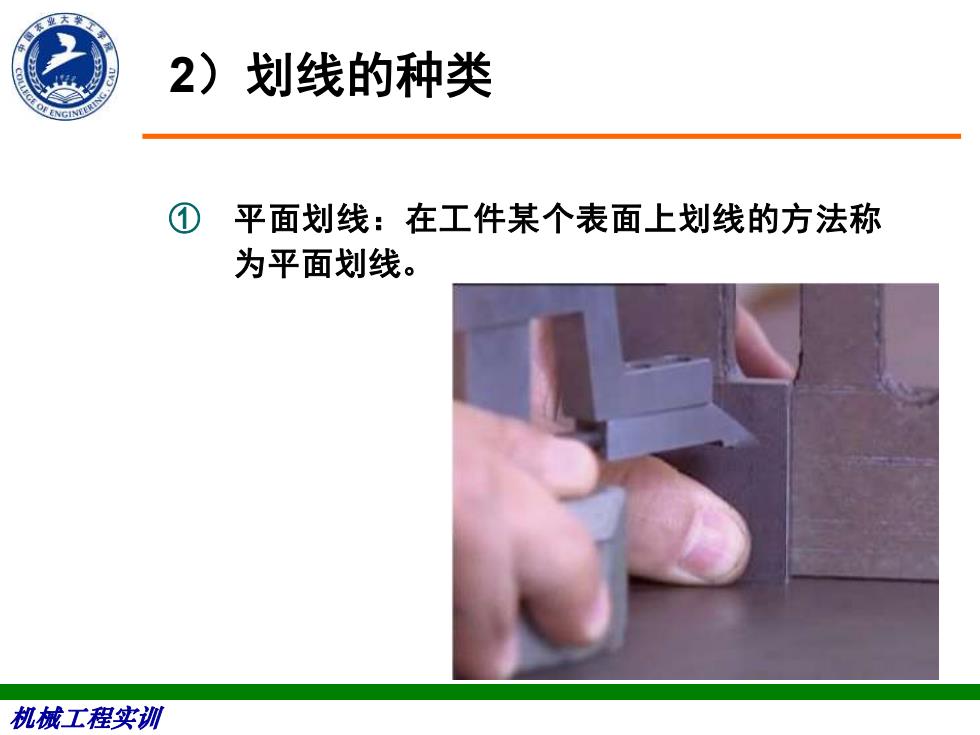

2）划线的种类平面划线：在工件某个表面上划线的方法称为平面划线。机械工程实训
机械工程实训 2）划线的种类 ① 平面划线：在工件某个表面上划线的方法称 为平面划线
