(3)圆套筒三片 式夹具。由圆锥 孔形套简和三个 夹片组成（图5- 7)。套筒和夹片 均由45号钢制作。 它是利用挤压摩 擦阻力自锁固定 的。 图5-7
❖ （ 3 ）圆套筒三片 式夹具。由圆锥 孔形套筒和三个 夹片组成（图 5 - 7）。套筒和夹片 均由45号钢制作。 它是利用挤压摩 擦阻力自锁固定 的。 图 5 - 7
3.张拉机械 (1)YC一20型穿心式千斤顶。该机由偏心式夹 具。油缸和弹性顶压头三部分组成（图5-8）。 其最大张拉力为200kN,张拉行程为200mm, 可用来张拉12~20mm直径的预应力钢筋。 进油 回油 2、 a) 回油 进油 b) 图5-8
❖ 3．张拉机械 ❖ （1）YC－20型穿心式千斤顶。该机由偏心式夹 具。油缸和弹性顶压头三部分组成（图5-8）。 其最大张拉力为200kN，张拉行程为200mm， 可用来张拉12～20mm直径的预应力钢筋。 图 5-8
(2)电动螺杆张拉机。电动螺杆张拉机由电 动机、变速箱、测力装置、张拉螺杆、承 力架和夹具组成（图5-9）。 310 98 12 11 6 图5-9
❖ （2）电动螺杆张拉机。电动螺杆张拉机由电 动机、变速箱、测力装置、张拉螺杆、承 力架和夹具组成（图5-9）。 图 5-9
÷5.2.2施工工艺 ÷1.预应力钢筋的张拉 必 预应力筋的就位，在固定在台座横梁上时， 钢筋的定位板必须安装准确，定位板的挠 度不应大于lmm,横梁挠度不大于2mm, 以免影响预应力筋的内力。预应力筋的张 拉应按设计要求进行。 ()张拉控制应力的确定。预应力筋的张 拉控制应力，应按设计规定数值选用。施 工时为克服应力损失需要超张拉时，钢丝、 钢绞线及热处理钢筋最大张拉应力为其抗 拉强度的75%

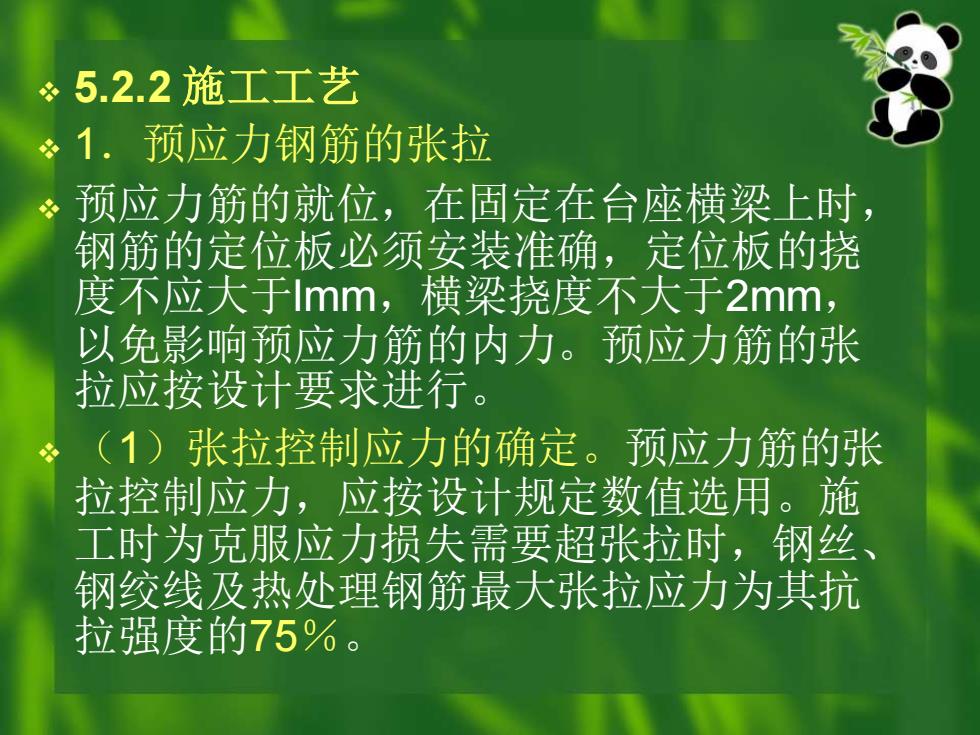

❖ 5.2.2 施工工艺 ❖ 1．预应力钢筋的张拉 ❖ 预应力筋的就位，在固定在台座横梁上时， 钢筋的定位板必须安装准确，定位板的挠 度不应大于lmm，横梁挠度不大于2mm， 以免影响预应力筋的内力。预应力筋的张 拉应按设计要求进行。 ❖ （1）张拉控制应力的确定。预应力筋的张 拉控制应力，应按设计规定数值选用。施 工时为克服应力损失需要超张拉时，钢丝、 钢绞线及热处理钢筋最大张拉应力为其抗 拉强度的75％
(2)张拉程序的确定。 0→1.05Ccon(持荷2分钟) →0con 或 0→1.030con 表5-1张拉控制应力限值 张拉方法 钢筋种类 先张法 后张法 预应力钢丝、钢铰线 0.75f 0.75f 热处理钢筋 0.70fk 0.65ft

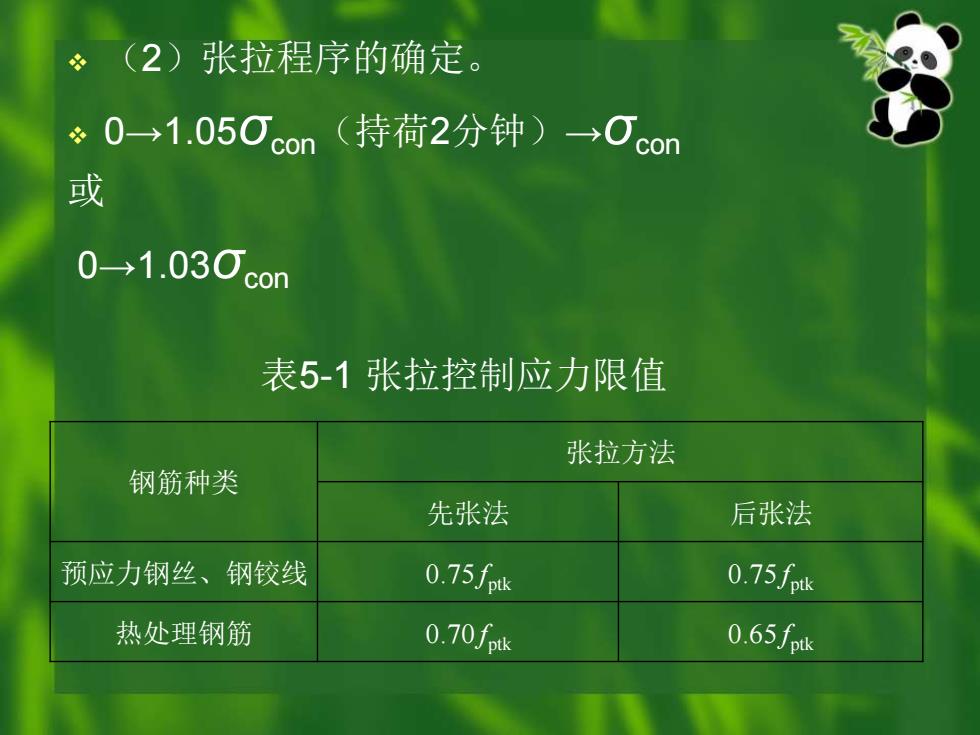

❖ （2）张拉程序的确定。 ❖ 0→1.05σcon（持荷2分钟）→σcon 或 0→1.03σcon 钢筋种类 张拉方法 先张法 后张法 预应力钢丝、钢铰线 0.75 f ptk 0.75 f ptk 热处理钢筋 0.70 f ptk 0.65 f ptk 表5-1 张拉控制应力限值
