5.2先张法 先张法是在浇筑混凝土前张拉预应力筋，然后浇筑混凝 土，待混凝土养护达到不低于混凝土设计强度值的75% 放松预应力筋，借助于混凝土与预应力筋的粘结，对混 凝土施加预应力的施工工艺，如图5-2所示。 4 中2 a) b) 1-8 c) 图 5-2
5.2 先张法 先张法是在浇筑混凝土前张拉预应力筋，然后浇筑混凝 土，待混凝土养护达到不低于混凝土设计强度值的75％， 放松预应力筋，借助于混凝土与预应力筋的粘结，对混 凝土施加预应力的施工工艺，如图5-2所示。 图 5-2
5.2.1施工设备 1.台座 (1)墩式台座。墩式台座是由传力墩、台面和横梁组成 的（图5-3） 。 350~400 20210570001 1一1断面图 ≥100 房心 1 000070000 导 图 5-3
❖ 5.2.1 施工设备 ❖ 1．台座 ❖ （1）墩式台座。墩式台座是由传力墩、台面和横梁组成 的（图5-3）。 图 5-3
,(2)槽式台座。槽式台座由钢筋混凝土传 柱、下横梁、台面和砖墙组成（图5-4）。传 力柱是台座的主要承力结构，抵抗张拉和倾覆 力矩能力大。砖墙起挡土作用，并作为蒸汽养 护时的侧壁，与传力柱、台面共同组成养护坑 槽。 1-I 图5-4
❖ （2）槽式台座。槽式台座由钢筋混凝土传力 柱、下横梁、台面和砖墙组成（图5-4）。传 力柱是台座的主要承力结构，抵抗张拉和倾覆 力矩能力大。砖墙起挡土作用，并作为蒸汽养 护时的侧壁，与传力柱、台面共同组成养护坑 槽。 图 5-4
2.夹具 。(1)锥形夹具 锥形夹具是用 于预应力钢丝 的锚具，由锥 形孔套筒和刻 齿锥形板（或 (a) 销)组成。它 又分为圆锥齿 69 板式夹具和圆 锥三槽式夹具 (图5-5) (b) 图5-5
❖ 2 ．夹具 ❖ （ 1 ）锥形夹具。 锥形夹具是用 于预应力钢丝 的锚具，由锥 形孔套筒和刻 齿锥形板（或 销）组成。它 又分为圆锥齿 板式夹具和圆 锥三槽式夹具 （图 5 - 5）。 图 5 - 5

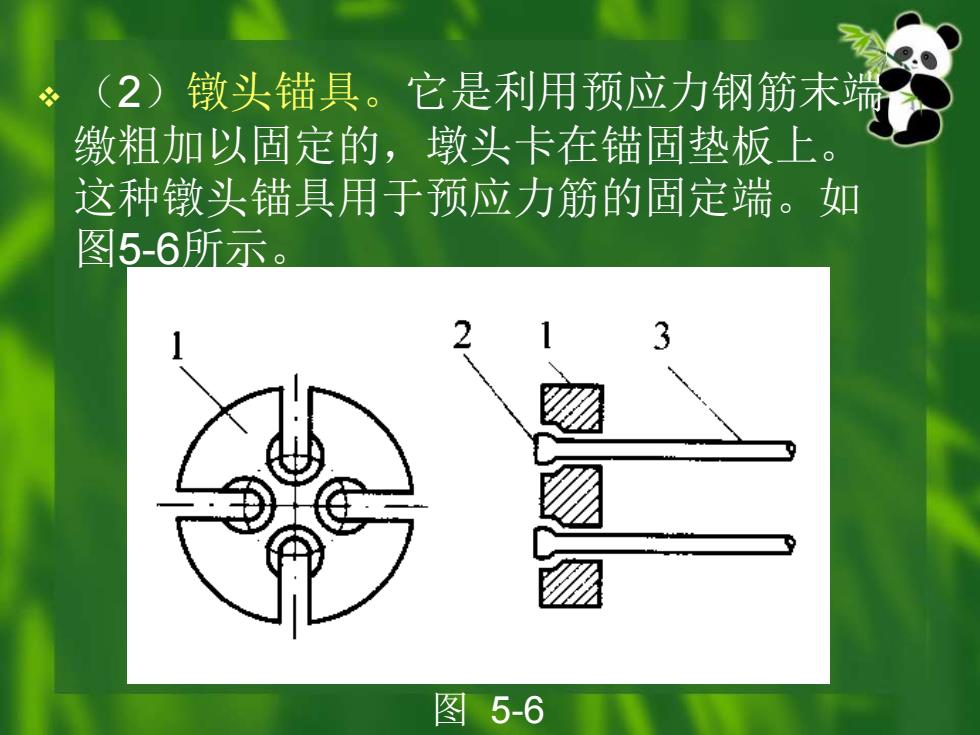

(2)镦头锚具。它是利用预应力钢筋末端 缴粗加以固定的，墩头卡在锚固垫板上。 这种墩头锚具用于预应力筋的固定端。如 图5-6所示。 图5-6
❖ （2）镦头锚具。它是利用预应力钢筋末端 缴粗加以固定的，墩头卡在锚固垫板上。 这种镦头锚具用于预应力筋的固定端。如 图5-6所示。 图 5-6
