坝顶高程在36.00~38.90m(废黄高程系，以下皆同)，最大坝高7.6m,顶宽3.0 5.0m,内、外坡分别为1：2.5、1：3.0。枢纽工程主要由均质土坝、溢洪道和3座 灌溉放水涵组成。主要建筑物型式：原溢洪道为2孔×5m砌石宽顶堰，位于大坝 北端，现已废除：大坝南端设有1座放水涵，为中60cm坝下埋管，现已废除：北 端设有高、低两座放水涵，分别为中70cm、中80cm坝下埋管，是目前库区灌溉主 要放水建筑物。 1.5.3主要建筑物加固设计 针对郭圩水库目前存在的主要问题，按照大坝安全鉴定意见和相关规范对大坝 及建筑物进行加固，其加固内容主要有： 1、采取削高填低办法加宽培厚主坝515m:根据现有大坝断面情况，设计坝顶 宽6.0m,迎水坡设计坡比1：3，背水坡修整为1：3，设计坝顶高程36.50m。 2、迎水坡新建锁形砼预制块护坡，并用现浇砼进行衬砌：砼预制块护坡底起 止高程为33.00一34.00m,护顶高程36.50m,护长492m,护坡厚度为0.12m,底设 10cm厚碎石垫层：背水坡坡脚2m平台下沿坡脚南北向设一条长407m长排灌沟， 排灌沟底、顶起止高程为31.00~32.50m,设计沟底宽0.5m,内坡比为1：1.0，排 灌沟用10cm厚现浇砼进行衬砌。 4、拆除北高涵，并在原址附近新建单孔3m宽开敞式溢洪道，过流堰设计为宽 顶堰。 5、拆除重建北低涵，重建放水涵结构为钢筋砼箱涵，洞身断面尺寸为1.5m(高) ×1.0m(宽)。 5、在北涵出口处下游新建1座中60cm管式节制闸，便于防洪调度和灌溉调节。 1.6电气与金属结构 1.6.1电气 郭圩水库放水涵和节制闸的启闭机均为手摇螺杆式：溢洪道设计为开散式宽顶 堰，无动力设备，离库区下游100m左右为郭圩中学，内设有30kvA照明变压器， 可以为施工管理区和砼拌和站提供临时用电，无需单设输变电设备

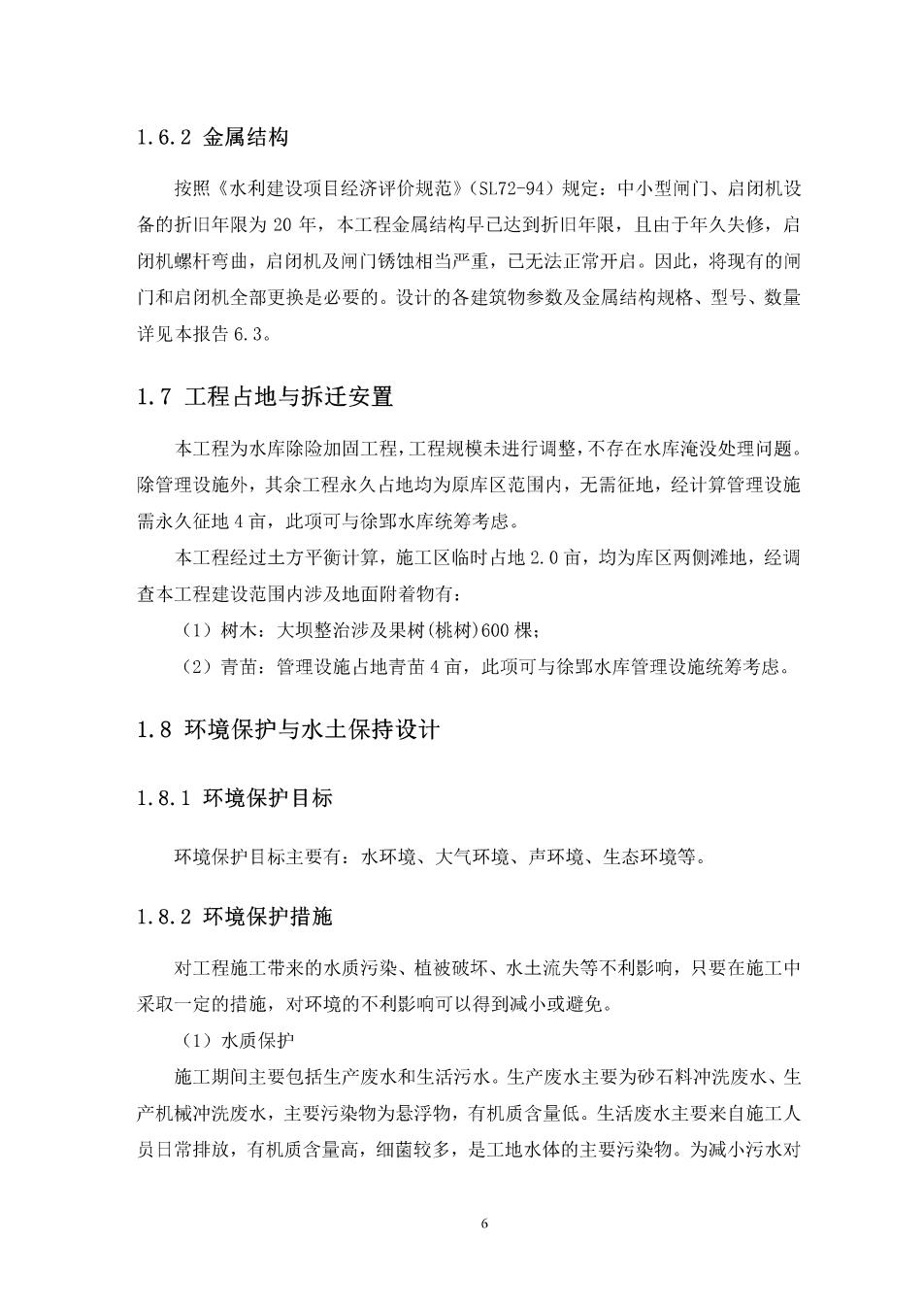

1.6.2金属结构 按照《水利建设项目经济评价规范》(SL72-94)规定：中小型闸门、启闭机设 备的折旧年限为20年，本工程金属结构早已达到折旧年限，且由于年久失修，启 闭机螺杆弯曲，启闭机及闸门锈蚀相当严重，已无法正常开启。因此，将现有的闻 门和启闭机全部更换是必要的。设计的各建筑物参数及金属结构规格、型号、数量 详见本报告6.3。 1.7工程占地与拆迁安置 本工程为水库除险加固工程，工程规模未进行调整，不存在水库淹没处理问题 除管理设施外，其余工程永久占地均为原库区范围内，无需征地，经计算管理设施 需永久征地4亩，此项可与徐郢水库统筹考虑。 本工程经过土方平衡计算，施工区临时占地2.0亩，均为库区两侧滩地，经调 查本工程建设范围内涉及地面附着物有： (1)树木：大坝整治涉及果树（桃树）600棵： (2)青苗：管理设施占地青苗4亩，此项可与徐郢水库管理设施统筹考虑。 1.8环境保护与水土保持设计 1.8.1环境保护目标 环境保护目标主要有：水环境、大气环境、声环境、生态环境等。 1.8.2环境保护措施 对工程施工带来的水质污染、植被破坏、水土流失等不利影响，只要在施工中 采取一定的措施，对环境的不利影响可以得到减小或避免 (1)水质保护 施工期间主要包括生产废水和生活污水。生产废水主要为砂石料冲洗废水、生 产机械冲洗废水，主要污染物为悬浮物，有机质含量低。生活废水主要来自施工人 员日常排放，有机质含量高，细菌较多，是工地水体的主要污染物。为减小污水对
水质的影响，在施工地点建立临时厕所和废水沉淀池，将污水集中处理，达标后排 放。 (2)劳动人员保护 注意施工人员的健康保护，定期进行身体检查，发现传染病应立即治疗，防止 传染病的发生和流行。同时禁止在工地乱砍乱伐，乱挖乱占、乱堆乱建，破坏环境 卫生。 (3)弃土堆置与环境绿化 工程施工中的开挖和弃土，除工程本身利用一部分外，其余部分应规划出场地 进行堆置。工程施工中难免有植被破坏，结束后应及时恢复和绿化。按照水土保持 设计，采用植物措施与工程措施相结合的方式进行防治。 (4)水环境监测 环境监测主要为施工期间排水水质的监测，委托环境监测部门对施工前、中、 后的水质等进行监测。监测项目主要为悬浮物和PH值两项。加强宜传，增强施工 人员的环境保护意识。为使环保工作顺利进行，建议在工程管理单位中设立1名专 职人员进行环保管理工作，与有关单位进行配合，定期监测水质。 1.8.3水土保持设计 郭圩水库是淠史杭灌区汲东干渠上一座小(1)型反调节水库，汇水面积不大， 因此水土流失影响较小。但是该工程建设过程中，产生土方开挖、坡面清基、占压 土地，调配运输土方和弃土弃渣等，将不可避免造成水土流失。如果忽视或者轻视 对项目区及周边水土资源保护，不仅会带来生态环境问题，还会加重该区的水土流 失，进而影响本工程使用寿命。根据《中华人民共和国水土保持法》：“对兴建可能 引起水土流失的建设项日，必须依法按照水土保持有关法律和技术规范编制水土保 持方案。在工程建设和生产过程中，采取必要的水土保持措施，合理堆放弃土弃渣， 重建植被”等要求。依法编制本工程水土保持设计方案，其目的是使水土保持工作 纳入工程建设中，确保水土保持工程得以顺利实施：使新增水土流失得到有效控制： 使水土流失危害降到最低：使项目区及周边原有水土流失得到治理：对确保工程安 全运行、合理保护利用水土资源、改善当地生态资源均具有重要意义。 本次水土保持设计以植物为主，工程措施与植物措施相结合，临时措施与永久 7

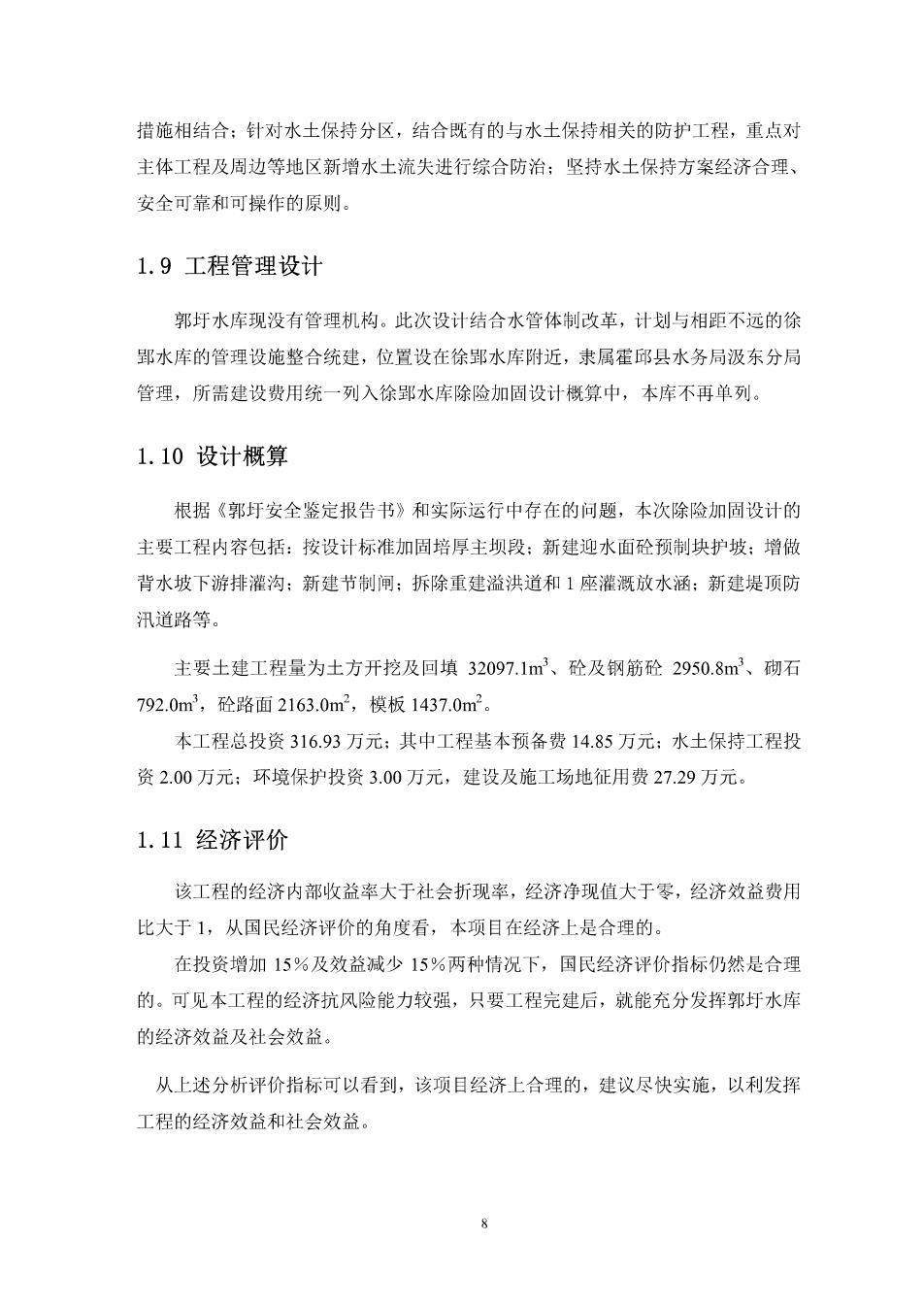

措施相结合：针对水土保持分区，结合既有的与水土保持相关的防护工程，重点对 主体工程及周边等地区新增水土流失进行综合防治：坚持水土保持方案经济合理、 安全可靠和可操作的原则。 1.9工程管理设计 郭圩水库现没有管理机构。此次设计结合水管体制改革，计划与相距不远的徐 郢水库的管理设施整合统建，位置设在徐郢水库附近，隶属霍邱县水务局汲东分局 管理，所需建设费用统一列入徐郢水库除险加固设计概算中，本库不再单列。 1.10设计概算 根据《郭圩安全鉴定报告书》和实际运行中存在的问题，本次除险加固设计的 主要工程内容包括：按设计标准加固培厚主坝段：新建迎水面砼预制块护坡：增做 背水坡下游排灌沟：新建节制闸：拆除重建溢洪道和1座灌溉放水涵：新建堤顶防 汛道路等。 主要土建工程量为土方开挖及回填32097.1m、砼及钢筋砼2950.8m3、砌石 792.0m3,砼路面2163.0m2,模板1437.0m2。 本工程总投资316.93万元：其中工程基本预备费14.85万元：水土保持工程投 资2.00万元：环境保护投资3.00万元，建设及施工场地征用费27.29万元。 1.11经济评价 该工程的经济内部收益率大于社会折现率，经济净现值大于零，经济效益费用 比大于1，从国民经济评价的角度看，本项目在经济上是合理的。 在投资增加15%及效益减少15%两种情况下，国民经济评价指标仍然是合理 的。可见本工程的经济抗风险能力较强，只要工程完建后，就能充分发挥郭圩水库 的经济效益及社会效益。 从上述分析评价指标可以看到，该项目经济上合理的，建议尽快实施，以利发挥 工程的经济效益和社会效益
附： 霍邱县郭圩水库除险加固工程特性表 郭圩水库除险加固工程特性表 数量 序 号 名称 单 位 备注 (加固后) 水文 1 流域面积 km 1.98 2 水文瓷料系列年限 年 多年平均降雨量 mm 944 4 多年平均径流量 万m 5 洪水 设计标准洪峰 m/s 26.50 校核标准洪峰 m/s 53.17 实测最高库水位 m 水库 洪水标准 设计标准 P(%) 3.3 校核标准 P(%) 0.33 特征水位 校核洪水位 34.89 设计洪水位 34.84 正常蓄水位 34.50 汛期限制水位 m 3450 死水位 m 30.50 库容 总库容 万m 130.00 正常蓄水位下库容 万m 82.06 死库容 万m 0.40 大坝 坝型 均质粘土坝 2 地基特性 重粉质壤土 3 最人坝局 m 7.6 4 坝顶长度 m 515.0 坝顶宽度 6.0 6 切顶高程 38.00-36.50 防浪墙项高程 m
