12.1评价方法与参数. .78 121.1经济评价依据 7 21?经济详价内容和方法。 12.L.3采用的主要参数. .7 12.2工程费用. .79 12.2.1周定资产投资 70 1222年运行费 70 122.3流动资金 12.3工程效益 ·79 12.3.1防洪救放. .79 123?灌浮效带 79 123.3养菊效荒 12.4国民经济评价 80 1241国民经济评价指标计算 00 12.4.2敏感生分新. .82 2A.3因民经济评价结果 .82
1综合说明 1.1工程概况 郭圩水库位于霍邱县孟集镇郭圩村境内，距孟集镇政府约5.0km,属淮河流域 汲河水系。水库以灌溉为主，兼顾防洪、水产养殖等，水库设计灌溉面积为6000 亩，防洪保护水库下游孟集镇郭圩村近0.08万人、耕地0.2万亩，控制集水面积 L.98km,是淠史杭汲东干渠灌区里的一座反调节式小(1)型水库。 郭圩水库是一座完全靠拦截地面径流的小(1)型水库，现有主坝长515m,坝顶 高程在36.00~38.90m(废黄高程系，以下皆同)，最大坝高7.6m,顶宽3.0~5.0m, 内、外坡分别为1：25、1：3.0。枢纽工程主要由均质土坝、溢洪道（废弃）、北高 涵、北低涵和南高涵（废弃）组成。水库设计防洪标准为30年一遇设计，300年 遇校核，设计洪水位34.84m,相应库容为107.0万m:校核洪水位34.89m,相应 库容为130.0万m;兴利水位34.50m,相应库容为82.06万m:死水位30.5m,相 应死库容0.4万m。 郭圩水库大坝为均质土坝，始建于1953年10月，1955年12月未完工蓄水。 大坝兴建期间，由乡、村自筹资金先后自建了3座简易灌溉涵和一座溢洪道，由于 大坝未按当时设计标准完成，现存的南高涵和溢洪道均己废除。目前大坝中高两端 低，坝顶凹凸不平，两端满足不了防洪要求：迎水坡由于未护砌，部分段浪蚀严重： 背水坡散浸碎漏，坡坡湿软、坝脚沼泽化现象较严重。 水库现有溢洪道位于大坝北端，为开敞式宽顶堰，砌石圬工结构，2孔每孔净 宽5.0m,底高程34.60m。目前由于大坝为半拉子工程，溢洪道自建成起，从未泄 过洪，现已被当地群众废除，平整为耕地。 大坝共建有3座灌溉放水涵，分别位于大坝南、北两端，系坝下埋涵，南高涵 现已废除，现存的北高涵和北低涵管径分别为中70cm、中80cm砼园形有压涵，上 游启闭台为砼竖井式，进口底高程分别为34.50m、32.00m,设计灌溉流量为0.46 m/s:闸门均为铸铁闸门，配2t手动螺杆式启闭机。 由于水库大坝建于特定的年代，施工质量差，2009年2月由安徽省水利部淮 河水利委员会水利科学研究院及安徽省水利厅闸坝安全检测中心对该水库进行安 1

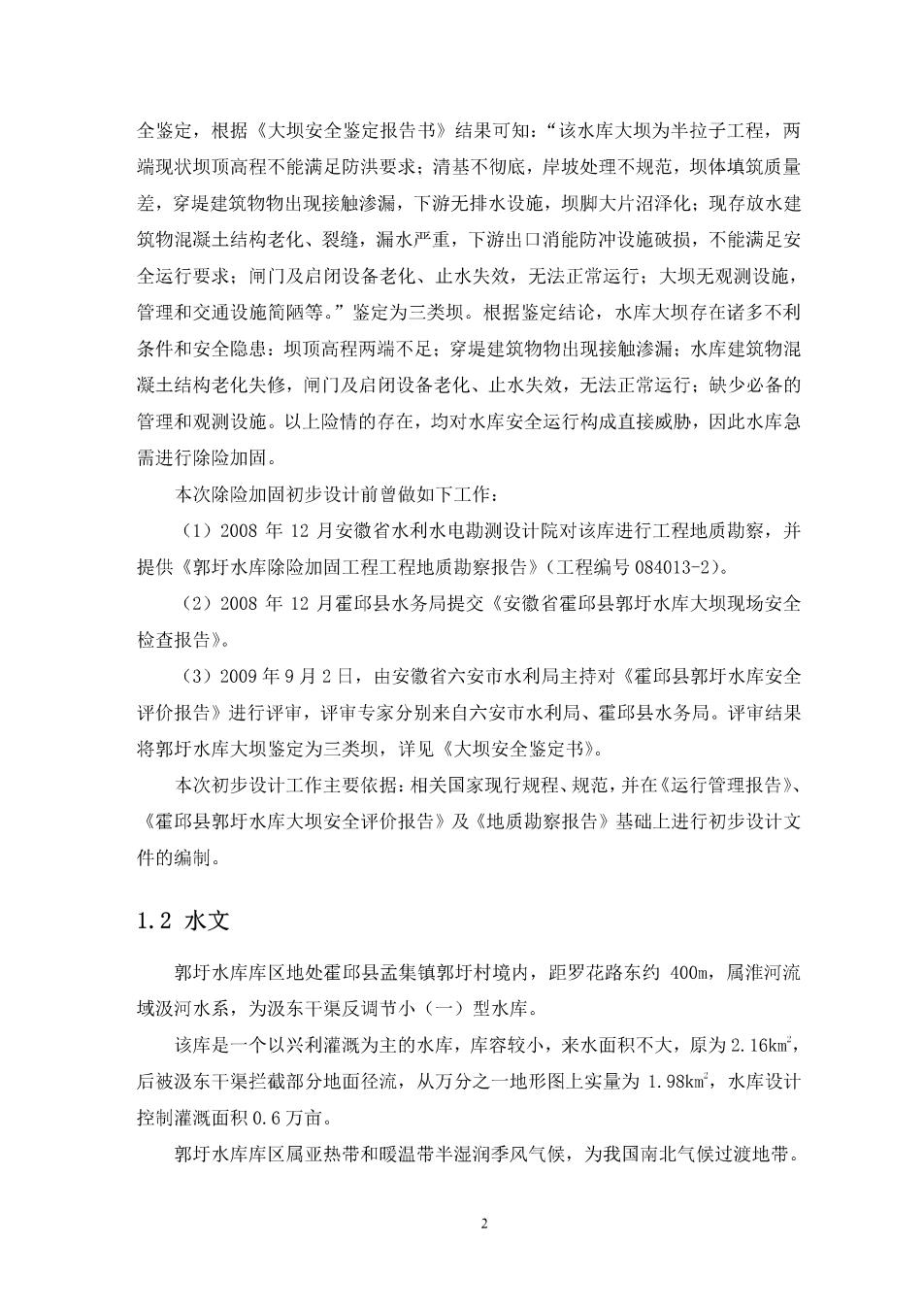

全鉴定，根据《大坝安全鉴定报告书》结果可知：“该水库大坝为半拉子工程，两 端现状坝项高程不能满足防洪要求：清基不彻底，岸坡处理不规范，坝体填筑质量 差，穿堤建筑物物出现接触渗漏，下游无排水设施，坝脚大片沼泽化：现存放水建 筑物混凝士结构老化、裂缝，漏水严重，下游出口消能防冲设施破损，不能满足安 全运行要求：闸门及启闭设备老化、止水失效，无法正常运行：大坝无观测设施， 管理和交通设施简陋等。”鉴定为三类坝。根据鉴定结论，水库大坝存在诸多不利 条件和安全隐患：坝顶高程两端不足：穿堤建筑物物出现接触渗漏：水库建筑物混 凝土结构老化失修，闸门及启闭设备老化、止水失效，无法正常运行：缺少必备的 管理和观测设施。以上险情的存在，均对水库安全运行构成直接威胁，因此水库急 需进行除险加固。 本次除险加固初步设计前曾做如下工作： (1)2008年12月安微省水利水电勘测设计院对该库进行工程地质勘察，并 提供《郭圩水库除险加同工程工程地质物察报告》（工程编号084013-2）。 (2)2008年12月霍邱县水务局提交《安微省霍邱县郭圩水库大坝现场安全 检查报告》。 (3)2009年9月2日，由安徽省六安市水利局主持对《霍邱县郭圩水库安全 评价报告》进行评审，评审专家分别来自六安市水利局、霍邱县水务局。评审结果 将郭圩水库大坝鉴定为三类坝，详见《大坝安全鉴定书》。 本次初步设计工作主要依据：相关国家现行规程、规范，并在《运行管理报告》、 《霍邱县郭圩水库大坝安全评价报告》及《地质勘察报告》基础上进行初步设计文 件的编制。 1.2水文 郭圩水库库区地处霍邱县孟集镇郭圩村境内，距罗花路东约400，属淮河流 域汲河水系，为汲东干渠反调节小（一）型水库。 该库是一个以兴利灌溉为主的水库，库容较小，来水面积不大，原为2.16km, 后被汲东干渠拦截部分地面径流，从万分之一地形图上实量为1.98km,水库设计 控制灌溉面积0.6万亩。 郭圩水库库区属亚热带和暖温带半湿润季风气候，为我国南北气候过渡地带
据霍邱县气象站气温观测资料统计，该区多年平均气温15.4℃，极端最高气温41.2 ℃(1959年8月23日)，极端最低气温零下16.6℃(1969年1月31日)，多年平 均地面温度17.7℃，极端最高地面温度69.2℃，极端最低地面温度一23.7℃：年 平均降雨量为944mm,最大日降雨量168mm。该地区夏秋季盛行东南风或东风，多 年均风速在3.0m/s,生成风向为东北风，最大风速20m/s。 1.3工程地质 郭圩水库库区地层属皖北（华北）地层区两淮分区长丰小区(【：)，河湖相沉 积较为发有。水库区地表大部分为第四系地层覆盖，上更新统(Q)地层分布最 广，全新统(Q)主要零星分布于河漫滩、老河槽内及人工活动频繁区，岩性主 要为灰、灰黄色重、中粉质壤土、粉质粘土。根据勘探揭露地层自上而下分述如下： (1)人工素填土 主要分布于坝身，土质主要以重粉质壤土为主，局部夹少量粉质粘土和中粉质 壤土，一般灰黄色，下部与原坝基接触部位1.0m左右夹较多灰、灰绿色。坝身填 土填筑于特定的历史时期。上部2~3m左右经多年人工活动，为硬可塑状，相对较 紧密，下部一般软可塑状，局部软塑状，压实度不够，结构相对较松散：填土与坝 基结合部含少量草根、树叶等杂物。 (2)1层重粉质壤土 (Q)重夹中粉质壤，颜色灰黄夹灰、灰色，与填土接触处多含有草根等植 物根系，软可塑状，属中等偏高压缩性土。层厚0.80-2.0m.层底高程30.01~31.09m 本层主要分布于大坝中段。 (3)2层重粉质壤土 (Q,)重粉质壤土，颜色棕黄、褐黄等色，含铁锰质结核及少量砂疆。一般 硬可塑状，局部硬塑状，属中等压缩性土。野外现场注水试验渗透系数为2.10× 10'cm/s。本层普遍分布，未揭穿，可见最大厚度15.9m,相应高程15.00m。据室 内试验，本层土具膨胀性，自由膨胀率为51%，膨胀潜势为弱。 1.4工程任务及规模 本次郭圩水库加固工程的任务主要是根据安全鉴定成果，针对水库大坝、输泄 3
水建筑物及相关设施现状存在的问题，进行除险加固，以消除水库正常运行中可能 出现的各种安全隐患，确保水库的安全运行，使其发挥应有的效益。根据水库现状， 本次加同工程的主要内容如下： 1.水库大坝：根据安全鉴定复核成果，现有坝身断面不足，大坝两端局部高程 不足，中间坝段超高较大，顶高程悬殊较大，应对此进行适当削高培厚，从中间向 两端平顺衔接，设计项高程38.00~36.50m,项宽6.0m,设计内坡1：3.0，外坡 修整为1：3.0，为减少占地，采取上游前帮土，下游修坡，取土优先选用高坝削高 土，不足部分从库区上游滩地上取用：为避免坝脚出现湿软、沼泽化现象，减少穿 堤建筑物数量，在背水坡坝脚处增设一条自北向南排灌沟，由北涵引水向南保证大 坝沿线耕地的灌溉。 2.溢洪道：根据洪水调节计算成果，废除原北高涵并将其改建成开散式宽顶堰 3.拆除重建北低涵，为方便检修将原坝下埋涵改建为钢筋砼箱涵结构。 4、为方便灌溉和泄洪调度，在北低涵出口下游新建1座节制闸。 5、为方便防汛器材运输，对加固后515m堤顶进行砼硬化，道路采用四级公路 单车道标准，宽4.0am,20cm厚C30混凝土路面，15cm厚多孔水泥碎石水稳层，20cm 厚级配石基层，两侧安装预制砼路缘石。 6、新增必要的管理设施，配备一定的观测及通讯设备。 1.5除险加固工程设计 1.5.1工程等别、枢纽建筑物级别及防洪标准 依据《水利水电工程等级划分及洪水标准》($L252-2000),郭圩水库设计总库 容130.00万m,属小(1)型水库，水库枢纽工程等级为N等，其主要永久性水工 建筑物级别为4级，次要建筑物为5级。 依据《防洪标准》(GB5021-2000)和水库枢纽工程等级，该工程设计标准为 30年一遇，校核标准为300年一遇。 1.5.2现状工程布置及主要建筑物型式 郭圩水库于1953年10月开工，1955年12月未完工蓄水，现有主坝长515m
