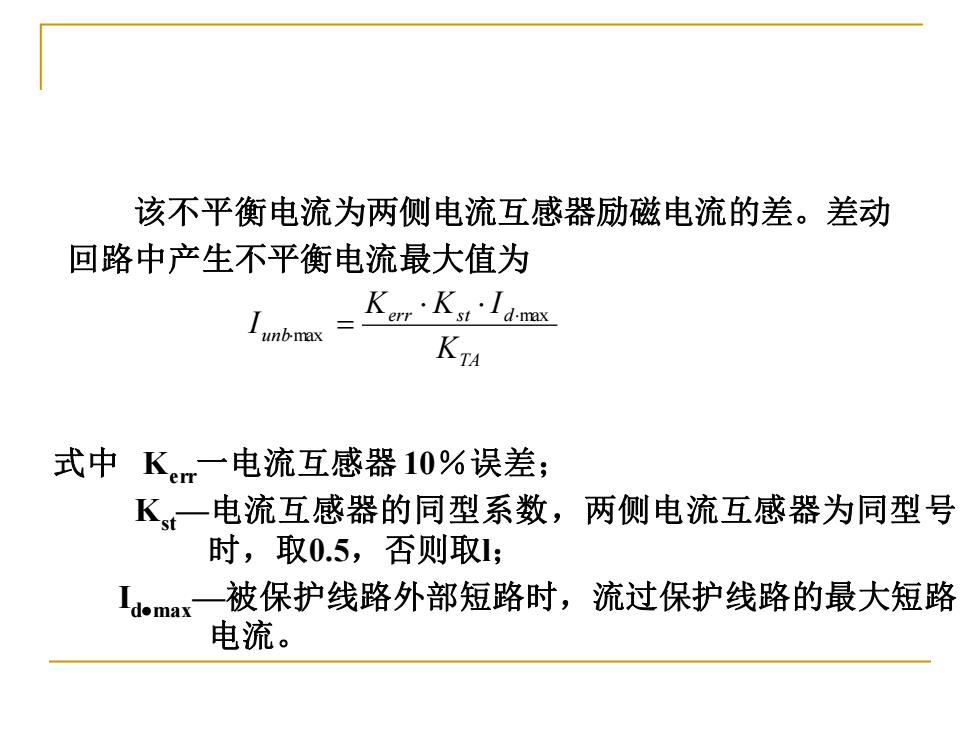

该不平衡电流为两侧电流互感器励磁电流的差。差动 回路中产生不平衡电流最大值为 Ken·Ki'Idm KTA 式中 Km一电流互感器10%误差； K一电流互感器的同型系数，两侧电流互感器为同型号 时，取0.5，否则取1； 、一被保护线路外部短路时，流过保护线路的最大短路 电流
该不平衡电流为两侧电流互感器励磁电流的差。差动 回路中产生不平衡电流最大值为 式中 Kerr一电流互感器 10％误差； Kst—电流互感器的同型系数，两侧电流互感器为同型号 时，取0.5，否则取l； Id•max—被保护线路外部短路时，流过保护线路的最大短路 电流。 TA err st d unb K K K I I max max =

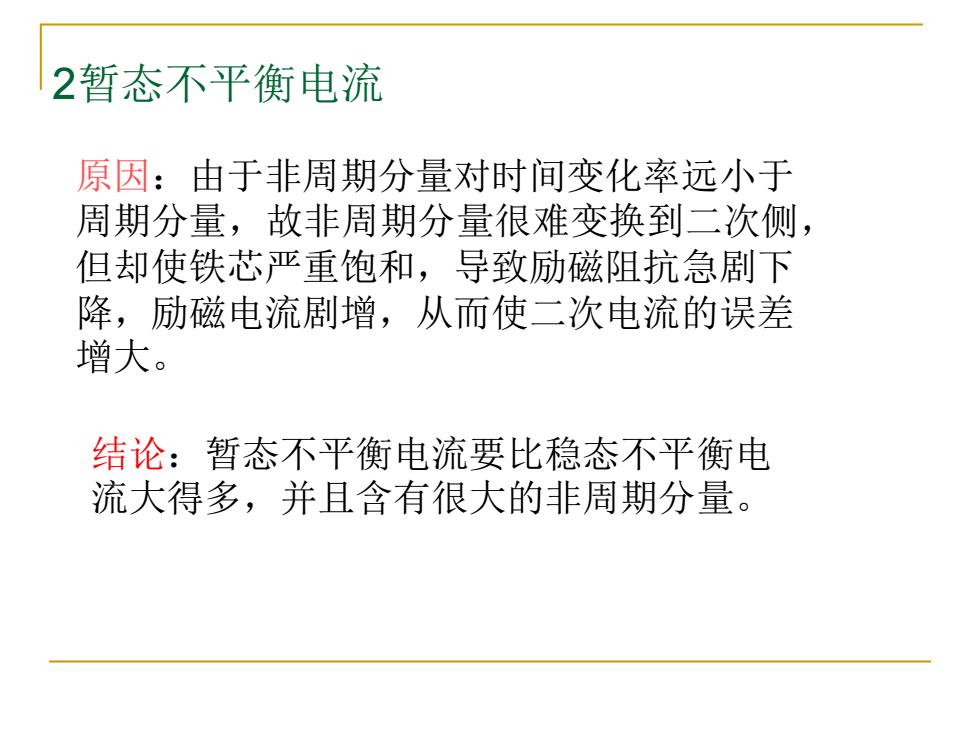

2暂态不平衡电流 原因：由于非周期分量对时间变化率远小于 周期分量，故非周期分量很难变换到二次侧， 但却使铁芯严重饱和，导致励磁阻抗急剧下 降，励磁电流剧增，从而使二次电流的误差 增大。 结论：暂态不平衡电流要比稳态不平衡电 流大得多，并且含有很大的非周期分量
2暂态不平衡电流 原因：由于非周期分量对时间变化率远小于 周期分量，故非周期分量很难变换到二次侧， 但却使铁芯严重饱和，导致励磁阻抗急剧下 降，励磁电流剧增，从而使二次电流的误差 增大。 结论：暂态不平衡电流要比稳态不平衡电 流大得多，并且含有很大的非周期分量
