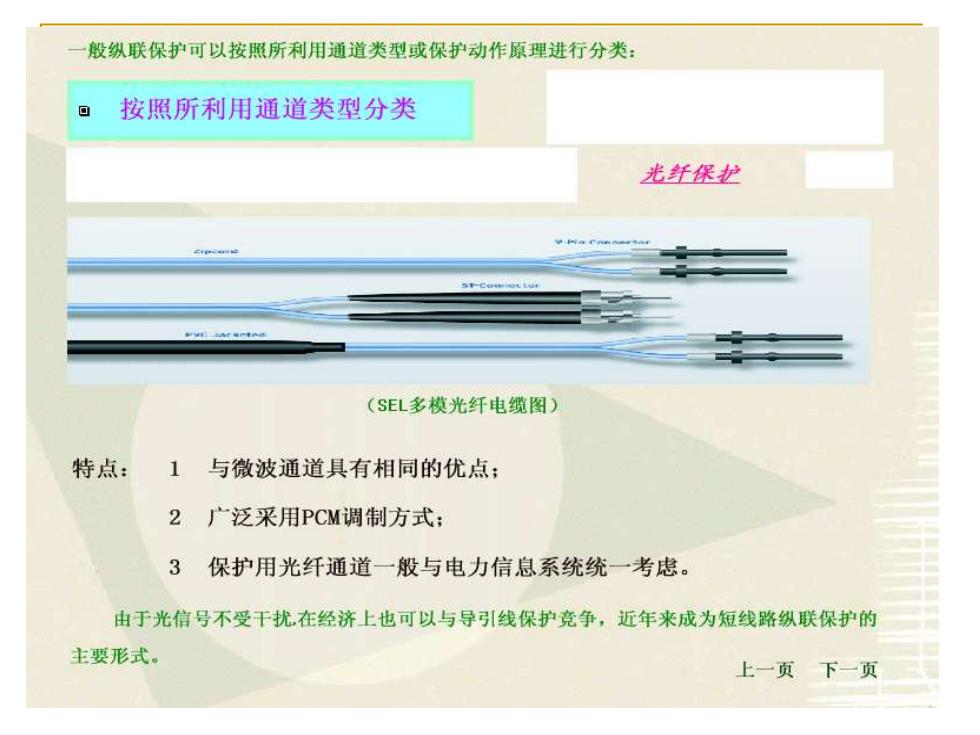

般纵联保护可以按照所利用通道类型或保护动作原理进行分类： 按照所利用通道类型分类 光并保把 (SEL多模光纤电缆图) 特点：1 与微波通道具有相同的优点； 2广泛采用PCM调制方式； 3保护用光纤通道一般与电力信息系统统一考虑。 由于光信号不受干扰在经济上也可以与导引线保护竞争，近年来成为短线路纵联保护的 主要形式。 上一页下一页
纵联差动保护的工作原理 电网的纵联差动保护反应被保护线路首末两端电流的 大小和相位，保护整条线路，全线速动。纵联差动保护原 理接线如下图所示。 流入继电器的电流为L,一'， 即为电流互感器二次电流的差。 差回路：继电器回路
－、纵联差动保护的工作原理 电网的纵联差动保护反应被保护线路首末两端电流的 大小和相位，保护整条线路，全线速动。纵联差动保护原 理接线如下图所示。 流入继电器的电流为I2—I2 ， 即为电流互感器二次电流的差。 差回路：继电器回路
正常运行：流入差回路的电流 i,=i,-i=4-30 KTA KTA 外部短路：流入差回路中的电流为 1,=i-1- ≈0 KTA KTA 被保护线路在正常运行及区外故障时，在理 想状态下，流入差动保护差回路中的电流为零。 实际上，差回路中还有一个不平衡电流L。差 动继电器K①的起动电流是按大于不平衡电流整 定的，所以，在被保护线路正常及外部故障时差 动保护不会动作
正常运行： 流入差回路的电流 外部短路：流入差回路中的电流为 被保护线路在正常运行及区外故障时，在理 想状态下，流入差动保护差回路中的电流为零。 实际上，差回路中还有一个不平衡电流Iunb。差 动继电器KD的起动电流是按大于不平衡电流整 定的，所以，在被保护线路正常及外部故障时差 动保护不会动作。 0 ' ' ' 1 1 = 2 − 2 = − TA TA r K I K I I I I 0 ' ' ' 1 1 = 2 − 2 = − TA d TA d r d d K I K I I I I

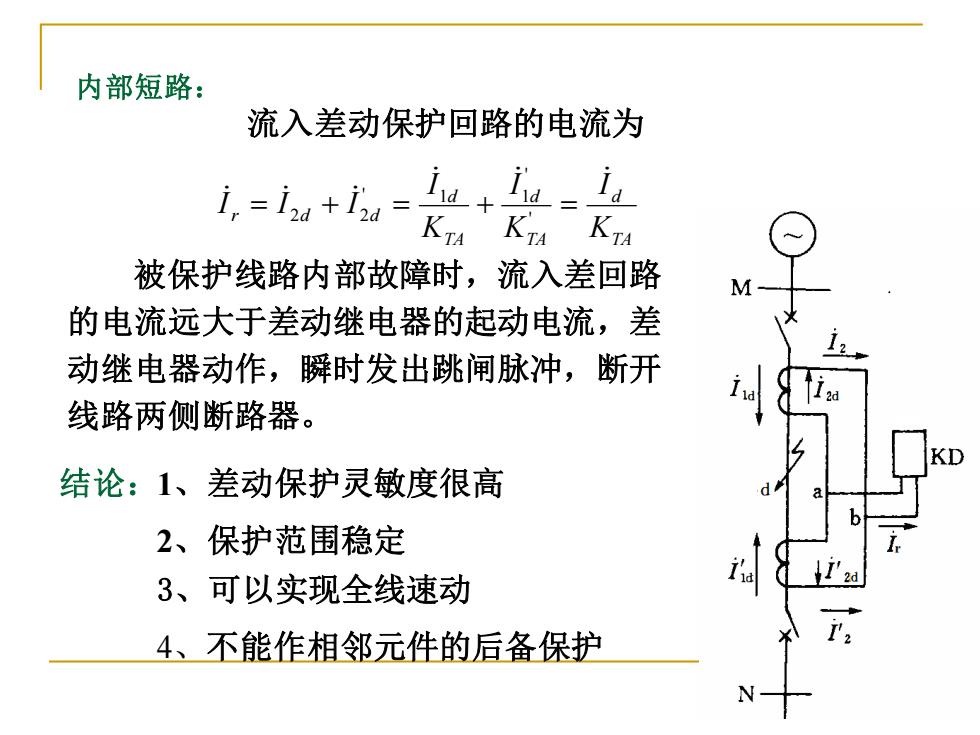

内部短路： 流入差动保护回路的电流为 1.=i+1=1+2-2 KTA KTA KT 被保护线路内部故障时，流入差回路 的电流远大于差动继电器的起动电流，差 动继电器动作，瞬时发出跳闸脉冲，断开 线路两侧断路器。 结论：1、差动保护灵敏度很高 2、保护范围稳定 3、可以实现全线速动 4、不能作相邻元件的后备保护
内部短路： 流入差动保护回路的电流为 被保护线路内部故障时，流入差回路 的电流远大于差动继电器的起动电流，差 动继电器动作，瞬时发出跳闸脉冲，断开 线路两侧断路器。 结论：1、差动保护灵敏度很高 2、保护范围稳定 3、可以实现全线速动 4、不能作相邻元件的后备保护 TA d TA d TA d r d d K I K I K I I I I = + = + = ' ' ' 1 1 2 2

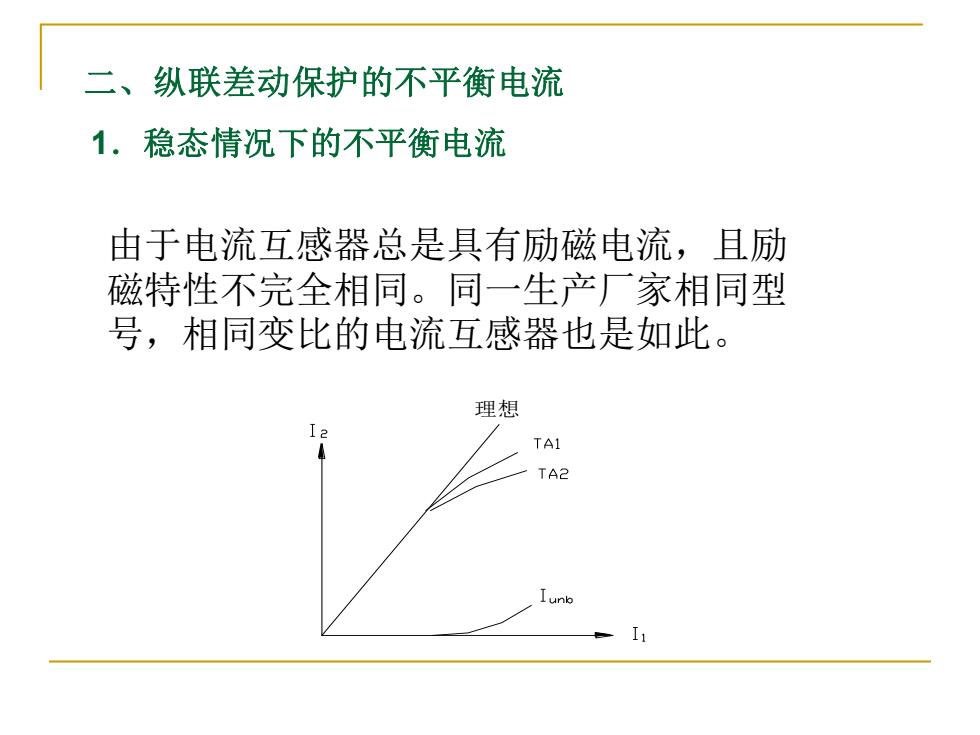

二、纵联差动保护的不平衡电流 1.稳态情况下的不平衡电流 由于电流互感器总是具有励磁电流，且励 磁特性不完全相同。同一生产厂家相同型 号，相同变比的电流互感器也是如此。 理想 TA1 TA2
二、纵联差动保护的不平衡电流 1．稳态情况下的不平衡电流 由于电流互感器总是具有励磁电流，且励 磁特性不完全相同。同一生产厂家相同型 号，相同变比的电流互感器也是如此。 理想
