6.2 杠规则 系统的量为n,各相的量为n(a),n(b).则：n=n(a)+n(b) 系统的组成为xB, 各相的组成为xB(a),xB(b) nB(a)=xB(a)*n(a),nB(b)=xB(b)*n(b) nB=n*xB=[n(a)+n(b)]*xB=nB(a)+nB(b)=xB(a)*n(a)+xB(b)*n(b) n(a)[xB-xB(a)]=n(b)[xB(b)-xB] 相当于力矩平衡 N(a)/n(b)=[xB(b)-xB]/[xB-xB(a)] 两相量或质量反比与相组成与系统组成差的绝对值 4上一内容 下一内容 ◇回主目录 ←返回 2009-6-2
上一内容 下一内容 回主目录 返回 2009-6-2 6.2 杠杆规则 系统的量为n,各相的量为n(a),n(b). 则：n=n(a)+n(b) 系统的组成为xB， 各相的组成为 xB(a),xB(b). nB(a)=xB(a)*n(a), nB(b)=xB(b)*n(b) nB=n*xB= [n(a)+n(b)]*xB= nB(a)+nB(b)=xB(a)*n(a)+xB(b)*n(b) n(a)[xB-xB(a)]=n(b)[xB(b)-xB] 相当于力矩平衡 N(a)/n(b)=[xB(b)-xB]/[xB-xB(a)] 两相量或质量反比与相组成与系统组成差的绝对值
6.3单组分体系的相图 相点 表示某个相状态（如相态、组成、温度 等)的点称为相点。 系统点 相图中表示体系总状态的点称为系统点。 在Tx图上，物系点可以沿着与温度坐标平行的垂线 上、下移动：在水盐体系图上，随着含水量的变 化，物系点可沿着与组成坐标平行的直线左右移动。 在单相区，物系点与相点重合；在两相区中， 只有物系点，它对应的两个相的组成由对应的相点 表示。 4上一内容 ·下一内容 ◇回主目录 ←返回 2009-6-2
上一内容 下一内容 回主目录 返回 2009-6-2 6.3 单组分体系的相图 相点 表示某个相状态（如相态、组成、温度 等）的点称为相点。 系统点 相图中表示体系总状态的点称为系统点。 在T-x图上，物系点可以沿着与温度坐标平行的垂线 上、下移动；在水盐体系图上，随着含水量的变 化，物系点可沿着与组成坐标平行的直线左右移动。 在单相区，物系点与相点重合；在两相区中， 只有物系点，它对应的两个相的组成由对应的相点 表示

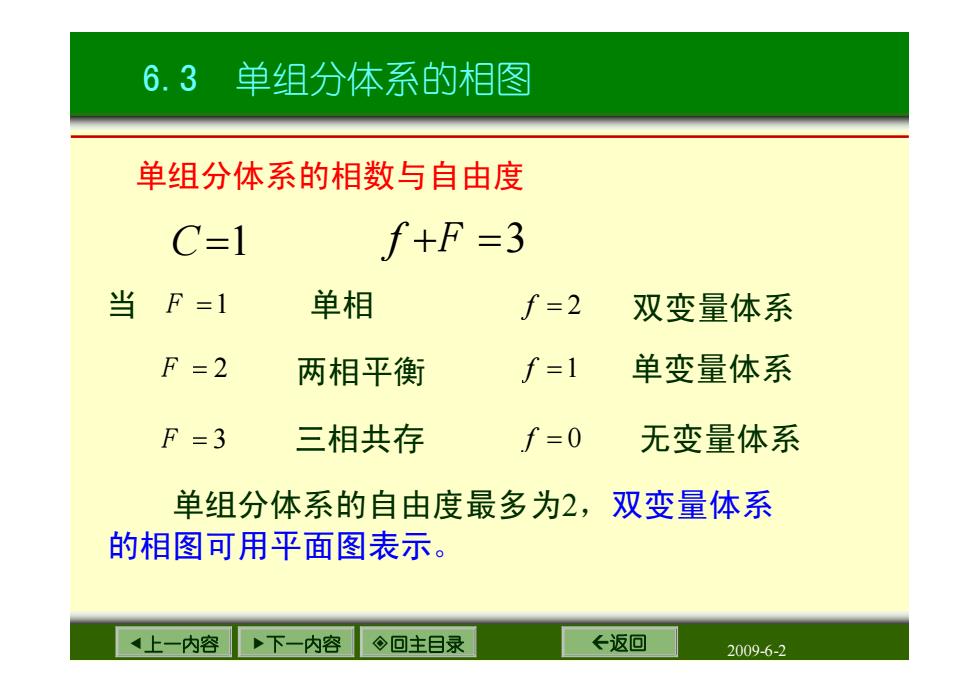

6.3单组分体系的相图 单组分体系的相数与自由度 C=1 f+F=3 当 F=1 单相 f=2 双变量体系 F=2 两相平衡 f=1 单变量体系 F=3 三相共存 f=0 无变量体系 单组分体系的自由度最多为2，双变量体系 的相图可用平面图表示。 4上一内容 下一内容 ◇回主目录 ←返回 2009-6-2
上一内容 下一内容 回主目录 返回 2009-6-2 6.3 单组分体系的相图 C1 f F 3 当 F 1 单相 f 2 双变量体系 F 2 两相平衡 f 1 单变量体系 F 3 三相共存 f 0 无变量体系 单组分体系的自由度最多为2，双变量体系 的相图可用平面图表示。 单组分体系的相数与自由度

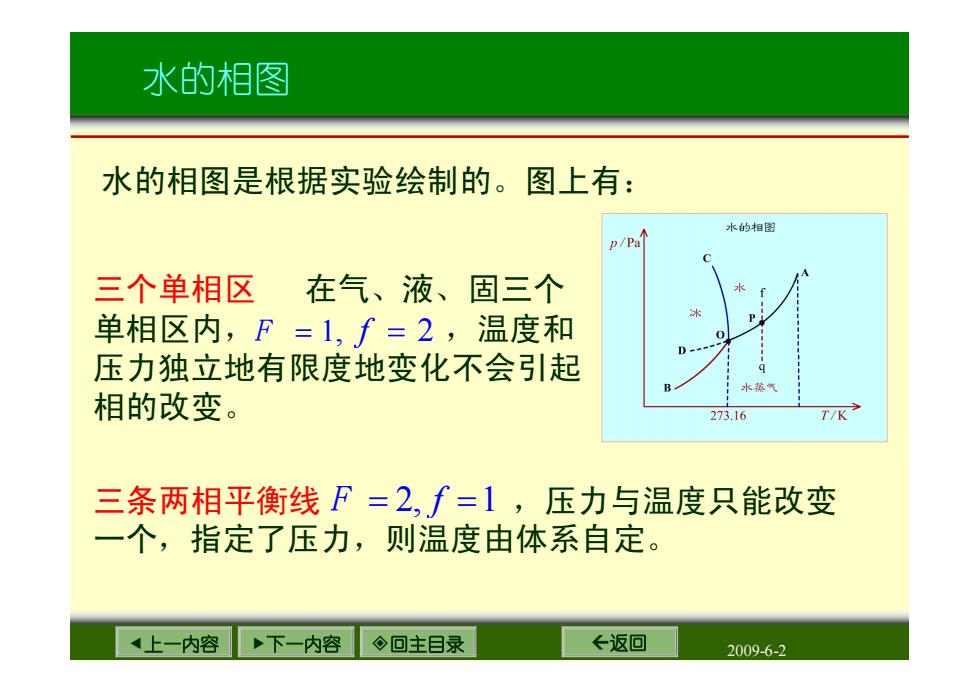

水的相图 水的相图是根据实验绘制的。图上有： 水的相图 三个单相区 在气、液、固三个 单相区内，F=1,f=2,温度和 压力独立地有限度地变化不会引起 水蒸 相的改变。 273.16 K 三条两相平衡线F=2,f=1,压力与温度只能改变 一个，指定了压力，则温度由体系自定。 4上一内容 ·下一内容 ◇回主目录 ←返回 2009-6-2
上一内容 下一内容 回主目录 返回 2009-6-2 水的相图 水的相图是根据实验绘制的。图上有： 三个单相区 在气、液、固三个 单相区内， ，温度和 压力独立地有限度地变化不会引起 相的改变。 F 1, f 2 三条两相平衡线 ，压力与温度只能改变 一个，指定了压力，则温度由体系自定。 F 2, 1 f

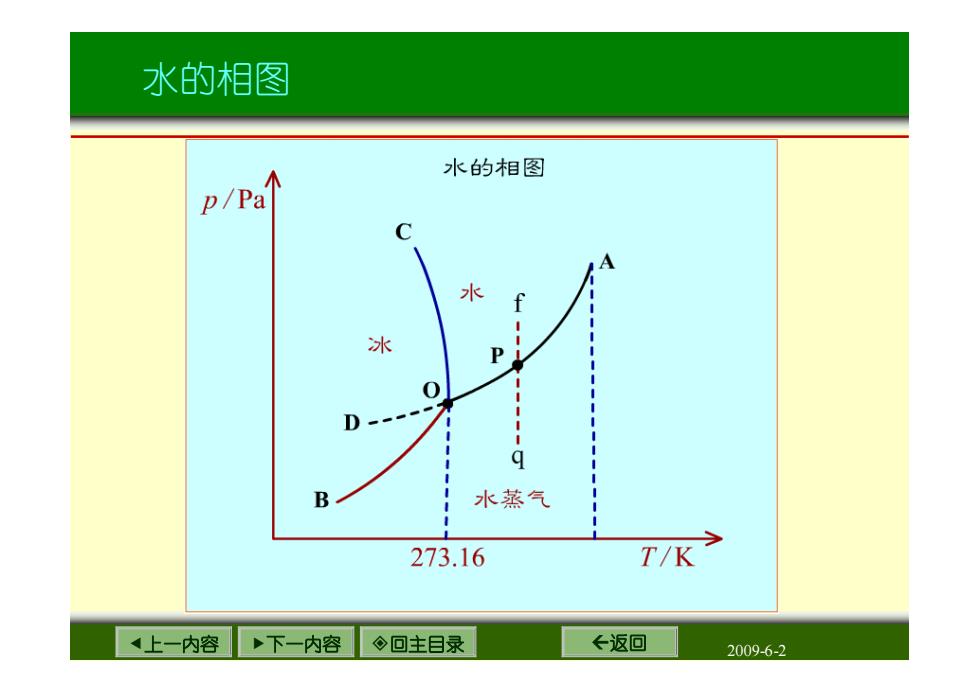

水的相图 水的相图 p/Pa 冰 D q B 水蒸气 273.16 T/K≥ 上一内容 >下一内容 ◇回主目录 ←返回 2009-6-2
上一内容 下一内容 回主目录 返回 2009-6-2 水的相图
