试卷代号：2415 座位号■ 中央广播电视大学2006一2007学年度第二学期“开放专科”期末考试 数控技术专业机械制图 试题 2007年7月 题 号 二 三 总 分 数 说明：1，文字答题用笔不限。 2.作图用铅笔，并注意将无必要的线条擦除。 3.可用徒手法作图，应该做到图形比例、几何形状基本准确。 得 分 评卷人 一、判断空间位置(30分) 已知儿何体如轴侧图A-1所示。 1.判断直线AB、CD、平面P和平面Q的对投影 面的相对位置： 直线AB在 面有积聚性，因此 称之为该投影面的 直线(C)在 面反映实长，因此 称之为该投影面的 P 平面P在 面有积聚性，因此称 D 之为该投影面的 图A-1 平面Q在 面有积聚性，因此 称之为该投影面的 1915
试卷代号 :2415 座位号巨口 中央广播电视大学2006-2007学年度第二学期“开放专科”期末考试 数控技术专业 机械制图 试题 zoos年 7月 题 号 总 分 分 数 说明:1.文字答题用笔不限。 2.作图用铅笔 ，并注意将无必要的线条擦除。 3.可用徒手法作图 ，应该做到图形 比例 、几何形状基本准确。 一、判断空间位置(30分) 已知儿何体如轴侧 图 A-1所示 。 判断直线 A13,CD、平面 P和平面 Q的对投影 而的相对位置 : 直线 A }3在 面有 积 聚性 ，因此 称之为该投影面灼 直线 (' i)在 面反映实一长，因此 称之 与该投a1;,3}而的 平面 I'在 面有积聚性 ，因此称 之为该投影面的 图 A-1 平面 Q 在 面有积 聚性 ，因此 称之为该投影面的 1915
2.在图A-2的三视图中分别标出直线AB、CD、平面P和平面Q的三个投影。（每坐标 1分) C" 图A-2 得分 评卷人 二、读图（共35分） 1.几何体如图A-3左图所示，请画出正等轴侧图（要求图形表达正确）(15分) 图A-3 1916
2.在图 A-2的三视图中分别标出直线 A13,CD、平面 P和平面 Q的三个投影。(每坐标 1分) 图 A-2 得 分 评卷人 二、读 图(共 35分 ) 1.几何体如图A-3左图所示，请画出正等轴侧图(要求图形表达正确)<15分) }/ 、\、 \\ \\ \\ 图 A-3
2.图A-4为轴零件示意图，读图并完成以下问题：(20分) (1)试在图右下方画零件的出C向视图（尺寸从图中量取，不注尺寸，不画虚线） (2)读图并填空： a.该零件最低表面粗糙度表面的Ra值为 ;要求最光的表面其Ra值为 b.Φ28js6轴段的公称尺寸为 ,下偏差为 ,上偏差为 森 91 LAYEO 04 对 锅 5 200p92毫 1917
2.图A-4为轴零件示意图，读图并完成以下问题:(20分) (1)试在图右下方画零件的出C向视图(尺寸从图中量取，不注尺寸，不画虚线) (2)读图并填空: a.该零件最低表面粗糙度表面的 Ra值 为 ;要求 最光的表面其 Ra值 为 b. }28js6轴段的公称尺寸为 ，下偏差为 ，上偏差为 甘。试 团 1917

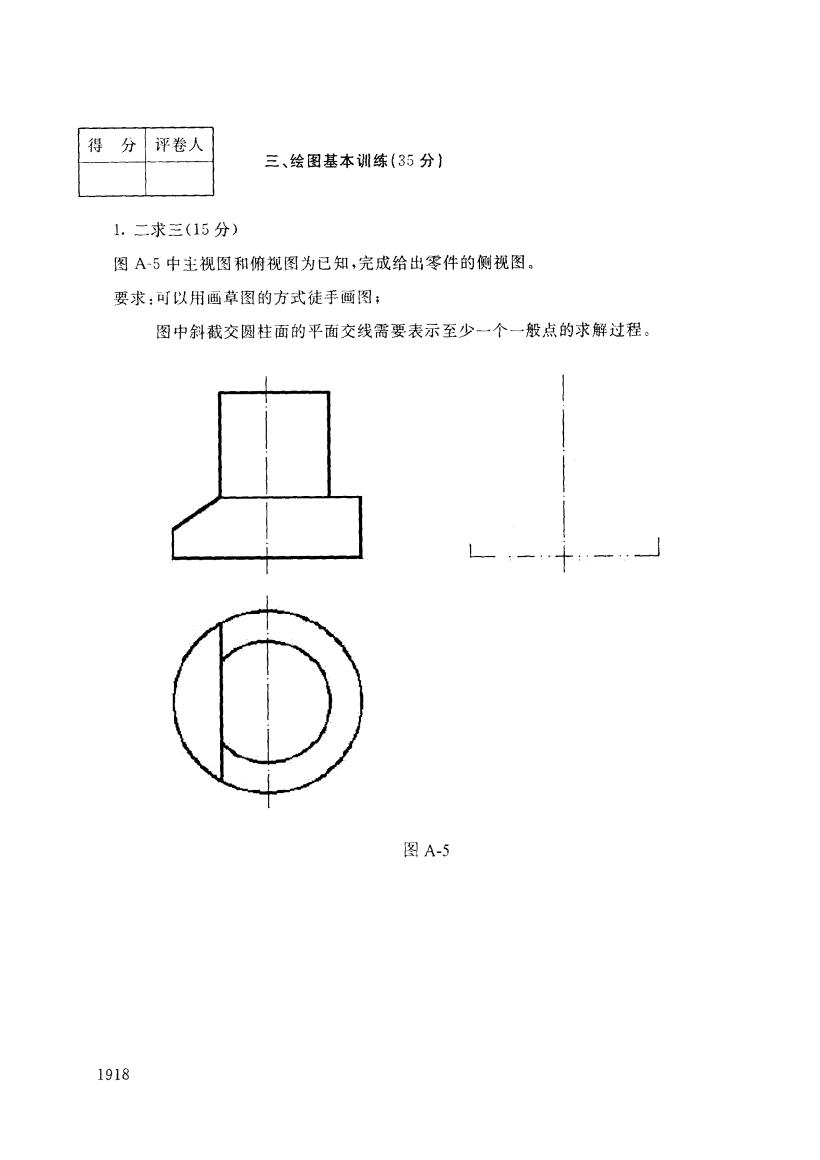

得 分 评卷人 三、绘图基本训练(35分) 1.二求三(15分) 图A-5中主视图和俯视图为已知，完成给出零件的侧视图。 要求：可以用画草图的方式徒手画图： 图中斜截交圆柱面的平面交线需要表示至少一个一般点的求解过程。 图A-5 1918
得 分 评 卷 人 三、绘图基本训练(3}分 ) 1.二求三(IJ分) 图 A-5中主视图和俯视图为已知 ，完成给出零件的侧视图。 要求:可以用画草图的方式徒手画图; 图中斜截交圆柱面的平面交线需要表示至少一个一般点的求解过程。 匕一 十 习 图 A一5 1918
2.图A6为一个简化零件的视图，请完成该零件的主视图，并取全剖视。(20分) 图A-6 1919
