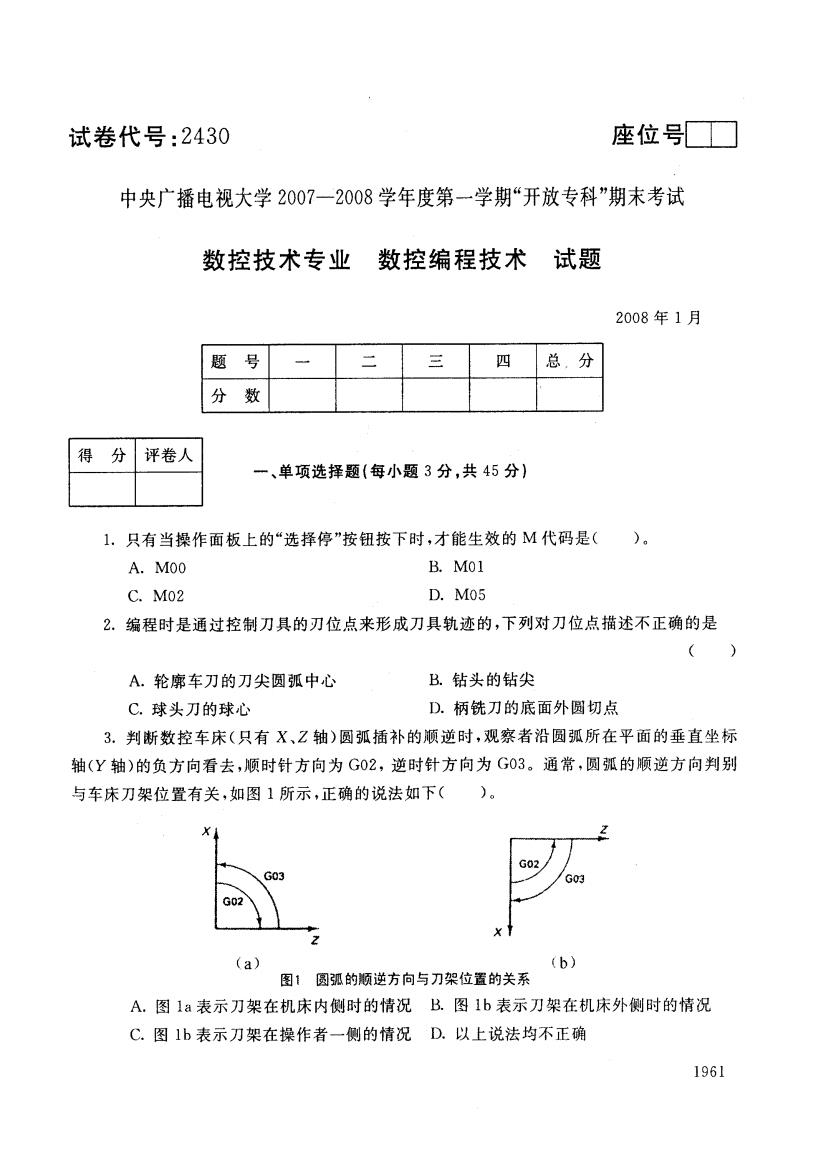

试卷代号：2430 座位号■ 中央广播电视大学2007一2008学年度第一学期“开放专科”期末考试 数控技术专业 数控编程技术试题 2008年1月 题 号 二 三 四 总，分 分 数 得 分 评卷人 一、单项选择题（每小题3分，共45分） 1,只有当操作面板上的“选择停”按钮按下时，才能生效的M代码是( )。 A.M00 B.M01 C.Mo2 D.M05 2.编程时是通过控制刀具的刀位点来形成刀具轨迹的，下列对刀位点描述不正确的是 () A.轮廓车刀的刀尖圆弧中心 B.钻头的钻尖 C.球头刀的球心 D.柄铣刀的底面外圆切点 3.判断数控车床（只有X、Z轴）圆弧插补的顺逆时，观察者沿圆弧所在平面的垂直坐标 轴(Y轴)的负方向看去，顺时针方向为G02,逆时针方向为G03。通常，圆弧的顺逆方向判别 与车床刀架位置有关，如图1所示，正确的说法如下()。 G02 G03 G03 G02 (a) (b) 图1圆弧的顺逆方向与刀架位置的关系 A,图1a表示刀架在机床内侧时的情况B.图1b表示刀架在机床外侧时的情况 C.图1b表示刀架在操作者一侧的情况D.以上说法均不正确 1961
试卷代号:2430 座位号仁工口 中央广播电视大学2007-2008学年度第一学期“开放专科”期末考试 数控技术专业 数控编程技术 试题 Zoos年 1月 题 号 四 总 分 分 数 得 分 评卷人 一、单项选择题 (每小题 3分 ，共 45分) 1.只有当操作面板上的“选择停”按钮按下时，才能生效的 M 代码是( )。 A. M 00 B. M 01 C. M 02 D. M05 2.编程时是通过控制刀具的刀位点来形成刀具轨迹的，下列对刀位点描述不正确的是 ( ) A.轮廓车刀的刀尖圆弧中心 B.钻头的钻尖 C.球头刀的球心 D.柄铣刀的底面外圆切点 3.判断数控车床(只有 X,Z轴)圆弧插补的顺逆时，观察者沿圆弧所在平面的垂直坐标 轴(Y轴)的负方向看去，顺时针方向为 G02，逆时针方向为 G03。通常，圆弧的顺逆方向判别 与车床刀架位置有关，如图 1所示，正确的说法如下( )。 (a) (b) 图飞 圆弧的顺逆方向与刀架位置的关系 A.图 la表示刀架在机床内侧时的情况 C.图 1b表示刀架在操作者一侧的情况 图 1b表示刀架在机床外侧时的情况 以上说法均不正确 且 D 1961
4.在进行精加工编程时，影响已加工表面的车刀几何角度是()。 A.车刀的前角 B.车刀的后角 C.车刀的主偏角 D.车刀的副偏角 5.在数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行轮廓铣削 粗、精加工时，还可进行加工余量的补偿，设刀具半径为r,精加工时半径方向余量为△，则最后 一次粗加工走刀的半径补偿量为( A.2r+△ B.A C.r十A D.r 6.在如2图所示的孔系加工中，对加工路线描述最全面的是( )。 Y 对刀点 财刀点 、① ① b) 图2孔系加工路线方案比较 A.图2a满足加工路线最短的原则 B.图2b满足定位精度最高的原则 C.图2a易引人反向间隙误差 D.以上说法均正确 7.对盘类零件进行车削加工时，通常其径向尺寸大于轴向尺寸，若车床采用FANUC Oi 数控系统，应选用( )固定循环指令进行粗车循环加工。 A.G71 B.G72 C.G73 D.G74 1962
4.在进行精加工编程时 ，影响已加工表面的车刀几何角度是( )。 A.车刀的前角 B。车刀的后角 C.车刀的主偏角 D.车刀的副偏角 5.在数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行轮廓铣削 粗、精加工时，还可进行加工余量的补偿，设刀具半径为 r，精加工时半径方向余量为乙，则最后 一次粗加工走刀的半径补偿量为( )。 A. 2 r十乙 B.乙 C. r十Q D. r 6.在如 2图所示 的孔系加工中，对加工路线描述最全面的是( )。 对刀点 } ,---川」---一 弓 。 X .》 b) 图2 孔系加工路线方案比较 A.图 2a满足加工路线最短的原则 B.图 2b满足定位精度最高的原则 C.图 2a易引人反 向间隙误差 D.以上说法均正确 7.对盘类零件进行车削加工时，通常其径向尺寸大于轴向尺寸，若车床采用 FANUC Oi 数控系统，应选用 ( A. G71 )固定循环指令进行粗车循环加工。 H.G72 C. G73 D. G74 1962
8.FANUC数控系统中，程序段G04X5.0,表示()。 A.X坐标轴方向移动5毫米 B.主轴暂停5秒钟 C.主轴暂停5毫秒 D.进给轴暂停5秒钟 9.在数控系统中，用于控制机床或系统开关功能的指令是()。 A.M代码 B.F代码 C.G代码 D.T代码 10.图3所示为孔加工循环指令的动作， 根据动作步序可以判断，该指令为()。 迅速到孔彻 Xa、Ym 初始平 A.G85 B.G83 R平面X、Y 迅速移到 下-…孔. C.G81 D.G73 11.对一棒料进行粗加工时，若工件的直 径为100mm,主轴转速为500r/min,则工件 图3某固定循环指令的动作步序 的表面线速度约为( )m/min。 A.15.7 B.157 C.200 D.314 12.下列程序段中，能实现恒线速度控制的是()。 A.G97S100F0.1G50S1500 B.G96S100F0.1G50S2000 C.G95S100F0.1(G50S2000 13.在铣削固定循环中，用于孔定位并且可以越障的平面是()。 A.R点平面 B.工件的上表面 C.初始平面 D.高于最低参考平面的任意平面 19G3
8. FAPJUC数控系统 中，程序段 G04 X5. 0，表示( A. X坐标轴方向移动 5毫米 主轴暂停 5秒钟 主轴暂停 5毫秒 D.进给轴暂停 5秒钟 9.在数控系统中，用于控制机床或系统开关功能的指令是( A. M代码 B. F代码 C. G代码 D. T代码 10.图 3所示为孔加工循环指令的动作， 根据动作步序可以判断 ，该指令为( )。 A. G85 B. G83 C. G81 D. G73 11.对一棒料进行粗加工时，若工件的直 径为 100mm，主轴转速为 500r/min，则工件 图3 的表面线速度约为( )mfmino A. 15. 7 B. 157 C. 200 D. 314 12.下列程序段中，能实现恒线速度控制的是( )。 A. G97 S100 F0. 1 G50 S1500 I3. (796 S100 F0. 1 G50 S2000 C. G95 S100 F0. 1 G50 S2000 13.在铣削固定循环中，用于孔定位并且可以越障的平面是( A. R点平面 13.工件的上表面 C.初始平面 D.高于最低参考平面的任意平面 某固定循环指令的动作步序 19G3
14.下列叙述中，不属于确定加工路线原则的是()。 A.加工路线应保证被加工零件的精度和表面粗糙度，且效率较高 B.使数值计算简单，以减少编程工作量 C.尽量采用工序集中，先孔后面的顺序 D.应使加工路线最短，这样既可以减少程序短，又可以减少空刀时间 15.圆弧AB的圆心位于坐标原点，使用圆弧 插补指令及地址I、J编写如图4所示的圆弧，正确 -X (0,0) 的程序是()。 A(80,-10) A.G02X10Y-80.0I80.0J-10.0; B.G02X10Y-80.0I-80.0J10.0: C.G03X10Y-80.01-10.0J80.0: D.G02X10Y-80.01-10.0J80.0: B(i0,80)图4图孤插补 得 分 评卷人 二、判断题（每小题2分，共20分） 1.刀具功能称为T功能，它是进行刀具路径选择和进行换刀操作的功能。() 2.非模态代码只在写该该代码的程序段中有效，如G04、M02等。() 3.当用向量表示圆孤圆心坐标时，定义向量的方向为圆弧圆心指向圆孤终点。() 4.执行M00指令后，机床运动终止，重新按动启动按钮后，再继续执行后面的程序段。() 5.在FANUC数控系统的铣削固定循环指令中，用于锪孔加工的指令是G82。() 6.刀补的建立和取消在任何程序段中都可以实现。() 7.在编写螺纹加工程序时，必须考虑引入、引出距离，以保证螺纹的螺距恒定。（) 8.用G54~G59建立工件坐标系，工件坐标原点与机床坐标原点（参考点）的偏移量不出 现在程序中，而是放在寄存器中。() 9.在用G00进行快速定位时，刀具的路线一定为直线，不仅移动速度快，而且定位准确， 安全、高效。() 10.无论什么数控系统，指令代码G71只用于轮廓粗车固定循环，而G70用于轮廓精车 加工。() 1964
14.下列叙述中，不属于确定加工路线原则 的是( )。 A.加工路线应保证被加工零件的精度和表面粗糙度，且效率较高 B.使数值计算简单，以减少编程工作量 C二尽量采用工序集中，先孔后面的顺序 D.应使加工路线最短 ，这样既可以减少程序短 ，又可以减少空刀时间 一诌 印 f -“ 15.圆弧 AB的圆心位于坐标原点，使用圆弧 插补指令及地址 I,J编写如图 4所示的圆弧，正确 的程序是( )。 A. G02 X10 Y-80. 0 I80. 0 J- 10. 0; co,o} B. G02 X10 Y- 80. 0 I- 80. 0 J10. 0; C. G03 X10 Y-80. 0 I- 10. 0 J80. 0; D. G02 X10 Y-80. 0 I- 10. 0 J80. 0; } c io,-so)图4圆弧插补 得 分 评卷人 二、判断题(每小题 2分.共 20分 } 1.刀具功能称为 T功能，它是进行刀具路径选择和进行换刀操作的功能。( ) 2.非模态代码只在写该该代码的程序段中有效，如G04 , M02等。( ) 3.当用向量表示圆弧圆心坐标时，定义向量的方向为圆弧圆心指向圆弧终点。( ) 4.执行M00指令后，机床运动终止，重新按动启动按钮后，再继续执行后面的程序段。( ) 5.在 FANUC数控系统的铣削固定循环指令中，用于惚孔加工的指令是 G82 0( ) 6.刀补的建立和取消在任何程序段中都可以实现。( ) 7.在编写螺纹加工程序时，必须考虑引入 、引出距离 ，以保证螺纹的螺距恒定。( ) 8，用G54-}-G59建立工件坐标系，工件坐标原点与机床坐标原点(参考点)的偏移量不出 现在程序中，而是放在寄存器中。( ) 9.在用 G00进行快速定位时，刀具的路线一定为直线，不仅移动速度快，而且定位准确， 安全、高效。( ) 10.无论什么数控系统，指令代码 G71只用于轮廓粗车固定循环，而 G70用于轮廓精车 加Z。( ) 1964
得 分 评卷人 三、简答题（每小题5分，共10分） 1.刀具半径补偿的作用是什么？刀具半径补偿分哪几步？在什么移动指令下建立与取 消用刀具半径补偿功能？ 2.简述数控编程的主要步骤及其首件试切的作用？ 得 分 评卷人 四、综合题（共25分） 1.根据图5a所示的图纸，工件坐标系已标出。如果最后精加工凹槽的轨迹如图5b,编程 时采用刀具半径补偿和长度补偿功能，仔细阅读图纸，请把程序补齐。(14分) 70 A-A 5 A 15 ® PI ⊕ R20 2-R3 45 0 P2 8 6 25 A 100 {a) 刀具轨查 刀具起点和终点 (b） 图5铣削加工零件 1965
得 分 评卷人 三、简答题 (每小题 5分 ，共 10分) 1.刀具半径补偿的作用是什么?刀具半径补偿分哪几步?在什么移动指令 卜建立与取 消用刀具半径补偿功能? 2.简述数控编程的主要步骤及其首件试切的作用? 得 分 评卷人 四、综合题 (共 25分 ) 1.根据图5a所示的图纸，工件坐标系已标出。如果最后精加工凹槽的轨迹如图5b，编程 时采用刀具半径补偿和长度补偿功能，仔细阅读图纸，请把程序补齐。t14分) A-A 卜 令 ·寸 刀其轨迹 一，‘孟‘订卜一,}补. 认一) ，。}+' }?}一‘一，厂 一 一一\、之二扮...,}}.} (b) 图5 铣削加工零件 1965
