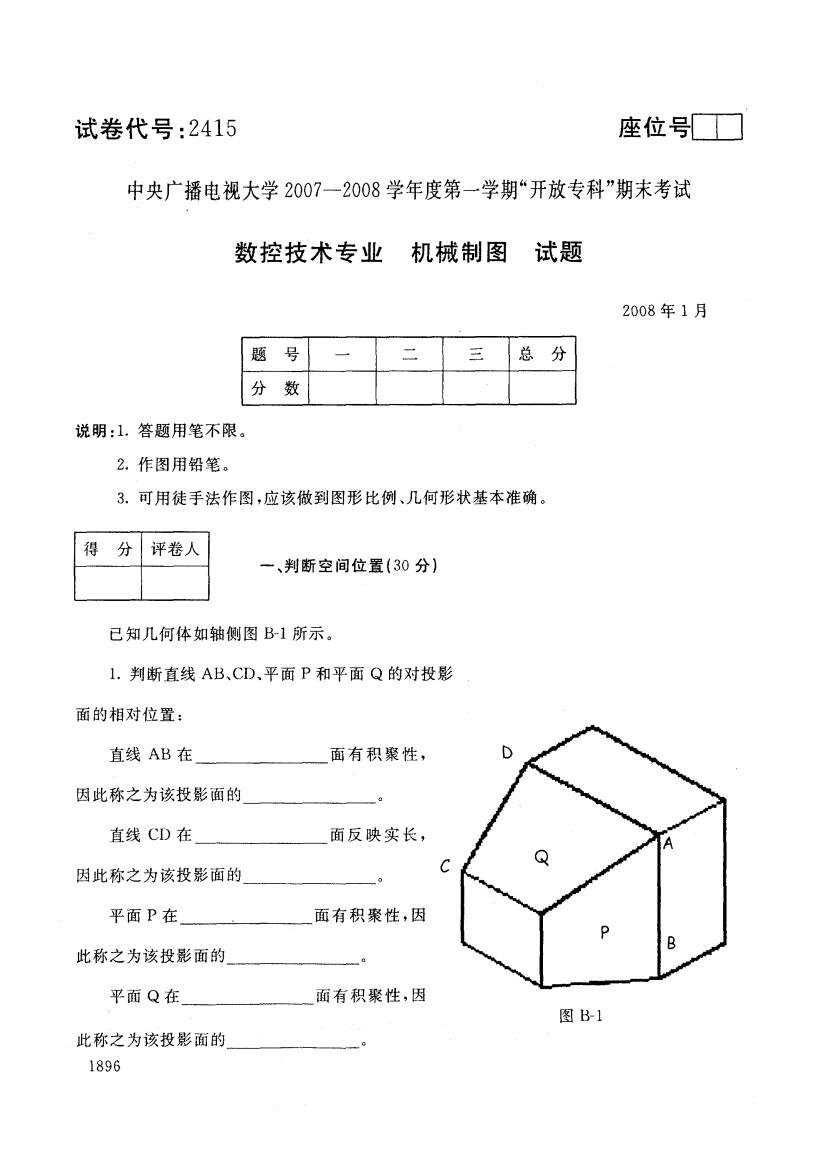

试卷代号：2415 座位号■■ 中央广播电视大学2007一2008学年度第一学期“开放专科”期末考试 数控技术专业 机械制图 试题 2008年1月 题 号 三 总 分 分数 说明：1.答题用笔不限。 2.作图用铅笔。 3.可用徒手法作图，应该做到图形比例、几何形状基本准确。 得 分 评卷人 一、判断空间位置(30分) 已知几何体如轴侧图B1所示。 1.判断直线AB、CD、平面P和平面Q的对投影 面的相对位置： 直线AB在 面有积聚性， 0 因此称之为该投影面的 直线CD在 面反映实长， 因此称之为该投影面的 C 平面P在 面有积聚性，因 p B 此称之为该投影面的 平面Q在 面有积聚性，因 图B1 此称之为该投影面的 1896
试卷代号:2415 座位号口习 中央广播电视大学2007-2008学年度第一学期“开放专科”期末考试 数控技术专业 机械制图 试题 zoos年 i月 题 号 总 分 分 数 说明:i.答题用笔不限。 z.作图用铅笔。 3.可用徒手法作 图，应该做到图形比例、几何形状基本准确 。 得 分 评卷人 一、判断空间位置(30分) 已知几何体如轴侧图 B-1所示。 1.判断直线 A13,CD、平面 P和平面 Q 的对投影 面的相对位置: 直线 AB在 面有 积聚性 ， 因此称之为该投影面的 直线 CD在 面反 映实长 ， 因此称之为该投影面的 平 面 P在 面有积聚性 ，因 此称之为该投影面的 平面 R在 面有积聚性 ，因 图 B一1 此称之为该投影面的 1896
2.在图B2的三视图中分别标出直线AB、CD、平面P和平面Q的三个投影。（每坐标 1分) (c) 图B2 得 分 评卷人 二、读图（共35分） 1.几何体如图B3左图所示，请画出正等轴侧图（要求图形表达正确）(15分) 图B-3 1897
2.在图B-2的三视图中分别标出直线 AB, CD、平面 P和平面 Q的三个投影。(每坐标 1分) (c') 图 13-2 得 分 评卷人 二、读图(共 35分) 1.几何体如图B-3左图所示，请画出正等轴侧图(要求图形表达正确)(15分) // // .习 / /尹 图 13-3 1897

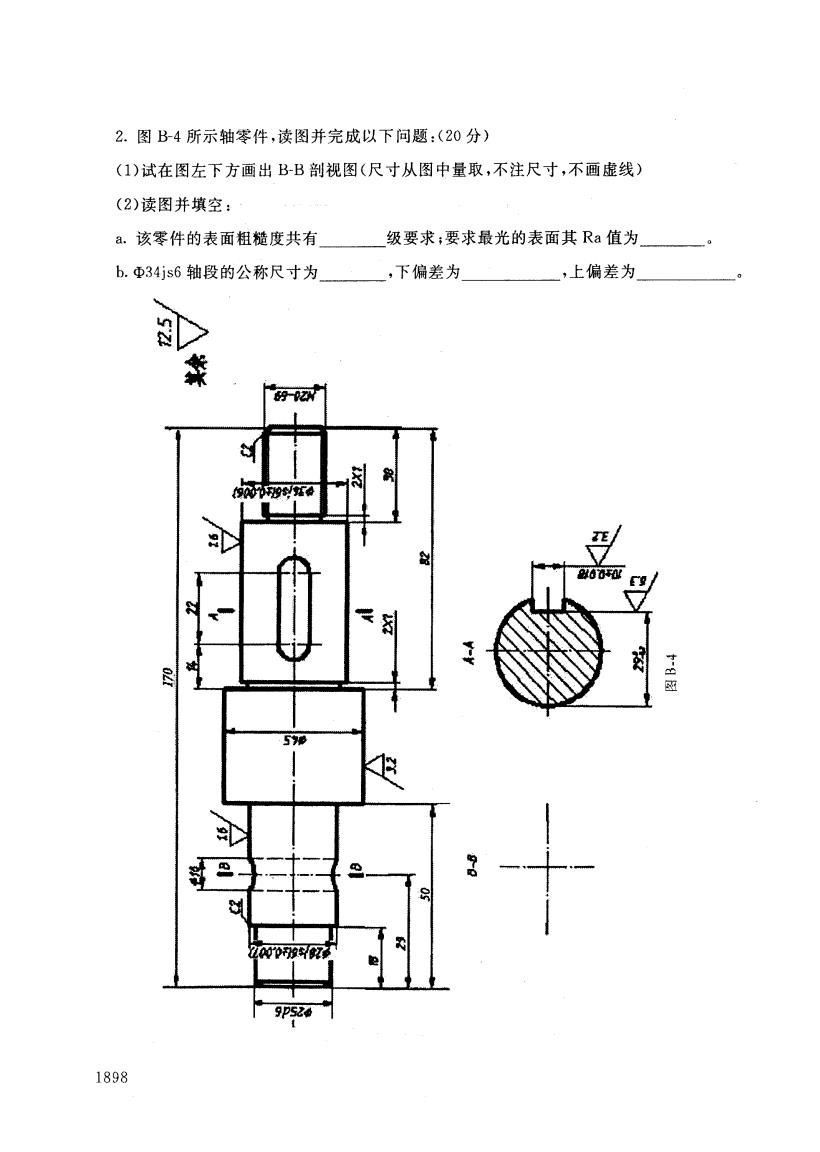

2.图B4所示轴零件，读图并完成以下问题：(20分) (1)试在图左下方画出BB剖视图（尺寸从图中量取，不注尺寸，不画虚线） (2)读图并填空： a.该零件的表面粗糙度共有 级要求；要求最光的表面其Ra值为 b.Φ34js6轴段的公称尺寸为 ,下偏差为 ,上偏差为 921 00形话a 608 对 民 幸·家 50 D 000p7 9p520 1898
2.图13-4所示轴零件，读图并完成以下问题;<20分) <1)试在图左下方画出B-B剖视图(尺寸从图中量取，不注尺寸，不画虚线) (2)读图并填空: a.该零件的表面粗糙度共有_ 级要求;要求最光的表面其Ra值为_ 。 b. }34js6轴段的公称尺寸为_ ，下偏差为_ ，上偏差为_ 。 }侧c吸 ， 心 一 十 一 1898

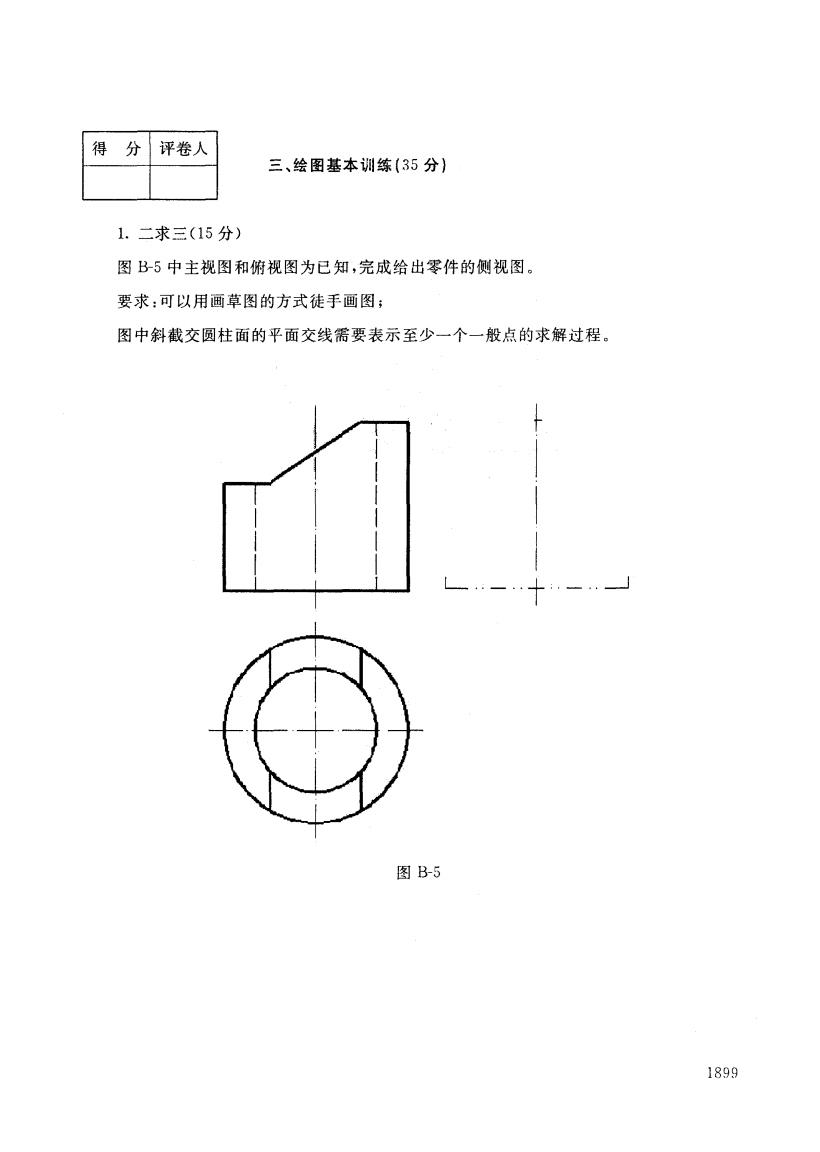

得分 评卷人 三、绘图基本训练(35分) 1.二求三(15分) 图B5中主视图和俯视图为已知，完成给出零件的侧视图。 要求：可以用画草图的方式徒手画图； 图中斜截交圆柱面的平面交线需要表示至少一个一般点的求解过程。 .4 图B-5 1899
得 分 评卷人 三、绘图基本训练(,3 5分 ) 1.二求三 (15分) 图 B-5中主视图和俯视图为已知，完成给出零件的侧视图。 要求:可以用 画草图的方式徒手画图; 图中斜截交圆柱面的平面交线需要表示 至少一个一般点的求解过程。 一 J 干 ! | | 山 匕一 1! 图 B-5 1899
2.图B6为一个简化零件的视图，请在图B7中完成该零件的主视图，并取全剖视。(20分) 图B-6 图B7 1900
2.图I}6为一个简化零件的视图，请在图&7中完成该零件的主视图，并取全剖视。(2。分) 图 B-6 图 B-7 1900
