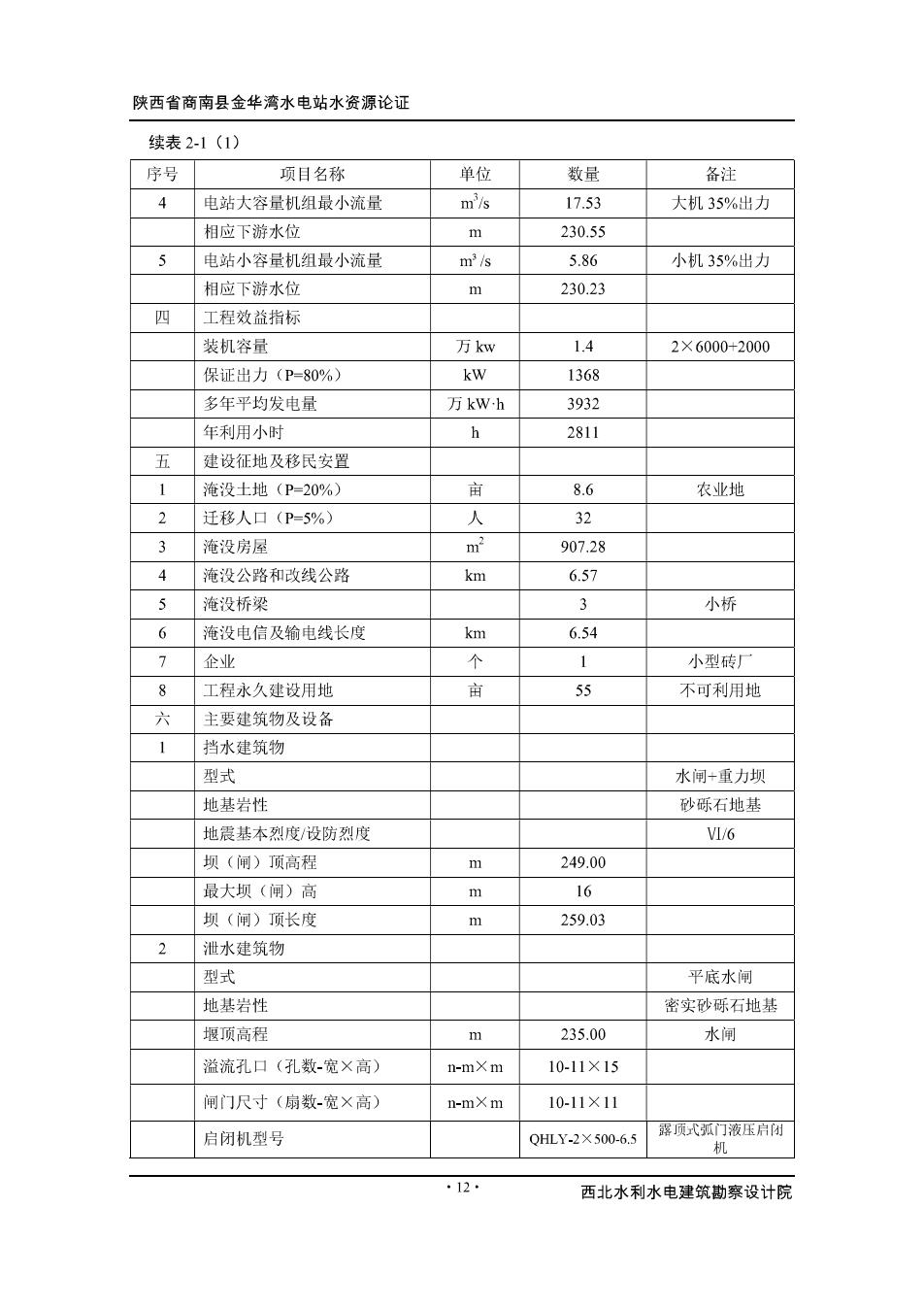

陕西省商南县金华湾水电站水资源论证 续表21(1) 序号 项目名称 单位 数量 备注 4 电站大容量机组最小流量 m'/s 17.53 大机35%出力 相应下游水位 230.55 电站小容量机组最小流量 m's 5.86 小机35%出力 相应下游水位 m 230.23 四工程效益指标 装机容量 万kw 1.4 2×6000+2000 保证出力(P-80%) 1368 多年平均发申量 万kW,h 3932 年利用小时 h 2811 五建设征地及移民安置 1海没士地(P-20%) 8.6 农业地 2 迁移人口(P=5% 人 32 3 淹没房屋 m2 907.28 4淹没公路和改线公路 km 657 5海没桥 3 小桥 6淹没电信及输电线长度 km 6.54 企业 个 1 小型砖厂 8 工程水久建设用的 55 不可利用地 六主要建筑物及设备 挡水注筑物 型式 水闸+重力坝 地基岩性 砂砾石地基 地震基本列度/设防列度 VI/6 坝（傅）顶高程 m 249.00 最大坝（闸）高 m 16 坝（闸）顶长度 m 259.03 2 泄水建筑物 型式 平底水闸 地基岩性 密实砂砾石地基 堰项高程 m 235.00 水闸 溢流孔口（孔数-宽×高） n-mXm 10-11×15 闸门尺寸（扇数宽×高） n-m×m 10-11×11 启闭机型号 QHLY-2×500-6.5 顶式液压肩 12 西北水利水电建筑勘察设计院
陕西省商南县金华湾水电站水资源论证 续表2-1(2) 序号 项目名称 单位 数量 备注 启闭机容量 t 650 单宽流量 m/s/m 70.9/52.2 校核/设计 消能方式 底流消能 消力池长度 m 25 水闸 消力池深度 m 1.8 水闸 3引水建筑物 设计引水流量 m/s 120.0 地基岩性 基岩 进水口型式 河床式 底板高程 m 225.64226.4 大机组/小机组 闸门型式 平板门 闸门尺寸（扇数-宽×高） n-mxm 2.5x7/1.3x5 大机组/小机组 启闭机型式 快速固定式卷扬机 启闭机容量 t 80/63 大机组/小机组 4厂房 型式 河床地面式 地基岩性 基岩 主厂房尺寸（长×宽×高） m×mx×m 45.3x23.5x36.2 (长X宽X高) 水轮机安装高程 m 228.00/227.65 大机组/小机组 5尾水建筑物 设计流最 m/s 120.0 输水道型式 城门型无压隧洞 地基特性 基岩 长度 m 20.69/24.38 大机组/小机组 断面尺寸（宽X高） 6x7.326 城门刑 衬砌厚度 m 0.5 C20钢筋砼 6主要机电设备 水轮机型号 GZ009-WZ-320大机组) GZ007-wZ185小机组) 台数 台 2/1 大机组/小机组 额定出力 kw 6383/2127 大机组/小机组 额定转速 r/min 200428.6 大机组/小机组 额定水头 m 14.23 颜定流量 m/s 50.10/16.75 大机组/小机组 发电机型号 Sr W 13 西北水利水电建筑勘察设计院
陕西省商南县金华湾水电站水资源论证 续表21(3) 序号 项目名称 单位 数量 备注 台数 台 2/1 大机组/小机组 额定容量 kw 6000/2000 大机组/小机组 额定电压 10.5 主变压器型号 SFZ10-20000/38.5 台数 后 1 容量 kVA 20000 电压比 kV 385H2×2510 厂内起重机型式 电动双梁桥式 跨度 m 22 起重量 t 75/10 双速 7输电线路 电压比 kV 38.5/10.5 回路数 回路 1 输电目的地 湘河变电站 输电距离 km 1.5 七施工 1土石方开挖 万m 9.8 土石方填筑 万m 2.95 石方洞挖 万m 1.16 浆砌石方 万m 1.95 混凝土和钢筋混凝士 万m 5.58 钢筋制作安装 t 901 2主要建筑材料 木材 1840 水泥 万t 2.73 砂子 万m2 4.05 块石 万m 3.08 钢材 t 920.7 碎石 万m3 5.88 3所需劳动力 总工日 万工日 20.48 机械台班 万台班 3.22 14 西北水利水电建筑勘察设计院
陕西省商南县金华湾水电站水资源论证 续表2-1(4) 序号 项目名称 单位数量 备注 平均上劳人数 人月 8533 高峰工人数 人月 18770 4施工临时房屋 m 1200 5施工动力来源 由湘河镇11Okv变电站接线至 供电 kV 110 6对外交通 公路 距离 km 距湘河镇物资主要供应地 7施工导流（方式、型式、规模） 分段围跟明渠导流 8施工临时占地 30 9施工期限 准备工期 月 3 投产工期 月 21 总工期 月 24 八经济指标 静态总投资 万元 12063.31 总投资 万元 12645.07 建筑工程 万元 4248.27 机电设备及安装工程 万元 2509.88 金属结构设备及安装工程 万元 1404.35 施工临时工程 万元 674.26 独立费用 万元 1501.63 基本预备费 万元 1033.84 价差预备费 万元 0.00 建设征地及移民安置补偿投资 万元 453.10 建设期还贷利息 万元 21.85 3综合利用经济指标 水电站单位干瓦投资 元kW 9032 单位电度投资 元(kw-h)3.22 经济内部收益案 06 9.03 财务内部收益率 % 7.19 上网电价 元(kwh)0.33 贷款偿还年限 年 13.1含建设期2年 经济净现值 万元 1098.3 效益费用比 1.092 15 西北水利水电建筑勘察设计院
陕西省商南县金华湾水电站水资源论证 2.6.2运行期退水 金华湾水电站运行期退水包括生产、生活退水和洪水退水。 (1)生产、生活退水 金华湾水电站引水发电后，经电站尾水建筑物将水排入丹江河道。由于水电 站仅利用水能资源，并不耗水，发电用水过程对水质亦无影响。 生活污水经化粪池处理后，定点排放。粪便可以集中存放于卫生厕所中，进 行堆肥将来用于肥田。对餐饮洗涮以及洗浴废水建议采用小型污水处理设备进行 处理，达标后外运至附近的林中浇灌林地，并建议在电站施工结束后将污水处理 设备转交到水电站管理站，作为运行期管理人员的污水处理设备 (2)洪水退水 金华湾水电站库容小，没有滞洪削峰作用，为径流式电站，根据电站的运行 方式，洪水期来水量除过发电引用水量外其余全泄。 16· 西北水利水电建筑物察设计院
