陕西省商南县金华湾水电站水资源论证 1.7水平年 《建设项日水资源论证导则（试行）》(SL/Z322-2005)规定现状年一般选取与 进行水源论证时较接近的年份，并避免特枯或特丰水年，结合陕西省水资源综合 规划、陕西省丹江流域综合规划、商洛市水资源开发利用规划和商洛市国民经济 和社会发展第十一个五年计划纲要，确定本工程水资源论证的现状年为2008年。 依据《水利水电工程动能设计规范》(DL/T5015-1996)规定，水电站的设计 水平年一般可采用第一台机组投产后的5-10年，并结合本工程实际情况，确定本 电站的设计水平年为2015年。 1.8论证委托书、委托单位与承担单位 委托书：商南县金华湾水电站工程水资源论证委托书（见附件2） 委托单位：国电陕西水电开发有限公司 承担单位：西北水利水电建筑勘察设计院（水论证乙字第16105019号） 西北水利水电建筑勘察设计院

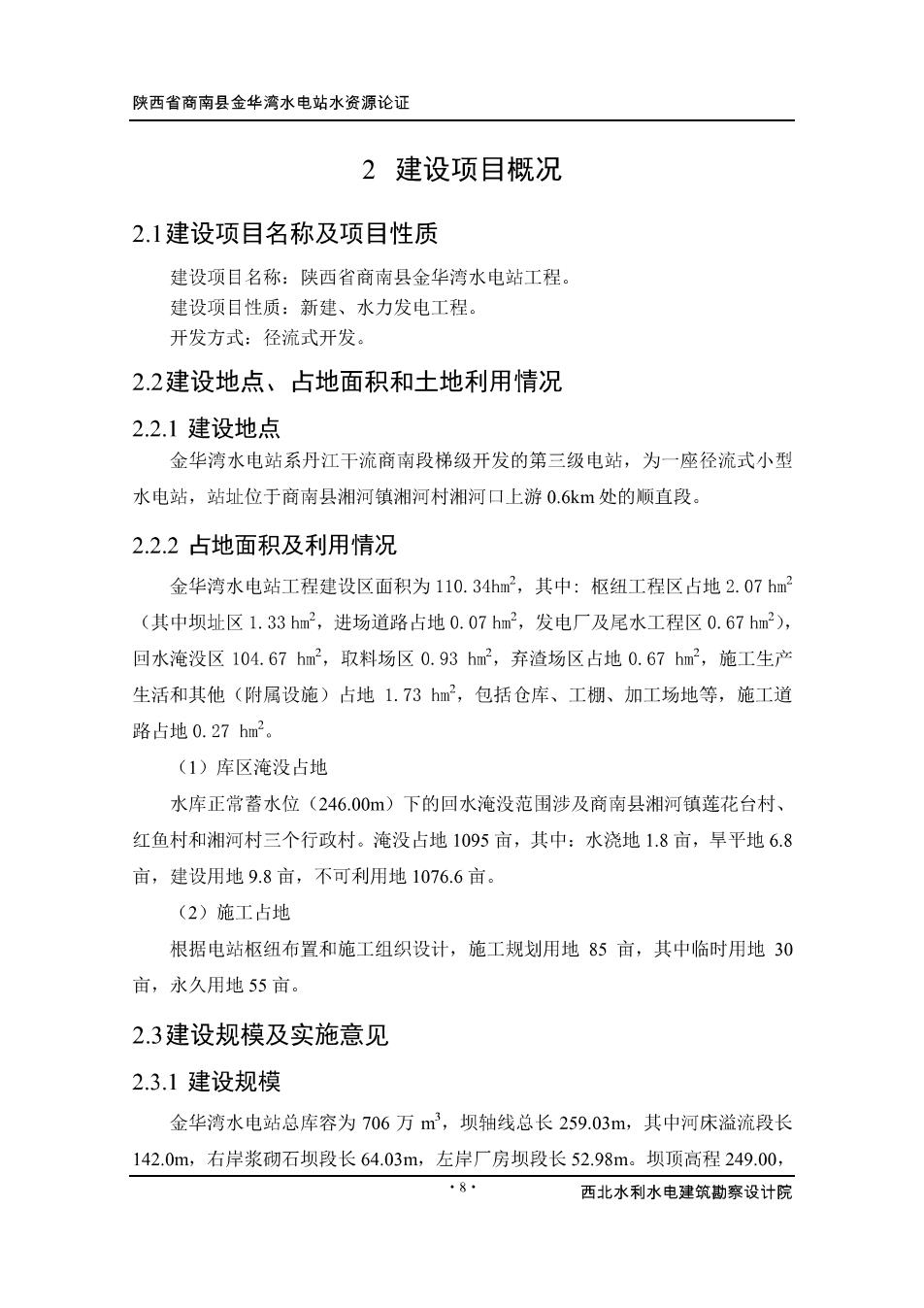

陕西省商南县金华湾水电站水资源论证 2建设项目概况 2.1建设项目名称及项目性质 建设项目名称：陕西省商南县金华湾水电站工程。 建设项目性质：新建、水力发电工程。 开发方式：径流式开发。 2.2建设地点、占地面积和土地利用情况 2.2.1建设地点 金华湾水电站系丹江干流商南段梯级开发的第三级电站，为一座径流式小型 水电站，站址位于商南县湘河镇湘河村湘河口上游0.6km处的顺直段。 2.2.2占地面积及利用情况 金华湾水电站工程建设区面积为110.34hm2,其中：枢纽工程区占地2.07hm (其中坝址区1.33hm2,进场道路占地0.07hm2,发电厂及尾水工程区0.67hm2), 回水淹没区104.67hm2,取料场区0.93hm2,弃渣场区占地0.67hm2,施工生产 生活和其他（附属设施）占地1.73h2,包括仓库、工棚、加工场地等，施工道 路占地0.27hm2。 (1)库区淹没占地 水库正常蓄水位(246.00m)下的回水淹没范围涉及商南县湘河镇莲花台村、 红鱼村和湘河村三个行政村。淹没占地1095亩，其中：水浇地1.8亩，早平地6.8 亩，建设用地9.8亩，不可利用地1076.6亩。 (2)施工占地 根据电站枢纽布置和施工组织设计，施工规划用地85亩，其中临时用地30 亩，永久用地55亩。 2.3建设规模及实施意见 2.3.1建设规模 金华湾水电站总库容为706万m3,坝轴线总长259.03m,其中河床溢流段长 142.0m,右岸浆砌石坝段长64.03m,左岸厂房坝段长52.98m。坝顶高程249.00， ·8· 西北水利水电建筑勘察设计院
陕西省商南县金华湾水电站水资源论证 最大坝高16m.装机容量为2×6000+2000kW,发电机型号为SFW6000-40/3900(大) 和SFW2000-20/3300(小)，多年平均发电量3932万kW-h,年利用小时数2811h, 属小(1)型工程 金华湾水电站由挡水建筑物、引水系统和发电枢纽三部分组成。主要特征指 标见表2-1。 2.3.2施工进度 金华湾水电站工程总工期安排为24个月。根据本工程的施工特点，并结合《水 利水电工程施工组织设计规范》SL300一2004的有关要求，建设分下列四个阶段完 成，各阶段的施工安排是： 工程筹建期：工期为2个月，不计入总工期，按照本工程施工导流分期的特 点，安排第一年6、7月为施工筹建期，主要完成施工用电、通讯、施工征地及移 民，招投标等工作，为施工单位进场做好准备。 工程准备期：工期为3个月，主要完成施工单位进场，开始场内前期施工道 路修建、施工供电线路架设以及施工企业、仓库、临建房屋建设等工作，并完成 坝上下游围堰施工和导流隧洞的开挖，一旦具备施工条件，即可开始进行大坝岸 坡、基坑、围展填筑。 主体工程施工期：工期为9个月，要求完成大坝、引水系统、厂房及开关站 所有土建及金属结构安装项目，达到验收条件。 工程完建期：工期为1个月，主要是封堵导流隧洞，完成机组试运行、缺陷 处理及验收。 2.4职工人数及工程管理区建设 2.4.1管理编制 根据国家电力公司水利水电规划设计总院文件水电规人[2000]0091号文件，考 虑金华湾水电站、莲花台水电站和月亮湾水电站三个梯级电站建成后接受统一管 理，并结合金华湾电站采用自动化运行模式实行少人值守的实际情况，本电站管 理及生产定员、后勤服务等编制定员12人。 ·9 西北水利水电建筑勘察设计院
陕西省商南县金华湾水电站水资源论证 2.4.2管理区建设 根据水利水电工程生产管理人员定额及房建指标，并结合工程实际情况，拟 定该工程生产及生活用房总面积400m2。 为保证工程安全和正常运行，根据工程管理需要并结合当地自然地理条件和 土地利用情况，确定工程管理范围和保护范围。本工程的管理范围包括对外交通、 道路桥梁、通讯线路、临近大坝的上游库区：库区最高水位浸没线向外50m(水 平投影)的范围：厂、坝区对外交通公路、高压开关站以开挖线、填筑边线为起 点，向外10m为管理范围。保护范围有库区最高水位浸没线向外100m(水平投影) 的范围，地下引水系统开挖边线为界向外50m的范围。 2.5建设项目业主提出的取用水方案 金华湾水电站工程的主要任务是发电，设计保证率为80%。水电站发电取用 水过程为：在丹江干流上建坝雍高水位，由引水建筑物引水至发电设备进行发电， 发电尾水经尾水隧洞排入下游丹江河道。用水过程仅利用水的势能，不耗水量， 对水质亦无影响。 金华湾水电站工程平面布置见图21，闸坝段横剖面图和尾水隧洞纵剖面图分 别见图2-2和图2-3。 2.6建设项目业主提出的退水方案 金华湾水电站工程退水包括施工期退水和运行期退水。施工期退水主要包括 施工机械、混凝土和砂浆合系统冲洗废水以及施工人员的生活污水等，运行期 退水包括发电退水、洪水退水和生活污水退水。无论是在施工期还是运行期，都 不允许在河道两岸设置排污口。 2.6.1施工期退水 施工期施工机械会产生车辆维修、冲洗等废水，废水中主要污染物为石油类 悬浮物：生活废水中含有有机物、合成洗涤剂、氯化物以及有害微生物。对工程 含油污水，针对其排放量少的特点，采用成套油水分离器进行处理。在施工期将 废水集中处理后排放，并节约用水，加强废水、污水排放管理和水质监测工作。 10 西北水利水电建筑勘察设计院
陕西省商南县金华湾水电站水资源论证 表2-1金华湾水电站工程特性表 序号 项目名称 单位 数量 备注 水文 1流域面积 全流域 km 16812 参证站控制面积 km" 7060 荆紫关水文站 ()址以上 km2 6636 2 利用水文系列年限 50 1958-2008 3 多年平均年径流量 亿㎡ 13.2 4特征流量 多年平均流量 m/s 42.0 坝（厂）址设计洪水流量 m/s 5740 P=2% 坝（厂）址校核洪水流量 m'/s 7800 P-0.5% 5洪量 设计进局(24h) 亿m 301 p=20% 校核洪量(24h》 亿m 4.21 P=0.5% 6泥沙 多年平均悬移质年输沙量 万t 109 多年平均含沙量 kg/m 0.815 多年平均推移质年输沙量 万t 2.6 水位及库容 1 水库水位 校核洪水位 m 247.08 P0.5% 设计洪水位 m 246.00 P=2% 正常器水位 m 246.00 2 正常蓄水位时水库面积 km 0.9 3回水长度 km 5.47 4水库空知 总库容 万m 706 校核水位以下 正常蓄水位以下库容 万m 454 水库调节特性 无调节 下流录及相应下游水位 1 设计洪水位时最大泄量 m/s 5740 P=2% 相应下游水位 m 243.59 2校核洪水位时最大壮量 m/s 7800 P=0.5% 相应下游水位 m 245.02 P-0.5% 3 电站满发流量 m'/s 120.0 三台机发电 相应下游水位 m 231.63 西北水利水电建筑勘察设计院
