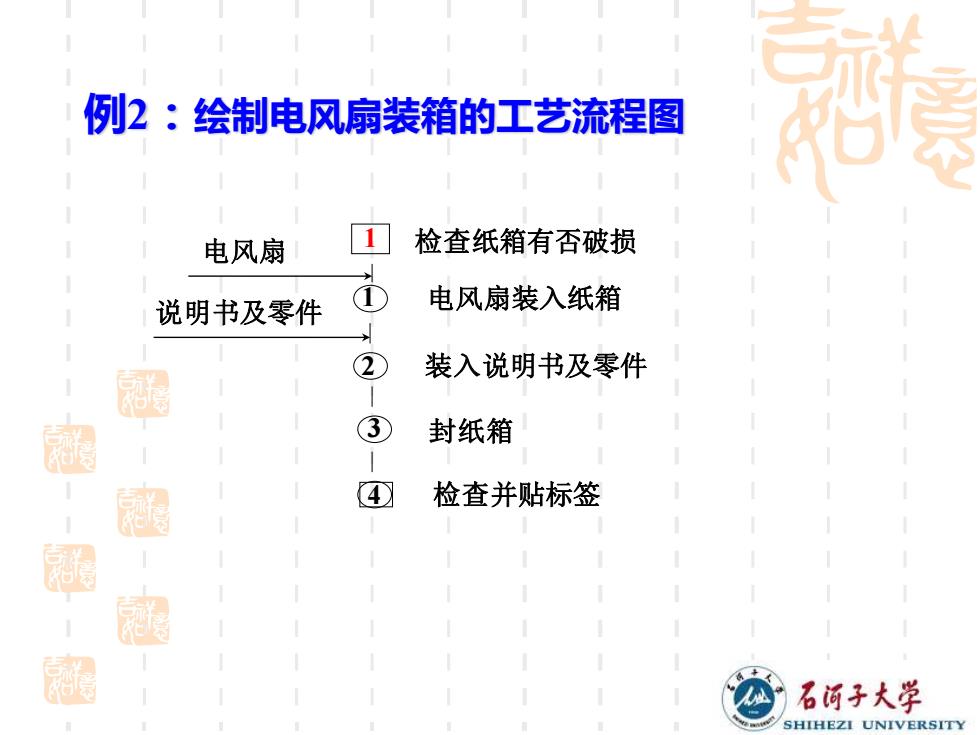

例2：绘制电风扇装箱的工艺流程图 电风扇 1 检查纸箱有否破损 说明书及零件 电风扇装入纸箱 ② 装入说明书及零件 ③ 封纸箱 ④ 检查并贴标签 石河子大学 SHIHEZI UNIVERSITY
例2：绘制电风扇装箱的工艺流程图 1 电风扇装入纸箱 装入说明书及零件 封纸箱 检查并贴标签 电风扇 说明书及零件 1 2 3 4 检查纸箱有否破损

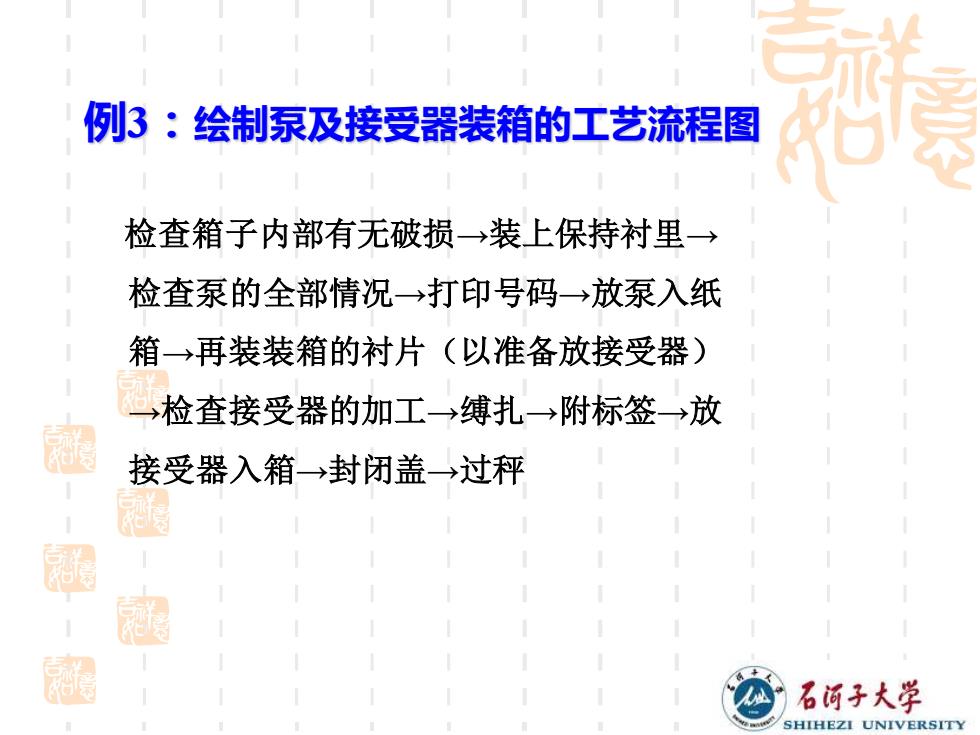

例3：绘制泵及接受器装箱的工艺流程图 检查箱子内部有无破损→装上保持衬里→ 检查泵的全部情况→打印号码→放泵入纸 箱→再装装箱的衬片（以准备放接受器） 检查接受器的加工→缚扎→附标签→放 阔 接受器入箱→封闭盖→过秤 國 超 石西子大学 SHIHEZI UNIVERSITY
例3：绘制泵及接受器装箱的工艺流程图 检查箱子内部有无破损→装上保持衬里→ 检查泵的全部情况→打印号码→放泵入纸 箱→再装装箱的衬片（以准备放接受器） →检查接受器的加工→缚扎→附标签→放 接受器入箱→封闭盖→过秤

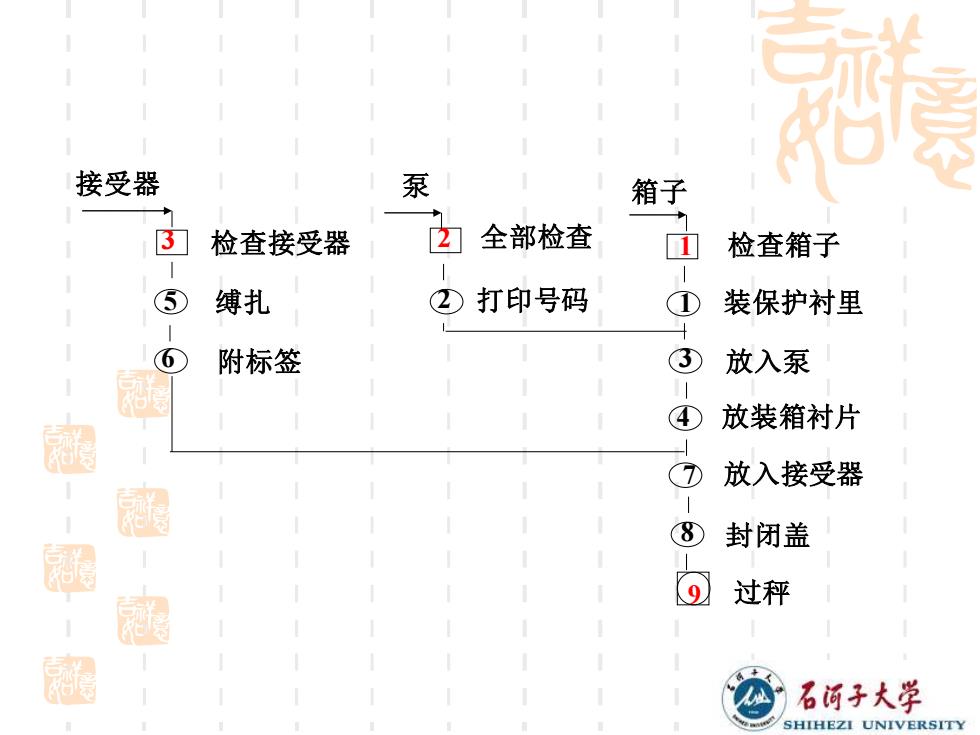

接受器 泵 箱子 3] 检查接受器 2幻 全部检查 团 检查箱子 ⑤ 缚扎 ②打印号码 ① 装保护衬里 6 附标签 3 放入泵 ④ 放装箱衬片 ⑦D 放入接受器 ⑧ 封闭盖 ⑨ 过秤 石两子大学 SHIHEZI UNIVERSITY
箱子 检查箱子 装保护衬里 放入泵 放装箱衬片 放入接受器 封闭盖 过秤 泵 全部检查 打印号码 接受器 检查接受器 缚扎 附标签 1 3 2 2 1 3 4 5 6 7 8 9
例4：以电拖车检查及维修为例绘制其工艺流程图 ■该电拖车开关由动力装置、车架、电池三个部分组成。 石西子大学 SHIHEZI UNIVERSITY
例4：以电拖车检查及维修为例绘制其工艺流程图 ▪ 该电拖车开关由动力装置、车架、电池三个部分组成

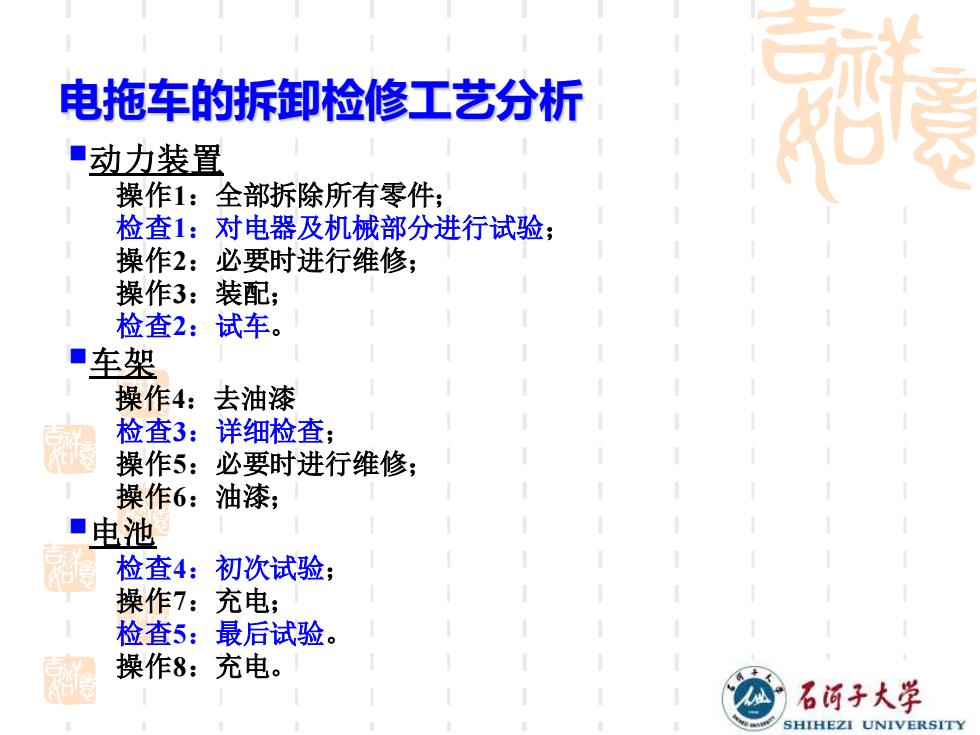

电拖车的拆卸检修工艺分析 ■动力装置 操作1：全部拆除所有零件； 检查1：对电器及机械部分进行试验； 操作2：必要时进行维修； 操作3：装配； 检查2：试车。 ·车 操作4：去油漆 检查3： 详细检查； 操作5：必要时进行维修； 操作6： 油漆； ■电池 检查4：初次试验； 操作7：充电； 检查5：最后试验。 操作8：充电。 石河子大学 SHIHEZI UNIVERSITY
▪动力装置 操作1：全部拆除所有零件； 检查1：对电器及机械部分进行试验； 操作2：必要时进行维修； 操作3：装配； 检查2：试车。 ▪车架 操作4：去油漆 检查3：详细检查； 操作5：必要时进行维修； 操作6：油漆； ▪电池 检查4：初次试验； 操作7：充电； 检查5：最后试验。 操作8：充电。 电拖车的拆卸检修工艺分析
