DL/T5057一2009 表5.3.4（续） 项次 构件类型 挠度限值（以计算跨度6计算》 3 工作桥及启闭机下大梁 6400 当6<7m时 6200(6W250) 屋盖、楼盖 当7m≤l6≤9m时 l6250(6/300) 当6>9m时 6/300(d400) 注1：如果构件制作时 先起拱 按表中， 应数值乘2取用。 内的数值适用于使用上对挠度有较高要求的构件。 5.4结构耐久性要求 5.4.1设计永久性建筑物时，应满足结构的耐久性要求。 设计时可按结构所处的环境条件类别和设计使用年限提出相 应的耐久性要求。使用的混凝土掺合料、外加剂及提高耐久性的 其他材料，质量应符合国家相关标准。 设计使用年限为50年的结构，其耐久性要求应符合5.4.2一 5.4.18的规定。设计使用年限低于50年的结构，其耐久性要求可 将环境条件类别降低一类，但不可低于一类环境条件。 设计使用年限为100年的水工结构，应符合5.4.19的规定。 临时性建筑物可不提出耐久性要求。 5.4.2混凝土强度等级不宜低于表5.4.2所列数值 表5.4.2混凝土最低强度等级 钢筋混凝土 预应力混凝土 环境类别 素混凝士 HPR235 HRB335、HRB400. 钢棒、 钢绞线、消除 HPB300 RRB400、HRB5O0 螺纹钢筋 应力锅丝 C15 C20 C20 C30 c40 C15 C20 C25 C30 C40 22

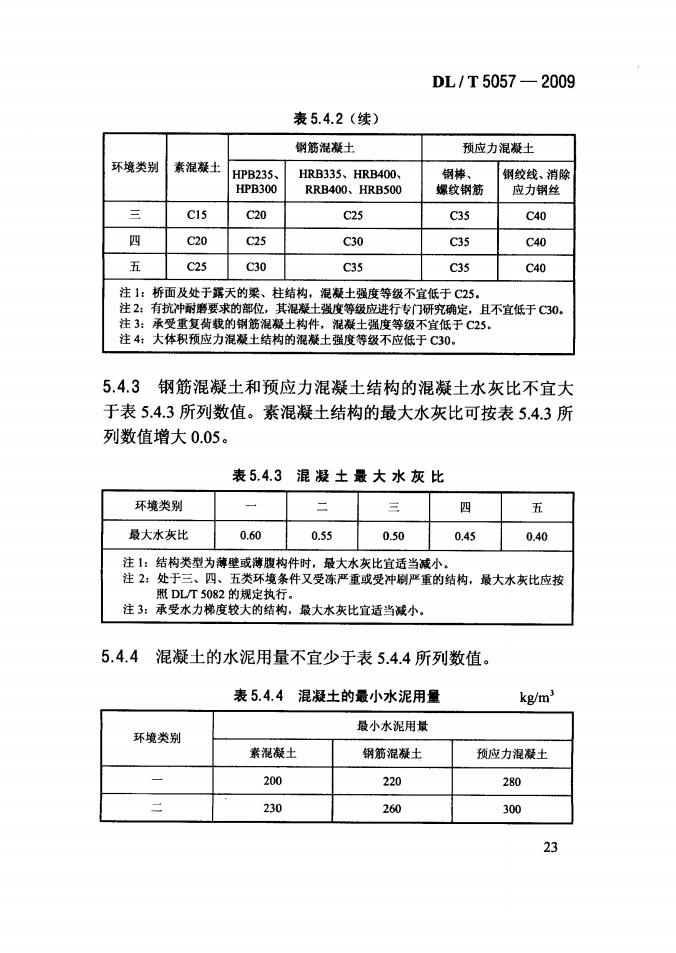

DL/T5057-2009 表5.4.2（续） 钢筋混凝土 预应力混凝土 环境类别 素混凝 HPB235 HRB335、HRB400、 钢棒、 钢纹线、消除 HPB300 RRB400、HRB500 螺纹钢筋 应力钢丝 C15 C20 C25 C35 C40 四 C20 C25 C30 C35 C40 五 C25 C30 C35 C35 C40 酒干桃天果、桂粉限生豪 强度等级应进行专门研究确定，且不宜低于C30, 大体积预应力混凝土结 级不宜低于C25. 5.4.3钢筋混凝土和预应力混凝土结构的混凝土水灰比不宜大 于表5.4.3所列数值。素混凝土结构的最大水灰比可按表5.43所 列数值增大0.05。 表5.4.3混凝土最大水灰比 环境类别 一 三 四 五 最大水灰比 0.60 0.55 0.50 0.45 0.40 注1：结构类型为薄壁或薄腹构件时，最大水灰比宜适当减小。 注2：处于三、四、五类环境条件又受冻严重或受冲刷严重的结构，最大水灰比应按 做DT082的规足打。 注3：承受水力梯度较大的结构，最大水灰比宜适当减小。 5.4.4 混凝土的水泥用量不宜少于表5.4.4所列数值。 表5.4.4混凝士的最小水泥用量 kg/m 最小水泥用量 环境类别 素混凝土 钢筋混凝士 预应力混凝土 200 220 280 230 260 300 23

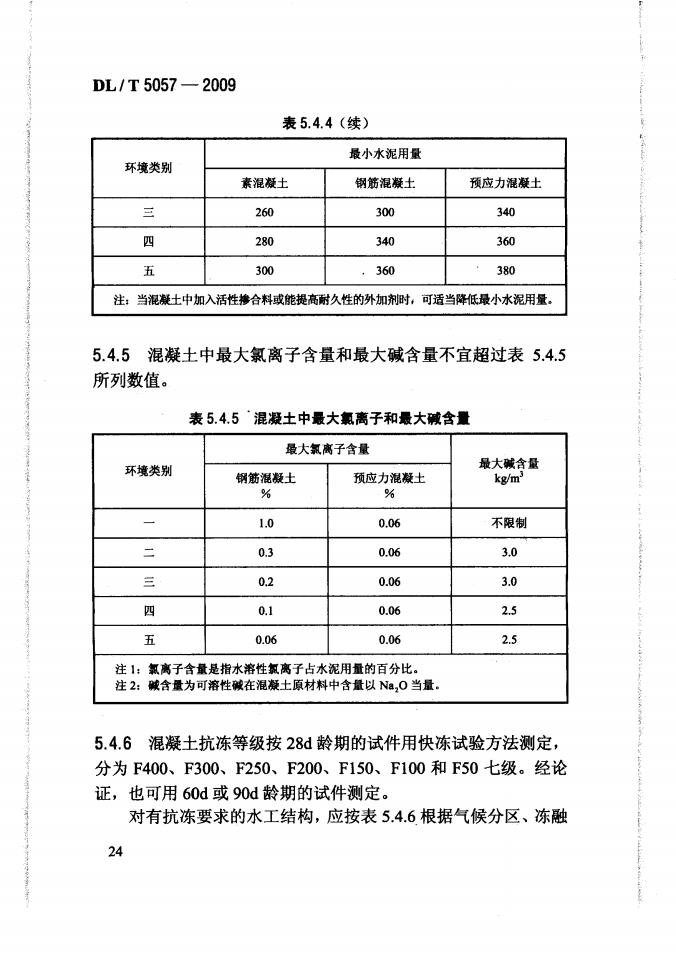

DL/T5057-2009 表5.4.4（续） 最小水泥用量 环境类别 素混凝土 钢筋混凝土 预应力混凝土 三 260 300 340 四 280 340 360 五 300 .360 380 注：当混凝土中加入活性合料或能提高耐久性的外加剂时，可适当降低最小水泥用量。 5.4.5混凝土中最大氯离子含量和最大碱含量不宜超过表5.4.5 所列数值。 表5.4.5‘混凝土中最大氯离子和最大碱含量 最大氯离子含量 环境类别 锅筋混凝士 预应力混凝士 % 1.0 0.06 不限制 二 0.3 0.06 3.0 三 02 0.06 3.0 四 0.1 0.06 25 五 0.06 0.06 2.5 注1：氯离子含量是指水溶性氯离子占水泥用量的百分比。 注2：碱含量为可溶性碱在混凝土原材料中含量以Na,0当量， 5.4.6混凝土抗冻等级按28d龄期的试件用快冻试验方法测定， 分为F400、F300、F250、F200、F150、F100和F50七级。经论 证，也可用60d或90d龄期的试件测定。 对有抗冻要求的水工结构，应按表5.4.6根据气候分区、冻融 24

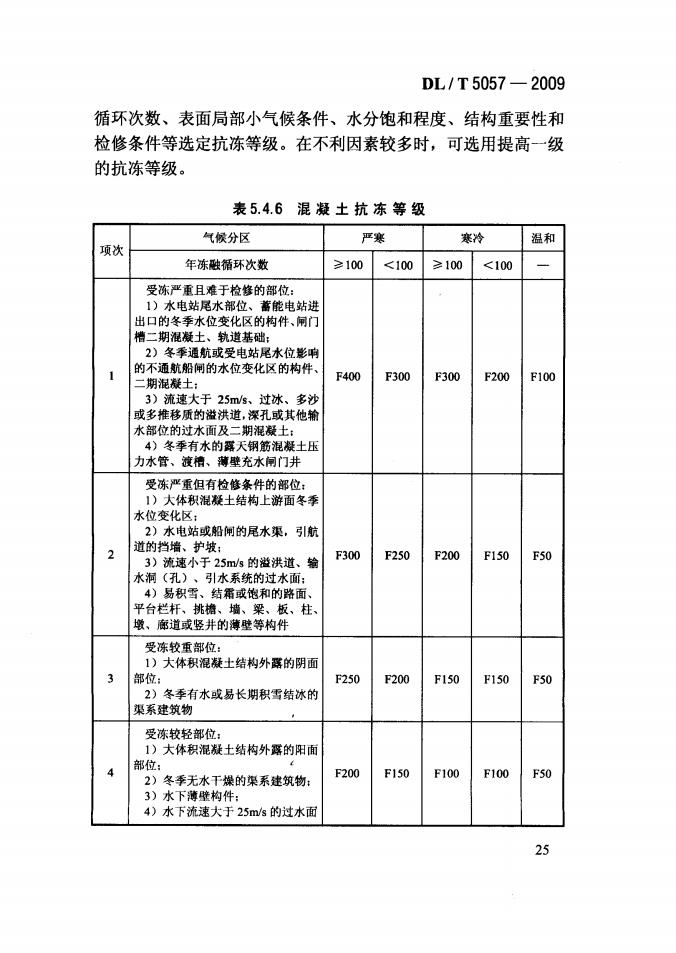

DL/T5057-2009 循环次数、表面局部小气候条件、水分饱和程度、结构重要性和 检修条件等选定抗冻等级。在不利因素较多时，可选用提高一级 的抗冻等级。 表5.4.6混凝土抗冻等级 气候分区 严寒 寒冷】温和 项次 年冻融循环次数 ≥100<100≥100<100 受冻严重且难于校修的部位 1)水电站水部位 落能电站进 出口的冬季水位变化区的构件、闸门 槽二期混凝土、轨道基础： 2)冬季通航或受电站尾水位影响 的不通航船闸的水位变化区的构件 1 二期混凝土： F400F300F300 F200F100 3)流速大于25ms、过冰、多沙 或多推移质的滋洪道，深孔或其他输 水部位的过水面 土压 受流亚重但有拾修条件的部位， 1)大体积混凝土结构上游面冬季 水位变化区： 2)水电站或船闸的尾水渠，引航 道的挡墙、护坡： 3)流速小于25m/g的滋洪道、输 F300 F250F200 F150F50 水洞（孔）、引水系统的过水面： 4)易积雪 结霜或饱和的路面、 装廊道或整井的薄等构 柱 受较重部位 1）大体积混凝土结构外露的阴面 3 部位： F250 F200 F150 F150 F50 2)冬季有水或易长期积雪结冰的 渠系建筑物 受冻较轻部位： 1)大体积混凝土结构外露的阳面 部位： 干燥的渠系建筑物： F200 F150 F100 F100 2 F50 水下满 4) 水下流速大于25m/的过水面

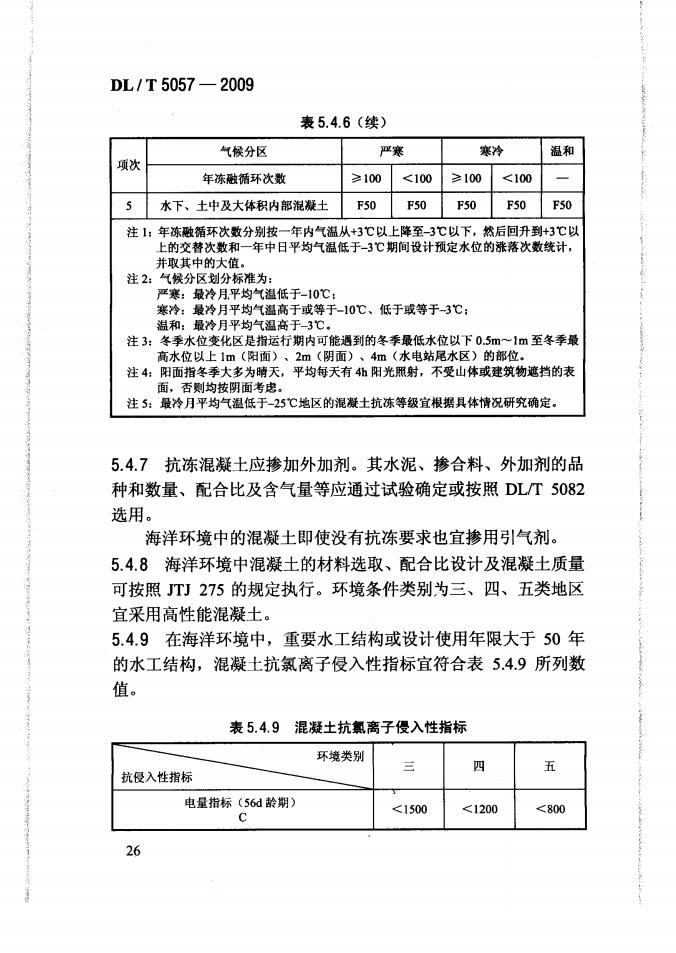

DL/T5057-2009 表5.4.6（续） 气候分区 严寒 寒冷温和 项次 年冻融循环次数 ≥100<100≥100<100- 5水下、土中及大体积内部混凝士F5050F50F50F50 注1：年冻融循环次数分别按一年内气温从+3℃以上降至-3℃以下，然后回升到+3℃以 上的交替次数和一年中日平均气温低于-3℃期间设计预定水位的涨落次数统计， 并取其中的大值。 注2：气候分区划分标准为： 严寒：最冷月平均气温低于-10℃： 寒冷：最冷月平均气温高于或等于-10℃、低于或等于-3℃： 温和：最冷月平均气温高于-3℃。 注3：冬季水 高水位以 变化区是指运行期内可能通到的冬季最低水位以下0,5 1m至冬季最 注4： 面指 注5： 5心地区价泥发士抗冻等宜根具体情视究定。 5.4.7抗冻混凝土应掺加外加剂。其水泥、掺合料、外加剂的品 种和数量、配合比及含气量等应通过试验确定或按照DLT5082 选用。 海洋环境中的混凝土即使没有抗冻要求也宜掺用引气剂。 5.4.8海洋环境中混凝土的材料选取、配合比设计及混凝土质量 可按照TJ275的规定执行。环境条件类别为三、四、五类地区 宜采用高性能混凝土。 5.4.9在海洋环境中，重要水工结构或设计使用年限大于50年 的水工结构，混凝土抗氯离子侵入性指标宜符合表5.4.9所列数 值。 表5.4.9混凝土抗氯离子侵入性指标 环境类别 五 抗侵入性指标 电量指标(56d龄期) <1500 <1200 <800 26
