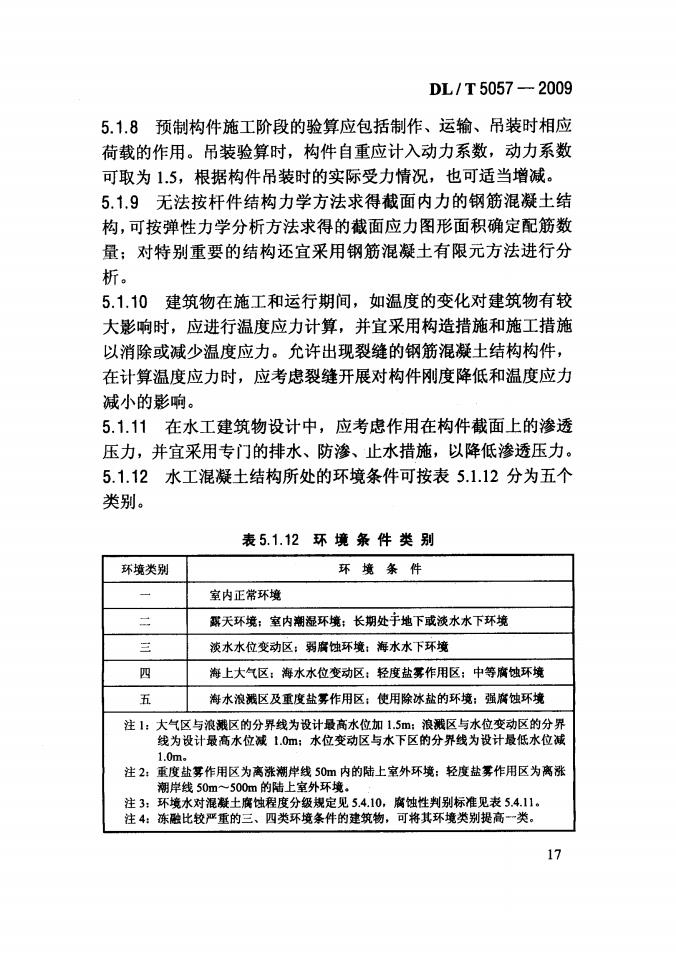

DL/T5057-2009 51.8预制构件施工阶段的验算应包括制作、运输、吊装时相应 荷载的作用。吊装验算时，构件自重应计入动力系数，动力系数 可取为1.5，根据构件吊装时的实际受力情况，也可适当增减。 5.1,9无法按杆件结构力学方法求得截面内力的钢筋混凝土结 构，可按弹性力学分析方法求得的截面应力图形面积确定配筋数 量：对特别重要的结构还宜采用钢筋混凝土有限元方法进行分 析。 5.1.10建筑物在施工和运行期间，如温度的变化对建筑物有较 大影响时，应进行温度应力计算，并宜采用构造措施和施工措施 以消除或减少温度应力。允许出现裂缝的钢筋混凝土结构构件， 在计算温度应力时，应考虑裂缝开展对构件刚度降低和温度应力 减小的影响。 5.1.11在水工建筑物设计中，应考虑作用在构件截面上的渗透 压力，并宜采用专门的排水、防渗、止水措施，以降低渗透压力。 5.1.12水工混凝士结构所处的环境条件可按表5.1.12分为五个 类别。 表5.1.12环境条件类别 环境类别 环境条件 室内正常环境 露天环境：室内潮湿环境；长期处于地下或淡水水下环境 淡水水位变动区：弱腐蚀环境：海水水下环境 四 海上大气区：海水水位变动区：轻度盐雾作用区：中等腐蚀环境 五 海水浪溅区及重度盐雾作用区：使用除冰盐的环境：强腐蚀环境 注1：大气区与液溅区的分界线为设计最高水位加1.5m:浪溅区与水位变动区的分界 线为设计最高水位减1.0m:水位变动区与水下区的分界线为设计最低水位减 环境水对混凝土 程度分级定见54,10，腐蚀性判别标准见表5.4.11。 、四类环境条件的建筑物，可将其环境类别提高一一类
www.bzfxw.com

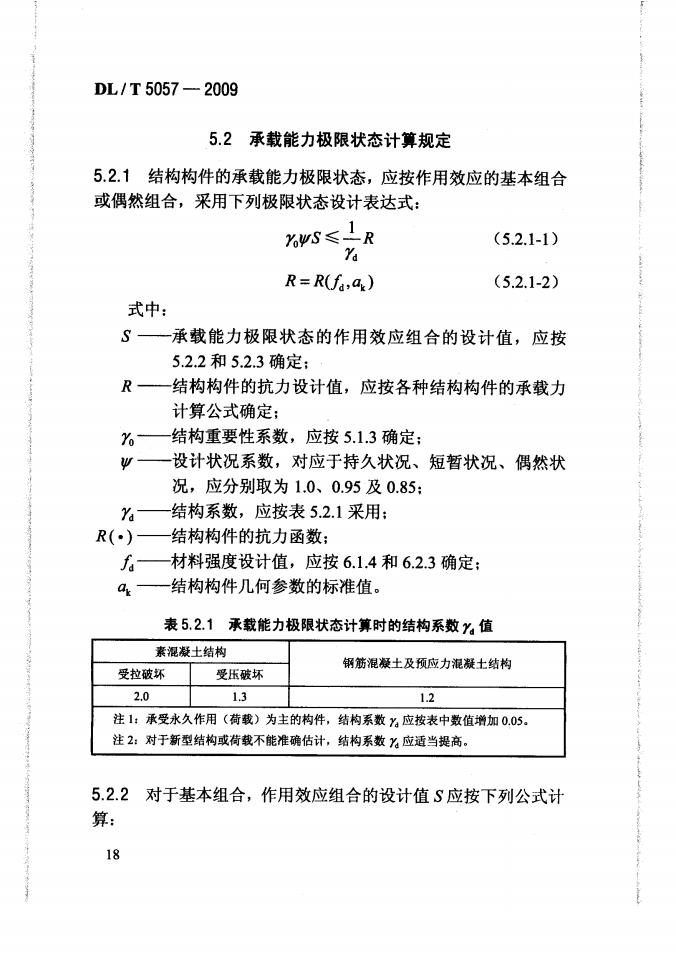

DL/T5057-2009 5.2承载能力极限状态计算规定 5.2.1结构构件的承载能力极限状态，应按作用效应的基本组合 或偶然组合，采用下列极限状态设计表达式： 6ws≤1R (5.2.1-1) Ya R=R(fa,a) (5.2.1-2) 式中： S—承载能力极限状态的作用效应组合的设计值，应按 5.2.2和5.2.3确定； R 结构构件的抗力设计值，应按各种结构构件的承载力 计算公式确定； X 结构重要性系数，应按5.1.3确定： 设计状况系数，对应于持久状况、短暂状况、偶然状 况，应分别取为1.0、0.95及0.85 Ya 结构系数，应按表5.2.1采用： R(·) 结构构件的抗力函数； f 材料强度设计值，应按6.1.4和62.3确定； 4一结构构件几何参数的标准值。 表5.2.1承载能力极限状态计算时的结构系数Y,值 素混凝土结构 受拉破环 锅筋混凝土及预应力混凝土结构 受压破坏 2.0 1.3 1.2 注1：承受永久作用（荷载）为主的构件，结构系数为应按表中数值增加0.05。 注2：对于新型结构或荷载不能准确估计，结构系数：应适当提高。 5.2.2对于基本组合，作用效应组合的设计值S应按下列公式计 算：
www.bzfxw.com

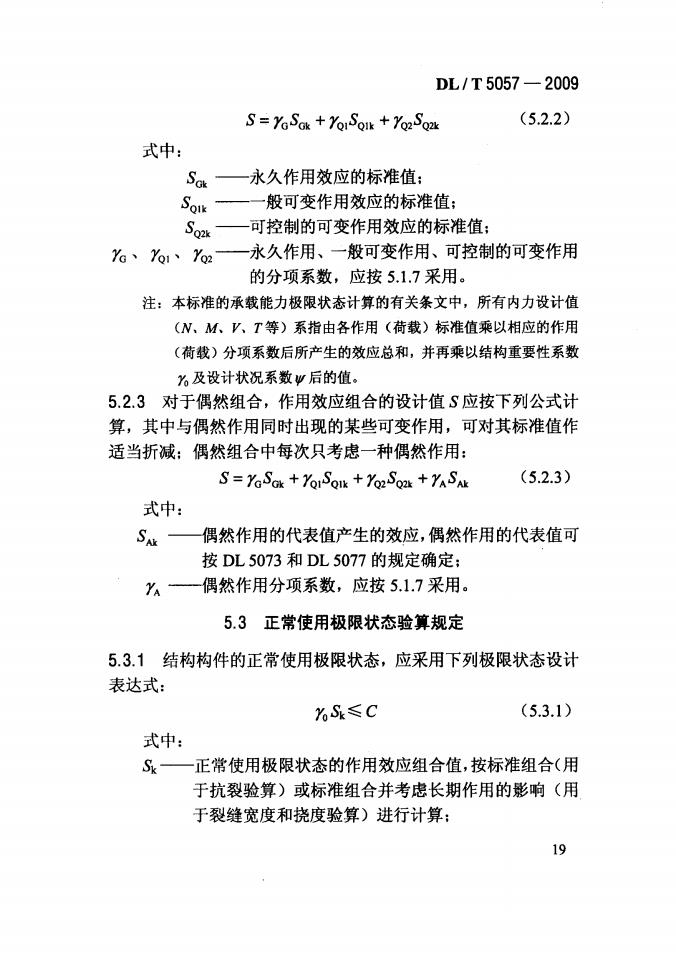

DL/T5057一2009 S=YGSak YouSoik Yo2So2k (5.2.2) 式中： 永久作用效应的标准值： 一一般可变作用效应的标准值： -可控制的可变作用效应的标准值： Ya、Yo1、Ya2 一永久作用、一般可变作用、可控制的可变作用 的分项系数，应按5.1.7采用。 注：本标准的承载能力极限状态计算的有关条文中，所有内力设计值 (N、M、V、T等)系指由各作用（荷载）标准值乘以相应的作用 (荷载)分项系数后所产生的效应总和，并再乘以结构重要性系数 %及设计状况系数”后的值。 5.2.3对于偶然组合，作用效应组合的设计值S应按下列公式计 算，其中与偶然作用同时出现的某些可变作用，可对其标准值作 适当折减：偶然组合中每次只考虑一种偶然作用： S=YGSGk +YorSoIk +Yo2Sozk +ASk (5.2.3) 式中： 偶然作用的代表值产生的效应，偶然作用的代表值可 按DL5073和DL5077的规定确定： 一偶然作用分项系数，应按5.1：7采用。 5.3正常使用极限状态验算规定 5.3.1结构构件的正常使用极限状态，应采用下列极限状态设计 表达式： %S≤C (5.3.1) 式中： Sk 一正常使用极限状态的作用效应组合值，按标准组合（用 于抗裂验算)或标准组合并考虑长期作用的影响（用 于裂缝宽度和挠度验算)进行计算： 19
www.bzfxw.com

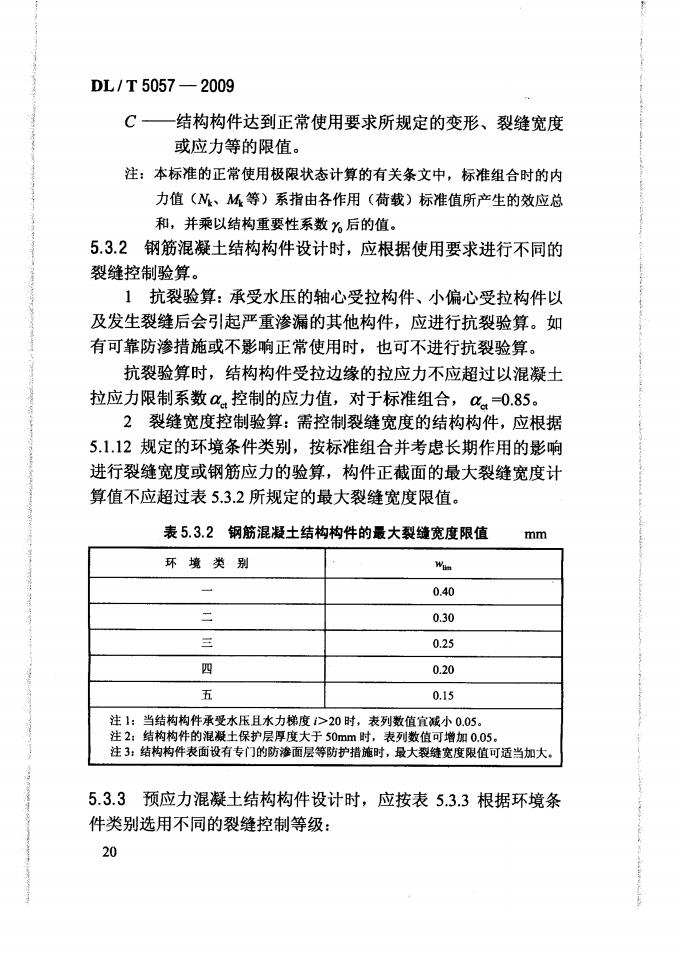

DL/T5057-2009 结构构件达到正常使用要求所规定的变形、裂缝宽度 或应力等的限值。 注：本标准的正常使用极限状态计算的有关条文中，标准组合时的内 力值(M、M等)系指由各作用（荷载）标准值所产生的效应总 和，并乘以结构重要性系数后的值。 5.3.2钢筋混凝土结构构件设计时，应根据使用要求进行不同的 裂缝控制验算。 1抗裂验算：承受水压的轴心受拉构件、小偏心受拉构件以 及发生裂缝后会引起严重渗漏的其他构件，应进行抗裂验算。如 有可靠防渗措施或不影响正常使用时，也可不进行抗裂验算。 抗裂验算时，结构构件受拉边缘的拉应力不应超过以混凝土 拉应力限制系数，控制的应力值，对于标准组合，心，0.85。 2裂缝宽度控制验算：需控制裂缝宽度的结构构件，应根据 5.1.12规定的环境条件类别，按标准组合并考虑长期作用的影响 进行裂缝宽度或钢筋应力的验算，构件正截面的最大裂缝宽度计 算值不应超过表5.3.2所规定的最大裂缝宽度限值。 表5.3.2钢筋混凝土结构构件的最大裂缝宽度限值 mm 环境类别 0.40 0.30 0.25 四 0.20 五 0.15 注1：当结构构件承受水压且水力梯度>20时，表列数值宜减小0.05。 注2：结构构件的混凝土保护层厚度大于50 数值可增加0.05 注：结构构件表面设有专门的防渗面层等防护措施时，最大裂缝宽度限值可适当加大。 5.3.3预应力混凝土结构构件设计时，应按表5.3.3根据环境条 件类别选用不同的裂缝控制等级： 20

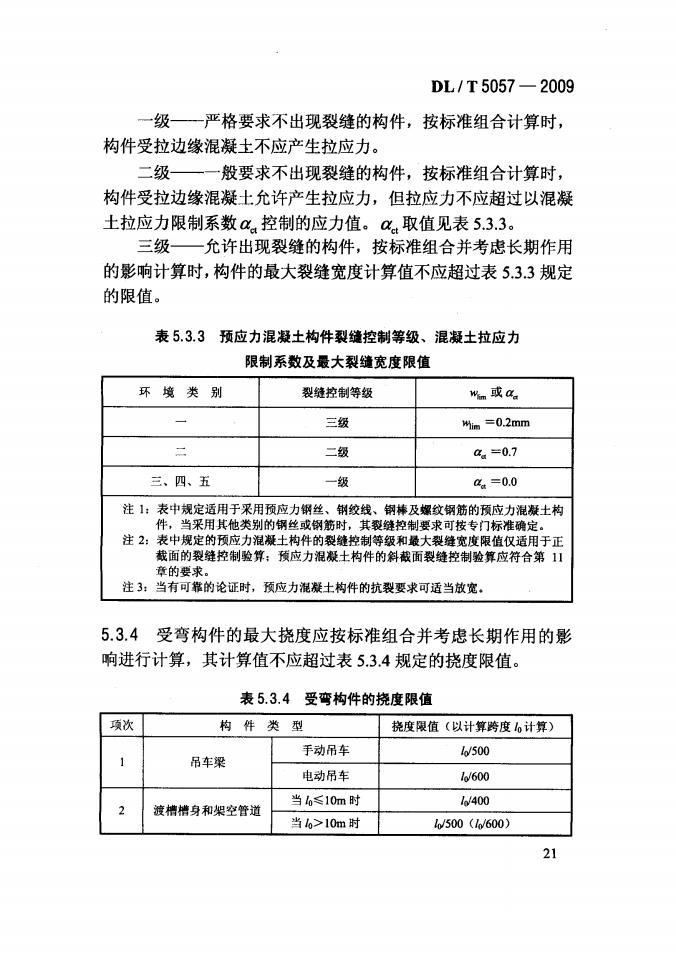

DL/T5057一2009 一级——严格要求不出现裂缝的构件，按标准组合计算时， 构件受拉边缘混凝士不应产生拉应力。 二级 一般要求不出现裂缝的构件，按标准组合计算时， 构件受拉边缘混凝土允许产生拉应力，但拉应力不应超过以混凝 土拉应力限制系数a控制的应力值。a取值见表5.3.3。 三级 一允许出现裂缝的构件，按标准组合并考虑长期作用 的影响计算时，构件的最大裂缝宽度计算值不应超过表5.3.3规定 的限值。 表5.3.3预应力混凝土构件裂缝控制等级、混凝土拉应力 限制系数及最大裂缝宽度限值 环境类别 裂缝控制等级 "n或a 三级 wim =0.2mm 一 二级 a6=0.7 三、四、五 一级 a4=0.0 注1：表中规定适用于采用预应力锅丝、钢绞线、钢棒及螺纹锅筋的预应力混凝土构 件，当采用其他类别的锅丝或钢筋时，其裂维控制要求可按专门标准确定】 注2：表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正 裁面的裂缝控制验算：预应力混凝土构件的斜截面裂缝控制验算应符合第1川 章的要求。 注3：当有可靠的论证时，预应力混凝土构件的抗裂要求可适当放宽。 5.3.4受弯构件的最大挠度应按标准组合并考虑长期作用的影 响进行计算，其计算值不应超过表5.3.4规定的挠度限值。 表5.3.4受弯构件的挠度限值 项次 构件类型 挠度限值（以计算跨度6计算） 吊车梁 手动吊车 6/500 电动吊车 16600 当6≤10m时 Ib/400 渡槽槽身和架空管道 当6>10m时 6/500(16W/600) 21
