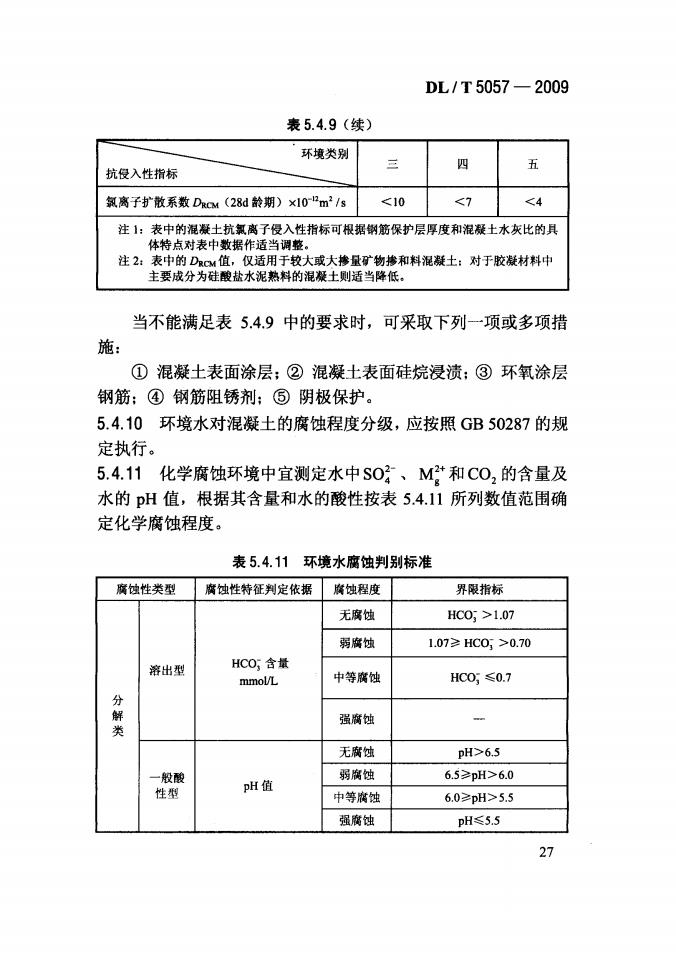

DL/T5057-2009 表5.4.9（续） 环境类别 五 抗侵入性指标 四 氯离子扩散系数DM(28d龄期)×10m2/8 <10 <7 <4 注1：表中的混凝土抗氯离子侵入性指标可根据钢筋保护层厚度和混凝土水灰比的具 体特点对表中数据作适当调整。 注2：表中的D©值，仅适用于较大或大摻量矿物掺和料混凝土：对于胶凝材料中 主要成分为硅酸盐水泥熟料的混凝土则适当降低。 当不能满足表5.4.9中的要求时，可采取下列一项或多项措 施： ①混凝土表面涂层，②混凝土表面硅烷浸渍：③环氧涂层 钢筋：④钢筋阻锈剂：⑤阴极保护。 5.4.10环境水对混凝土的腐蚀程度分级，应按照GB50287的规 定执行。 5.4.11化学腐蚀环境中宜测定水中S0?、M2+和C02的含量及 水的pH值，根据其含量和水的酸性按表5.4.11所列数值范围确 定化学腐蚀程度。 表5.4.11环境水腐蚀判别标准 腐蚀性类型 腐蚀性特征判定依据腐蚀程度 界限指标 无腐蚀 HC0;>1.07 弱腐蚀 1.07≥HC0>0.70 溶出型 HC0,含量 mmol/L 中等腐蚀 HC0;≤0.7 分解类 强腐蚀 无腐蚀 pH>6.5 弱腐纯 6.5≥pH>6.0 pH值 中等腐蚀 6.0≥pH>5.5 强腐蚀 pH≤5.5 27

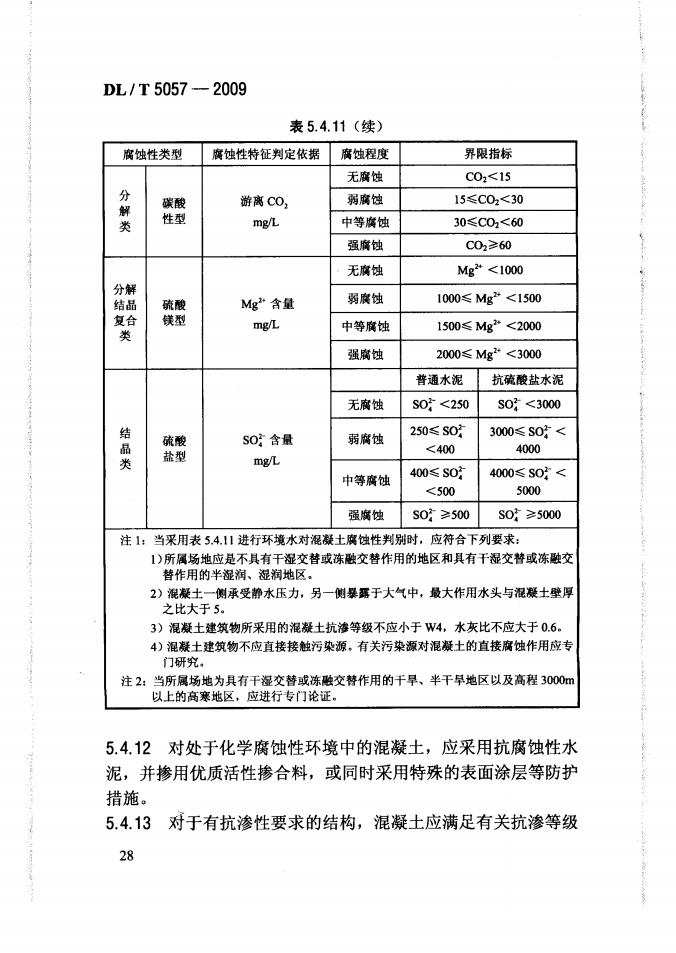

DL/T5057-2009 表5.4.11（续） 腐蚀性类型 腐蚀性特征判定依据腐蚀程度 界限指标 无腐蚀 C02<15 分解类 游离C0, 弱腐蚀 15≤C02<30 mg/L 中等腐蚀 30≤C02<60 强腐蚀 C02≥60 无腐蚀 Mg2+<1000 Mg”含量 弱腐蚀 1000≤Mg2<1500 复合 mg/L 中等腐蚀 1500≤Mg<2000 强腐蚀 2000≤Mg2<3000 普通水泥抗硫酸盐水泥 无腐蚀 S0g<250 s0<3000 结 S0含量 弱腐蚀 250≤S0 3000≤S0g< <400 4000 mg/L 400≤S01 中等腐蚀 4000≤S0财< <500 5000 强腐蚀S0:≥500S0片≥5000 注1：当采用表5.4.11进行环境水对混凝土腐蚀性判别时，应符合下列要求： 交替或冻融交替作用的地区和具有干湿交替或冻融交 半泥润、 侧承受静水压力，另一侧暴露于大气中，最大作用水头与混凝士壁厚 3)混凝土建筑物所采用的混凝土抗渗等级不应小于W4,水灰比不应大于0.6。 4)混凝土建筑物不应直接接触污染源，有关污染源对混凝土的直接腐蚀作用应专 门研究。 注2：当所属场地为具有干湿交替或冻融交作用的干早、半干地区以及高程3000 以上的高寒地区，应进行专门论证。 5.4.12对处于化学腐蚀性环境中的混凝士，应采用抗腐蚀性水 泥，并掺用优质活性掺合料，或同时采用特殊的表面涂层等防护 措施。 5.4.13对于有抗渗性要求的结构，混凝土应满足有关抗渗等级

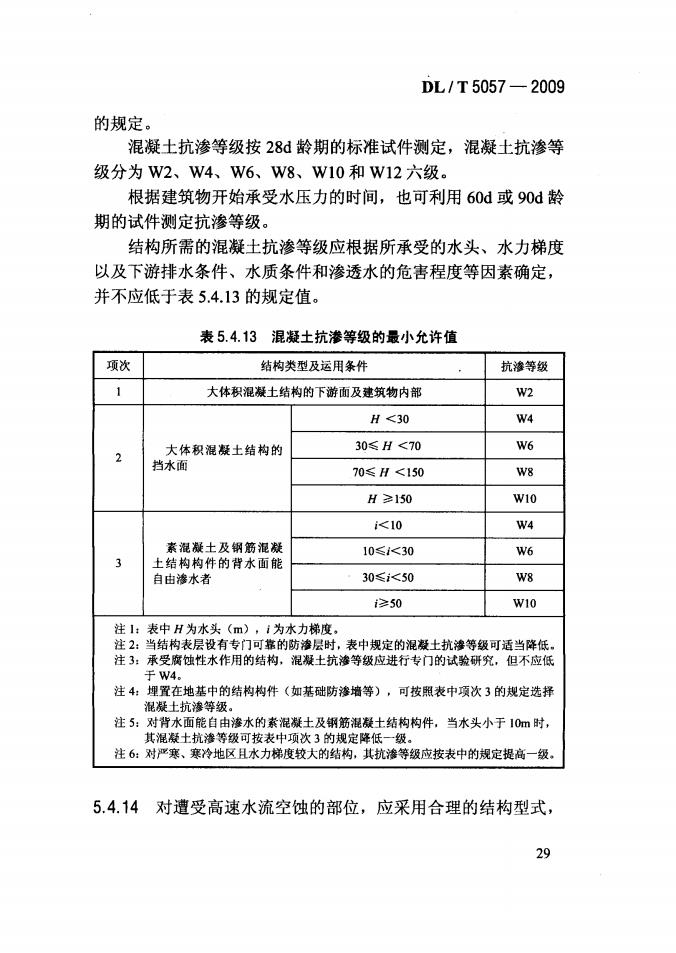

DL/T5057一2009 的规定。 混凝土抗渗等级按28d龄期的标准试件测定，混凝土抗渗等 级分为W2、W4、W6、W8、W10和W12六级. 根据建筑物开始承受水压力的时间，也可利用60d或90d龄 期的试件测定抗渗等级。 结构所需的混凝土抗渗等级应根据所承受的水头、水力梯度 以及下游排水条件、水质条件和渗透水的危害程度等因素确定， 并不应低于表5.4.13的规定值 表5.4.13混凝土抗渗等级的最小允许值 项次 结构类型及运用条件 抗渗等级 1 大体积混凝土结构的下游面及建筑物内部 6 H<30 W4 大体积混凝土结构的 30≤H<70 W6 2 挡水面 70≤H<150 w8 H≥150 W10 K10 W4 素混凝士及钢筋混凝 10≤1K30 土结构构件的背水面能 自由渗水者 30≤i<50 w8 控50 W10 注1：表中H为水头(m),i为水力梯度， 注2：当结构表层设有专门可靠的防渗层时，表中规定的混凝土抗海等级可适当降低 注3：承受腐蚀性水作用的结构，混凝土抗渗等级应进行专门的试验研究，但不应低 注4：埋置在地基中的结构构件（如基础防渗墙等），可按照表中项次3的规定选择 注5： 混凝士结构构件，当水头小于10m时， 顶次3 注6：对》 寒 且水力梯度较大的结构，其抗渗等级应按表中的规定提高一级。 5.4.14对遭受高速水流空蚀的部位，应采用合理的结构型式， 29

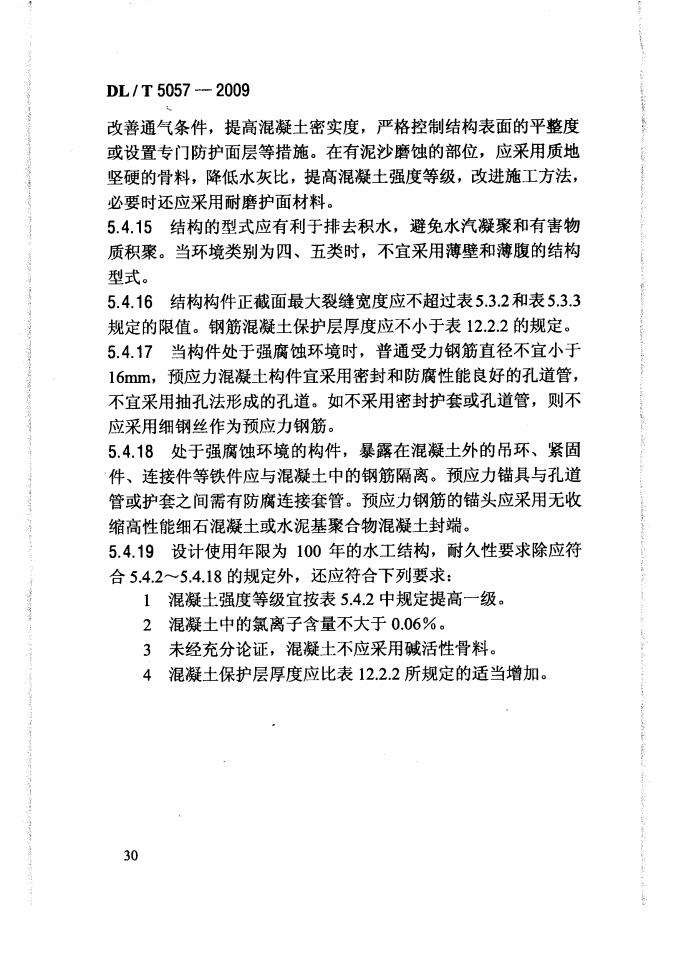

DL/T5057-2009 改善通气条件，提高混凝土密实度，严格控制结构表面的平整度 或设置专门防护面层等措施。在有泥沙磨蚀的部位，应采用质地 坚硬的骨料，降低水灰比，提高混凝土强度等级，改进施工方法， 必要时还应采用耐磨护面材料。 5.4.15结构的型式应有利于排去积水，避免水汽凝聚和有害物 质积聚。当环境类别为四、五类时，不宜采用薄壁和薄腹的结构 型式。 5.4.16结构构件正截面最大裂缝宽度应不超过表5.3.2和表5.3.3 规定的限值。钢筋混凝土保护层厚度应不小于表12.2.2的规定。 5.4.17当构件处于强腐蚀环境时，普通受力钢筋直径不宜小于 16mm,预应力混凝土构件宜采用密封和防腐性能良好的孔道管， 不宜采用抽孔法形成的孔道。如不采用密封护套或孔道管，则不 应采用细钢丝作为预应力钢筋。 5.4.18处于强腐蚀环境的构件，暴露在混凝土外的吊环、紧固 件、连接件等铁件应与混凝土中的钢筋隔离。预应力锚具与孔道 管或护套之间需有防腐连接套管。预应力钢筋的锚头应采用无收 缩高性能细石混凝土或水泥基聚合物混凝土封端。 5.4.19设计使用年限为100年的水工结构，耐久性要求除应符 合5.4.2~5.4.18的规定外，还应符合下列要求： 1混凝土强度等级宜按表5.4.2中规定提高一级 2混凝土中的氯离子含量不大于0.06%。 3未经充分论证，混凝土不应采用碱活性骨料。 4混凝土保护层厚度应比表12.2.2所规定的适当增加。 %

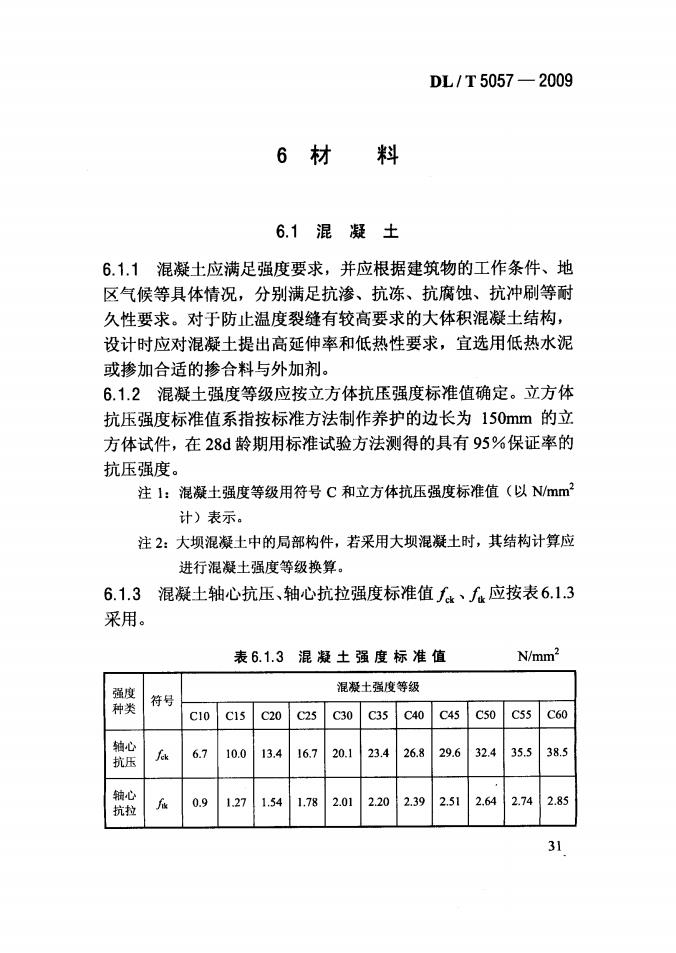

DL/T5057-2009 6材 料 61混凝土 6.1.1混凝土应满足强度要求，并应根据建筑物的工作条件、地 区气候等具体情况，分别满足抗渗、抗冻、抗腐蚀、抗冲刷等耐 久性要求。对于防止温度裂缝有较高要求的大体积混凝土结构， 设计时应对混凝土提出高延伸率和低热性要求，宜选用低热水泥 或掺加合适的参合料与外加剂。 6.1.2混凝土强度等级应按立方体抗压强度标准值确定。立方体 抗压强度标准值系指按标准方法制作养护的边长为150mm的立 方体试件，在28d龄期用标准试验方法测得的具有95%保证率的 抗压强度。 注1：混凝土强度等级用符号C和立方体抗压强度标准值（以N/mm 计)表示。 注2：大坝混凝土中的局部构件，若采用大坝混凝土时，其结构计算应 进行混凝土强度等级换算 6.1.3混凝土轴心抗压、轴心抗拉强度标准值f、f应按表6.1.3 采用。 表6.1.3混凝土强度标准值 N/mm2 强度 混凝土强度等级 种类 符号 c10C15C20C25C3035C40c45C50C55c60 63 10.013.416.720.123.426.829.632.435.538.5 0.9 1.271.541.782.012.202.392512.642.742.85
