绘制多个函数图像 ●在同一个绘图窗口绘制多个图像 p1ot(x1,y1,x2,y2,..) ·也可以同时指定每条曲线的属性 plot(x1,y1,str1,x2,y2,str2,...) ·另一种实现方法：hold on hold on 例： x=0:pi/20:2*pi; plot(x1,y1,str1) y1=sin(x);y2=cos(x); plot(x2,y2,str2) plot(x,y1,x,y2); ●。● hold on; hold off plot(x,y1); plot(x,y2); 11
11 绘制多个函数图像 plot(x1,y1, x2,y2, ...) 另一种实现方法：hold on hold on plot(x1,y1,str1) plot(x2,y2,str2) ... hold off 在同一个绘图窗口绘制多个图像 plot(x1,y1,str1, x2,y2,str2, ...) 也可以同时指定每条曲线的属性 x=0:pi/20:2*pi; y1=sin(x); y2=cos(x); plot(x,y1, x,y2); 例： hold on; plot(x,y1); plot(x,y2);

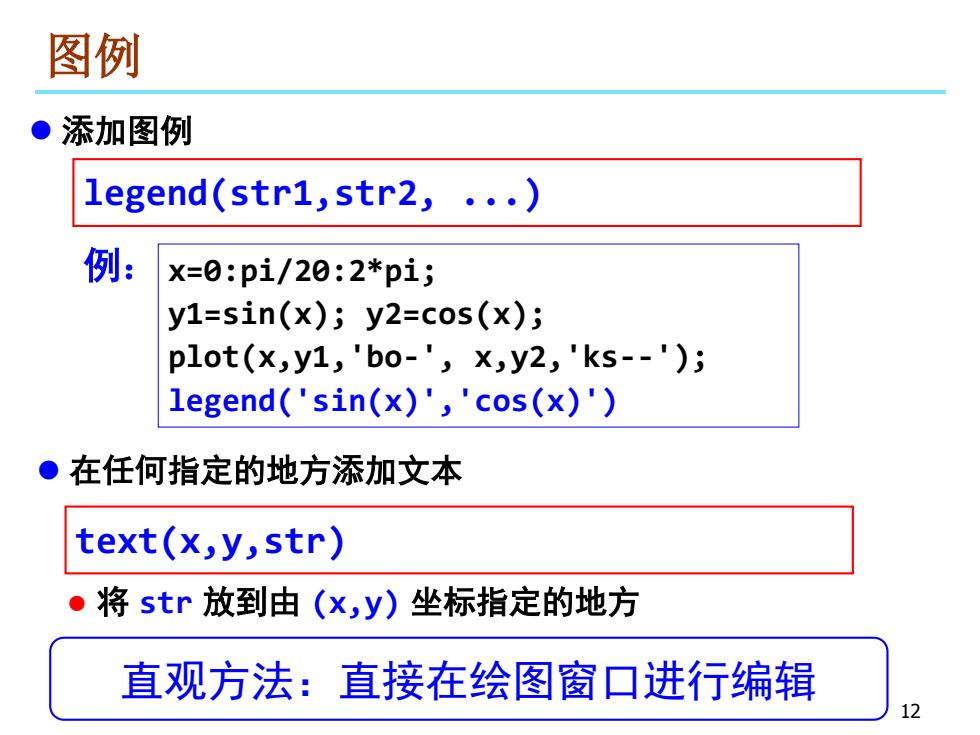

图例 ● 添加图例 legend(str1,str2,...) 例： x=0:pi/20:2*pi; y1=sin(x);y2=cos(x); p1ot(X,y1,'bo-',×,y2,ks-'); legend('sin(x)','cos(x)') ●在任何指定的地方添加文本 text(x,y,str) ·将str放到由(x,y)坐标指定的地方 直观方法：直接在绘图窗口进行编辑
12 图例 legend(str1,str2, ...) 添加图例 x=0:pi/20:2*pi; y1=sin(x); y2=cos(x); plot(x,y1,'bo-', x,y2,'ks--'); legend('sin(x)','cos(x)') 例： 在任何指定的地方添加文本 text(x,y,str) 将 str 放到由 (x,y) 坐标指定的地方 直观方法：直接在绘图窗口进行编辑

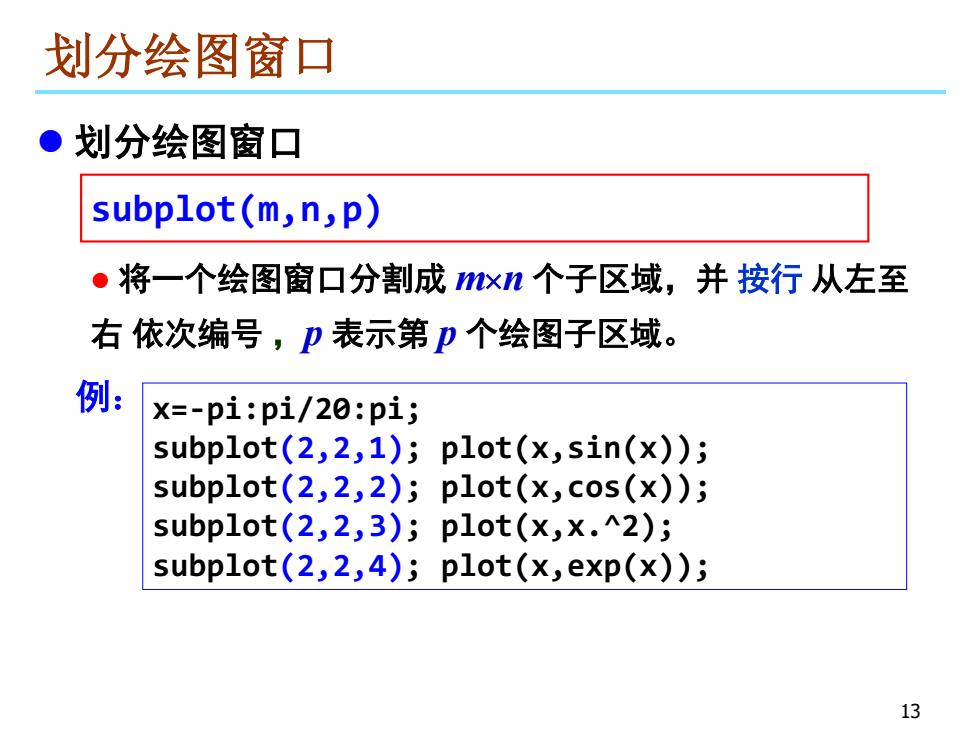

划分绘图窗口 ●划分绘图窗口 subplot(m,n,p) ●将一个绘图窗口分割成xn个子区域，并按行从左至 右依次编号，p表示第p个绘图子区域。 例： x=-pi:pi/20:pi; subplot(2,2,1);plot(x,sin(x)); subplot(2,2,2);plot(x,cos(x))j subp1ot(2,2,3);p1ot(x,×.^2); subplot(2,2,4);plot(x,exp(x)); 13
13 划分绘图窗口 subplot(m,n,p) 将一个绘图窗口分割成 m×n 个子区域，并 按行 从左至 右 依次编号 ，p 表示第 p 个绘图子区域。 x=-pi:pi/20:pi; subplot(2,2,1); plot(x,sin(x)); subplot(2,2,2); plot(x,cos(x)); subplot(2,2,3); plot(x,x.^2); subplot(2,2,4); plot(x,exp(x)); 例： 划分绘图窗口

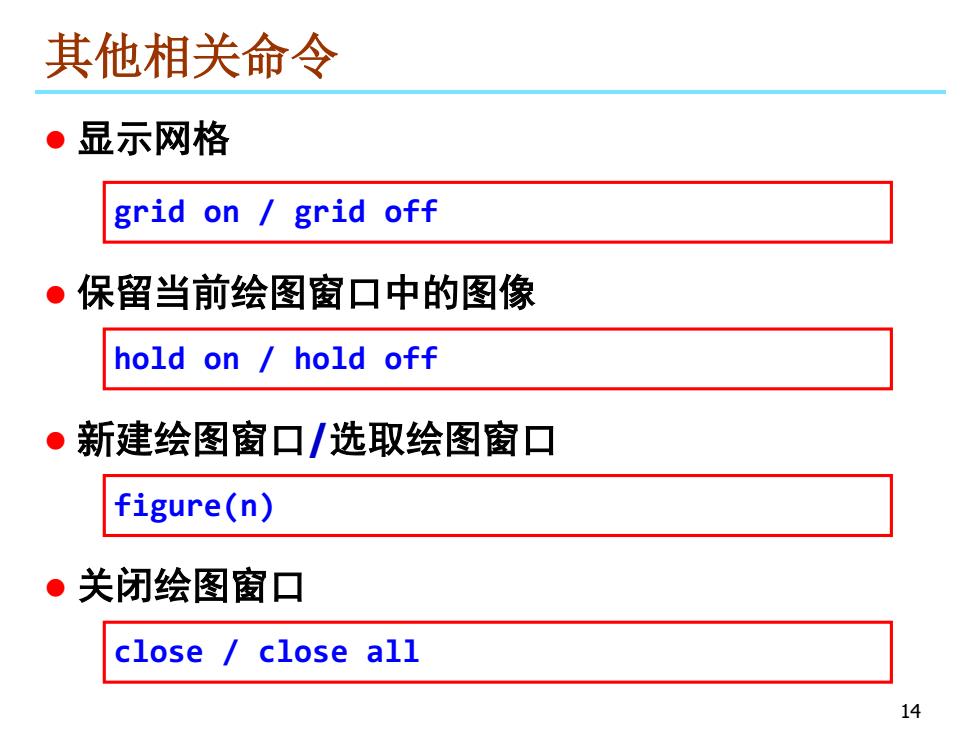

其他相关命令 ·显示网格 grid on grid off ·保留当前绘图窗口中的图像 hold on hold off ·新建绘图窗口/选取绘图窗口 figure(n) ·关闭绘图窗口 close close all 14
14 其他相关命令 保留当前绘图窗口中的图像 hold on / hold off 新建绘图窗口/选取绘图窗口 figure(n) 显示网格 grid on / grid off 关闭绘图窗口 close / close all

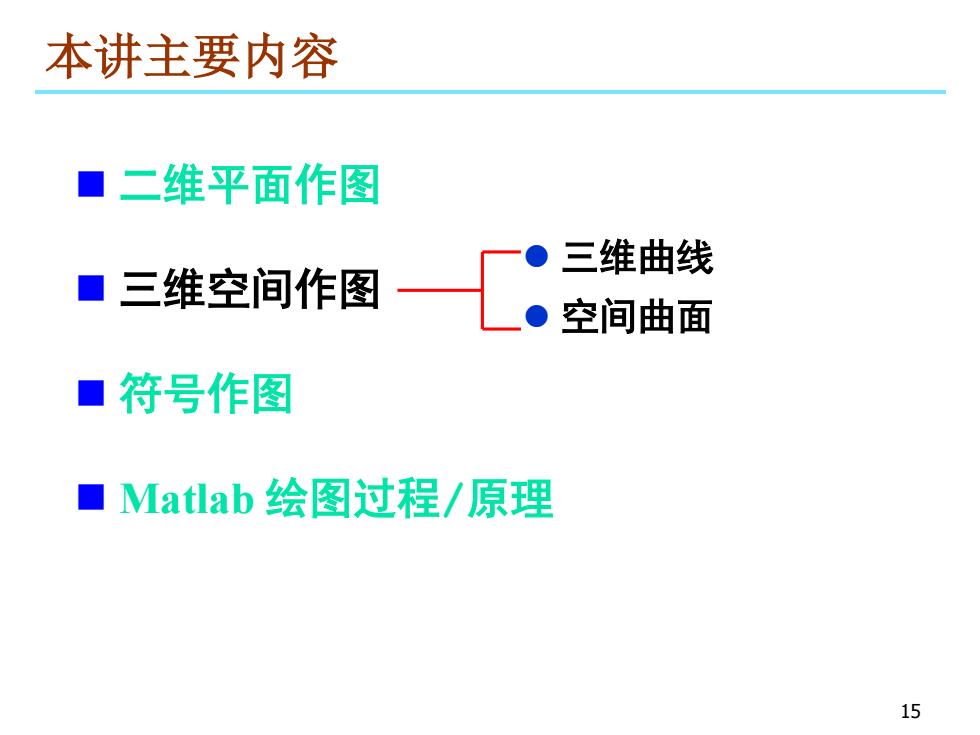

本讲主要内容 ■二维平面作图 ●」 三维曲线 ■ 三维空间作图 空间曲面 ■符号作图 ■Matlab绘图过程/原理 15
15 本讲主要内容 二维平面作图 三维空间作图 符号作图 Matlab 绘图过程/原理 三维曲线 空间曲面
