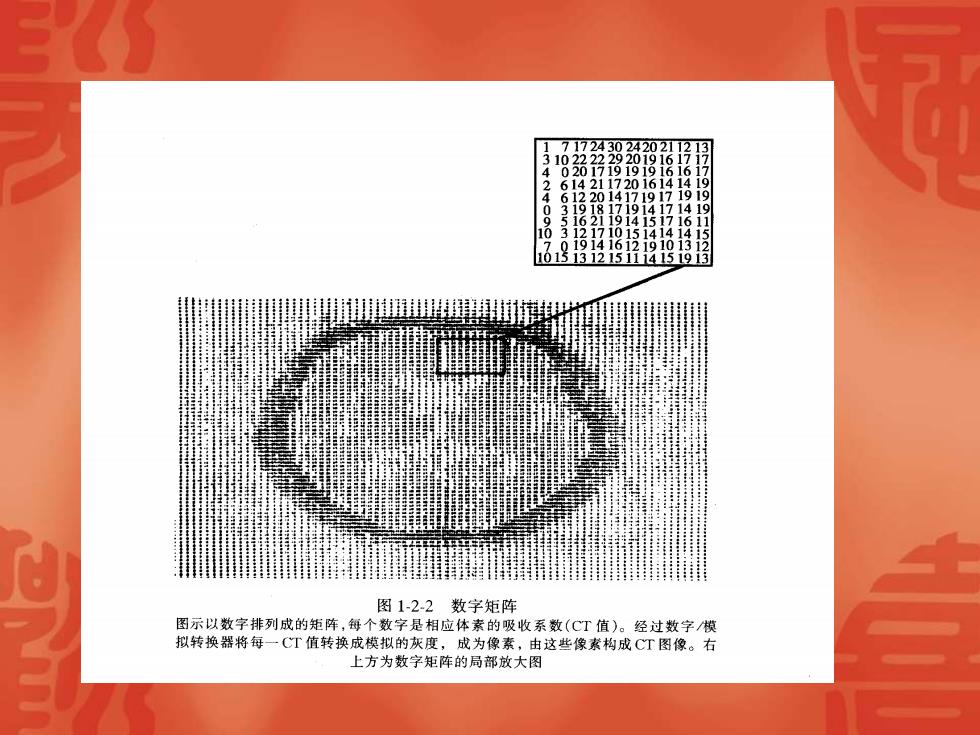

17 22442】 2 6 3424090 20429629 271081 16 17 479 47 9. 945 464 779991 3 3 1 图1-22数字矩阵 图示以数字排列成的矩阵，每个数字是相应体素的吸收系数(CT值)。经过数字模 拟转换器将每一CT值转换成模拟的灰度，成为像素，由这些像素构成CT图像。右 上方为数字矩阵的局部放大图
3 像素与体素 CT的图像实际上是人体某一部位有一 定厚度体层的图像。我们将成象体层分成 按矩阵排列的若干个小的基本单元，而以 一个CT值综合代表每个小单元内的物质密 度，这些小的单元称之为体素。同样，一 幅图像是有许多按矩阵排列的小的单元组 成，这些组成图像的基本单元被称为像素。 体素是一个三维概念，而象素是一个二维 概念。像素实际上是体素在成象时的表现

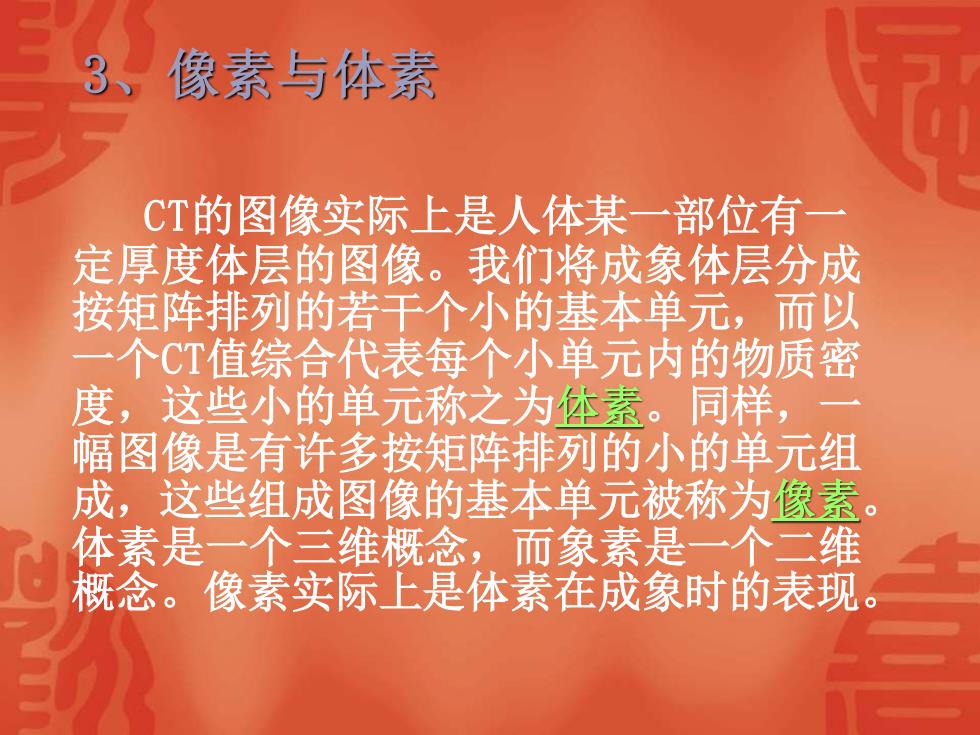

3、像素与体素 CT的图像实际上是人体某一部位有一 定厚度体层的图像。我们将成象体层分成 按矩阵排列的若干个小的基本单元，而以 一个CT值综合代表每个小单元内的物质密 度，这些小的单元称之为体素。同样，一 幅图像是有许多按矩阵排列的小的单元组 成，这些组成图像的基本单元被称为像素。 体素是一个三维概念，而象素是一个二维 概念。像素实际上是体素在成象时的表现
像 体 图1-2-1扫描层面体素及像素

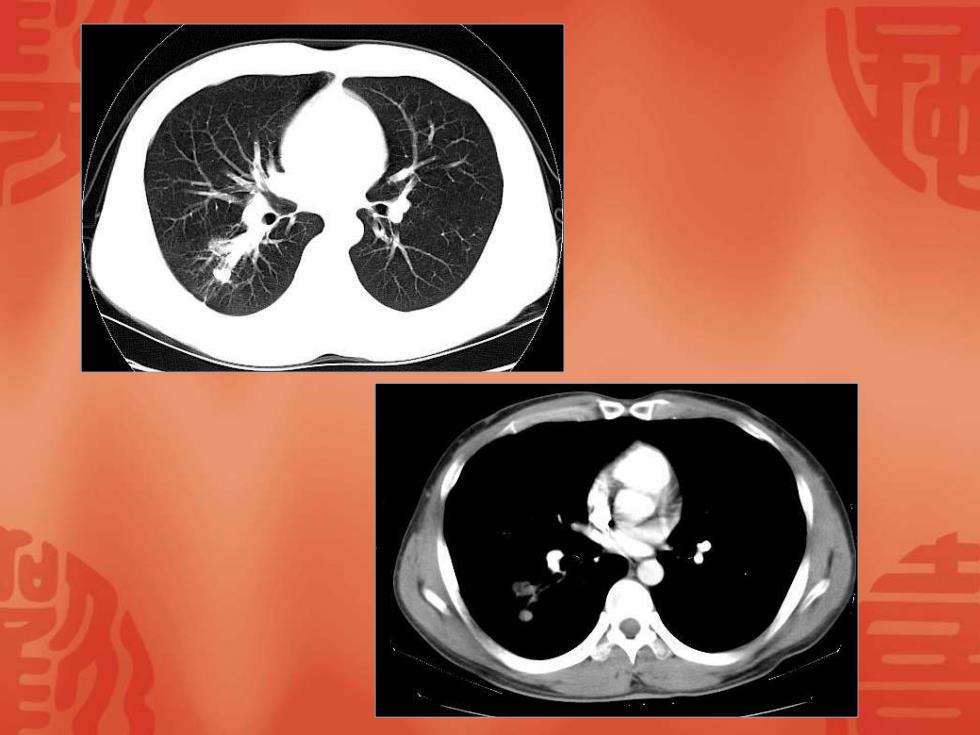

窗宽与窗位 窗宽是CT图像上显示的CT值范围；在 此范围内的组织和病变均以不同的模拟 灰度显示，CT值高于此范围的组织和病 变，均以白影显示。CT值低于此范围的 组织和病变，均以黑影显示。 窗位是窗的中心位置，即所显示灰阶 的中心；同样的窗宽，由于窗位不同， 其所包括的CT值范围的CT值也有差异

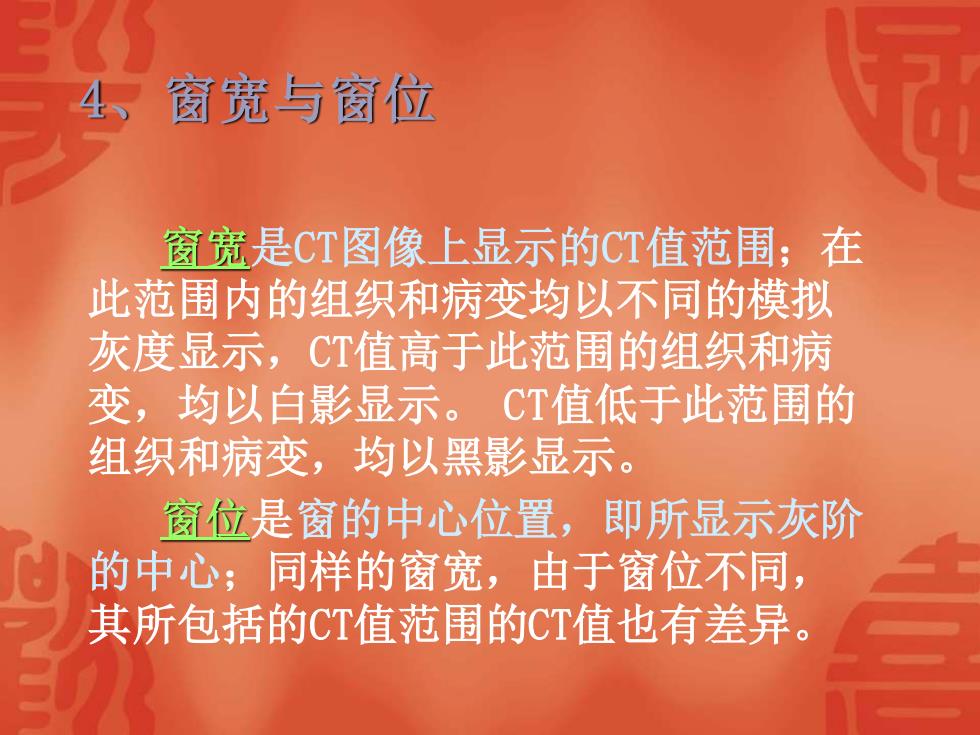

4、窗宽与窗位 窗宽是CT图像上显示的CT值范围；在 此范围内的组织和病变均以不同的模拟 灰度显示，CT值高于此范围的组织和病 变，均以白影显示。 CT值低于此范围的 组织和病变，均以黑影显示。 窗位是窗的中心位置，即所显示灰阶 的中心；同样的窗宽，由于窗位不同， 其所包括的CT值范围的CT值也有差异
