SystemView及其通信集统仿真分析实脸指导书 Auto Program Generation(APG)将当前系统编译成Windows下可执行的 EXE文件，可脱离设计窗独立运行。 Use Code编辑用户自定义代码库。 Xilinx FPGA将系统全部或部分图符转换为Xilinx FPGA代码，要求安装 相应的Xilinx开发软件。 M-1ink与Matlib分析软件链接。要求安装相应的Matlib系统分析软件。 Global Parameter Links全局参数连接。这个工具使你能方便地将图符参 数与系统级的参数（如系统采样率等）或全局参数相连接。 11).Help(帮助)菜单 3、工具栏 在设计窗口的第二行《工具栏》包括： 初接用箱质格受国行车与展图符车之何米国切族，点 打开已有系统：将以前编辑好的系统调入设计工作区，现有设计区将被新 的系统替代，调入新的系统以前，软件提示将目前设计区内容存盘。 保存当前设计区：将当前设计工作区内容存盘。学习版无此功能。必须升 级到专业版，此功能才能有效。 昌将当前设计工作区的图符及连接输出到打印机。学习版无此功能 清除工作区：用于清除设计窗口中的系统。如果用户没有保存当前系统， 会弹出一个保存系统的对话框。 删除按钮：用于删除设计窗口中的图符或图符组。用鼠标单击该按钮再单 击要删除的图符即可删除该图符 断开图符间连接：单击此按钮后，分别单击需要拆除它们之间连接的两个 图符，两图符之间的连线就会消失。注意必须按信号流向的先后次序按两 个图符。 连接按钮：单击此按钮，再单击需要连接的两个图符，带有方向指示的连 。线就会出现在两图符之间，连线方向由第一个图符指向第二个，因此要注 意信号的流向
SystemView 及其通信系统仿真分析实验指导书 11 Auto Program Generation (APG) 将当前系统编译成 Windows下可执行的 EXE文件，可脱离设计窗独立运行。 Use Code 编辑用户自定义代码库。 Xilinx FPGA 将系统全部或部分图符转换为Xilinx FPGA代码，要求安装 相应的Xilinx开发软件。 M-link 与Matlib分析软件链接。要求安装相应的Matlib系统分析软件。 Global Parameter Links 全局参数连接。这个工具使你能方便地将图符参 数与系统级的参数（如系统采样率等）或全局参数相连接。 11)．Help（帮助）菜单 3、工具栏 在设计窗口的第二行《工具栏》包括： 切换图符库: 用于将图符栏在基本图符库与扩展图符库之间来回切换。点 击三角形则可输入用户自定义库。 打开已有系统: 将以前编辑好的系统调入设计工作区，现有设计区将被新 的系统替代，调入新的系统以前，软件提示将目前设计区内容存盘。 保存当前设计区: 将当前设计工作区内容存盘。学习版无此功能。必须升 级到专业版，此功能才能有效。 将当前设计工作区的图符及连接输出到打印机。学习版无此功能 清除工作区: 用于清除设计窗口中的系统。如果用户没有保存当前系统， 会弹出一个保存系统的对话框。 删除按钮: 用于删除设计窗口中的图符或图符组。用鼠标单击该按钮再单 击要删除的图符即可删除该图符 断开图符间连接: 单击此按钮后，分别单击需要拆除它们之间连接的两个 图符，两图符之间的连线就会消失。注意必须按信号流向的先后次序按两 个图符。 连接按钮: 单击此按钮，再单击需要连接的两个图符，带有方向指示的连 线就会出现在两图符之间，连线方向由第一个图符指向第二个，因此要注 意信号的流向
SystemView及其通信统仿真分析实验指子书 复制按钮：单击此按钮，再单击要复制的图符则出现一个与原图符完全相 名同的图符，新图符与原图符具有相同的参数值，并被放置在与原图符位置 相差半个网格的位置上。 图符翻转：单击此按钮，再单击需要翻转的图符，该图符的连线方向就会 翻转180度，连线也会随之改变，但是图符之间的连接关系并不改变。此 功能在调整设计区图符位置时有用。主要用于美化设计区图符的分布和连 线，避免线路过多交叉。 创建便笺：用于在设计区中插入一个空白便笺框，用户可以输入文字、移 动或重新编辑该便笺。 创建子系统：用于把所选择的图符组创建成MetaSystem。单击此按钮后， 按住鼠标左键并拖拽鼠标可以把选择框内的一组图符创建为子系统 MetaSystem,并出现一个子系统图标替代原来的图符。 显示子系统：用于观察和编辑嵌入在用户系统中的MetaSystem结构。单 击此按钮，然后再单击感兴趣的MetaSystem图符，一个新窗口就会出现 并显示出MetaSystem.。学习版没有MetaSystem功能. 根轨迹：单击此按钮就会出现一个对话框，这时即可根据对话框中的选项 在S域、Z域或在Z=0点附加一个极点的Z域对用户系统进行根轨迹图的 到计算和显示。根轨迹图的定义是闭环反馈极点的轨迹（作为闭环增益K 的函数)，这个闭环系统的传输函数H(S)在系统设计窗口中确定。根轨迹 窗口是交互式的。 波特图：波特图是用户系统的传输函数H(s)作为频率∫的函数(s2π∫∫「 的单位是Hz)时幅度和相位的波形图。显示波特图的窗口同根轨迹图窗 图 口一样也是交互式的，有着与根轨迹图窗口相似的功能。无论是根轨迹图 还是波特图，都可以对图形进行局部放大显示。 画面重画：对系统设计窗口图形全部重新绘制。 停止仿真：单击此按钮即结束仿真。用于系统仿真进行时强行终止仿真操 作。 开始仿真：单击此按钮后，如果用户系统的构造己全部完成，系统仿真就 开始执行，否则将出现一些诊断或提示信息以帮助用户迅速完成仿真系统 的构造。 系统定时：单击此按钮就会弹出系统定时窗口，在此窗口定义系统仿真的 起始和终止时间、采样率、采样间隔、采样点数、频率分辨率、和系统的 循环次数等参数。系统仿真之前必须首先定义这些参数，系统定时直接控 制系统的仿真。 分析窗口：此按钮用于从设计窗口切换到分析窗口

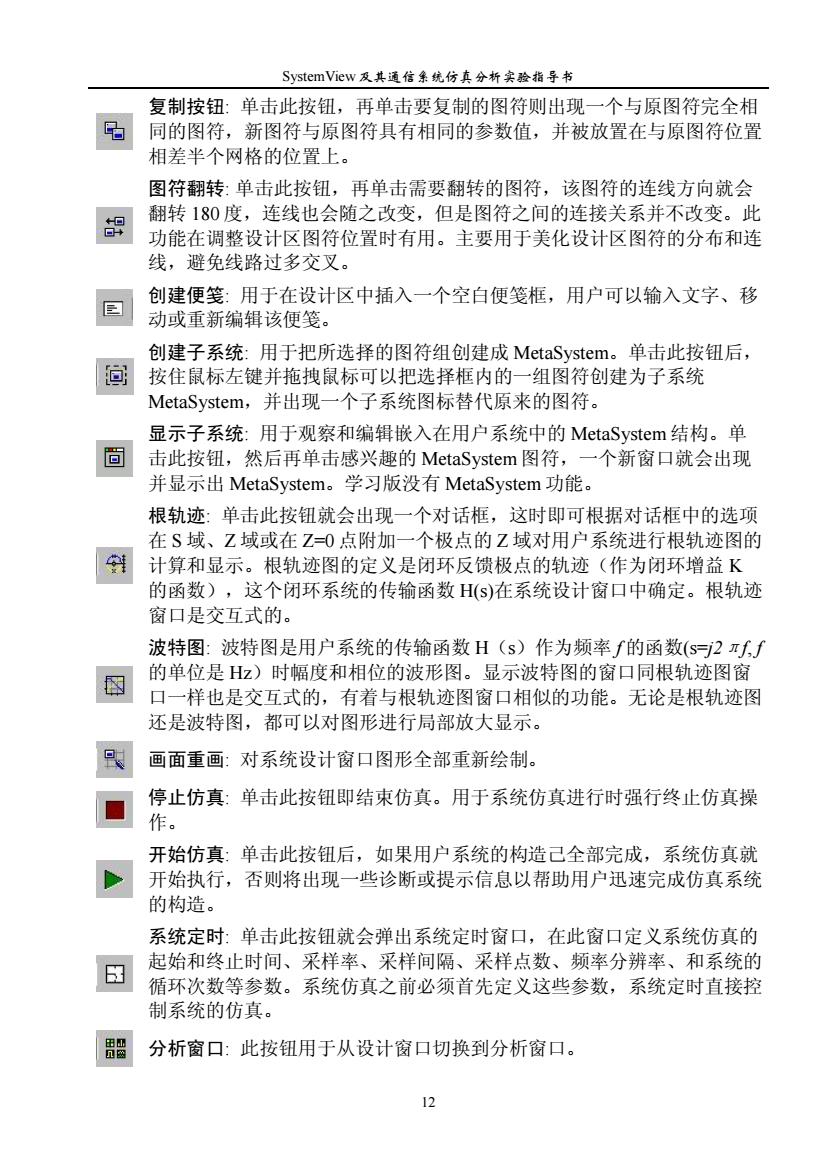

SystemView 及其通信系统仿真分析实验指导书 12 复制按钮: 单击此按钮，再单击要复制的图符则出现一个与原图符完全相 同的图符，新图符与原图符具有相同的参数值，并被放置在与原图符位置 相差半个网格的位置上。 图符翻转: 单击此按钮，再单击需要翻转的图符，该图符的连线方向就会 翻转 180 度，连线也会随之改变，但是图符之间的连接关系并不改变。此 功能在调整设计区图符位置时有用。主要用于美化设计区图符的分布和连 线，避免线路过多交叉。 创建便笺: 用于在设计区中插入一个空白便笺框，用户可以输入文字、移 动或重新编辑该便笺。 创建子系统: 用于把所选择的图符组创建成 MetaSystem。单击此按钮后， 按住鼠标左键并拖拽鼠标可以把选择框内的一组图符创建为子系统 MetaSystem，并出现一个子系统图标替代原来的图符。 显示子系统: 用于观察和编辑嵌入在用户系统中的 MetaSystem结构。单 击此按钮，然后再单击感兴趣的 MetaSystem图符，一个新窗口就会出现 并显示出 MetaSystem。学习版没有 MetaSystem 功能。 根轨迹: 单击此按钮就会出现一个对话框，这时即可根据对话框中的选项 在 S 域、Z 域或在 Z=0 点附加一个极点的 Z 域对用户系统进行根轨迹图的 计算和显示。根轨迹图的定义是闭环反馈极点的轨迹（作为闭环增益 K 的函数），这个闭环系统的传输函数 H(s)在系统设计窗口中确定。根轨迹 窗口是交互式的。 波特图: 波特图是用户系统的传输函数 H（s）作为频率 f 的函数(s=j2πf, f 的单位是 Hz）时幅度和相位的波形图。显示波特图的窗口同根轨迹图窗 口一样也是交互式的，有着与根轨迹图窗口相似的功能。无论是根轨迹图 还是波特图，都可以对图形进行局部放大显示。 画面重画: 对系统设计窗口图形全部重新绘制。 停止仿真: 单击此按钮即结束仿真。用于系统仿真进行时强行终止仿真操 作。 开始仿真: 单击此按钮后，如果用户系统的构造己全部完成，系统仿真就 开始执行，否则将出现一些诊断或提示信息以帮助用户迅速完成仿真系统 的构造。 系统定时: 单击此按钮就会弹出系统定时窗口，在此窗口定义系统仿真的 起始和终止时间、采样率、采样间隔、采样点数、频率分辨率、和系统的 循环次数等参数。系统仿真之前必须首先定义这些参数，系统定时直接控 制系统的仿真。 分析窗口: 此按钮用于从设计窗口切换到分析窗口
SystemView及其通信集统仿真分析实脸指导书 4、图标库 图标是System View仿真运算、处理的基本单元，共分三大类：第一类包括信 号源库，它只有输出端没有输入端：第二类包括观察窗库，它只有输入端没有输 出端：第三类包括其它所有图标库，这类图标都有一定个数的输入端和输出端。 在设计窗口的左边有一个图标库区，一组是基本库(Main Libraries),共8个， 分别包括信号源库(Source)、子系统库(Meta System)、加法器(Adder)、子 系统输入输出端口(Meta I/O)、算子库(Operator)、函数库(Function)、乘 法器(Multiplier)及观察窗库(Sink)等共八组基本器件：另一组是可选择的专业 库(Optional Libraries),如通信库(Communication)、数字信号处理库(DSP)、 逻辑库(Logic)、射频/模拟库(RF/Analog)等，支持用户自己用C/C+语言编 写源代码定义图标以完成所需自定义功能的用户自定义库(Csto)，及可调用、 访问Matlab的函数的M-Link/库：以及CDMA、DVB、自适应滤波等扩展库。基本 库与专业库之间由“库选择按钮进行切换，而扩展库则要由自定义库通过动态链 接库(*dl)加载进来。 回信号源图标： 代表用于产生用户系统输入信号的信号源库(16种)。 p圆子系统图标： 这个图标代表了一组图标（可能是一个很大的图标组，其中还可能包含下级 子系统).这些图标在用户仿真中作为一个完整的子系统、函数以及过程使用。 王加法器图标： 代表加法器，完成几个输入信号的加法运算。 西子系统VO图标： 这个图标用于设置子系统的输入输出端口。 回算子图标： 13
SystemView 及其通信系统仿真分析实验指导书 13 4、图标库 图标是System View仿真运算、处理的基本单元，共分三大类：第一类包括信 号源库，它只有输出端没有输入端；第二类包括观察窗库，它只有输入端没有输 出端；第三类包括其它所有图标库，这类图标都有一定个数的输入端和输出端。 在设计窗口的左边有一个图标库区，一组是基本库 (Main Libraries)，共8个， 分别包括信号源库（Source）、子系统库（Meta System）、加法器（Adder）、子 系统输入输出端口（Meta I/O）、算子库（Operator）、函数库（Function ）、乘 法器（Multiplier）及观察窗库（Sink）等共八组基本器件；另一组是可选择的专业 库(Optional Libraries)，如通信库（Communication）、数字信号处理库（DSP）、 逻辑库（Logic）、射频/模拟库（RF/ Analog）等，支持用户自己用C/C++语言编 写源代码定义图标以完成所需自定义功能的用户自定义库（Custom），及可调用、 访问Matlab的函数的M-Link库；以及 CDMA、DVB、自适应滤波等扩展库。基本 库与专业库之间由 “库选择”按钮进行切换，而扩展库则要由自定义库通过动态链 接库（*.dll）加载进来。 信号源图标： 代表用于产生用户系统输入信号的信号源库（16种）。 子系统图标： 这个图标代表了一组图标（可能是一个很大的图标组，其中还可能包含下级 子系统）.这些图标在用户仿真中作为一个完整的子系统、函数以及过程使用。 加法器图标： 代表加法器，完成几个输入信号的加法运算。 子系统I/O图标： 这个图标用于设置子系统的输入输出端口。 算子图标：
SystemView及其通信集统仿真分析实验指子书 代表算子库(31种)，其中的每一个算子都把输入的数据作为运算自变量进 行某种运算或变换，如F℉T变换、采样、保持、延时、增益或某一传递函数的线 性系统等。 可函数图标： 代表函数库(32种)，其中的每一个函数都把输入的数据作为自变量进行各 种函数运算，如量化、限幅、取绝对值等各种非线性函数、三角函数、对数函 数、各种复数运算、代数运算等。 闲乘法器图标： 代表乘法器，完成几个输入信号的乘法运算。 口观察窗图标： 代表了信号接收器，即观察窗图标。用来实现信号收集、（实时）显示、分 析、数据处理以及输出（包括把信号输出到文件）等功能。 口自定义图标： 允许用户自己通过C/C+语言编写源代码定义图标完成所需功能。 了通信图标： 代表通信库，其中包括了通信系统中常用的各种模块，如各种调制器、解调 器、编码器、解码器、信号处理器、信道模型等。 宝数字信号处理图标： 代表数字信号处理库，其中包括了数字信号处理中常用的各种处理、变换、 运算等模块。 国逻辑图标： 代表逻辑库，其中包括了各种门电路及模拟/数字信号处理等电路模块。 同射频模拟库图标

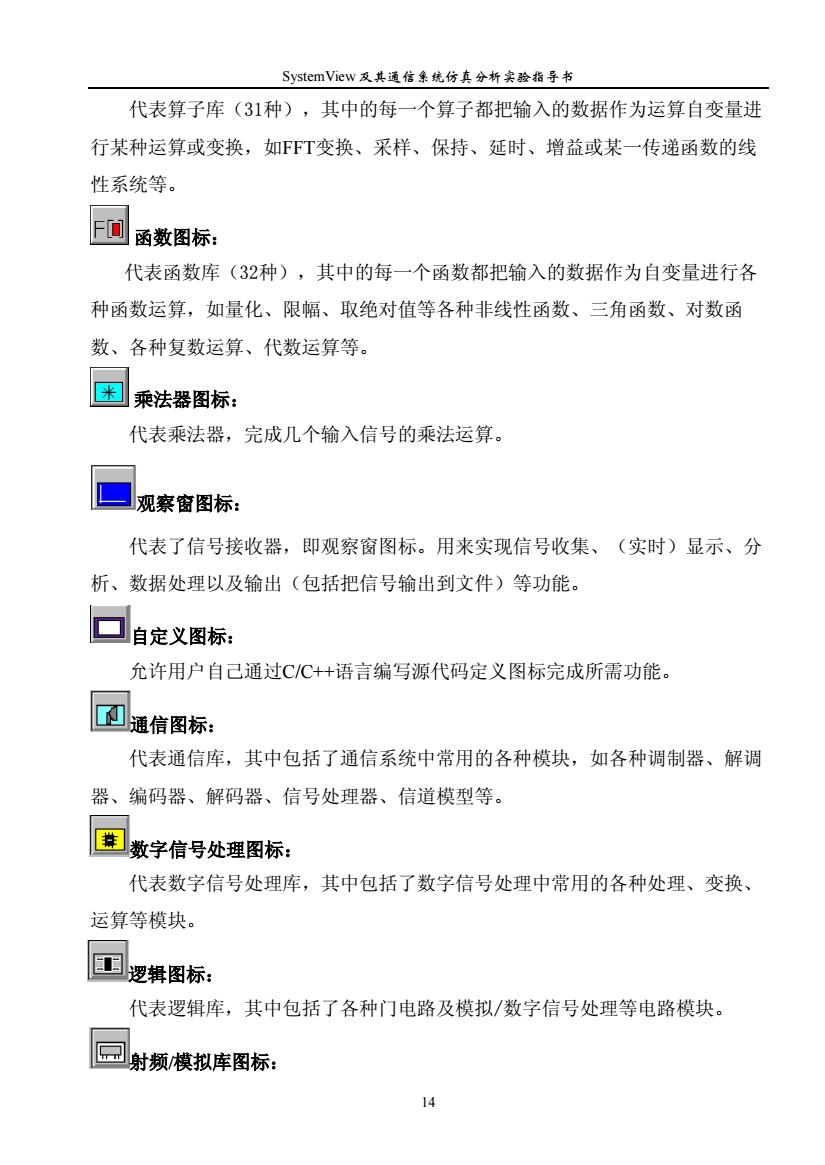

SystemView 及其通信系统仿真分析实验指导书 14 代表算子库（31种），其中的每一个算子都把输入的数据作为运算自变量进 行某种运算或变换，如FFT变换、采样、保持、延时、增益或某一传递函数的线 性系统等。 函数图标： 代表函数库（32种），其中的每一个函数都把输入的数据作为自变量进行各 种函数运算，如量化、限幅、取绝对值等各种非线性函数、三角函数、对数函 数、各种复数运算、代数运算等。 乘法器图标： 代表乘法器，完成几个输入信号的乘法运算。 观察窗图标： 代表了信号接收器，即观察窗图标。用来实现信号收集、（实时）显示、分 析、数据处理以及输出（包括把信号输出到文件）等功能。 自定义图标： 允许用户自己通过C/C++语言编写源代码定义图标完成所需功能。 通信图标： 代表通信库，其中包括了通信系统中常用的各种模块，如各种调制器、解调 器、编码器、解码器、信号处理器、信道模型等。 数字信号处理图标： 代表数字信号处理库，其中包括了数字信号处理中常用的各种处理、变换、 运算等模块。 逻辑图标： 代表逻辑库，其中包括了各种门电路及模拟/数字信号处理等电路模块。 射频/模拟库图标：
SystemView及其通信象统仿真分析实脸指导书 代表射频/模拟库，其中包括了射频/模拟电路中常用的RC、LC电路及运算放 大器电路、二极管电路等。 aiab连接强标： 用于与调用Matlab函数时。 5、图标定义 用户在选中的图标上双击鼠标左键，或选中该图标并按住鼠标左键将其拖至 设计区域内，就可以把某一图标库中的通用图标添加进自己的仿真系统，这时所 选中的图标会出现在设计区域中。双击设计窗口中的图标后，图标库窗口将出现 在屏幕上。例如图1.2是信号源图标库窗口的例子： SystemView Source Library Source Tokens- Periodic Noise /PN 凸periodic1Et 0.Undefined ☑ Parameters. OK Cancel 图1.2信号源窗口 此时可用鼠标单击以选中某个图标，然后单击“参数"”(Parameters)按钮进入参 数设置窗口：也可双击所选中的图标直接进入参数设置窗口。例如，在上面的 窗口中选中了Sinusoid'图标，即正弦波信号源，则其参数设置界面如下图3： 15

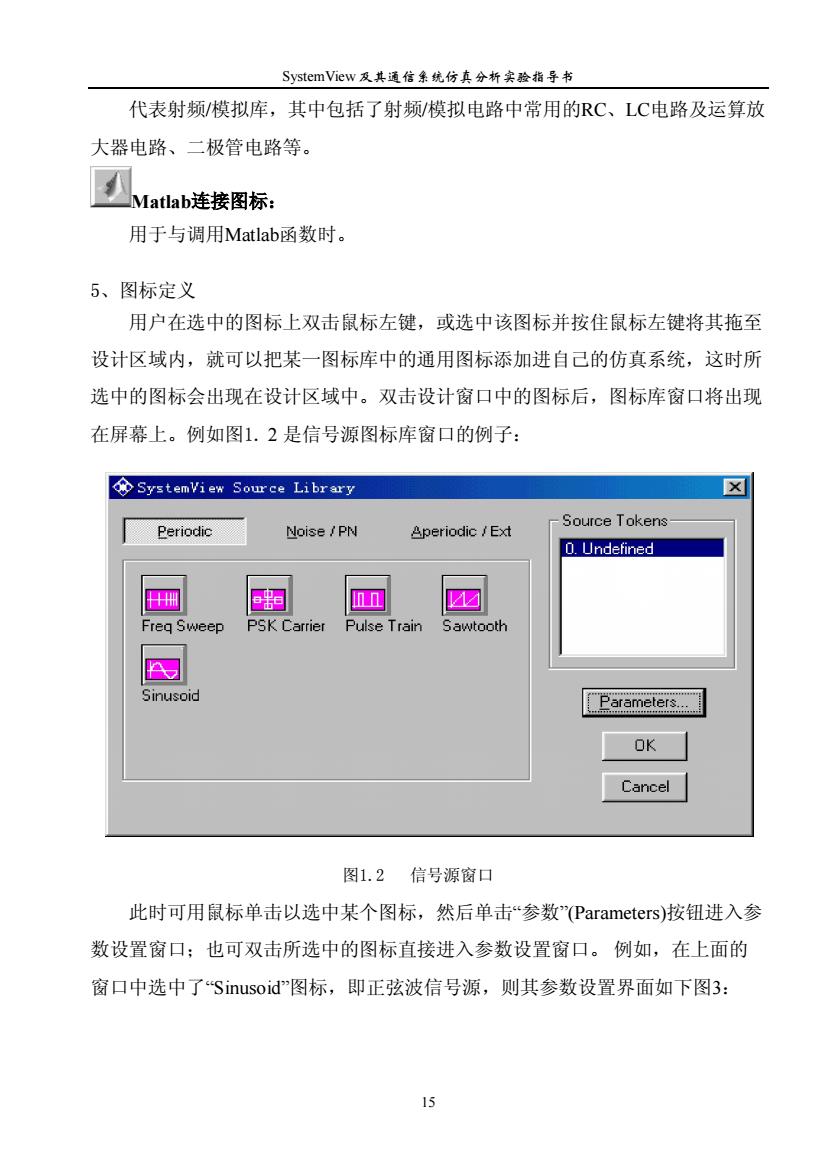

SystemView 及其通信系统仿真分析实验指导书 15 代表射频/模拟库，其中包括了射频/模拟电路中常用的RC、LC电路及运算放 大器电路、二极管电路等。 Matlab连接图标： 用于与调用Matlab函数时。 5、图标定义 用户在选中的图标上双击鼠标左键，或选中该图标并按住鼠标左键将其拖至 设计区域内，就可以把某一图标库中的通用图标添加进自己的仿真系统，这时所 选中的图标会出现在设计区域中。双击设计窗口中的图标后，图标库窗口将出现 在屏幕上。例如图1. 2 是信号源图标库窗口的例子： 图1.2 信号源窗口 此时可用鼠标单击以选中某个图标，然后单击“参数”(Parameters)按钮进入参 数设置窗口；也可双击所选中的图标直接进入参数设置窗口。 例如，在上面的 窗口中选中了“Sinusoid”图标，即正弦波信号源，则其参数设置界面如下图3：
