SystemView及通信统仿真分斯实验指导书 Print System:Text Tokens打印系统屏幕内容，图符用文字信息盒代替。 其中Hide Token Parameters.选项在打印时不打印图符参数，Show Token Parame- ters选项在打印时打印图符参数。 Print System:Symbolic Tokens以图形方式如实打印屏幕。 Print System Summary打印系统小结数据列表。 Print System Connection List打印系统连线列表。 Print Real Time Sink选择此项后，单击系统中任一个实时接收器图符， 该图符的数据就会被打印出来。 Print SystemView Sink选择此项后，单击系统中任一个SystemView接收器 图符，该图符的数据就会被打印出来。 Printer/Page Setup打印机页面设置。 Printer Fonts打印机字体设置。 Exit关闭SystemViewj并返回Windows。 2).Edit(编辑)菜单 Copy Note Pad把所选择的便笺的内容复制到剪贴板上。 Copy SystemView Sink把所选择的SystemView接收器有关的图形复制到剪 贴板上。Copy System to Clipboard把当前系统复制到剪贴板上。 Copy System:Selected Area按下Ctrl键拖动鼠标，把所选用户系统的 局部区域以位图格式复制到剪贴板上。 Copy System:Text Token是以文字盒代替图形图符的方式，把系统复制 到剪贴板上。其中Hide Token Parameters选项在复制时不复制图符参数，Show Token Parameters选项在复制时复制图符参数。 Copy Entire Screen把整个SystemView)屏幕复制到剪贴板上， Paste to Note Pad把剪贴板中的文字内容粘贴到所选择的便笺中。 Delete从系统中删除所选择项（图符或便笺）。 3)·Preferences(参数选择)菜单 6

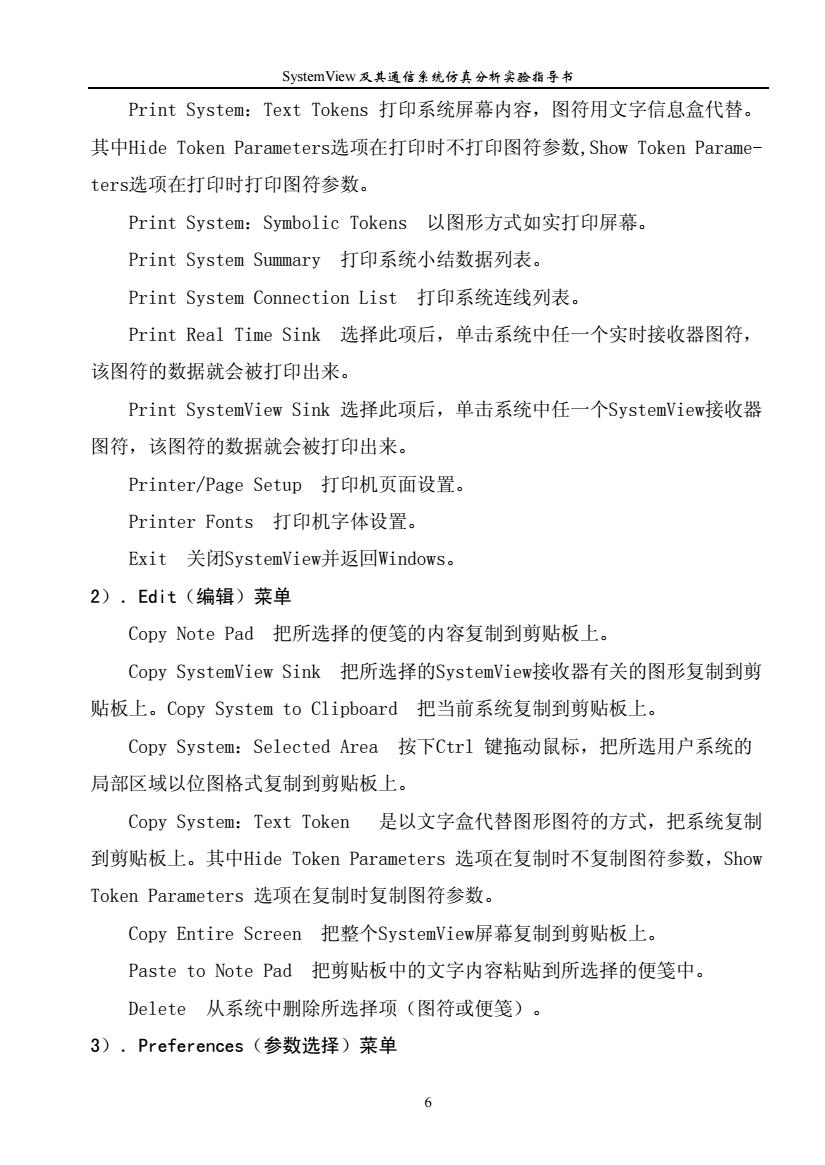

SystemView 及其通信系统仿真分析实验指导书 6 Print System：Text Tokens 打印系统屏幕内容，图符用文字信息盒代替。 其中Hide Token Parameters选项在打印时不打印图符参数,Show Token Parameters选项在打印时打印图符参数。 Print System：Symbolic Tokens 以图形方式如实打印屏幕。 Print System Summary 打印系统小结数据列表。 Print System Connection List 打印系统连线列表。 Print Real Time Sink 选择此项后，单击系统中任一个实时接收器图符， 该图符的数据就会被打印出来。 Print SystemView Sink 选择此项后，单击系统中任一个SystemView接收器 图符，该图符的数据就会被打印出来。 Printer/Page Setup 打印机页面设置。 Printer Fonts 打印机字体设置。 Exit 关闭SystemView并返回Windows。 2）．Edit（编辑）菜单 Copy Note Pad 把所选择的便笺的内容复制到剪贴板上。 Copy SystemView Sink 把所选择的SystemView接收器有关的图形复制到剪 贴板上。Copy System to Clipboard 把当前系统复制到剪贴板上。 Copy System：Selected Area 按下Ctrl 键拖动鼠标，把所选用户系统的 局部区域以位图格式复制到剪贴板上。 Copy System：Text Token 是以文字盒代替图形图符的方式，把系统复制 到剪贴板上。其中Hide Token Parameters 选项在复制时不复制图符参数，Show Token Parameters 选项在复制时复制图符参数。 Copy Entire Screen 把整个SystemView屏幕复制到剪贴板上。 Paste to Note Pad 把剪贴板中的文字内容粘贴到所选择的便笺中。 Delete 从系统中删除所选择项（图符或便笺）。 3）．Preferences（参数选择）菜单
SystemView及其通信集统仿真分析实脸指子书 Customize用户选项设置，包括系统颜色、系统时间、设计区选项等。 Reset All Defaults将所有的选项恢复为SystemViewf的缺省设置。 4).View(查看)菜单 Z0om允许用户扩大或压缩系统的显示。有多种比例尺选项。 MetaSystem观察所选的MetaSystem子系统的内容（内部结构）。 Hide Token Numbers不显示用户系统中图符的编号。 Analysis Windows切换到系统分析窗口。 Calculator弹出Windows的计算器。 Units Converter弹出单位转换器窗口。可进行常用的通信系统参数单位 的转换。 5).NotePads(便笺)菜单 Hide Note Pads屏幕上不显示便笺。未显示的便笺并没有被删除，只是暂 时隐含。 New Note Pad在屏幕中央插入一个空白便笺框，用户可以输入文字、移动 或重新编辑该便笺。 Copy Token Parameters to NotePad允许用户生成一个带有所选图符参数 的新便笺，所选图符的参数被自动放入该便笺内，便笺会自动出现，用户不必先 打开一个新便笺。 Attributes for All Note Pads定义所有的便笺属性，包括文字的颜色 字体、背景等。 Attributes for Selected Note Pad定义用户选择的便笺属性。 Delete Note Pad删除一个用户选择的便笺。 Delete All Note Pad删除所有的便笺， 6)·Connections(连接)菜单 Disconnect All Tokens选择该项后将取消用户系统的所有连接线，但不 改变图符参数。 7

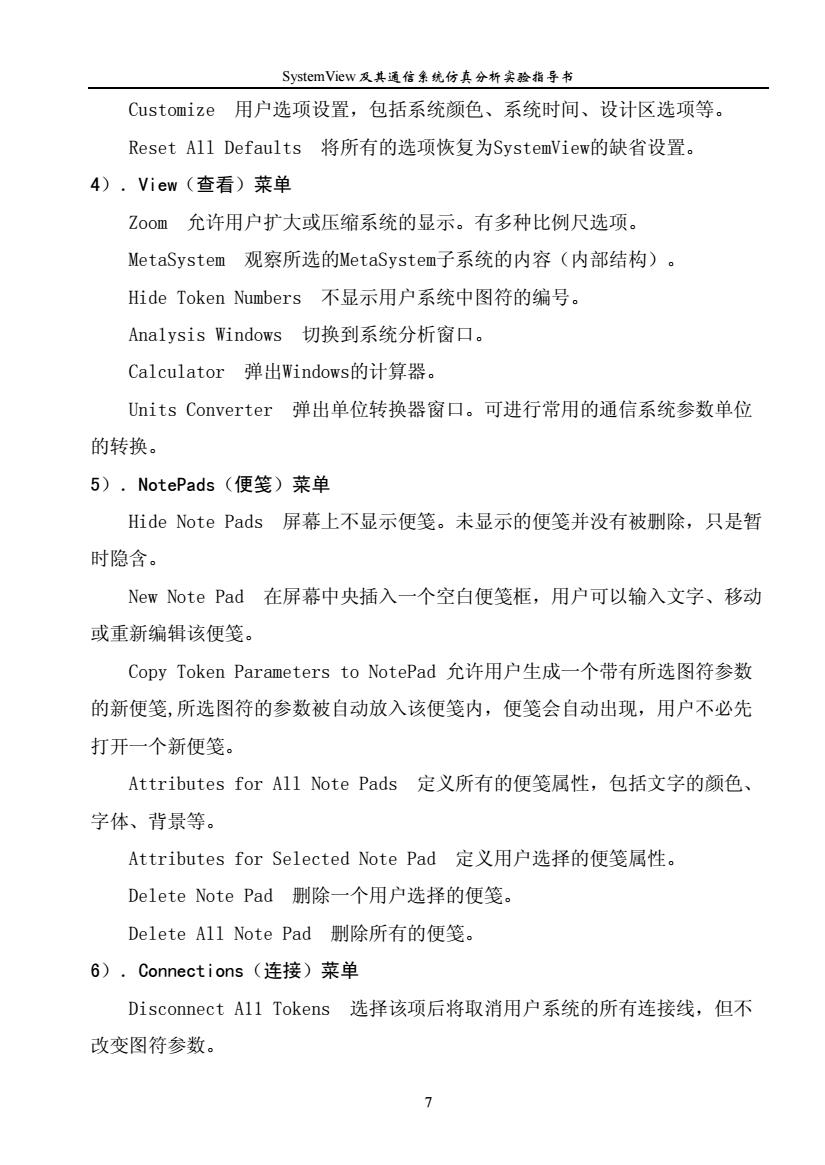

SystemView 及其通信系统仿真分析实验指导书 7 Customize 用户选项设置，包括系统颜色、系统时间、设计区选项等。 Reset All Defaults 将所有的选项恢复为SystemView的缺省设置。 4）．View（查看）菜单 Zoom 允许用户扩大或压缩系统的显示。有多种比例尺选项。 MetaSystem 观察所选的MetaSystem子系统的内容（内部结构）。 Hide Token Numbers 不显示用户系统中图符的编号。 Ana1ysis Windows 切换到系统分析窗口。 Calculator 弹出Windows的计算器。 Units Converter 弹出单位转换器窗口。可进行常用的通信系统参数单位 的转换。 5）．NotePads（便笺）菜单 Hide Note Pads 屏幕上不显示便笺。未显示的便笺并没有被删除，只是暂 时隐含。 New Note Pad 在屏幕中央插入一个空白便笺框，用户可以输入文字、移动 或重新编辑该便笺。 Copy Token Parameters to NotePad 允许用户生成一个带有所选图符参数 的新便笺,所选图符的参数被自动放入该便笺内，便笺会自动出现，用户不必先 打开一个新便笺。 Attributes for All Note Pads 定义所有的便笺属性，包括文字的颜色、 字体、背景等。 Attributes for Selected Note Pad 定义用户选择的便笺属性。 Delete Note Pad 删除一个用户选择的便笺。 Delete All Note Pad 删除所有的便笺。 6）．Connections（连接）菜单 Disconnect A11 Tokens 选择该项后将取消用户系统的所有连接线，但不 改变图符参数
SystemView及通信统仿真分斯实验指导书 Check Connections Now单击一次本选项就立即执行一次用户系统连接检 查。 Show Token Output选择此项，再单击某个图符可显示其所有的连线。 Hide Token Output选择此项，再单击某个图符可隐藏其所有的连线。 7).Compiler(编译)菜单 Compile System Now此选项将强迫SystemView重新编译用户系统，但不执行 用户系统仿真。 Compiler Wizard编译向导。 Edit Execution Sequence编辑系统执行顺序。本选项使用户能选择使用 系统图符(Use Sys Tokens).或者使用执行表(Use Exe List)来顺序执行。 Use Default Exe Sequence选择此项后，SystemView用SystemView编译器 确定的执行顺序，而不是用户设置的执行顺序。本特性与执行顺序编辑器一同使 用。 Animate Exe Sequence选择此项会使SystemView建立图符执行顺序。每个 执行步骤中，当前正在执行的图符会被设置为高亮度。本特性与执行顺序编辑器 一同使用。 Use Custom Exe Sequencei选择此项后，SystemViewf使用用户设置的执行顺 序，而不是SystemView?编译器确定的执行顺序。本特性与执行顺序编辑器一同使 用。 Cancel Edit Operation单击本选项后将取消当前执行顺序编辑操作。 Cancel Last Edit单击本选项后仅取消最后一个编辑操作。 End Edit单击本选项后将结束执行顺序编辑操作。 8).System(系统)菜单 Run System Simulation此选项使SystemView开始对用户系统进行仿真

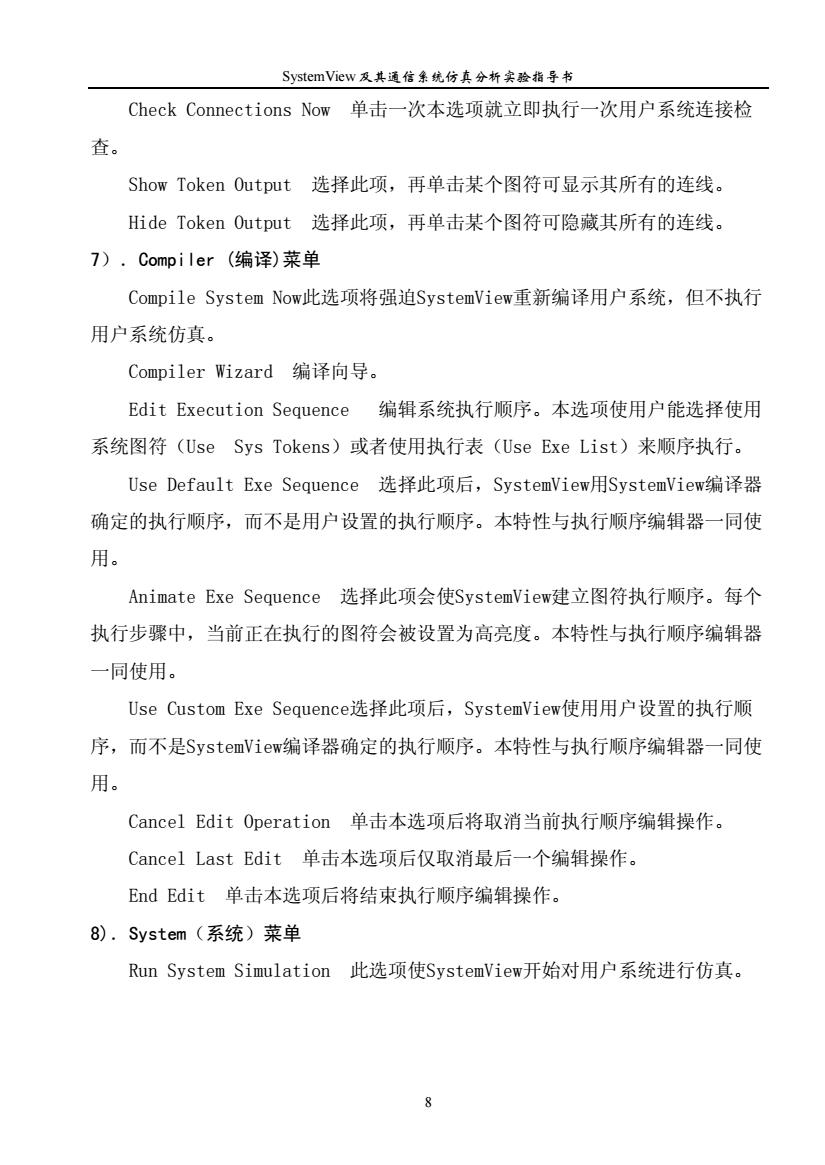

SystemView 及其通信系统仿真分析实验指导书 8 Check Connections Now 单击一次本选项就立即执行一次用户系统连接检 查。 Show Token Output 选择此项，再单击某个图符可显示其所有的连线。 Hide Token Output 选择此项，再单击某个图符可隐藏其所有的连线。 7）．Compiler (编译)菜单 Compile System Now此选项将强迫SystemView重新编译用户系统，但不执行 用户系统仿真。 Compiler Wizard 编译向导。 Edit Execution Sequence 编辑系统执行顺序。本选项使用户能选择使用 系统图符（Use Sys Tokens）或者使用执行表（Use Exe List）来顺序执行。 Use Default Exe Sequence 选择此项后，SystemView用SystemView编译器 确定的执行顺序，而不是用户设置的执行顺序。本特性与执行顺序编辑器一同使 用。 Animate Exe Sequence 选择此项会使SystemView建立图符执行顺序。每个 执行步骤中，当前正在执行的图符会被设置为高亮度。本特性与执行顺序编辑器 一同使用。 Use Custom Exe Sequence选择此项后，SystemView使用用户设置的执行顺 序，而不是SystemView编译器确定的执行顺序。本特性与执行顺序编辑器一同使 用。 Cancel Edit Operation 单击本选项后将取消当前执行顺序编辑操作。 Cancel Last Edit 单击本选项后仅取消最后一个编辑操作。 End Edit 单击本选项后将结束执行顺序编辑操作。 8)．System（系统）菜单 Run System Simulation 此选项使SystemView开始对用户系统进行仿真
SystemView及其通信集统仿真分析实脸指子书 Single Step单步执行，选择此项后，用户每按下一次空格键，系统就执 行一步，包括接收器在内的所有SystemView图符都按实时操作方式执行一步， 数据列表接收器在每一步执行中都将更新。 Debug(User Code)此功能仅对具有用户代码库模块（选购件）的用户有 效。选择此功能后，接收器的数据表“Data List'”和当前值接收器“Cur-rent value Sinks”图符将根据用户代码图符显示一些特殊的调试信息，以调试用户 代码的C+程序。 Root Locus用于启动当前系统的根轨迹计算和显示。参见工具条根轨迹按 钮说明。 Bode Plot用于启动当前系统的波特图计算和显示。参见工具条波特图按钮 说明。 9).Token(图符)菜单 Find Token选择此项后，屏幕上将会出现一个用户系统使用图符编号的图 符表，并附加所使用图符的简要说明，在表中选择所感兴趣的图符后，用户系统 中的该图符就会变成一个闪烁的红色方块。当设计工作区很大时，此功能能迅速 切换到目标图符。 Find System Implicit Delays利用本选项，用户可以查找出反馈系统中 被System-View强制延迟的图符。当选择此选项后，会出现一个列出两个图符的 显示盒，在这两个图符之间存在一个采样延迟，要观察有固有延迟的任何图符 可在表中选择该图符并单击“G0To”按钮。这个动作将引起屏幕上该图符闪 烁。 Move Selected Tokens选择此项后，按住鼠标左键，拖动鼠标用虚线框把 需要移动的图符围起来，这时就可以移动选择的图符了。 Move Al1 Tokens选择此选项后，拖动任何一个图符即可移动所有图符。 按住Ctr1键和鼠标右键拖动任何一个图符也可移动所有图符。 9
SystemView 及其通信系统仿真分析实验指导书 9 Single Step 单步执行，选择此项后，用户每按下一次空格键，系统就执 行一步，包括接收器在内的所有 SystemView 图符都按实时操作方式执行一步， 数据列表接收器在每一步执行中都将更新。 Debug（User Code） 此功能仅对具有用户代码库模块（选购件）的用户有 效。选择此功能后，接收器的数据表“Data List”和当前值接收器“Cur-rent value Sinks”图符将根据用户代码图符显示一些特殊的调试信息，以调试用户 代码的C++程序。 Root Locus 用于启动当前系统的根轨迹计算和显示。参见工具条根轨迹按 钮说明。 Bode Plot 用于启动当前系统的波特图计算和显示。参见工具条波特图按钮 说明。 9)．Token（图符）菜单 Find Token 选择此项后，屏幕上将会出现一个用户系统使用图符编号的图 符表，并附加所使用图符的简要说明，在表中选择所感兴趣的图符后，用户系统 中的该图符就会变成一个闪烁的红色方块。当设计工作区很大时，此功能能迅速 切换到目标图符。 Find System Implicit De1ays 利用本选项，用户可以查找出反馈系统中 被System-View强制延迟的图符。当选择此选项后，会出现一个列出两个图符的 显示盒，在这两个图符之间存在一个采样延迟，要观察有固有延迟的任何图符， 可在表中选择该图符并单击 “Go To” 按钮。这个动作将引起屏幕上该图符闪 烁。 Move Selected Tokens 选择此项后，按住鼠标左键，拖动鼠标用虚线框把 需要移动的图符围起来，这时就可以移动选择的图符了。 Move All Tokens 选择此选项后，拖动任何一个图符即可移动所有图符。 按住Ctrl键和鼠标右键拖动任何一个图符也可移动所有图符
SystemView及道信统仿真分斯实验指导书 Duplicate Tokens选择此项后，单击要复制的图符就会在系统中出现一个 与原图符完全相同的图符，新图符与原图符具有相同的参数值，并被放置在与原 图符位置相差半个网格的位置上。选择此项后按住鼠标左键并拖动鼠标可复制一 组图符。简便的方法是在工具条上单击复制图符快捷按钮。 Create MetaSystem使用本选项可以很方便地创建一个子系统。选择此选 项后，按住鼠标左键拖动鼠标可以用虚线框把要转换为子系统的图符围起来，松 开鼠标，这些图符就被压缩为一个MetaSystem,.并自动加入所需要的嵌套子系统 输入输出图符。此时再单击鼠标右键，选择Custom Picture和Custom name则可 输入用户自定义的图库图标和命名。 Rename MetaSystem选择此选项后，鼠标将会变成一个黑色矩形框，只要 单击选择的子系统图符，就会弹出更名对话框。 Explode MetaSystem选择此选项后，只要用鼠标单击选择的子系统图符， 就会将被选择的嵌套子系统展开一个子系统窗口，并显示子系统内的一组图符。 Assign Custom Token Picture此选项可将用户创建的图片赋予一个被选 的图符。图片可以是位图(bmp)文件、图标(ico)文件或Windows的Metafile (wm)文件。注意图片尺寸必须与图符尺寸相近似（约32×32象素）。 Use Default Token Picture此选项将被选择的图符的图形还原为System View缺省的图符图形。或在该图符上按右键选Default Picture也可。 Select New Variable Token选择此选项后，单击某个图符即可打开该图符 的参数变化窗口，同时此图符即为可变参数图符。此选项只能用于系统循环次数 大于一次的情况。 Edit Token Parameter Variations如果至少有一个活动的可变参数图符， 此命令将打开参数变化窗口以编辑图符的可变参数。 Disable All Parameter Variations此命令将禁止所有当前活动的可变参 数图符的参数变化。 10),To0ls(工具)菜单 10
SystemView 及其通信系统仿真分析实验指导书 10 Duplicate Tokens 选择此项后，单击要复制的图符就会在系统中出现一个 与原图符完全相同的图符，新图符与原图符具有相同的参数值，并被放置在与原 图符位置相差半个网格的位置上。选择此项后按住鼠标左键并拖动鼠标可复制一 组图符。简便的方法是在工具条上单击复制图符快捷按钮。 Create MetaSystem 使用本选项可以很方便地创建一个子系统。选择此选 项后，按住鼠标左键拖动鼠标可以用虚线框把要转换为子系统的图符围起来，松 开鼠标，这些图符就被压缩为一个MetaSystem，并自动加入所需要的嵌套子系统 输入输出图符。此时再单击鼠标右键，选择Custom Picture和Custom name则可 输入用户自定义的图库图标和命名。 Rename MetaSystem 选择此选项后，鼠标将会变成一个黑色矩形框，只要 单击选择的子系统图符，就会弹出更名对话框。 Explode MetaSystem 选择此选项后，只要用鼠标单击选择的子系统图符， 就会将被选择的嵌套子系统展开一个子系统窗口，并显示子系统内的一组图符。 Assign Custom Token Picture 此选项可将用户创建的图片赋予一个被选 的图符。图片可以是位图（bmp）文件、图标（ico）文件或Windows的Metafi1e （wmf）文件。注意图片尺寸必须与图符尺寸相近似（约32×32象素）。 Use Default Token Picture 此选项将被选择的图符的图形还原为System View缺省的图符图形。或在该图符上按右键选Default Picture也可。 Select New Variable Token 选择此选项后，单击某个图符即可打开该图符 的参数变化窗口，同时此图符即为可变参数图符。此选项只能用于系统循环次数 大于一次的情况。 Edit Token Parameter Variations 如果至少有一个活动的可变参数图符， 此命令将打开参数变化窗口以编辑图符的可变参数。 Disable All Parameter Variations 此命令将禁止所有当前活动的可变参 数图符的参数变化。 10）．Tools（工具）菜单
