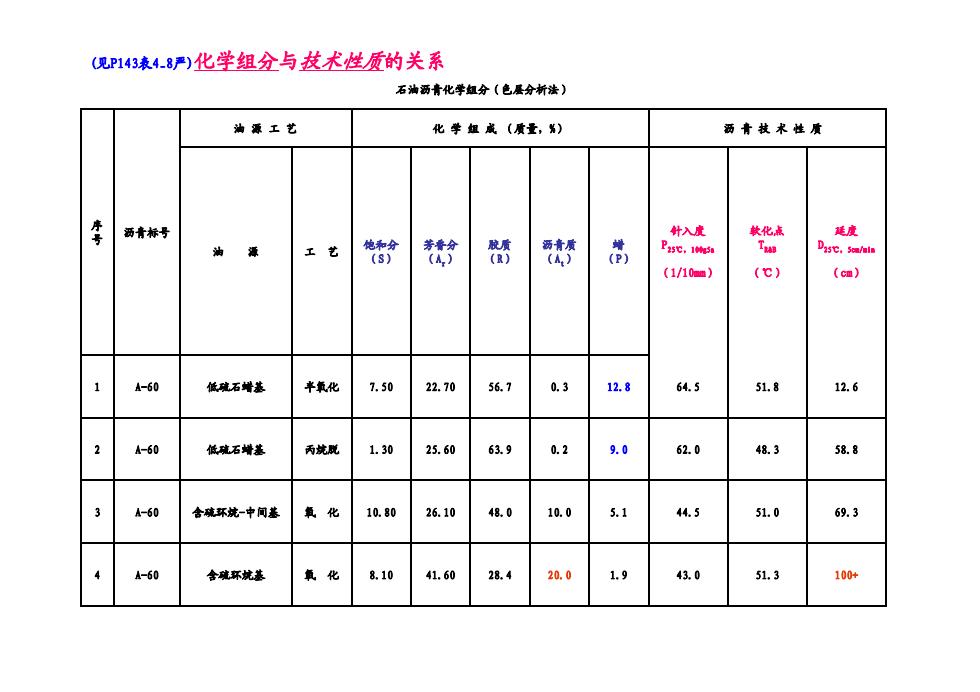

(见P143表4.8严)化学组分与技术性质的关系 石油洒青化学组分（色展分析法） 油源工艺 化学组成（质量，第) 洒青技术性质 季酒青标子 针入度 软化点 延度 工艺 他分 林 香 汤青质 Tun (A,) 普 P25c.1h50 Dasc.5 (1/10am） (℃】 (cm) 1 A-60 低硫石蜡基 半氧化 7.50 22.70 56.7 0.3 12.8 64.5 51.8 12.6 4-60 低流石蜡基 丙忧脱 1.30 25.60 63.9 0.2 9.0 62.0 48.3 58.8 3 A-60 含硫环城一中间基 氧化 10.80 26.10 48.0 10.0 5.1 44.5 51.0 69.3 A-60 含难环扰基 氧化 8.10 41.60 28.4 20.0 1.9 43.0 51.3 100+
石油沥青化学组分（色层分析法） (见P143表4_8严)化学组分与技术性质的关系 油 源 工 艺 化 学 组 成 （质量，%） 沥 青 技 术 性 质 序 号 沥青标号 油 源 工艺 饱和分 （S） 芳香分 （Ar） 胶质 （R） 沥青质 （At） 蜡（P） 针入度 P25℃，100g5a （1/10mm） 软化点 TR&B （℃） 延度 D25℃，5cm/min （1/10mm） （℃） （cm） 1 A-60 低硫石蜡基 半氧化 7.50 22.70 56.7 0.3 12.8 64.5 51.8 12.6 2 A-60 低硫石蜡基 丙烷脱 1.30 25.60 63.9 0.2 9.0 62.0 48.3 58.8 3 A-60 含硫环烷-中间基 氧 化 10.80 26.10 48.0 10.0 5.1 44.5 51.0 69.3 4 A-60 含硫环烷基 氧 化 8.10 41.60 28.4 20.0 1.9 43.0 51.3 100+

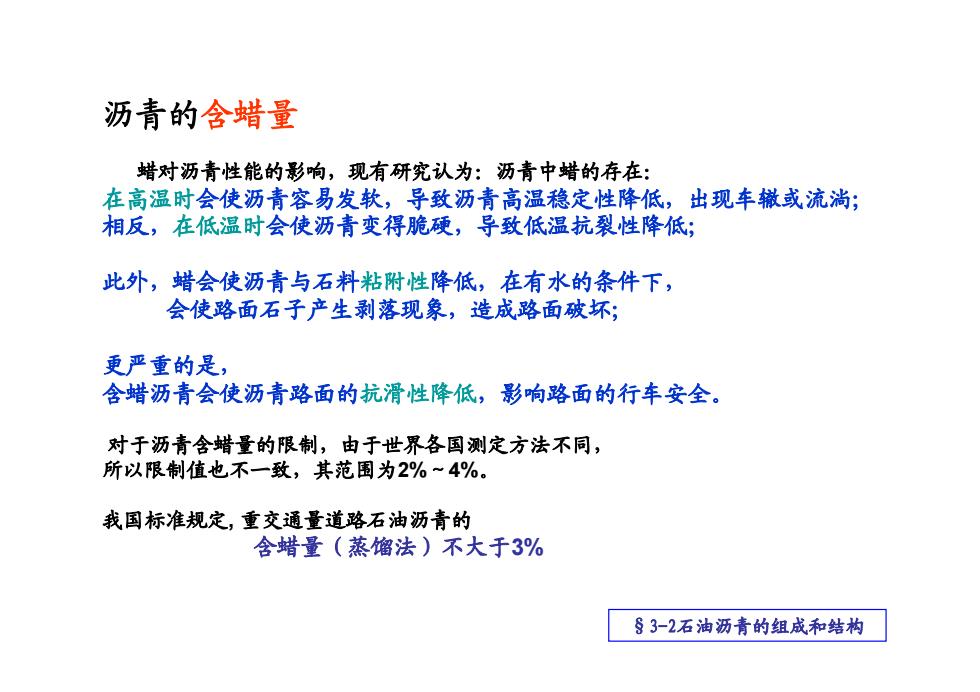

沥青的含蜡量 蜡对沥青性能的影响，现有研究认为：沥青中蜡的存在： 在高温时会使沥青容易发软，导致沥青高温稳定性降低，出现车辙或流淌； 相反，在低温时会使沥青变得脆硬，导致低温抗裂性降低； 此外，蜡会使沥青与石料粘附性降低，在有水的条件下， 会使路面石子产生剥落现象，造成路面破坏； 更严重的是， 含蜡沥青会使沥青路面的抗滑性降低，影响路面的行车安全。 对于沥青含蜡量的限制，由于世界各国测定方法不同， 所以限制值也不一致，其范围为2%~4%。 我国标准规定，重交通量道路石油沥青的 含蜡量（蒸馏法)不大于3% §3-2石油沥青的组成和结构
沥青的含蜡量 蜡对沥青性能的影响，现有研究认为：沥青中蜡的存在： 在高温时会使沥青容易发软 会使沥青容易发软，导致沥青高温稳定性降低 导致沥青高温稳定性降低，出现车辙或流淌 出现车辙或流淌； 相反，在低温时会使沥青变得脆硬，导致低温抗裂性降低； 此外，蜡会使沥青与石料粘附性降低，在有水的条件下， 会使路面石子产生剥落现象，造成路面破坏； 更严重的是， 含蜡沥青会使沥青路面的抗滑性降低，影响路面的行车安全。 对于沥青含蜡量的限制，由于世界各国测定方法不同， 所以限制值也不一致，其范围为2%～4%。 我国标准规定, 重交通量道路石油沥青的 含蜡量（蒸馏法）不大于3% 含蜡量（蒸馏法）不大于3%。 §3-2石油沥青的组成和结构

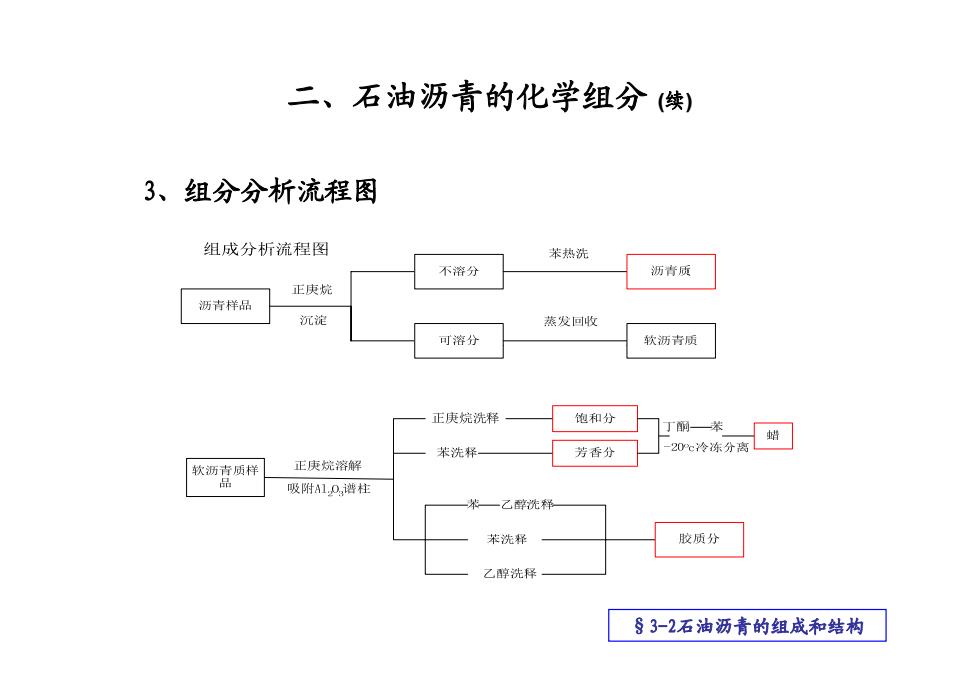

二、石油沥青的化学组分() 3、组分分析流程图 组成分析流程图 苯热洗 不溶分 沥背质 正庚烷 沥青样品 沉淀 蒸发回收 可溶分 软沥青质 正庚烷洗释 饱和分 丁一苯 蜡 苯洗释 芳香分 -20℃冷冻分离 软沥青质样 正庚烷溶解 吸附A1,0谱柱 米一乙醇洗祥 苯洗释 胶质分 乙醇洗释 §3-2石油沥青的组成和结构
二、石油沥青的化学组分 石油沥青的化学组分 (续) 3、组分分析流程图 §3-2石油沥青的组成和结构

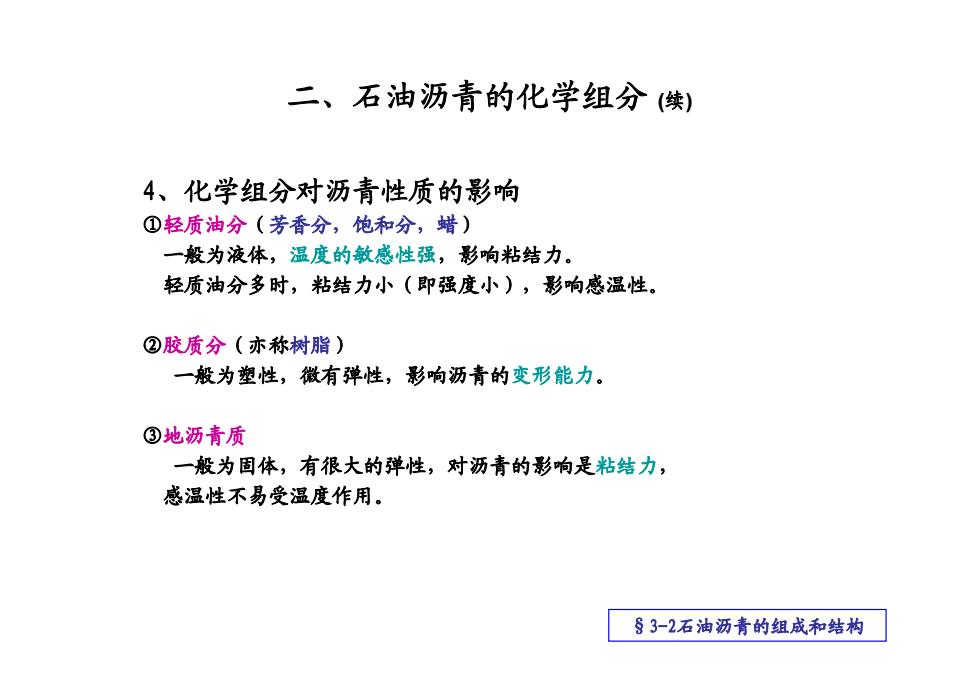

二、石油沥青的化学组分（续） 4、化学组分对沥青性质的影响 ①轻质油分（芳香分，饱和分，蜡) 一般为液体，温度的敏感性强，影响粘结力。 轻质油分多时，粘结力小（即强度小），影响感温性。 ②胶质分（亦称树脂） 一般为塑性，微有弹性，影响沥青的变形能力。 ③地沥青质 一般为固体，有很大的弹性，对沥青的影响是粘结力， 感温性不易受温度作用。 §3-2石油沥青的组成和结构
二、石油沥青的化学组分 石油沥青的化学组分 (续) 4、化学组分对沥青性质的影响 ①轻质油分（芳香分，饱和分，蜡） 一般为液体，温度的敏感性强，影响粘结力。 轻质油分多时，粘结力小（即强度小），影响感温性。 ②胶质分（亦称树脂） 一般为塑性，微有弹性，影响沥青的变形能力。 ③地沥青质 一般为固体，有很大的弹性，对沥青的影响是粘结力， 感温性不易受温度作用。 §3-2石油沥青的组成和结构

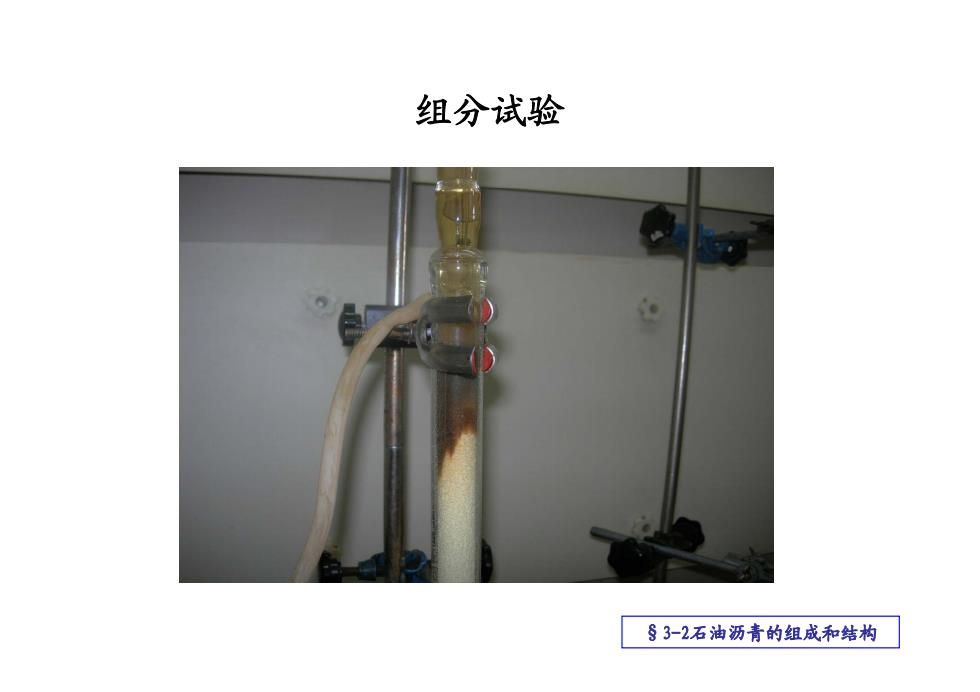

组分试验 §3-2石油沥青的组成和结构
组分试验 §3-2石油沥青的组成和结构
