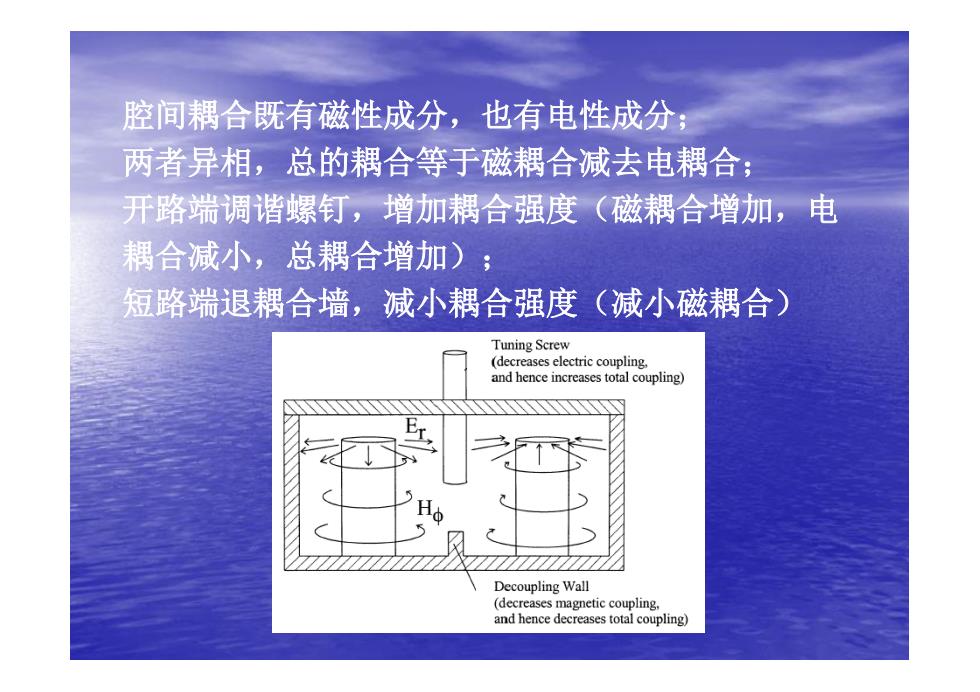

腔间耦合既有磁性成分，也有电性成分； 两者异相，总的耦合等于磁耦合减去电耦合； 开路端调谐螺钉，增加耦合强度（磁耦合增加，电 耦合减小，总耦合增加)； 短路端退耦合墙，减小耦合强度（减小磁耦合） Tuning Screw (decreases electric coupling, and hence increases total coupling) Decoupling Wall (decreases magnetic coupling. and hence decreases total coupling)
腔间耦合既有磁性成分，也有电性成分； 两者异相，总的耦合等于磁耦合减去电耦合； 开路端调谐螺钉，增加耦合强度（磁耦合增加，电 耦合减小，总耦合增加）； 短路端退耦合墙，减小耦合强度（减小磁耦合）
交叉耦合滤波器总览 ⊥，同轴腔滤波器基本原理 2、交叉耦合的引入 3、交叉耦合原理
交叉耦合滤波器总览 1、同轴腔滤波器基本原理 2、交叉耦合的引入 3、交叉耦合原理
日益发展的蜂窝通信和个人通信系统(PCSs) 对于基站滤波器和双工器提出了新的更严格的要求。 由接收频段和发射频段带通滤波器组成的双工器可 能需要大于100dB的相互隔离，同时对于另外一侧 的衰减则没有特别要求
日益发展的蜂窝通信和个人通信系统（PCSs） 对于基站滤波器和双工器提出了新的更严格的要求。 由接收频段和发射频段带通滤波器组成的双工器可 能需要大于100dB的相互隔离，同时对于另外一侧 的衰减则没有特别要求

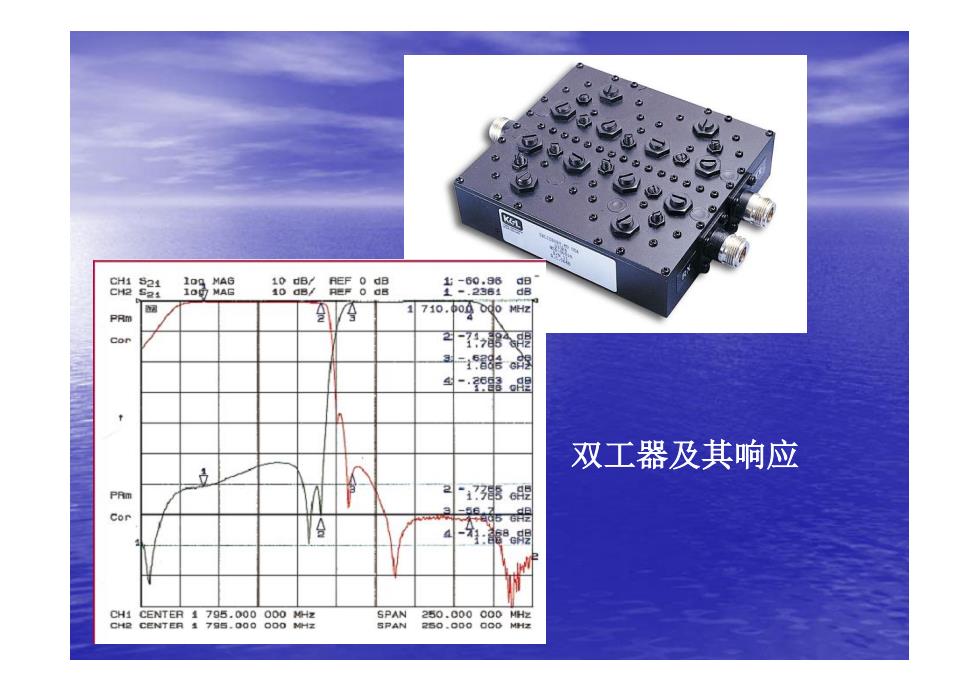

St 83a8 8影8盟 -o988 PRm V 中产 4-曜盟 双工器及其响应 PAm 律6盟 SPAN CENTER SPAN 8888888
双工器及其响应
交叉耦合技术可以产生非频率对称的响应。由 于它可以仅仅在需要的频段提供高衰减，其应用越 来越广泛。 ·高衰减 可非对称 ·代价较小
交叉耦合技术可以产生非频率对称的响应。由 于它可以仅仅在需要的频段提供高衰减，其应用越 来越广泛。 • 高衰减 • 可非对称 • 代价较小
