~为了获得最佳的物理性能，苯乙烯的用量有最适宜 的范围，这一范围与不饱和聚酯结构类型、不饱和酸 的含量以及相对分子质量有关。 柔性不饱和聚酯中不饱和酸成分较低，通常需要较 高的苯乙烯含量，以获得较好的拉伸强度。 而有较高不饱和酸成分的聚酯，则仅需较低的苯乙 烯含量来获得适宜的性能，苯乙烯含量超过某一限度 后，使固化物的脆性增加并具有较低的热变形温度
❖为了获得最佳的物理性能，苯乙烯的用量有最适宜 的范围，这一范围与不饱和聚酯结构类型、不饱和酸 的含量以及相对分子质量有关。 ❖柔性不饱和聚酯中不饱和酸成分较低，通常需要较 高的苯乙烯含量，以获得较好的拉伸强度。 ❖而有较高不饱和酸成分的聚酯，则仅需较低的苯乙 烯含量来获得适宜的性能，苯乙烯含量超过某一限度 后，使固化物的脆性增加并具有较低的热变形温度
苯乙烯用量对性能的影响 ①用量过多 a.胶液稀，操作时易流胶 b.制品固化收缩率大。 ②用量过小 a.树脂胶液粘度大，不易使用 b.固化不完全，制品软化温度低。 ③一般用量在30~40%
苯乙烯用量对性能的影响 ① 用量过多 a. 胶液稀，操作时易流胶 b. 制品固化收缩率大。 ② 用量过小 a. 树脂胶液粘度大，不易使用 b. 固化不完全，制品软化温度低。 ③ 一般用量在30～40％

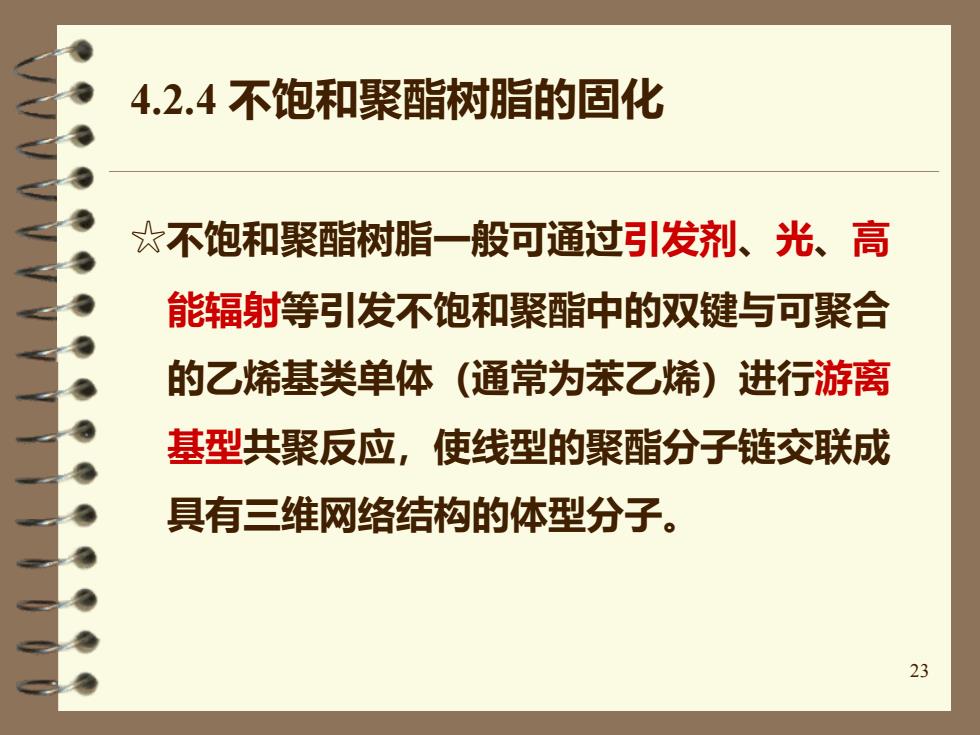

4.2.4不饱和聚酯树脂的固化 ☆不饱和聚酯树脂一般可通过引发剂、光、高 能辐射等引发不饱和聚酯中的双键与可聚合 的乙烯基类单体（通常为苯乙烯）进行游离 基型共聚反应，使线型的聚酯分子链交联成 具有三维网络结构的体型分子。 23
23 4.2.4 不饱和聚酯树脂的固化 ☆不饱和聚酯树脂一般可通过引发剂、光、高 能辐射等引发不饱和聚酯中的双键与可聚合 的乙烯基类单体（通常为苯乙烯）进行游离 基型共聚反应，使线型的聚酯分子链交联成 具有三维网络结构的体型分子
(1)不饱和聚酯树脂的固化机制 ☆不饱和聚酯树脂以游离基加聚反应来固化 女这种反应发生在不饱和聚酯的不饱和双键 和交联单体的双键之间，而这些双键一定 要由催化剂或引发剂来号引发，且依从一般 的加成聚合反应机制。 24
24 ☆不饱和聚酯树脂以游离基加聚反应来固化 ☆这种反应发生在不饱和聚酯的不饱和双键 和交联单体的双键之间，而这些双键一定 要由催化剂或引发剂来引发，且依从一般 的加成聚合反应机制。 （1）不饱和聚酯树脂的固化机制

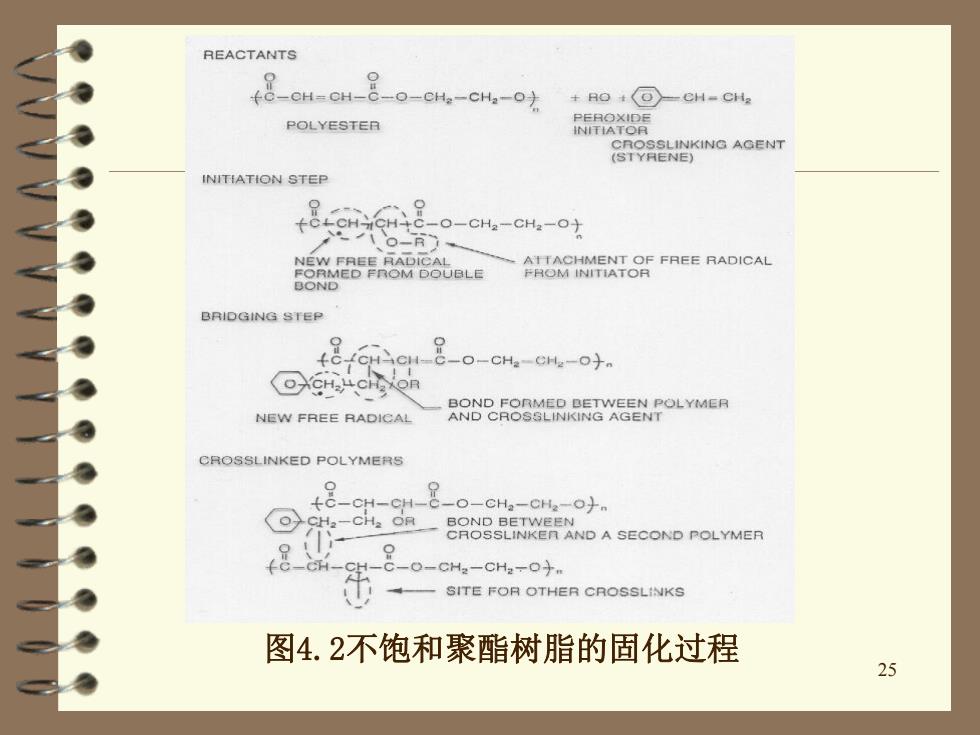

: REACTANTS -CH-CH-8 _O-CH:-CHa-O) +BOt(O—CH=CH POLYESTER CROSSLINKING AGENT INITIATION STEP tCHCH-C-0-CH-CHa-0 O- NEW FREE RADICAL ATTACHMENT OF FREE RADICAL FORMED FROM DOUBLE FROM INITIATOR BOND BRIDGING STEP ∠CHCH --CHa-CH- ⊙CH. NEW FREE RADICAL CROSSLINKED POLYMERS -CH-CH -O-CHa-CH2-On CHa-CHa OR -CH2-CH2-O SITE FOR OTHER CROSSLINKS 图4.2不饱和聚酯树脂的固化过程 25
25 图4.2不饱和聚酯树脂的固化过程
