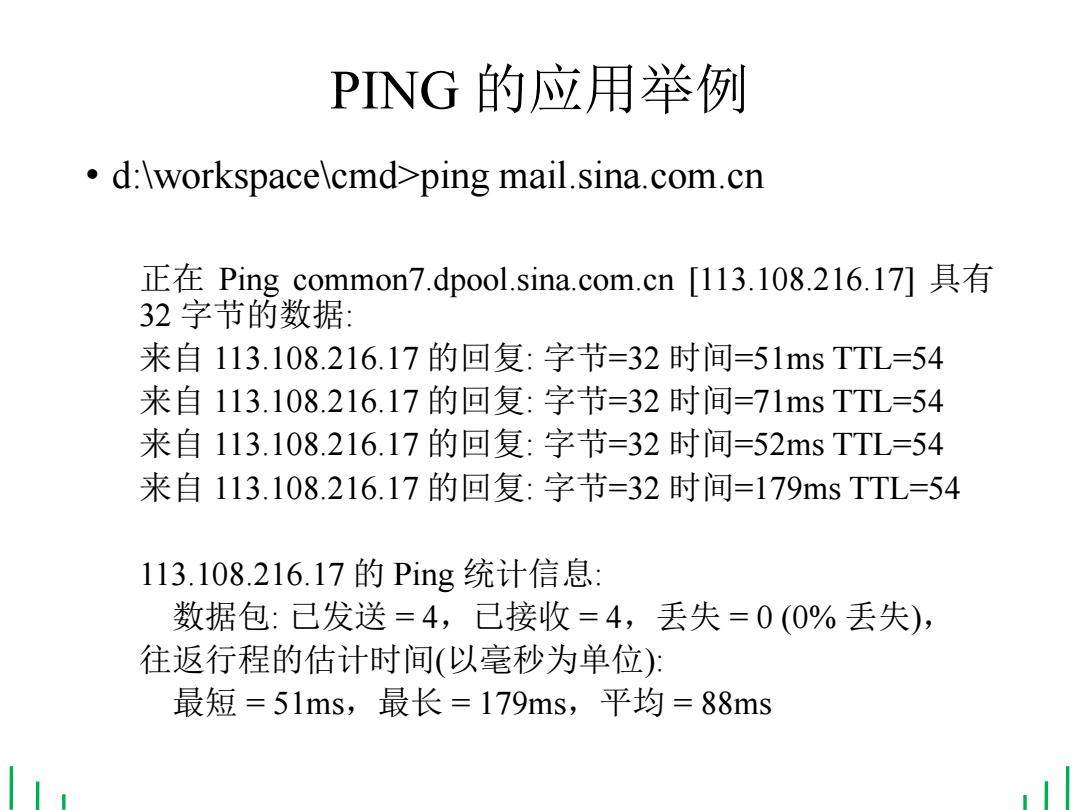

PING的应用举例 d:\workspacelcmd>ping mail.sina.com.cn 正在Ping common7.dpool.sina.com.cn[113.108.216.17]具有 32字节的数据： 来自113.108.216.17的回复：字节=32时间=51 ms TTL=54 来自113.108.216.17的回复：字节=32时间=71 ms TTL=54 来自113.108.216.17的回复：字节=32时间=52 ms TTL=54 来自113.108.216.17的▣复：字节=32时间=179 ns TTL=54 113.108.216.17的Ping统计信息： 数据包：已发送=4，已接收=4，丢失=0(0%丢失)， 往返行程的估计时间（以毫秒为单位）： 最短=51ms,最长=179ms,平均=88ms
PING 的应用举例 • d:\workspace\cmd>ping mail.sina.com.cn 正在 Ping common7.dpool.sina.com.cn [113.108.216.17] 具有 32 字节的数据: 来自 113.108.216.17 的回复: 字节=32 时间=51ms TTL=54 来自 113.108.216.17 的回复: 字节=32 时间=71ms TTL=54 来自 113.108.216.17 的回复: 字节=32 时间=52ms TTL=54 来自 113.108.216.17 的回复: 字节=32 时间=179ms TTL=54 113.108.216.17 的 Ping 统计信息: 数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)， 往返行程的估计时间(以毫秒为单位): 最短 = 51ms，最长 = 179ms，平均 = 88ms

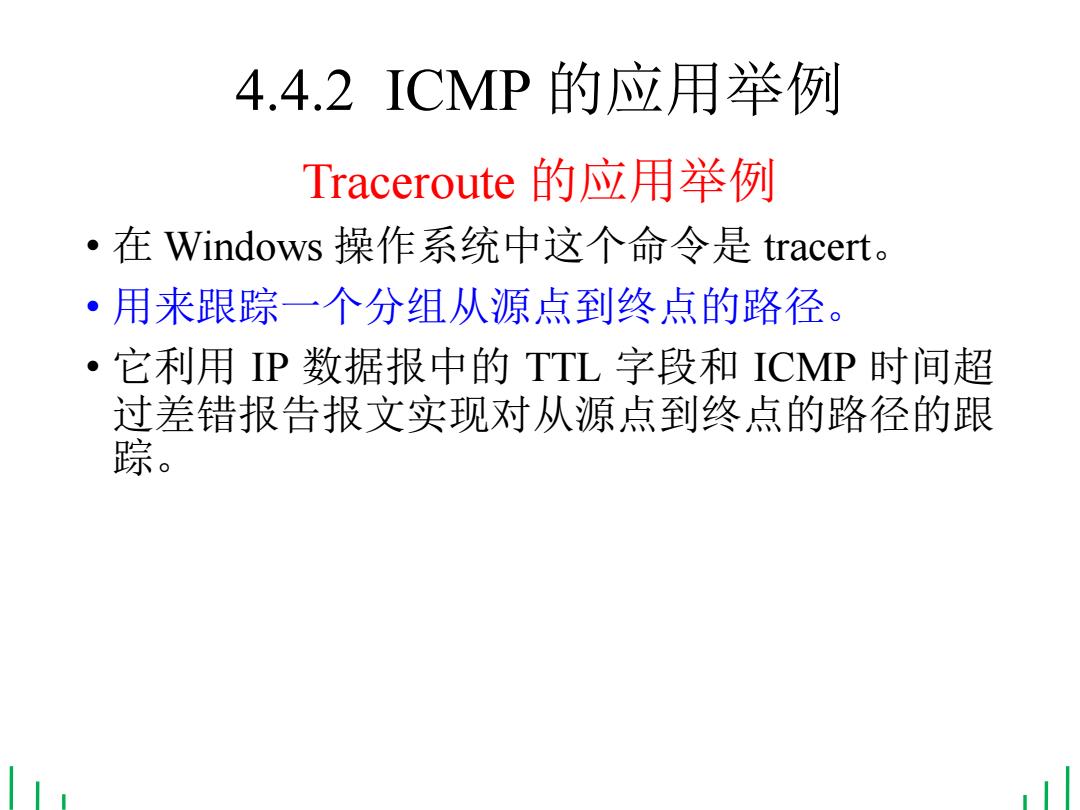

4.4.2ICMP的应用举例 Traceroute的应用举例 ·在Windows操作系统中这个命令是tracert。 ·用来跟踪一个分组从源点到终点的路径。 ·它利用IP数据报中的TTL字段和ICMP时间超 过差错报告报文实现对从源点到终点的路径的跟 踪
4.4.2 ICMP 的应用举例 Traceroute 的应用举例 • 在 Windows 操作系统中这个命令是 tracert。 • 用来跟踪一个分组从源点到终点的路径。 • 它利用 IP 数据报中的 TTL 字段和 ICMP 时间超 过差错报告报文实现对从源点到终点的路径的跟 踪

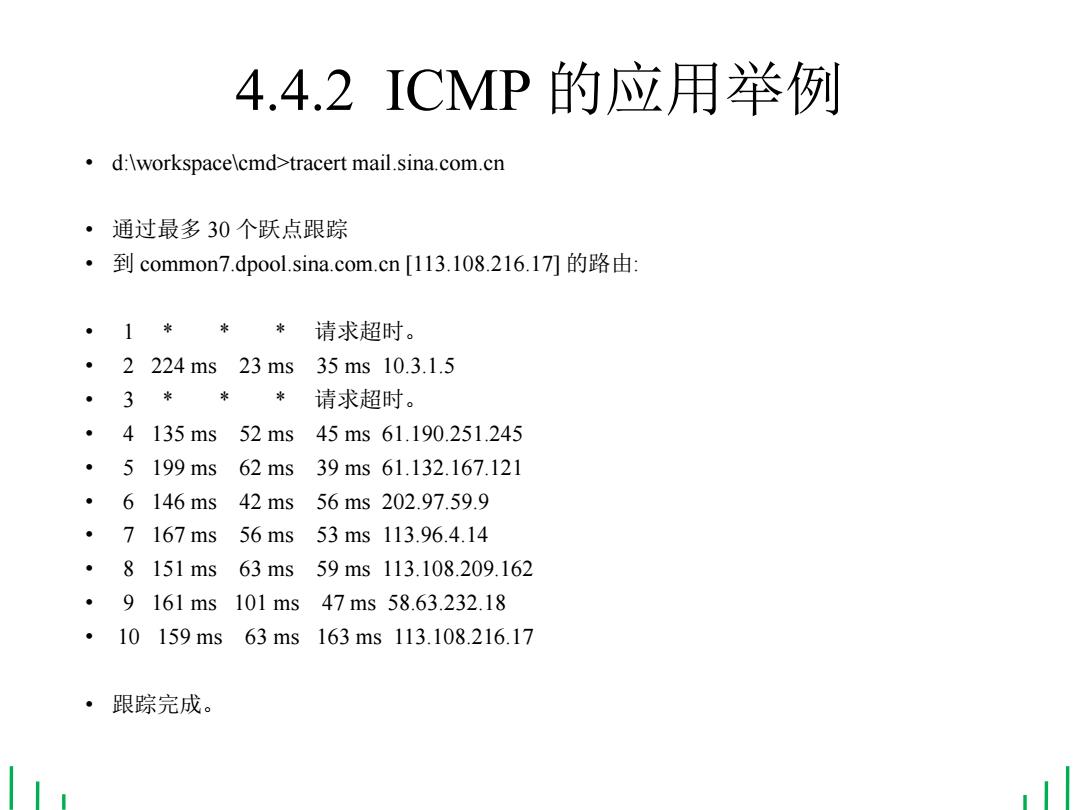

4.4.2ICMP的应用举例 .d:\workspace\cmd>tracert mail.sina.com.cn ·通过最多30个跃点跟踪 ·到common7.dpool.sina.com.cn[113.108.216.17]的路由： ·1 *请求超时。 ·2224ms23ms 35ms10.3.1.5 3* 米 *请求超时。 4135ms52ms45ms61.190.251.245 5199ms62ms39ms61.132.167.121 6146ms42ms56ms202.97.59.9 7167ms56ms53ms113.96.4.14 ·8151ms63ms59ms113.108.209.162 ·9161ms101ms47ms58.63.232.18 ·10159ms63ms163ms113.108.216.17 ·跟踪完成
4.4.2 ICMP 的应用举例 • d:\workspace\cmd>tracert mail.sina.com.cn • 通过最多 30 个跃点跟踪 • 到 common7.dpool.sina.com.cn [113.108.216.17] 的路由: • 1 * * * 请求超时。 • 2 224 ms 23 ms 35 ms 10.3.1.5 • 3 * * * 请求超时。 • 4 135 ms 52 ms 45 ms 61.190.251.245 • 5 199 ms 62 ms 39 ms 61.132.167.121 • 6 146 ms 42 ms 56 ms 202.97.59.9 • 7 167 ms 56 ms 53 ms 113.96.4.14 • 8 151 ms 63 ms 59 ms 113.108.209.162 • 9 161 ms 101 ms 47 ms 58.63.232.18 • 10 159 ms 63 ms 163 ms 113.108.216.17 • 跟踪完成

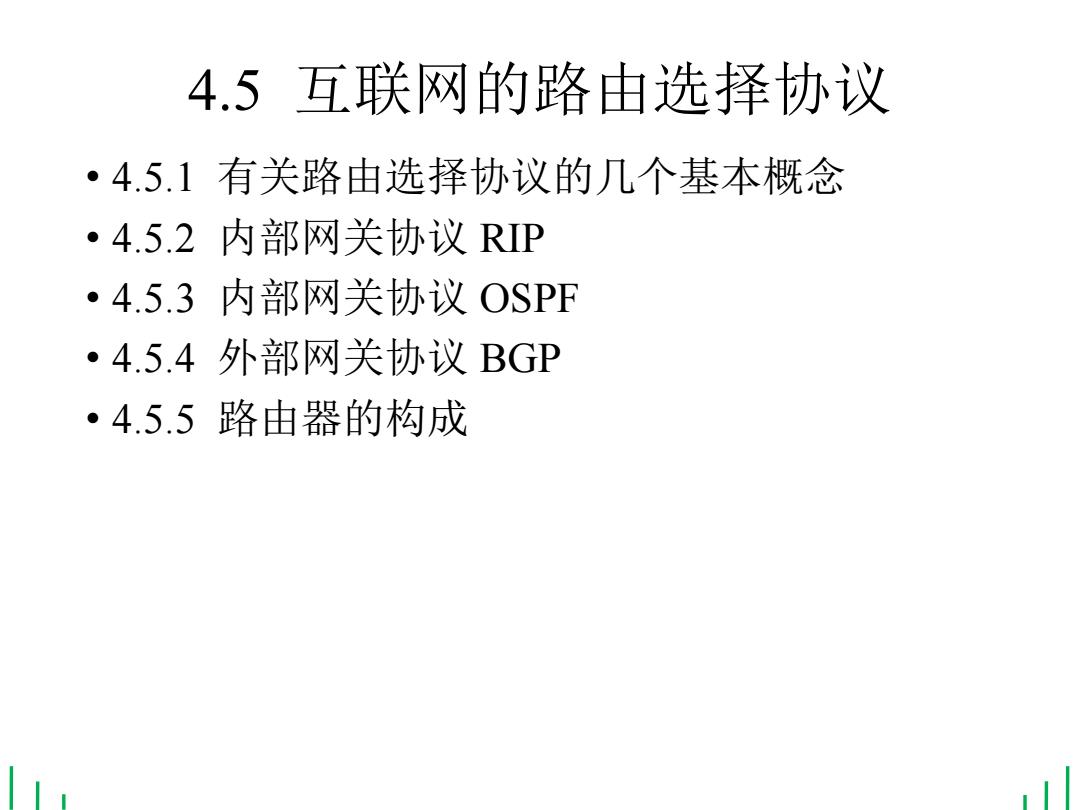

4.5互联网的路由选择协议 ·4.5.1有关路由选择协议的几个基本概念 ·4.5.2内部网关协议RIP ·4.5.3内部网关协议OSPF ·4.5.4外部网关协议BGP ·4.5.5路由器的构成
4.5 互联网的路由选择协议 • 4.5.1 有关路由选择协议的几个基本概念 • 4.5.2 内部网关协议 RIP • 4.5.3 内部网关协议 OSPF • 4.5.4 外部网关协议 BGP • 4.5.5 路由器的构成

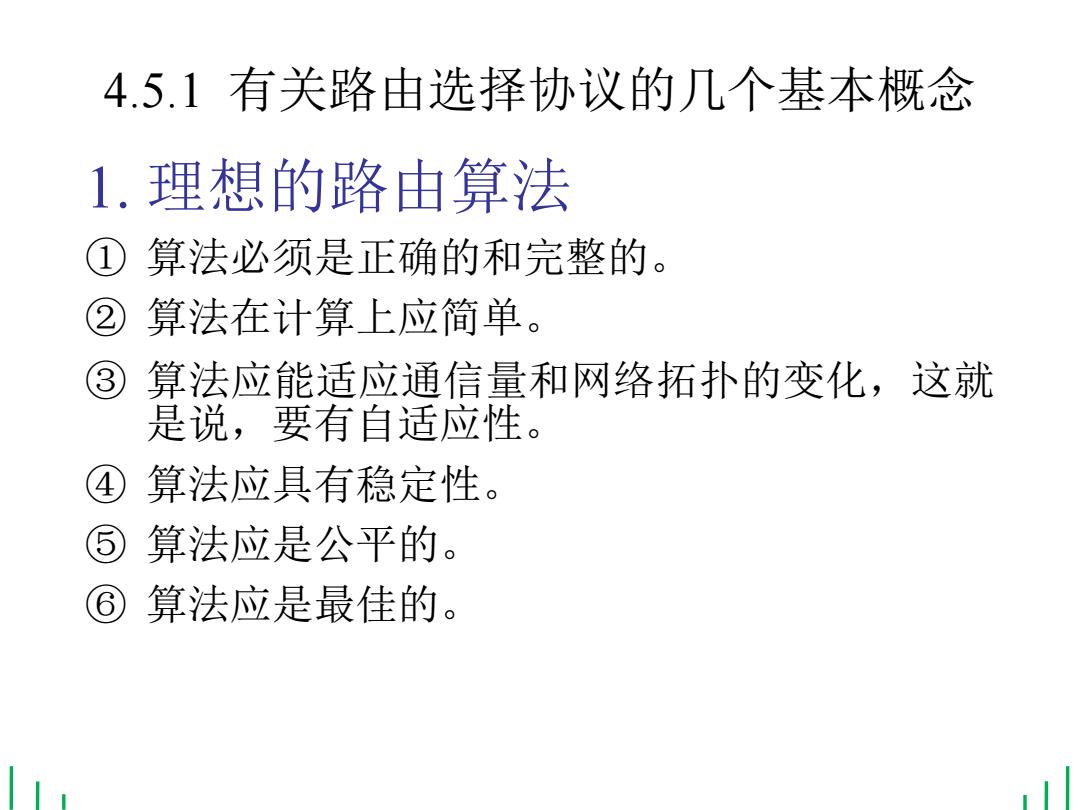

4.5.1有关路由选择协议的几个基本概念 1.理想的路由算法 ① 算法必须是正确的和完整的。 2 算法在计算上应简单。 算法应能适应通信量和网络拓扑的变化，这就 是说，要有自适应性。 4 算法应具有稳定性。 5 算法应是公平的。 6 算法应是最佳的
4.5.1 有关路由选择协议的几个基本概念 1. 理想的路由算法 ① 算法必须是正确的和完整的。 ② 算法在计算上应简单。 ③ 算法应能适应通信量和网络拓扑的变化，这就 是说，要有自适应性。 ④ 算法应具有稳定性。 ⑤ 算法应是公平的。 ⑥ 算法应是最佳的
