第七章 一、气相色谱仪及其流程 二、气相色谱固定相 色谱分析法 三、气相色谱检测装置 1.检测器特性 2.热导检测器 第二节 3.氢火焰离子化检测器 4.电子捕获检测器 气相色谱装置 5.具有定性功能的检测器 (联用技术) 下页 2024/9/13 帽助 越回
2024/9/13 第七章 色谱分析法 一、气相色谱仪及其流程 二、气相色谱固定相 三、气相色谱检测装置 1．检测器特性 2．热导检测器 3．氢火焰离子化检测器 4. 电子捕获检测器 5. 具有定性功能的检测器 （联用技术） 第二节 气相色谱装置
气相色谱仪1 岛津GC-17A气相色谱仪 GC-17A 2024/9/13 上页下页了返回
2024/9/13 气相色谱仪1

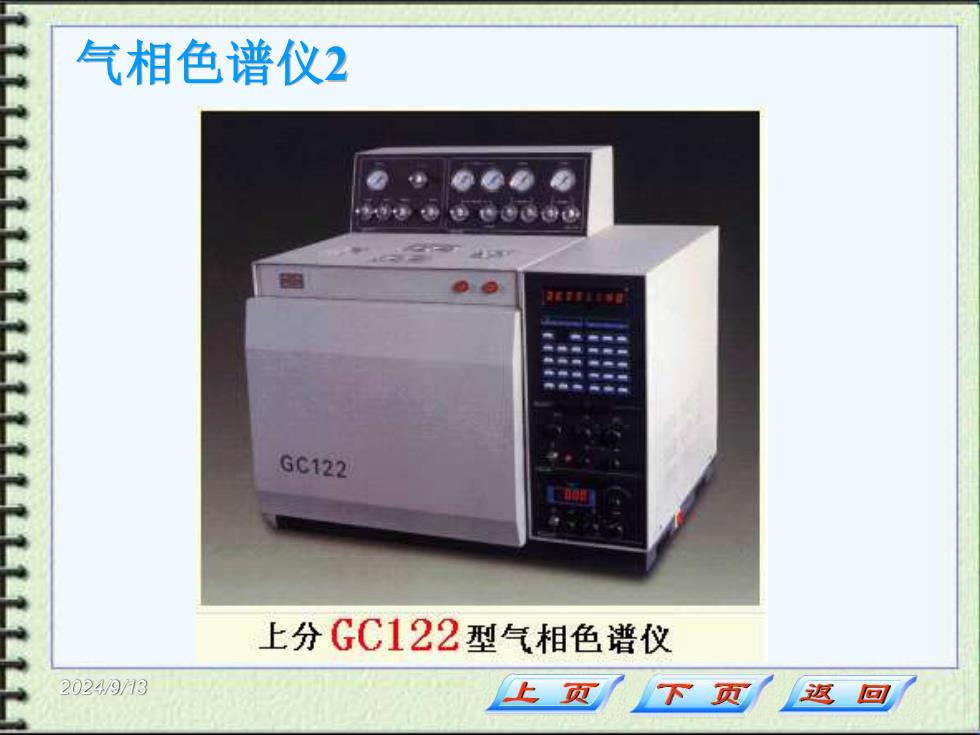

气相色谱仪2 0心0G BETEEENO GC122 上分GC122型气相色谱仪 2024/9/13 上页下页返回
2024/9/13 气相色谱仪2
气相色谱仪3 色-质谱联用仪 2024/9/13 上页 下页返回
2024/9/13 气相色谱仪3

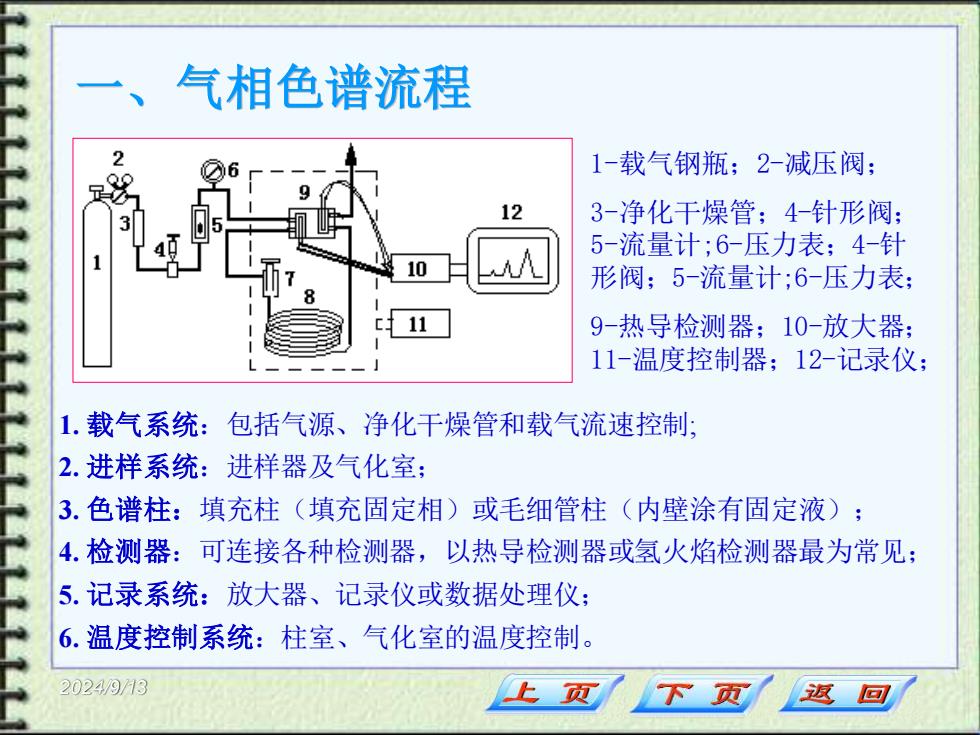

气相色谱流程 2 1-载气钢瓶；2-减压阀； 3-净化干燥管；4-针形阀； 5-流量计；6-压力表；4-针 形阀；5-流量计；6-压力表： 9-热导检测器；10-放大器； 11-温度控制器；12-记录仪； 1. 载气系统：包括气源、净化干燥管和载气流速控制； 2.进样系统：进样器及气化室； 3.色谱柱：填充柱（填充固定相）或毛细管柱（内壁涂有固定液)； 4.检测器：可连接各种检测器，以热导检测器或氢火焰检测器最为常见： 5.记录系统：放大器、记录仪或数据处理仪： 6.温度控制系统：柱室、气化室的温度控制。 2024/9/13 下页 返回
2024/9/13 一、气相色谱流程 1-载气钢瓶；2-减压阀； 3-净化干燥管；4-针形阀； 5-流量计;6-压力表；4-针 形阀；5-流量计;6-压力表； 9-热导检测器；10-放大器； 11-温度控制器；12-记录仪； 1. 载气系统：包括气源、净化干燥管和载气流速控制; 2. 进样系统：进样器及气化室； 3. 色谱柱：填充柱（填充固定相）或毛细管柱（内壁涂有固定液）； 4. 检测器：可连接各种检测器，以热导检测器或氢火焰检测器最为常见； 5. 记录系统：放大器、记录仪或数据处理仪； 6. 温度控制系统：柱室、气化室的温度控制
