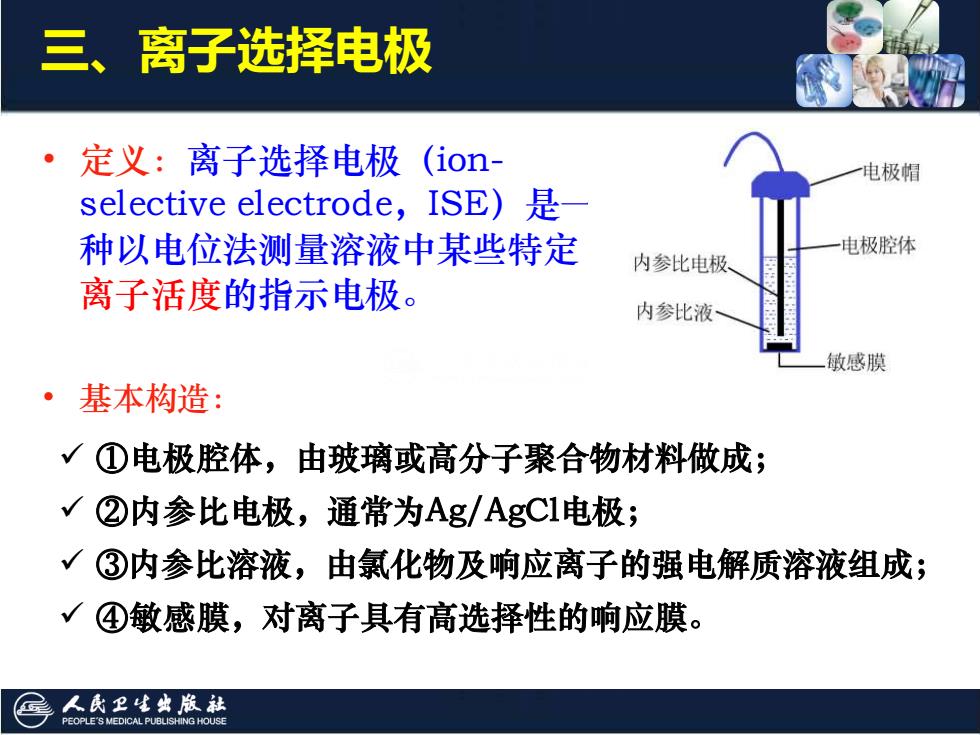

三、离子选择电极 定义：离子选择电极(ion 一电极帽 selective electrode,ISE) 种以电位法测量溶液中某些特定 电极腔体 内参比电极 离子活度的指示电极。 内参比液 敏感膜 ·基本构造： √①电极腔体，由玻璃或高分子聚合物材料做成； √②内参比电极，通常为Ag/AgC1电极； √③内参比溶液，由氯化物及响应离子的强电解质溶液组成； √④敏感膜，对离子具有高选择性的响应膜。 人民卫生出版社 PEOPLE'S MEDICAL PUBLISHING HOUSE
三、离子选择电极 ✓ ①电极腔体，由玻璃或高分子聚合物材料做成； ✓ ②内参比电极，通常为Ag/AgCl电极； ✓ ③内参比溶液，由氯化物及响应离子的强电解质溶液组成； ✓ ④敏感膜，对离子具有高选择性的响应膜。 • 定义：离子选择电极（ionselective electrode，ISE）是一 种以电位法测量溶液中某些特定 离子活度的指示电极。 • 基本构造：
离子选择电极的电极电位与样品中相应离子浓度之间的 关系符合： EE=K 2.303RT Ina, nF 能斯特方程(Nernst) k是常数，R为气体常数，T为热力学温度，F为法拉第常数 ,n为离子电荷数，a为离子活度。 $E与仪器内的参比电极浸入样品试液中构成一个原电池， 仪器测量原电池的电动势E,就可转化成被测离子的活度或浓 度。 E=E1SEE参比
离子选择电极的电极电位与样品中相应离子浓度之间的 关系符合： ISE ax nF RT E k ln 2.303 = — 能斯特方程（Nernst） k是常数，R为气体常数，T为热力学温度，F为法拉第常数 ，n为离子电荷数，ax为离子活度。 ISE与仪器内的参比电极浸入样品试液中构成一个原电池， 仪器测量原电池的电动势E，就可转化成被测离子的活度或浓 度。 E = EISE-E参比
三、离子选择电极 均相膜电极LaF、Ag2S ·分类： 晶体膜 电极 非均相膜电极Ag2S-CuS 原电极 刚性基质电极H+、Li 非晶体 离子选择 膜电极 电极 流动载体电极（液膜） 气敏电极（氨电极、硫化氢电极，PO2 敏化电极 PCO2) 酶电极（葡萄糖电极、组织电极） 人民卫生出版社 PEOPLE'S MEDICAL PUBLISHING HOUSE
三、离子选择电极 刚性基质电极H+ 、Li+ 流动载体电极 （液膜） 敏化电极 气敏电极（氨电极、硫化氢电极，PO2 ，PCO2） 酶电极（葡萄糖电极、组织电极） 晶体膜 电极 原电极 非晶体 膜电极 均相膜电极 LaF、Ag2S 非均相膜电极 Ag2S-CuS 离子选择 电极 • 分类：
三、离子选择电极 离子选择电极的性能参数 ◆线性范围和检测下限。 √线性范围：校准曲线的直线部分所对应的离子活度范围。 √检测下限：校准曲线的直线部分与水平部分延长线的交点 所对应的离子活度。 ◆响应斜率：在Nernstr响应范围内，离子选择电极对离子活 度增加10倍时的电位变化值称为实际响应斜率。 ◆选择系数：反应ISE抵抗其他干扰离子的能力。 ◆响应时间：指SE和参比电极一起接触试液到电极电位趋 于稳定数值（波动小于1mV)所需的时间。 G HOUSE
三、离子选择电极 离子选择电极的性能参数 ◆ 线性范围和检测下限。 ✓ 线性范围：校准曲线的直线部分所对应的离子活度范围。 ✓ 检测下限：校准曲线的直线部分与水平部分延长线的交点 所对应的离子活度。 ◆ 响应斜率：在Nernst响应范围内，离子选择电极对离子活 度增加10倍时的电位变化值称为实际响应斜率。 ◆ 选择系数：反应ISE抵抗其他干扰离子的能力。 ◆ 响应时间：指ISE和参比电极一起接触试液到电极电位趋 于稳定数值（波动小于1mV）所需的时间
四、直接电位分析法与电位滴定分析法 ·电位分析法(potentiometry) √利用电极电位与溶液中待测物质离子的活度 (或浓度)） 的关系进行分析的一种电化学分析法。 ·直接电位分析法 √在相同条件下，分别将标准液和试样作为工作电池溶液 ,测定其电位值，与标准溶液比较推算出试样溶液中特 定离子活（浓）度。 2.303RT ESE=k± Inax nF ·电位滴定法 人民卫生出版社 PEOPLE'S MEDICAL PUBLISHING HOUSE
四、直接电位分析法与电位滴定分析法 • 电位分析法（potentiometry） ✓ 利用电极电位与溶液中待测物质离子的活度（或浓度） 的关系进行分析的一种电化学分析法。 • 直接电位分析法 ✓ 在相同条件下，分别将标准液和试样作为工作电池溶液 ，测定其电位值，与标准溶液比较推算出试样溶液中特 定离子活（浓）度。 • 电位滴定法 ISE ax nF RT E k ln 2.303 =
