6一4求题图6一4所示双口网络的电阻参数和电导参数，画出T形等效电 路和Π形等效电路。 XT6-4 circuit data 嶺膏鑫 轰售 32 R 3.0000 34 2 2 3 3 0000 3 3 3.0000 2 0 .0000 独立结点数 3 支路数 口网络的 R G H1 T2 结点编之”( 双门网络的各 种参 数 R11= 3.000 12= .000 R21= 2.000 R22= 3 000 30 G11= 6000 G12= 4000 G21=-. 4000 G22= 6000 3 30 H11= 1.667 H12= 6667 H21=-.6667 H22= .3333 3 h11= 3333 h12= 6667 h21= .6667 h22= 1.667 38 T11= 1.500 T12= 2.500 T21= 5000 T22= 1.500 8 t11= 1.500 t12= -2.500 t21= -.5000 t22= 1.500 ***** 直流电路分析程序(DCAP2.11)成电七系-胡翔骏 米***米 习题6-4
XT6-4 circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 R 1 1 2 3.0000 R 2 2 3 3.0000 R 3 1 3 3.0000 R 4 2 0 1.0000 独立结点数 = 3 支路数 = 4 ----- 双口网络的 R G H1 H2 T1 T2 矩阵 ----- 结点编号 双口网络的各种参数 电源向量 1 <--> 3 R11= 3.000 R12= 2.000 0 <--> 0 R21= 2.000 R22= 3.000 1 <--> 3 G11= .6000 G12= -.4000 0 <--> 0 G21= -.4000 G22= .6000 1 <--> 3 H11= 1.667 H12= .6667 0 <--> 0 H21= -.6667 H22= .3333 1 <--> 3 h11= .3333 h12= -.6667 0 <--> 0 h21= .6667 h22= 1.667 1 <--> 3 T11= 1.500 T12= 2.500 0 <--> 0 T21= .5000 T22= 1.500 1 <--> 3 t11= 1.500 t12= -2.500 0 <--> 0 t21= -.5000 t22= 1.500 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 习题6-4 6－4 求题图6－4所示双口网络的电阻参数和电导参数，画出Τ形等效电 路和Π形等效电路

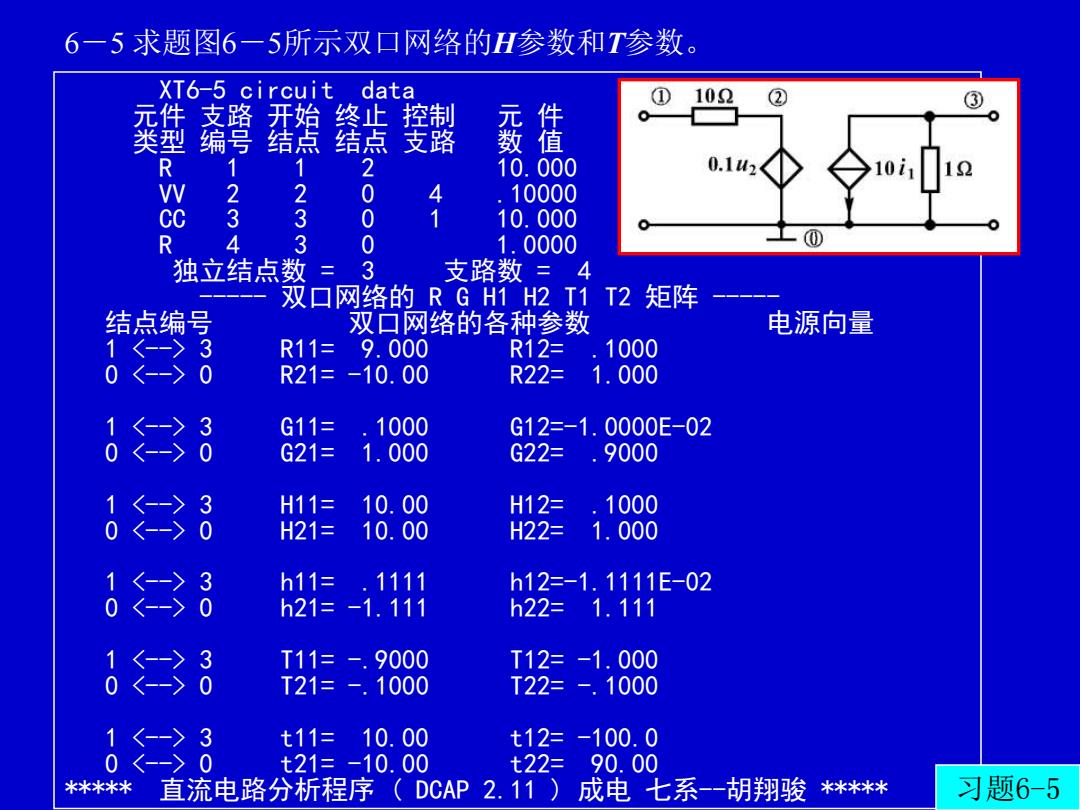

6一5求题图6一5所示双口网络的H参数和T参数。 XT6-5 circuit data ① 102 ② ③ 元件支路 鑫置鑫寶鑫 猛 0 类型编号 1 1 n 0.12 10i1 w 2 2 0 4 .10000 33 0 1 10.000 R 0 1.0000 独立结点数 3 支路数= 4 口网络的RGH1H2 T1 T2矩阵 结点编号 双口网络的各种参数 电源向量 30 R11=9.000 R12= .1000 R21=-10.00 R22= 1.000 3 30 G11= .1000 G12=-1.0000E-02 G21= 1.000 G22= .9000 0 30 H11= 10.00 H12= .1000 H21= 10.00 H22= 1.000 30 h11= .1111 h12=-1.1111E-02 h21=-1.111 h22= 1.111 (3 30 T11= - 9000 T12= -1.000 T21=-.1000 T22= -.1000 08 t11=10.00 t12=-100.0 t21=-10.00 t22= 90.00 *米米米* 直流电路分析程序(DCAP2.11)成电七系--胡翔骏 米**** 习题6-5
XT6-5 circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 R 1 1 2 10.000 VV 2 2 0 4 .10000 CC 3 3 0 1 10.000 R 4 3 0 1.0000 独立结点数 = 3 支路数 = 4 ----- 双口网络的 R G H1 H2 T1 T2 矩阵 ----- 结点编号 双口网络的各种参数 电源向量 1 <--> 3 R11= 9.000 R12= .1000 0 <--> 0 R21= -10.00 R22= 1.000 1 <--> 3 G11= .1000 G12=-1.0000E-02 0 <--> 0 G21= 1.000 G22= .9000 1 <--> 3 H11= 10.00 H12= .1000 0 <--> 0 H21= 10.00 H22= 1.000 1 <--> 3 h11= .1111 h12=-1.1111E-02 0 <--> 0 h21= -1.111 h22= 1.111 1 <--> 3 T11= -.9000 T12= -1.000 0 <--> 0 T21= -.1000 T22= -.1000 1 <--> 3 t11= 10.00 t12= -100.0 0 <--> 0 t21= -10.00 t22= 90.00 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 习题6-5 6－5 求题图6－5所示双口网络的H参数和T参数
6一6求题图6一6所示双口网络的R参数、G参数、H参数和T参数。 XT6-6 circuit data 12 12 3) 豪覽罄 元件支路 委借 1 1 1.0000 R 2 3 1.0000 4u2 3 0 4.0000 oc 23 0 独立结点数 =3 支路数 =4 ① 口网络的 RG H1 H2 T1 T2 结点编号 双口网络的各种参数 电源向量 30 R11= 1.250 R12=- 7500 R21= .2500 R22= 2500 3 30 G11= .5000 G12= 1.500 G21=-.5000 G22= 2.500 0 30 H11= 2.000 H12= -3.000 H21=-1.000 H22= 4.000 30 h11= 8000 h12= 6000 h21= 2000 h22= 4000 (3 30 T11= 5.000 T12= 2.000 T21= 4.000 T22= 1.000 t11= -.3333 t12= 6667 t21=1.333 t22= -1.667 *米*米* 直流电路分析程序(DCAP2.11) 成电七系-胡翔骏 米**** 习题6-6
XT6-6 circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 R 1 1 2 1.0000 R 2 2 3 1.0000 VC 3 2 0 4 4.0000 OC 4 3 0 独立结点数 = 3 支路数 = 4 ----- 双口网络的 R G H1 H2 T1 T2 矩阵 ----- 结点编号 双口网络的各种参数 电源向量 1 <--> 3 R11= 1.250 R12= -.7500 0 <--> 0 R21= .2500 R22= .2500 1 <--> 3 G11= .5000 G12= 1.500 0 <--> 0 G21= -.5000 G22= 2.500 1 <--> 3 H11= 2.000 H12= -3.000 0 <--> 0 H21= -1.000 H22= 4.000 1 <--> 3 h11= .8000 h12= .6000 0 <--> 0 h21= .2000 h22= .4000 1 <--> 3 T11= 5.000 T12= 2.000 0 <--> 0 T21= 4.000 T22= 1.000 1 <--> 3 t11= -.3333 t12= .6667 0 <--> 0 t21= 1.333 t22= -1.667 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 习题6-6 6－6 求题图6－6所示双口网络的R参数﹑G参数﹑H参数和T参数
