其余12.5， 3.2 斜角5 45 45 a (b) (c) 图5.7圆套筒三片式夹具 (a)装配图：(b)夹片：(e)套筒 1一套筒；2一夹片：3-预应力绑筋

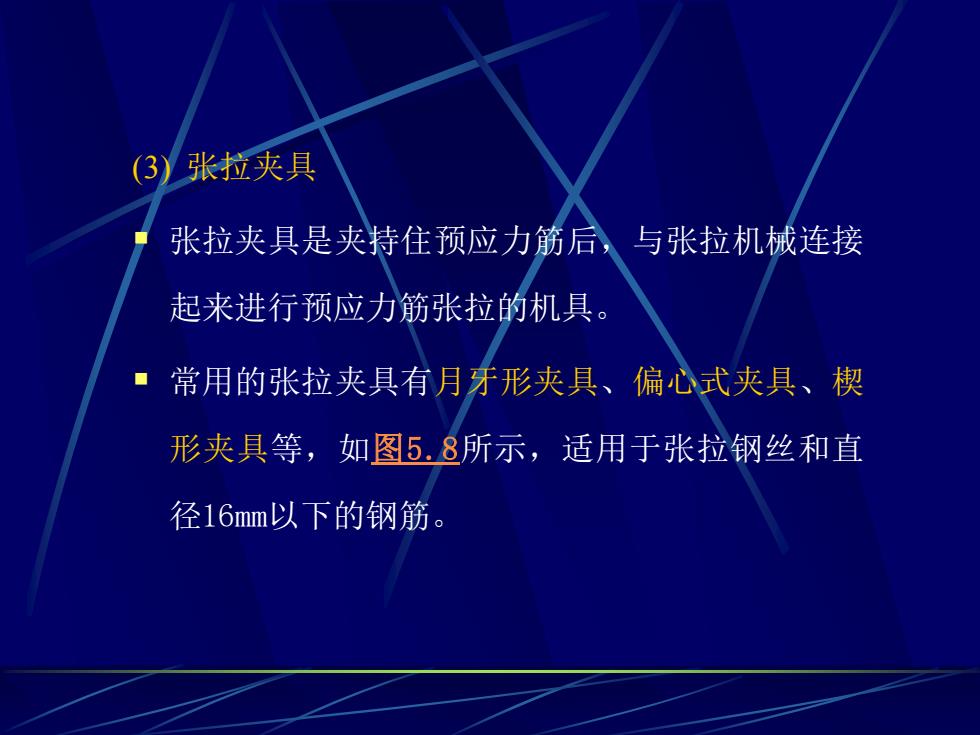

(3)张拉夹具 张拉夹具是夹持住预应力筋后，与张拉机械连接 起来进行预应力筋张拉的机具。 ·常用的张拉夹具有月牙形夹具、偏心式夹具、楔 形夹具等，如图5,8所示，适用于张拉钢丝和直 径16mm以下的钢筋
(3) 张拉夹具 ▪ 张拉夹具是夹持住预应力筋后，与张拉机械连接 起来进行预应力筋张拉的机具。 ▪ 常用的张拉夹具有月牙形夹具、偏心式夹具、楔 形夹具等，如图5.8所示，适用于张拉钢丝和直 径16mm以下的钢筋

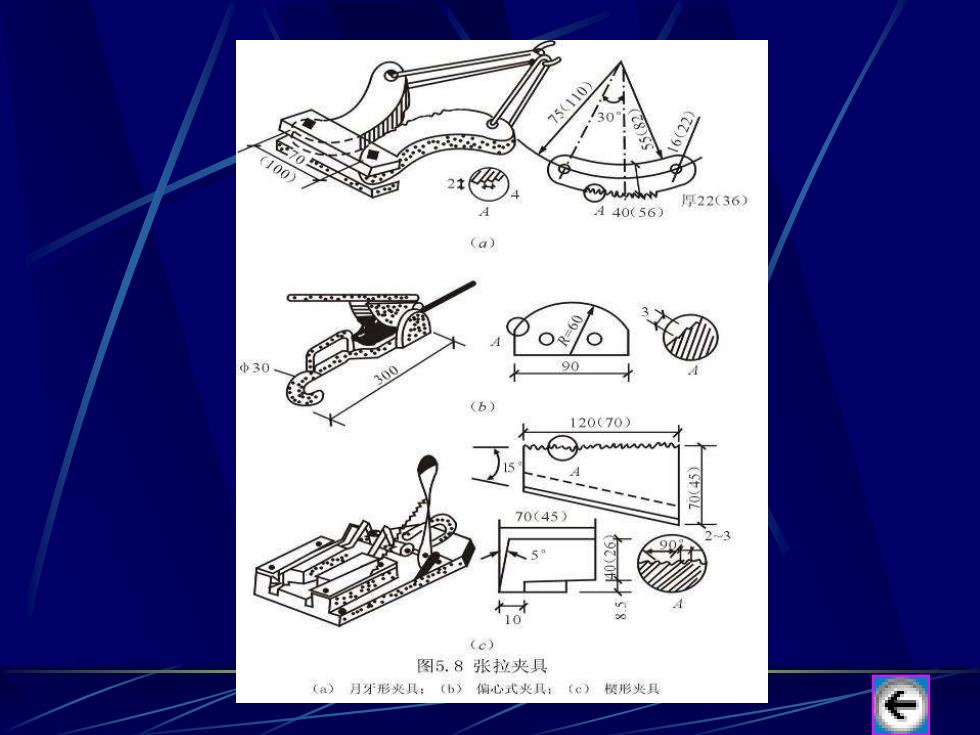

75(110 100 2 厚22(36) A40(56) (a) 300 90 (b) 120(70) 70(45) e). 图5.8张拉夹具 (a)月牙乐形夹具：(b)偏心式夹具：(c)模形火具
5.1.1.3张拉设备 张拉机具的张拉力应不小于预应力筋张拉力的1.5倍： 张拉机具的张拉行程不小于预应力筋伸长值的1.1~ 3倍。 (1) 钢丝张拉设备 钢丝张拉分单根张拉和成组张拉。 用钢模以机组流水法或传送带法生产构件时，常采用 成组钢丝张拉。 ■在台座上生产构件一般采用单根钢丝张拉，可采用电 动卷扬机、电动螺杆张拉机进行张拉
▪ 张拉机具的张拉力应不小于预应力筋张拉力的1.5倍； 张拉机具的张拉行程不小于预应力筋伸长值的1.1～ 1.3倍。 (1) 钢丝张拉设备 ▪ 钢丝张拉分单根张拉和成组张拉。 ▪ 用钢模以机组流水法或传送带法生产构件时，常采用 成组钢丝张拉。 ▪ 在台座上生产构件一般采用单根钢丝张拉，可采用电 动卷扬机、电动螺杆张拉机进行张拉。 5.1.1.3 张拉设备

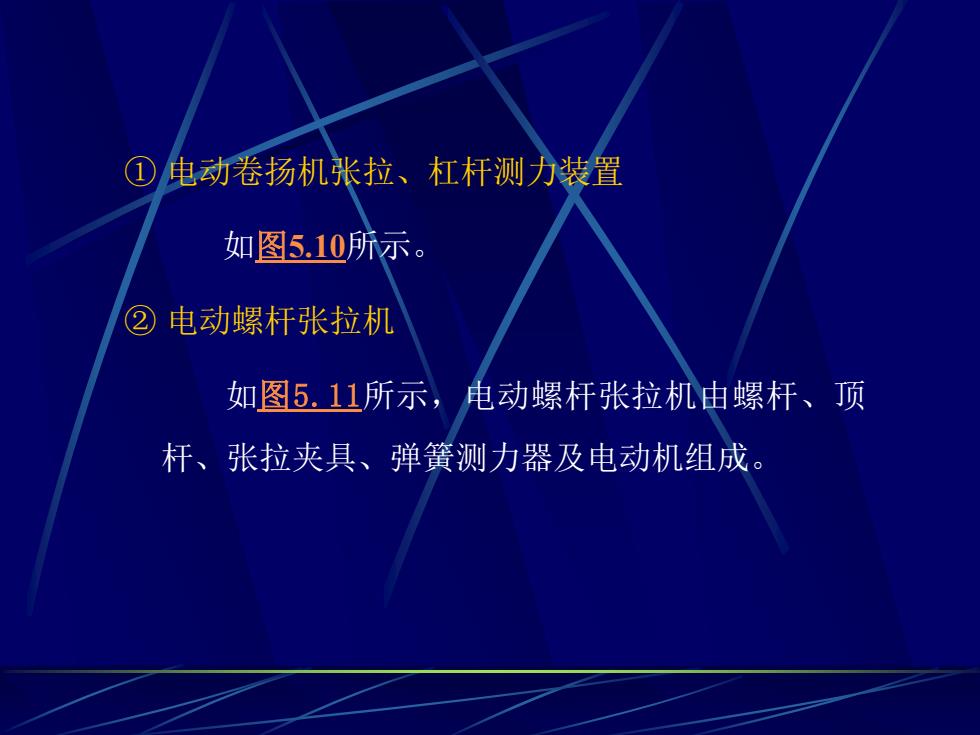

①电动卷扬机张拉、杠杆测力装置 如图5.10所示。 ②电动螺杆张拉机 如图5.11所示，电动螺杆张拉机由螺杆、顶 杆、张拉夹具、弹簧测力器及电动机组成
① 电动卷扬机张拉、杠杆测力装置 如图5.10所示。 ② 电动螺杆张拉机 如图5.11所示，电动螺杆张拉机由螺杆、顶 杆、张拉夹具、弹簧测力器及电动机组成
