5.1先张法 先张法：在浇筑混凝土构件之前将预应力筋张拉到设计 控制应力，用夹具将其临时固定在台座或钢模上，进行 绑扎钢筋，安装铁件，支设模板，然后浇筑混凝土；待 混凝土达到规定的强度，保证预应力筋与混凝土有足够 的粘结力时，放松预应力筋，借助于它们之间的粘结力， 在预应力筋弹性回缩时，使混凝土构件受拉区的混凝土 获得预压应力。 ■ 先张法生产示意图见图5.1所示
5.1 先 张 法 ▪ 先张法：在浇筑混凝土构件之前将预应力筋张拉到设计 控制应力，用夹具将其临时固定在台座或钢模上，进行 绑扎钢筋，安装铁件，支设模板，然后浇筑混凝土；待 混凝土达到规定的强度，保证预应力筋与混凝土有足够 的粘结力时，放松预应力筋，借助于它们之间的粘结力， 在预应力筋弹性回缩时，使混凝土构件受拉区的混凝土 获得预压应力。 ▪ 先张法生产示意图见图5.1所示
a 777 1- (b 7 77 7 711777777777177771711717777777717 (c) 图5.1先张法生产示意图 (a)预应力筋张拉：(b》混凝土浇筑和养护：(c)放松顶应力筋 1一台座：2一横梁3一台面：4一预应力筋：5一夹具：6一构件
先张法一般用于预制构件厂生产定型的中小型构件，如 楼板、屋面板檩条及吊车梁等。 先张法生产时， 可采用台座法和机组流水法。 采用台座法时，预应力筋的张拉、锚固，混凝土的浇筑、 养护及预应力筋放松等均在台座上进行；预应力筋放松 前，其拉力由台座承受。 ·采用机组流水法时，构件连同钢模通过固定的机组，按 流水方式完成（张拉、锚固、混凝土浇筑和养护）每一 生产过程；预应力筋放松前，其拉力由钢模承受。 ■先张法施工工艺流程如图5.2所示
▪ 先张法一般用于预制构件厂生产定型的中小型构件，如 楼板、屋面板、檩条及吊车梁等。 ▪ 先张法生产时，可采用台座法和机组流水法。 ▪ 采用台座法时，预应力筋的张拉、锚固，混凝土的浇筑、 养护及预应力筋放松等均在台座上进行；预应力筋放松 前，其拉力由台座承受。 ▪ 采用机组流水法时，构件连同钢模通过固定的机组，按 流水方式完成（张拉、锚固、混凝土浇筑和养护）每一 生产过程；预应力筋放松前，其拉力由钢模承受。 ▪ 先张法施工工艺流程如图5.2所示
清理会座、倒隔离剂 预应力钢筋制作 穿预成力筋及 安放纲筋骨架 解筋骨架制作 安放预埋铁件 预埋铁件制作 调整初应力 张拉机具检验 张拉预应力钢筋 模板刷隔离剂 安装模板 整修模板 搅拌混凝土 浇筑混凝士 制作试块 混凝士养护 拆除模板 修修销夹具 放松、切阿应力州筋 压试块 构件起吊堆放 继续养护 压试块 图5.2先张法施工工艺流程图

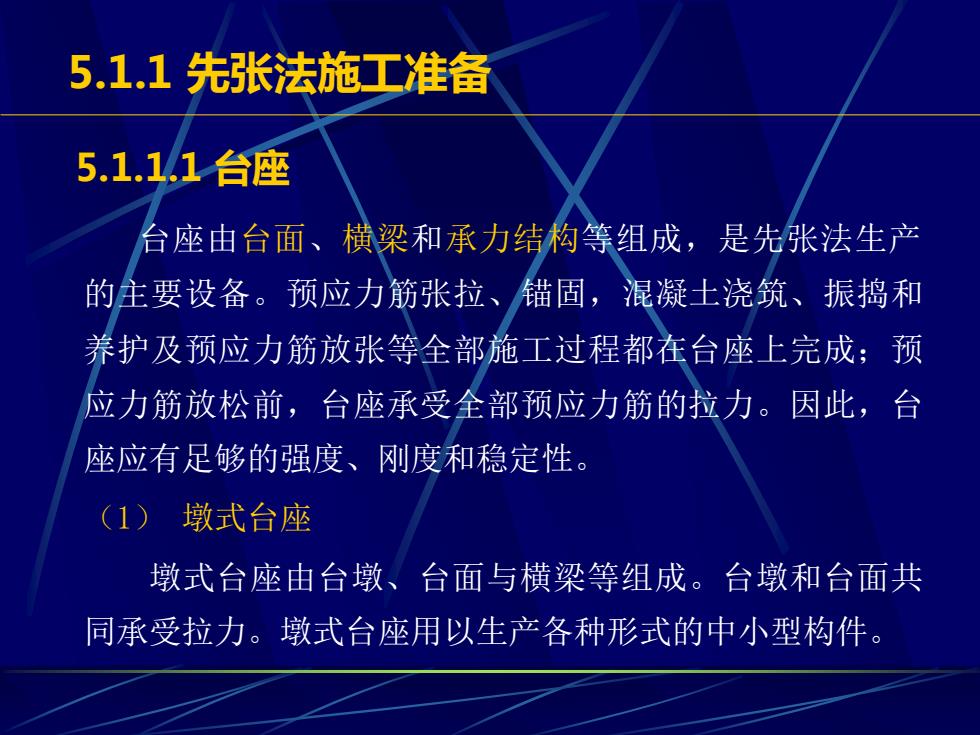

5.1.1先张法施工准备 5.1.1.1台座 台座由台面、横梁和承力结构等组成，是先张法生产 的庄要设备。预应力筋张拉、锚固，混凝土浇筑、振捣和 养护及预应力筋放张等全部施工过程都在台座上完成；预 应力筋放松前，台座承受全部预应力筋的拉力。因此，台 座应有足够的强度、刚度和稳定性。 (1)墩式台座 墩式台座由台墩、台面与横梁等组成。台墩和台面共 同承受拉力。墩式台座用以生产各种形式的中小型构件
5.1.1 先张法施工准备 台座由台面、横梁和承力结构等组成，是先张法生产 的主要设备。预应力筋张拉、锚固，混凝土浇筑、振捣和 养护及预应力筋放张等全部施工过程都在台座上完成；预 应力筋放松前，台座承受全部预应力筋的拉力。因此，台 座应有足够的强度、刚度和稳定性。 （1） 墩式台座 墩式台座由台墩、台面与横梁等组成。台墩和台面共 同承受拉力。墩式台座用以生产各种形式的中小型构件。 5.1.1.1 台座
