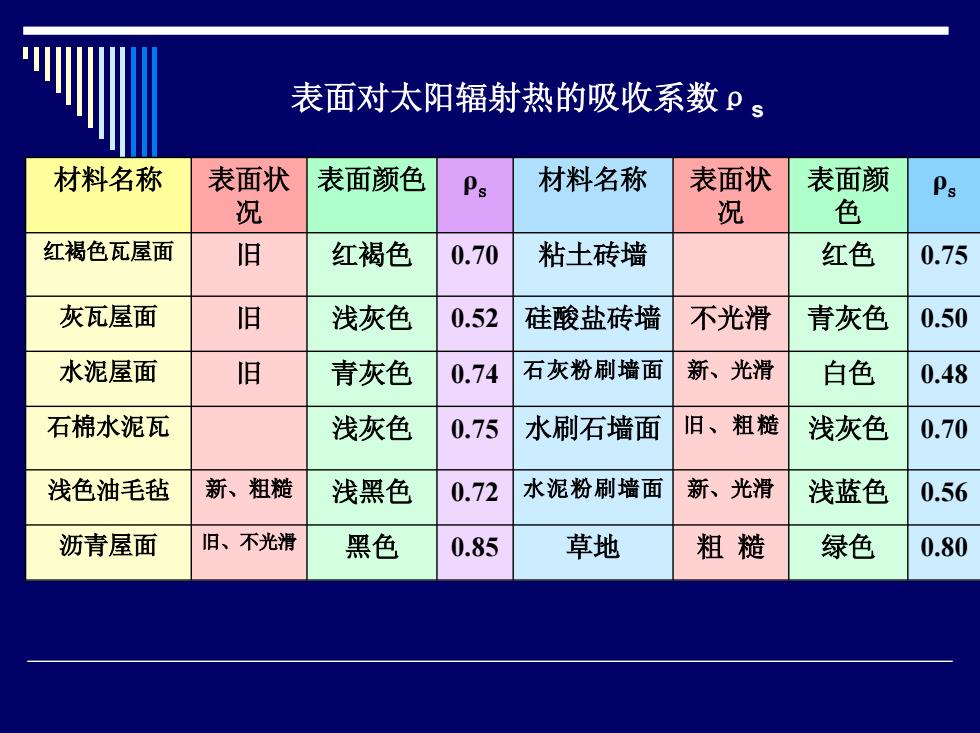

表面对太阳辐射热的吸收系数Ps 材料名称 表面状 表面颜色 Ps 材料名称 表面状 表面颜 Ps 况 况 色 红褐色瓦屋面 旧 红褐色 0.70 粘土砖墙 红色 0.75 灰瓦屋面 旧 浅灰色 0.52 硅酸盐砖墙 不光滑 青灰色 0.50 水泥屋面 旧 青灰色 0.74 石灰粉刷墙面 新、光滑 白色 0.48 石棉水泥瓦 浅灰色 0.75 水刷石墙面 旧、粗糙 浅灰色 0.70 浅色油毛毡 新、粗糙 浅黑色 0.72 水泥粉刷墙面 新、光滑 浅蓝色 0.56 沥青屋面 旧、不光滑 黑色 0.85 草地 粗糙 绿色 0.80
表面对太阳辐射热的吸收系数ρ s 材料名称 表面状 况 表面颜色 ρ s 材料名称 表面状 况 表面颜 色 ρ s 红褐色瓦屋面 旧 红褐色 0.70 粘土砖墙 红色 0.75 灰瓦屋面 旧 浅灰色 0.52 硅酸盐砖墙 不光滑 青灰色 0.50 水泥屋面 旧 青灰色 0.74 石灰粉刷 墙 面 新、光滑 白色 0.48 石棉水泥瓦 浅灰色 0.75 水刷石墙面 旧、粗 糙 浅灰色 0.70 浅色油毛毡 新、粗糙 浅黑色 0.72 水泥粉刷 墙 面 新、光滑 浅蓝色 0.56 沥青屋面 旧、不 光 滑 黑色 0.85 草地 粗 糙 绿色 0.80

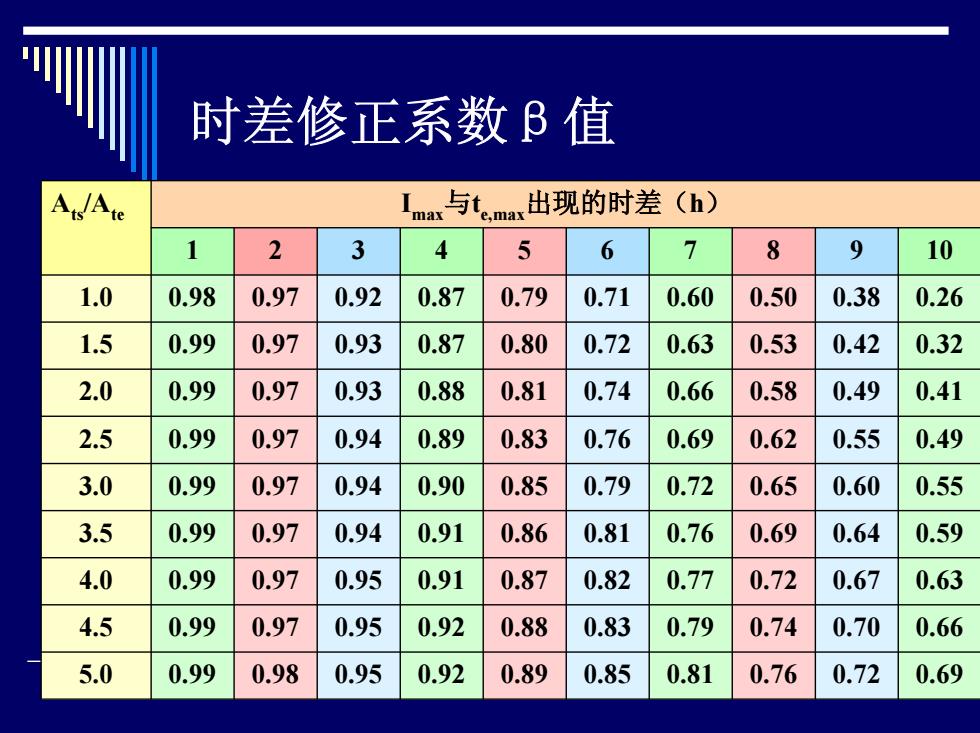

时差修正系数B值 Imax与t。max出现的时差 (h) 1 2 3 4 5 6 7 8 9 10 1.0 0.98 0.97 0.92 0.87 0.79 0.71 0.60 0.50 0.38 0.26 1.5 0.99 0.97 0.93 0.87 0.80 0.72 0.63 0.53 0.42 0.32 2.0 0.99 0.97 0.93 0.88 0.81 0.74 0.66 0.58 0.49 0.41 2.5 0.99 0.97 0.94 0.89 0.83 0.76 0.69 0.62 0.55 0.49 3.0 0.99 0.97 0.94 0.90 0.85 0.79 0.72 0.65 0.60 0.55 3.5 0.99 0.97 0.94 0.91 0.86 0.81 0.76 0.69 0.64 0.59 4.0 0.99 0.97 0.95 0.91 0.87 0.82 0.77 0.72 0.67 0.63 4.5 0.99 0.97 0.95 0.92 0.88 0.83 0.79 0.74 0.70 0.66 5.0 0.99 0.98 0.95 0.92 0.89 0.85 0.81 0.76 0.72 0.69
时差修正系数β值 Imax 与 t Ats/Ate e,max出现的时差（ h ） 1 2 3 4 5 6 7 8 9 10 1.0 0.98 0.97 0.92 0.87 0.79 0.71 0.60 0.50 0.38 0.26 1.5 0.99 0.97 0.93 0.87 0.80 0.72 0.63 0.53 0.42 0.32 2.0 0.99 0.97 0.93 0.88 0.81 0.74 0.66 0.58 0.49 0.41 2.5 0.99 0.97 0.94 0.89 0.83 0.76 0.69 0.62 0.55 0.49 3.0 0.99 0.97 0.94 0.90 0.85 0.79 0.72 0.65 0.60 0.55 3.5 0.99 0.97 0.94 0.91 0.86 0.81 0.76 0.69 0.64 0.59 4.0 0.99 0.97 0.95 0.91 0.87 0.82 0.77 0.72 0.67 0.63 4.5 0.99 0.97 0.95 0.92 0.88 0.83 0.79 0.74 0.70 0.66 5.0 0.99 0.98 0.95 0.92 0.89 0.85 0.81 0.76 0.72 0.69
口综合温度平均值： Isa =te 口综合温度的昼夜波动振幅： A=(A.+A.)P 口太阳辐射等效温度振幅： e
lr e s sa e t I t = t + − α ρ 综合温度平均值： 综合温度的昼夜波动振幅: 太阳辐射等效温度振幅: ( )β sa e s At = At + At e s t I I A s α ( max − )ρ =
围护结构衰减倍数计算 Y,=Y. Yi=Y! Y 室内 S 室外 围护结构衰减倍数计算
围护结构衰减倍数计算

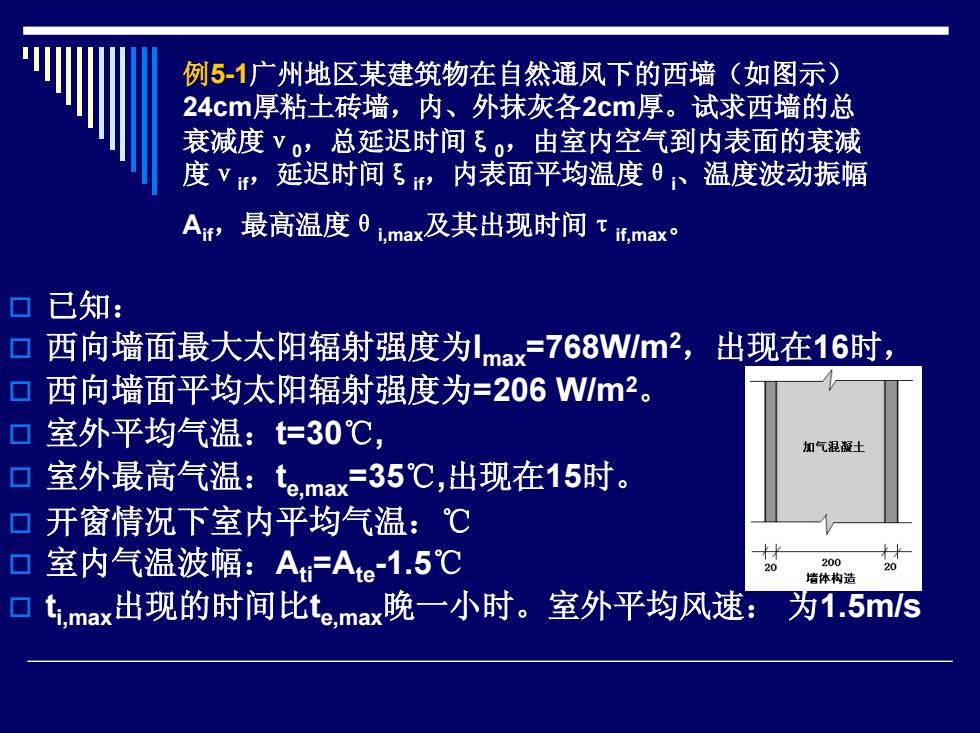

例5-1广州地区某建筑物在自然通风下的西墙（如图示） 24cm厚粘土砖墙，内、外抹灰各2cm厚。试求西墙的总 衰减度V。,总延迟时间ξ。，由室内空气到内表面的衰减 度V,延迟时间，内表面平均温度日温度波动振幅 Ar,最高温度0Lmax及其出现时间T忧max 口已知： 西向墙面最大太阳辐射强度为lmax=768Wlm2,出现在16时， 口西向墙面平均太阳辐射强度为=206Wm2。 口室外平均气温：t=30℃ 加气混藏士 口 室外最高气温：t。.max=35℃，出现在15时。 口开窗情况下室内平均气温：℃ 口 室内气温波幅：A=Ae-1.5℃ 20 200 墙体构造 tmax出现的时间比te.max晚一小时。室外平均风速：为1.5mS
例5-1广州地区某建筑物在自然通风下的西墙（如图示） 24cm厚粘土砖墙，内、外抹灰各2cm厚。试求西墙的总 衰减度ν0，总延迟时间ξ0，由室内空气到内表面的衰减 度νif，延迟时间ξif，内表面平均温度θi、温度波动振幅 Aif，最高温度θi,max及其出现时间τif,max。 已知： 西向墙面最大太阳辐射强度为Imax=768W/m2，出现在16时， 西向墙面平均太阳辐射强度为=206 W/m2。 室外平均气温：t=30℃, 室外最高气温：te,max=35℃,出现在15时。 开窗情况下室内平均气温：℃ 室内气温波幅：Ati=Ate-1.5℃ ti,max出现的时间比te,max晚一小时。室外平均风速： 为1.5m/s
