两段碱洗工艺流程 裂解气去四段入口 新鲜碱液 裂解气来 自三段出口 废碱液 2024 图3-20两段碱洗工艺流程 16 1一加热器；2—碱洗塔；3,4一碱液循环泵；5一水洗循环泵
2024/9/11 16 两段碱洗工艺流程
乙醇胺脱出酸性气工艺流程 裂解气去碱洗塔 Cw 酸性气 解 18 洗油回水洗塔 新鲜乙醇胺 洗油（裂解汽油） 洗油 图3-21乙醇胺脱除酸性气工艺流程 202 1一加热器；2一吸收塔；3一汽油胺分离器；4一气提塔；5一冷却器；6,7一分离罐； 8一回流泵；9,10一再沸器；11一胺液泵12,13一换热器；14一冷却器
2024/9/11 17 乙醇胺脱出酸性气工艺流程
二脱水 2024/9/11 18
2024/9/11 18 二 脱水

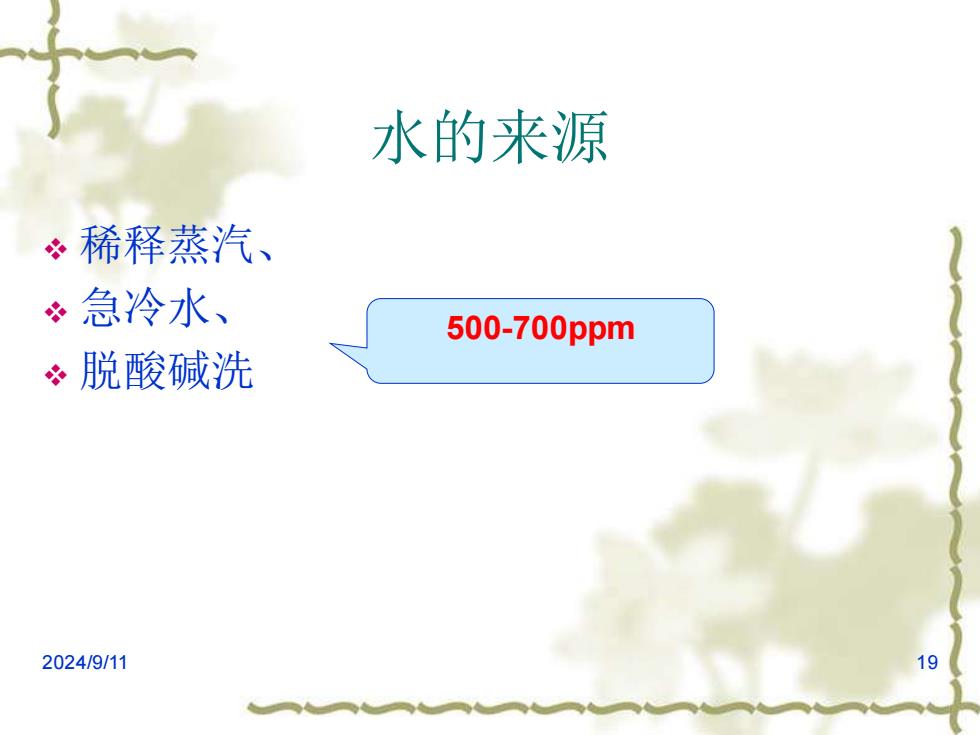

水的来源 。稀释蒸汽、 ·急冷水、 500-700ppm ÷脱酸碱洗 2024/9/11 19
2024/9/11 19 水的来源 ❖ 稀释蒸汽、 ❖ 急冷水、 ❖ 脱酸碱洗 500-700ppm

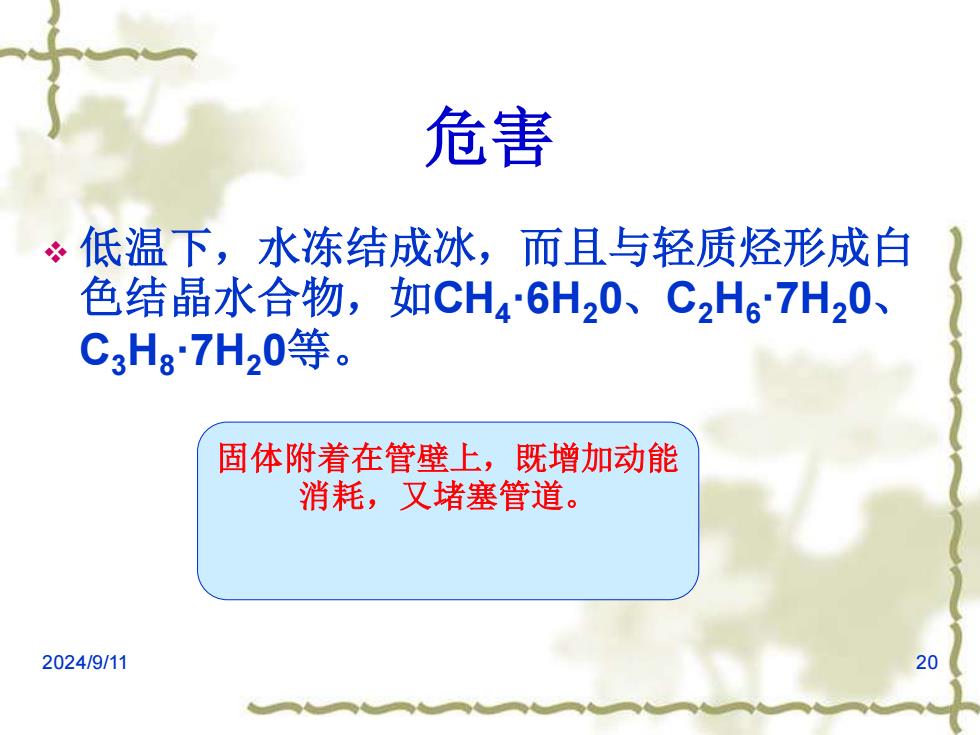

危害 低温下，水冻结成冰，而且与轻质烃形成白 色结晶水合物，如CH46H20、C2H67H20、 C3H87H20等。 固体附着在管壁上，既增加动能 消耗，又堵塞管道。 2024/9/11 20
2024/9/11 20 危害 ❖ 低温下，水冻结成冰，而且与轻质烃形成白 色结晶水合物，如CH4·6H20、C2H6·7H20、 C3H8·7H20等。 固体附着在管壁上，既增加动能 消耗，又堵塞管道
