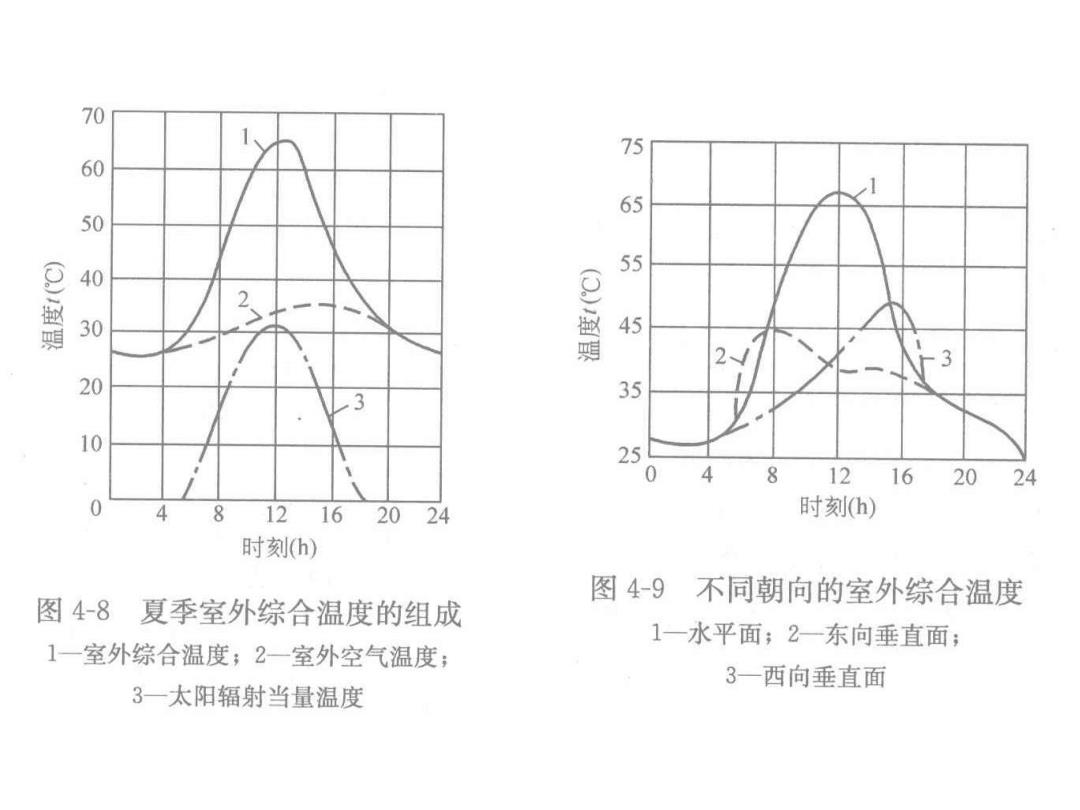

70 75 60 65 50 40 55 2 % C脑 45 2/ 3 20 35 3 10 25 0 4 8 12 1620 24 0 4 8 12162024 时刻h) 时刻h) 图4-9 不同朝向的室外综合温度 图4-8 夏季室外综合温度的组成 1一水平面；2一东向垂直面： 1一室外综合温度；2一室外空气温度； 3一西向垂直面 3一太阳辐射当量温度

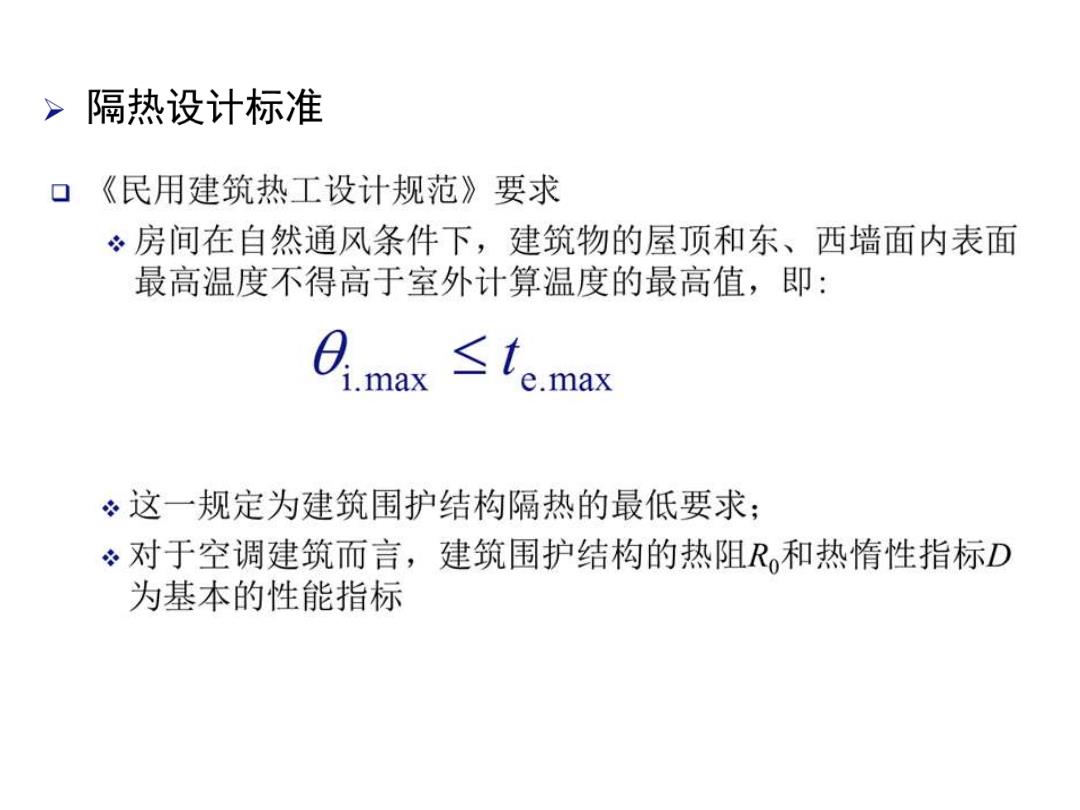

>隔热设计标准 《民用建筑热工设计规范》要求 。房间在自然通风条件下，建筑物的屋顶和东、西墙面内表面 最高温度不得高于室外计算温度的最高值，即： 0.ma ≤te.max ·这一规定为建筑围护结构隔热的最低要求； 对于空调建筑而言，建筑围护结构的热阻R和热惰性指标D 为基本的性能指标

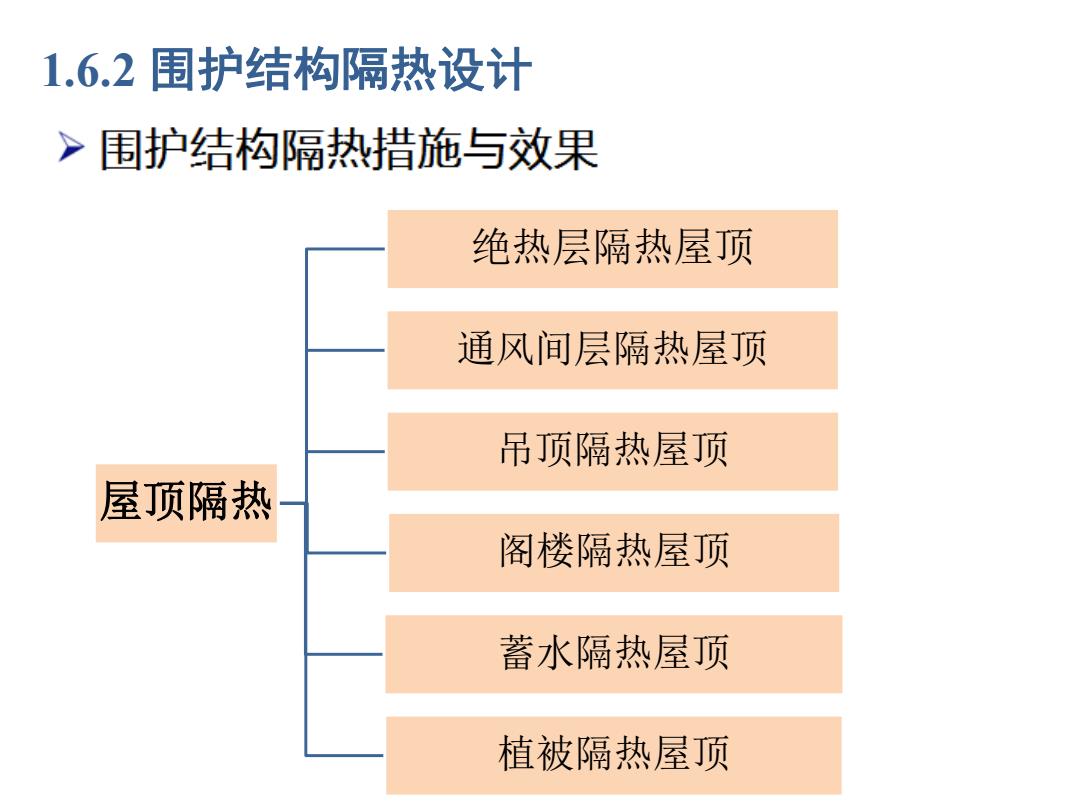

1.6.2围护结构隔热设计 >围护结构隔热措施与效果 绝热层隔热屋顶 通风间层隔热屋顶 吊顶隔热屋顶 屋顶隔热 阁楼隔热屋顶 蓄水隔热屋顶 植被隔热屋顶
屋顶隔热 绝热层隔热屋顶 通风间层隔热屋顶 吊顶隔热屋顶 阁楼隔热屋顶 蓄水隔热屋顶 植被隔热屋顶 1.6.2 围护结构隔热设计

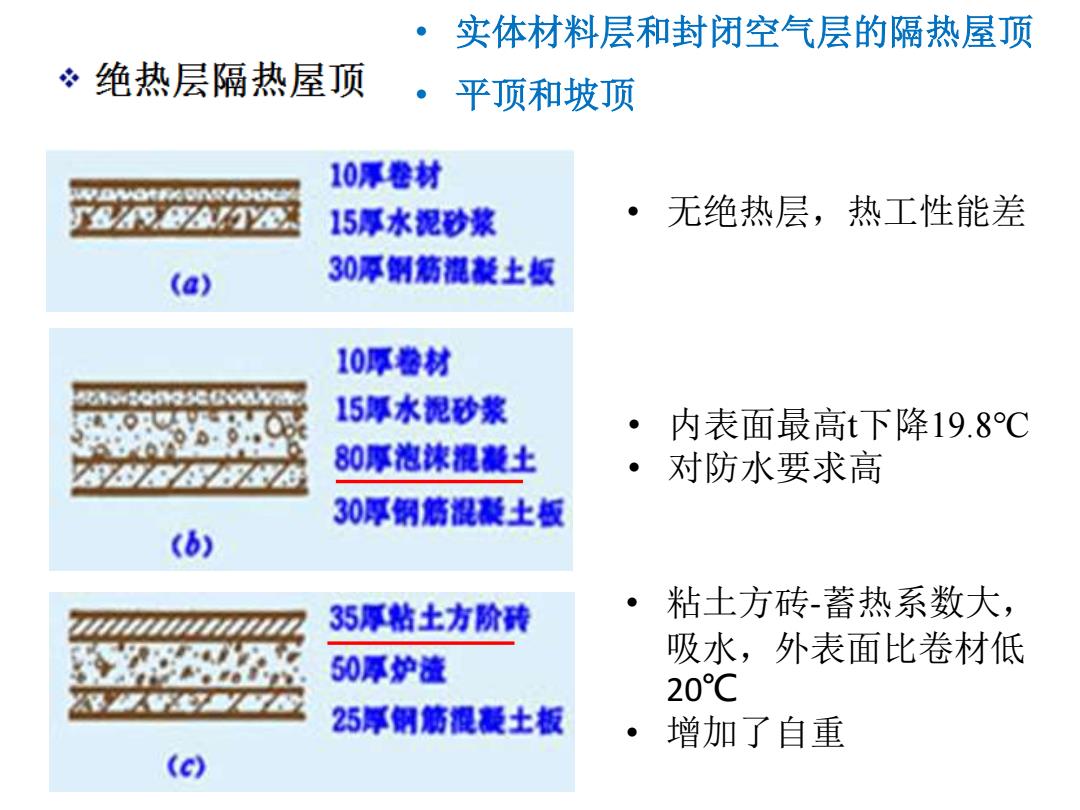

实体材料层和封闭空气层的隔热屋顶 ?绝热层隔热屋顶 ·平顶和坡顶 10厚整材 15厚水泥砂浆 ·无绝热层，热工性能差 (a) 30厚解筋混凝土板 10厚卷材 15厚水泥砂浆 内表面最高t下降19.8C 80厚泡辣混凝土 对防水要求高 30厚钢脑混表土板 (b) 35厚粘土方阶砖 粘土方砖蓄热系数大， 50厚炉凌 吸水，外表面比卷材低 20℃ 25厚钢筋混凝士板 增加了自重 (e)
• 实体材料层和封闭空气层的隔热屋顶 • 平顶和坡顶 • 无绝热层，热工性能差 • 内表面最高t下降19.8℃ • 对防水要求高 • 粘土方砖-蓄热系数大， 吸水，外表面比卷材低 20℃ • 增加了自重

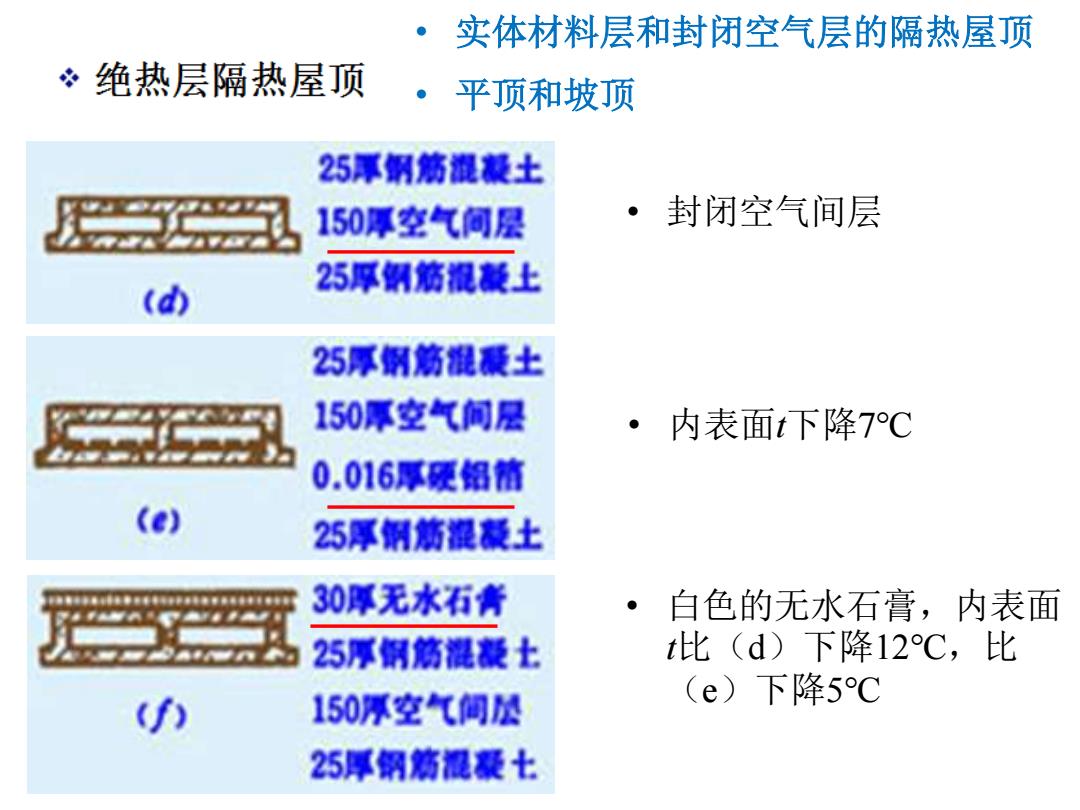

实体材料层和封闭空气层的隔热屋顶 ”绝热层隔热屋顶 ·平顶和坡顶 25罩钢筋混凝土 150厚空气间层 ·封闭空气间层 25厚解筋混凝上 (d) 25厚钢筋混凝土 150厚空气间层 ·内表面t下降7C 0.016厚硬绍精 (e) 25厚解脑湿凝土 30厚无水石青 白色的无水石膏，内表面 25厚解防混凝土 t比(d)下降12C,比 150原空气间必 (e)下降5C 25厚钢防混聚七
• 实体材料层和封闭空气层的隔热屋顶 • 平顶和坡顶 • 封闭空气间层 • 内表面t下降7℃ • 白色的无水石膏，内表面 t比（d）下降12℃，比 （e）下降5℃
