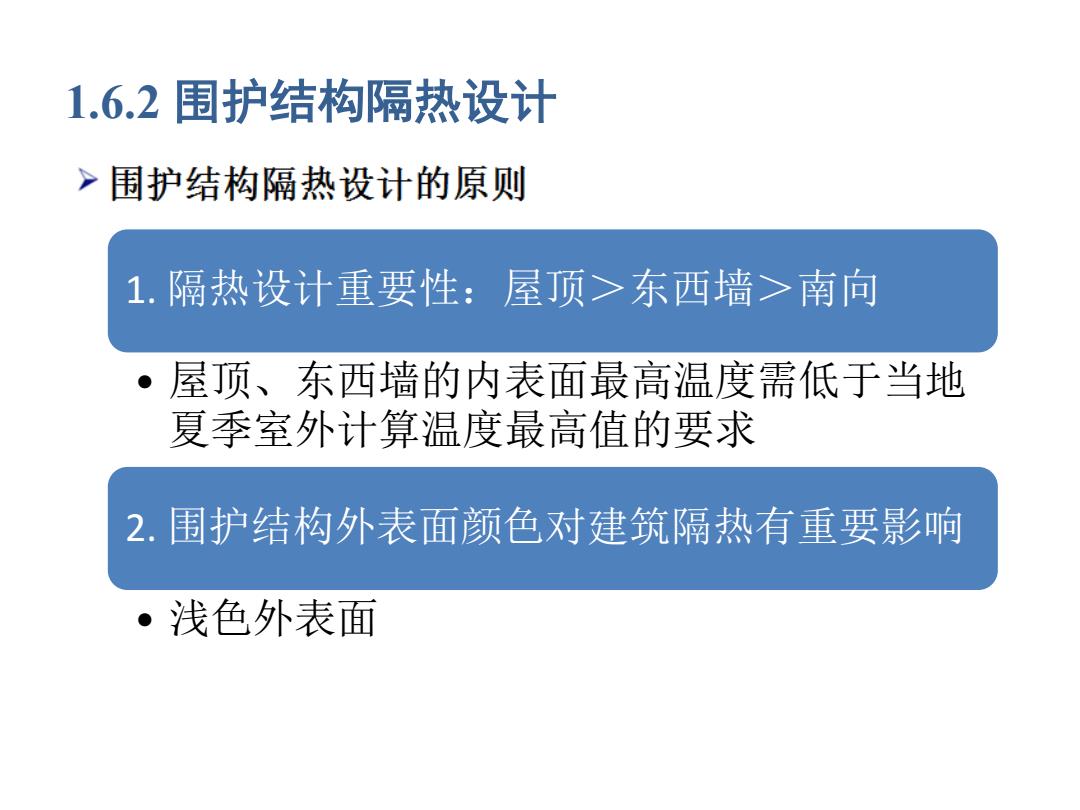

1.6.2围护结构隔热设计 >围护结构隔热设计的原则 1.隔热设计重要性：屋顶>东西墙>南向 屋顶、东西墙的内表面最高温度需低于当地 夏季室外计算温度最高值的要求 2.围护结构外表面颜色对建筑隔热有重要影响 浅色外表面
1.6.2 围护结构隔热设计 1. 隔热设计重要性：屋顶＞东西墙＞南向 • 屋顶、东西墙的内表面最高温度需低于当地 夏季室外计算温度最高值的要求 2. 围护结构外表面颜色对建筑隔热有重要影响 • 浅色外表面
1.6.2围护结构隔热设计 >围护结构隔热设计的原则 3.在屋顶和西墙的外侧设置遮阳设施 降低室外综合温度 4.通风屋面和通风墙的应用 尤其适用于自然通风、要求白天隔热好、夜 间散热快的场合
1.6.2 围护结构隔热设计 3. 在屋顶和西墙的外侧设置遮阳设施 • 降低室外综合温度 4. 通风屋面和通风墙的应用 • 尤其适用于自然通风、要求白天隔热好、夜 间散热快的场合

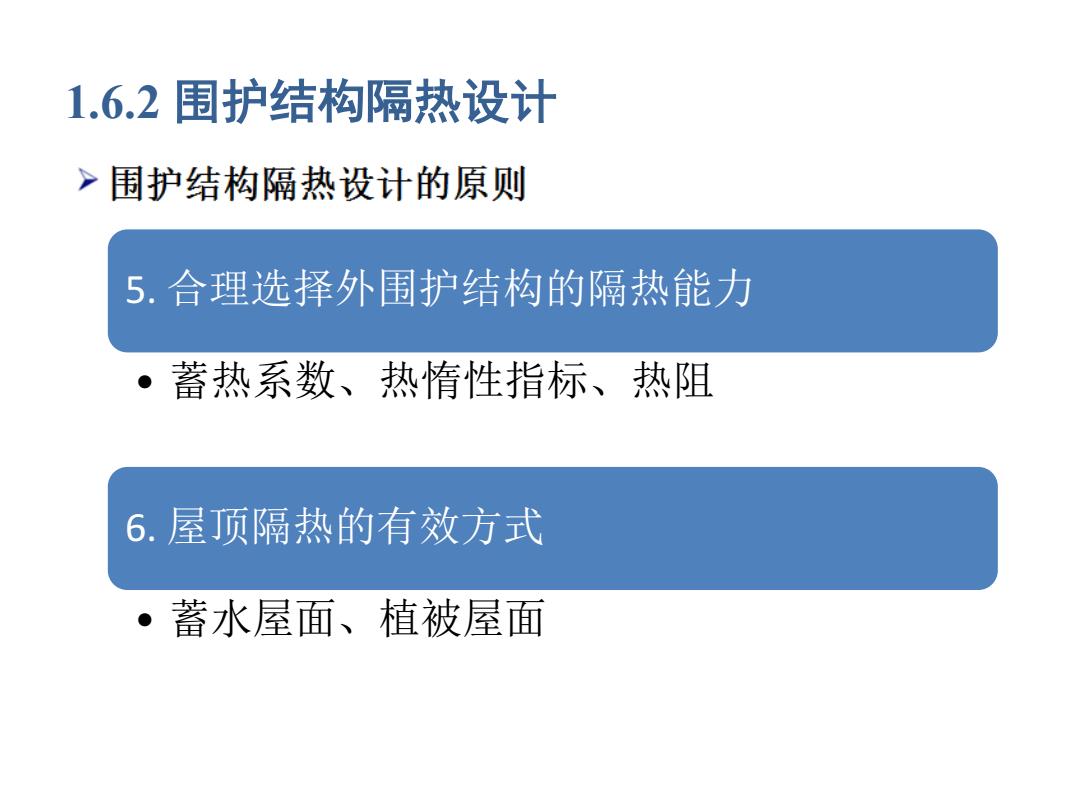

1.6.2围护结构隔热设计 >围护结构隔热设计的原则 5.合理选择外围护结构的隔热能力 蓄热系数、热惰性指标、热阻 6.屋顶隔热的有效方式 蓄水屋面、植被屋面
1.6.2 围护结构隔热设计 5. 合理选择外围护结构的隔热能力 • 蓄热系数、热惰性指标、热阻 6. 屋顶隔热的有效方式 • 蓄水屋面、植被屋面

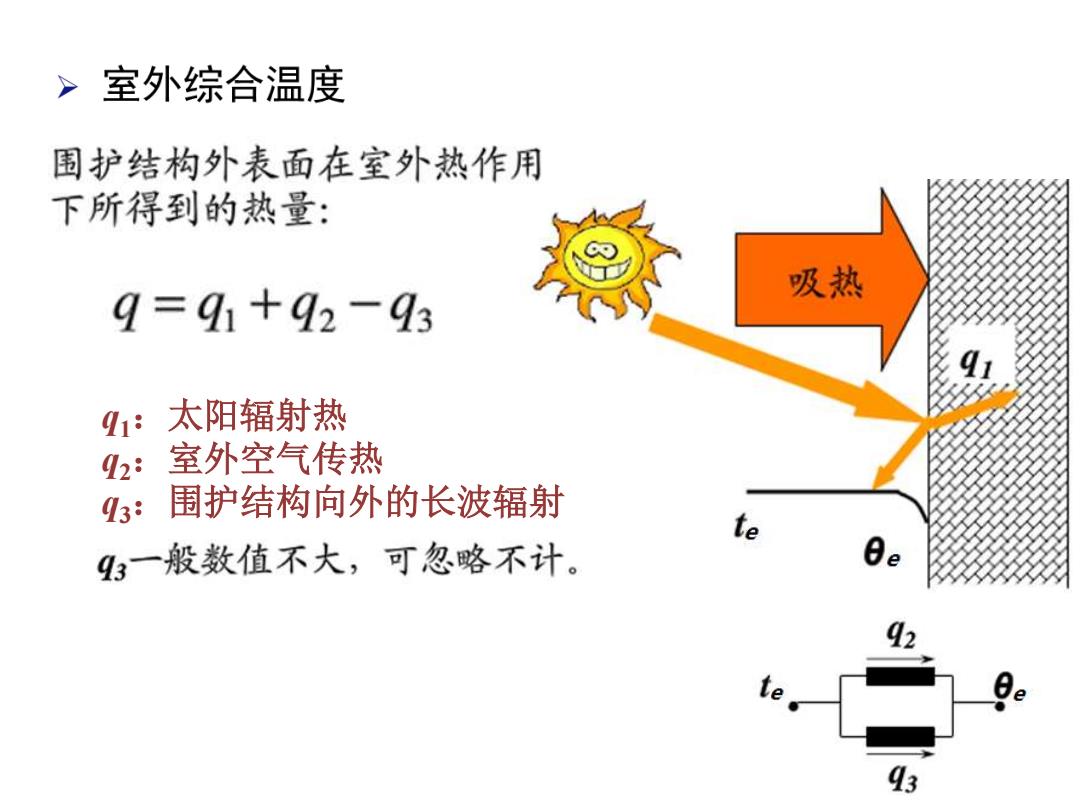

> 室外综合温度 围护结构外表面在室外热作用 下所得到的热量： 吸热 9=91+92-93 41:太阳辐射热 92: 室外空气传热 q3: 围护结构向外的长波辐射 te g3一般数值不大，可忽略不计。 θe te
q1：太阳辐射热 q2：室外空气传热 q3：围护结构向外的长波辐射

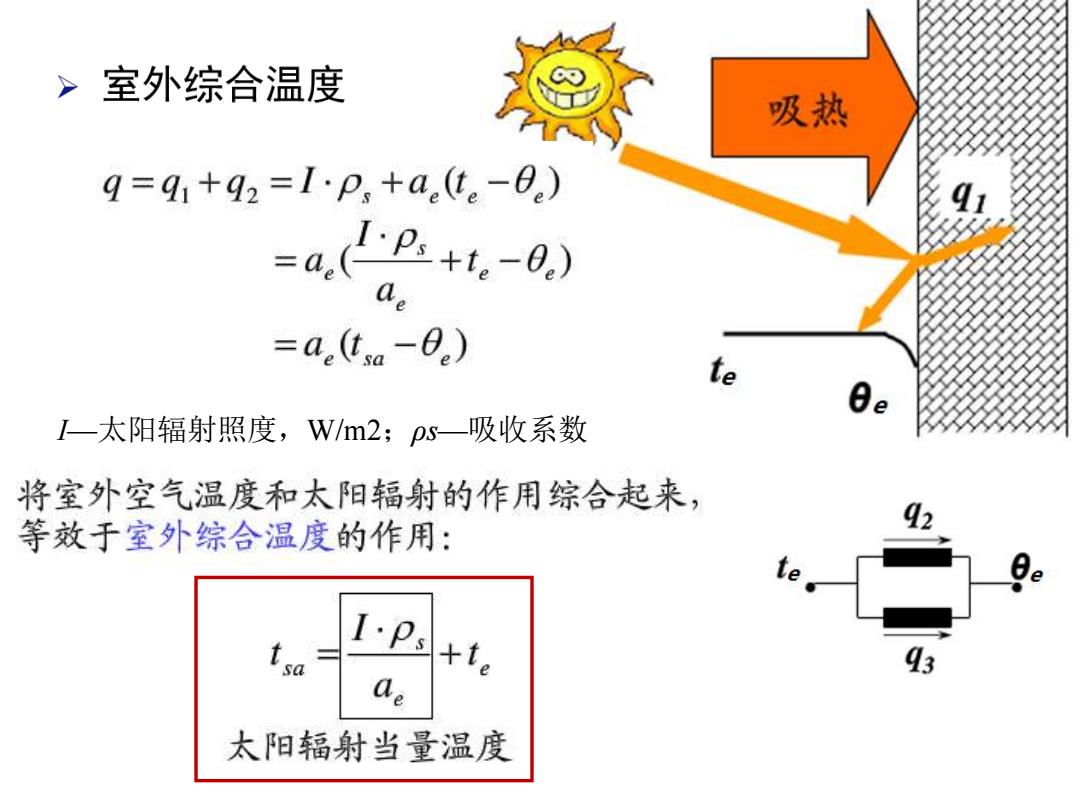

>室外综合温度 吸热 9=91+92=I·P,+a(te-0e) =ap+t,-8,) =a(tsa-0) te 一太阳辐射照度，W/m2;ps一吸收系数 将室外空气温度和太阳辐射的作用综合起来， 等效于室外综合温度的作用： I.Ps tte 93 a 太阳辐射当量温度
I—太阳辐射照度，W/m2；ρs—吸收系数
