四、轴测图的分类 正等轴测图 p= q=r 正轴测图 正二轴测图 p=r≠q 正三轴测图 p≠q丰r 轴测图 斜等轴测图 p=q=r 斜轴测图 斜二轴测图p=r≠q 斜三轴测图p≠q≠r 正等轴测图 斜二轴测图
四、轴测图的分类 轴测图 正轴测图 正等轴测图 p = q = r 正二轴测图 p = r q 正三轴测图 p q r 斜轴测图 斜等轴测图 p = q = r 斜二轴测图 p = r q 斜三轴测图 p q r 正等轴测图 斜二轴测图
继实 束？

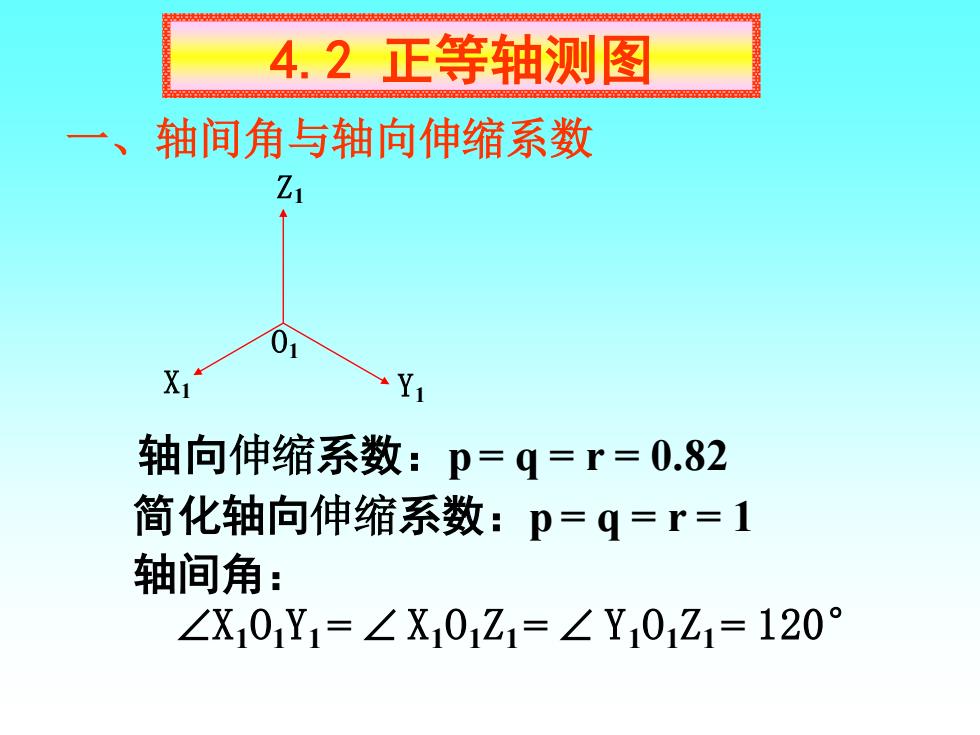

4.2正等轴测图 一、轴间角与轴向伸缩系数 Z 01 Y 轴向伸缩系数：p=q=r=0.82 简化轴向伸缩系数：p=q=r=1 轴间角： ∠X01Y1=∠X101Z1=∠Y101Z1=120°
4.2 正等轴测图 一、轴间角与轴向伸缩系数 轴向伸缩系数：p = q = r = 0.82 轴间角： X1O1Y1 = X1O1Z1 = Y1O1Z1 = 120° Z1 X1 Y1 O1 简化轴向伸缩系数：p = q = r = 1

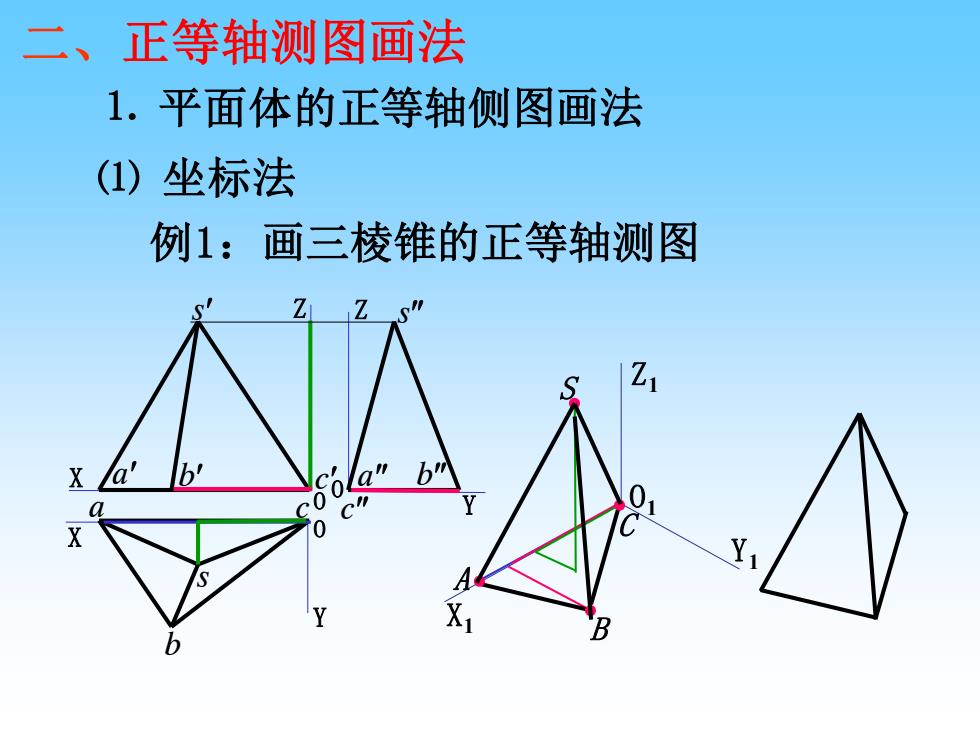

二、正等轴测图画法 1.平面体的正等轴侧图画法 (1)坐标法 例1：画三棱锥的正等轴测图 Z X X 1
c s s a b c a b s a b c O O O X X Y Y Z Z 例1：画三棱锥的正等轴测图 X1 O1 Y1 Z1 二、正等轴测图画法 ⑴ 坐标法 B ● C ● S● ⒈ 平面体的正等轴侧图画法 A●
