输入 线路 调制 光源 接口 编码 电路 电信号输入 光信号输出 控制电路 图4.2数字光发射机方框图 返回
返回
(2)电/光转换效率要高，即要求在足够低的驱动电流下， 有足够大而稳定的输出光功率，且线性良好。发射光束的方向 性要好，即远场的辐射角要小，以利于提高光源与光纤之间的 耦合效率。 (3)允许的调制速率要高或响应速度要快，以满足系统的 大传输容量的要求。 (4)器件应能在常温下以连续波方式工作，要求温度稳定 性好，可靠性高，寿命长。 (⑤)此外，要求器件体积小，重量轻，安装使用方便，价格 便宜

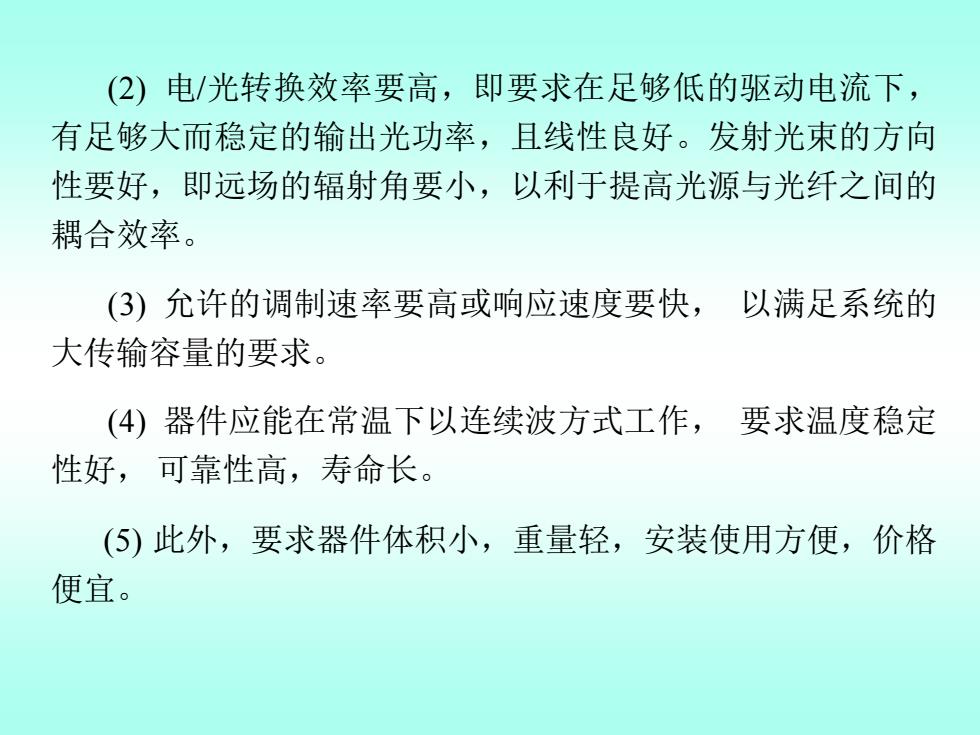

(2) 电/光转换效率要高，即要求在足够低的驱动电流下， 有足够大而稳定的输出光功率，且线性良好。发射光束的方向 性要好，即远场的辐射角要小，以利于提高光源与光纤之间的 耦合效率。 (3) 允许的调制速率要高或响应速度要快， 以满足系统的 大传输容量的要求。 (4) 器件应能在常温下以连续波方式工作， 要求温度稳定 性好， 可靠性高，寿命长。 (5) 此外，要求器件体积小，重量轻，安装使用方便，价格 便宜
以上各项中，调制速率、谱线宽度、输出光功率和光束方 向性，直接影响光纤通信系统的传输容量和传输距离，是光源 最重要的技术指标。目前，不同类型的半导体激光器(LD)和发 光二极管(LED)可以满足不同应用场合的要求。 2.调制电路和控制电路 直接光强调制的数字光发射机主要电路有调制电路、控制 电路和线路编码电路，采用激光器作光源时，还有偏置电路。 对调制电路和控制电路的要求如下： (1)输出光脉冲的通断比（全“1“码平均光功率和全“0“码 平均光功率的比值，或消光比的倒数)应大于10，以保证足够的 光接收信噪比

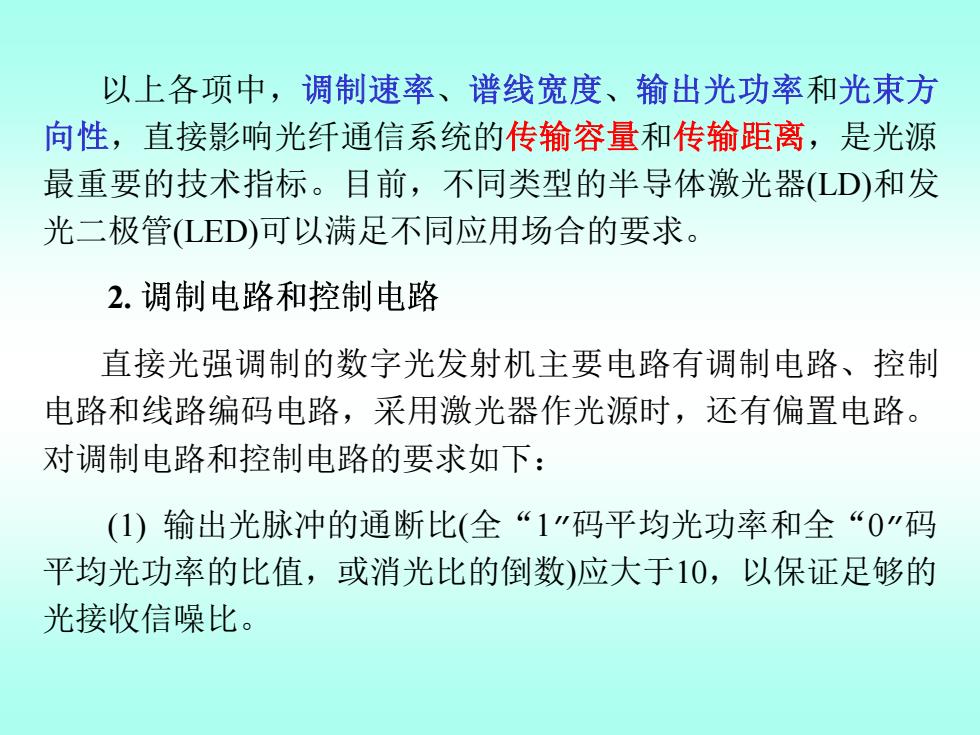

以上各项中，调制速率、谱线宽度、输出光功率和光束方 向性，直接影响光纤通信系统的传输容量和传输距离，是光源 最重要的技术指标。目前，不同类型的半导体激光器(LD)和发 光二极管(LED)可以满足不同应用场合的要求。 2. 直接光强调制的数字光发射机主要电路有调制电路、控制 电路和线路编码电路，采用激光器作光源时，还有偏置电路。 对调制电路和控制电路的要求如下： (1) 输出光脉冲的通断比(全“1”码平均光功率和全“0”码 平均光功率的比值，或消光比的倒数)应大于10，以保证足够的 光接收信噪比
(2)输出光脉冲的宽度应远大于开通延迟（电光延迟）时间， 光脉冲的上升时间、下降时间和开通延迟时间应足够短，以便 在高速率调制下，输出的光脉冲能准确再现输入电脉冲的波形。 (3)对激光器应施加足够的偏置电流，以便抑制在较高速率 调制下可能出现的张弛振荡，保证发射机正常工作。 (4)应采用自动功率控制(APC)和自动温度控制(ATC),以 保证输出光功率有足够的稳定性
(2) 输出光脉冲的宽度应远大于开通延迟(电光延迟)时间， 光脉冲的上升时间、下降时间和开通延迟时间应足够短，以便 在高速率调制下，输出的光脉冲能准确再现输入电脉冲的波形。 (3) 对激光器应施加足够的偏置电流，以便抑制在较高速率 调制下可能出现的张弛振荡，保证发射机正常工作。 (4) 应采用自动功率控制(APC)和自动温度控制(ATC)， 以 保证输出光功率有足够的稳定性
3.线路编码电路 线路编码之所以必要，是因为电端机输出的数字信号是 适合电缆传输的双极性码，而光源不能发射负脉冲，所以要 变换为适合于光纤传输的单极性码，线路编码的其它原因见 4.3节所述
3. 线路编码之所以必要，是因为电端机输出的数字信号是 适合电缆传输的双极性码，而光源不能发射负脉冲，所以要 变换为适合于光纤传输的单极性码，线路编码的其它原因见 4.3节所述
