二、现有资讯回顾
二、现有资讯回顾

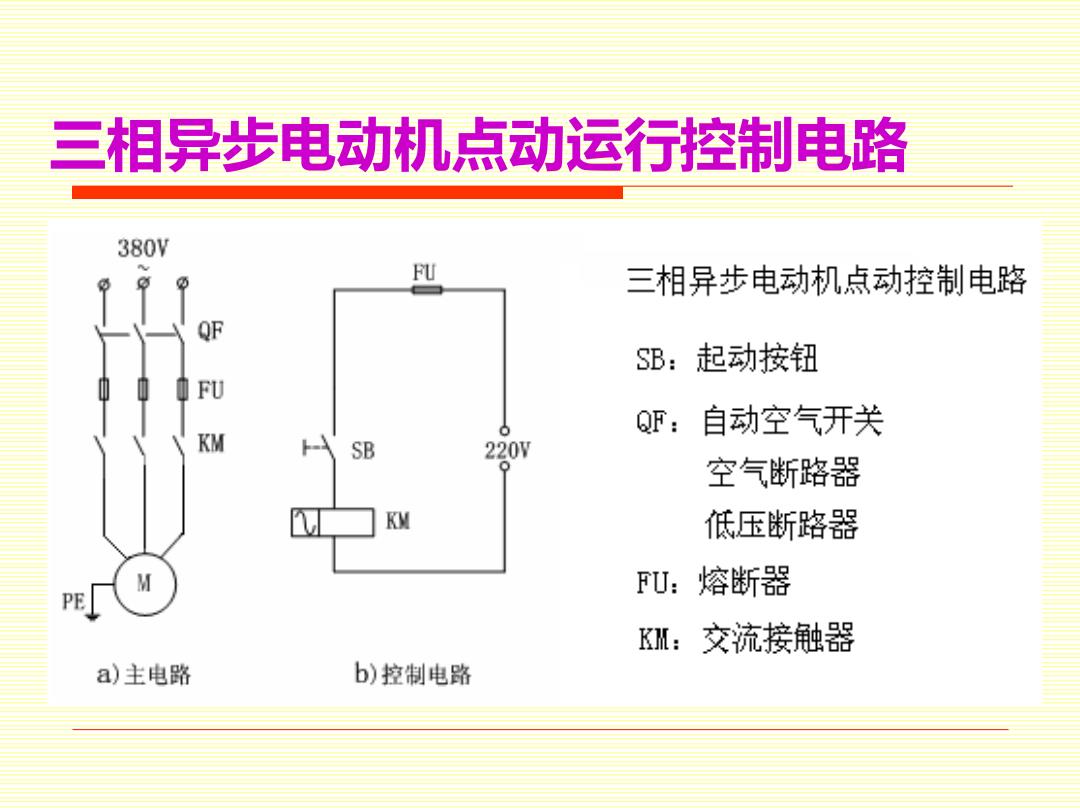

三相异步电动机点动运行控制电路 380y FU 三相异步电动机点动控制电路 S邵：起动按钮 FU QF:自动空气开关 KM 220 空气断路器 低压断路器 M PE FU:熔断器 K:交流接融器 a)主电路 b)控制电路
三相异步电动机点动运行控制电路
三、 教师演示用PLC改造控制系统
三、教师演示用PLC改造控制系统

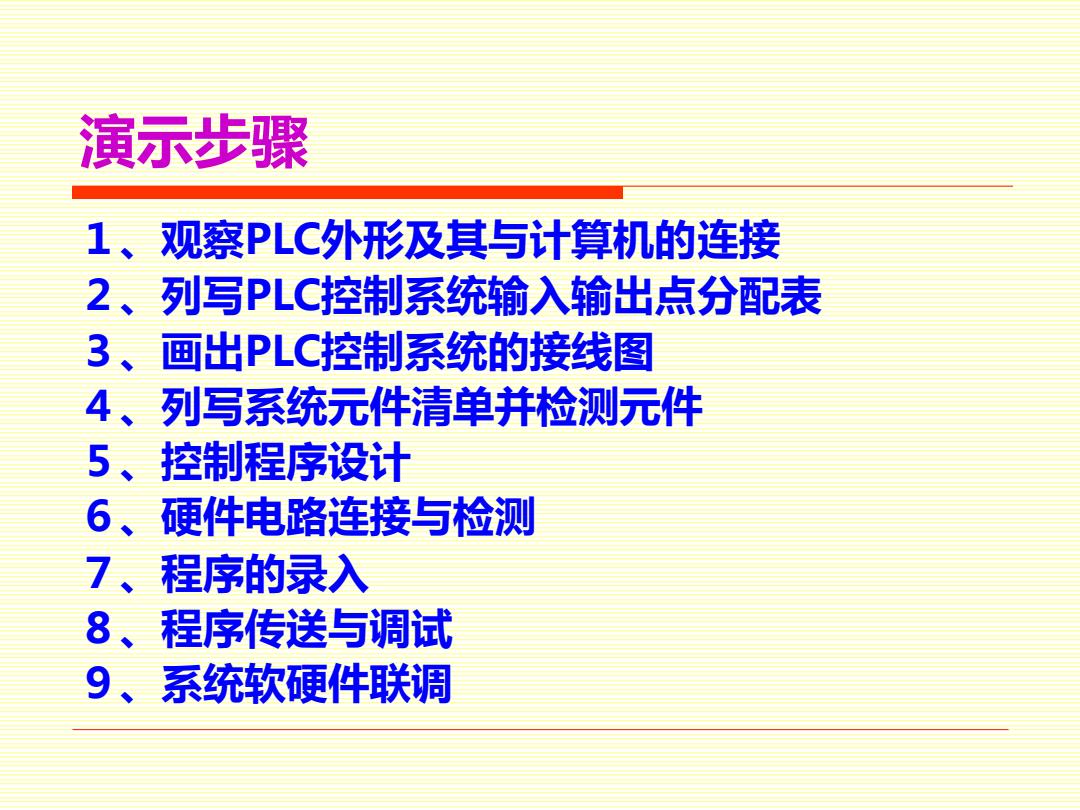

演示步骤 1、观察PLC外形及其与计算机的连接 2、列写PLC控制系统输入输出点分配表 3、画出PLC控制系统的接线图 4、列写系统元件清单并检测元件 5、控制程序设计 6、硬件电路连接与检测 7、程序的录入 8、程序传送与调试 9、系统软硬件联调
演示步骤 １、观察PLC外形及其与计算机的连接 ２、列写PLC控制系统输入输出点分配表 ３、画出PLC控制系统的接线图 ４、列写系统元件清单并检测元件 ５、控制程序设计 ６、硬件电路连接与检测 ７、程序的录入 ８、程序传送与调试 ９、系统软硬件联调
1、观察PLC外形及其与计算机的连接 什么是 PLC? 可编程控制器即 Programmable Logic Controller,简称PLC。 我们先看看PLC 的外形吧
什么是 PLC？ 可编程控制器即 Programmable Logic Controller，简称PLC 。 我们先看看ＰＬＣ 的外形吧。 １、观察PLC外形及其与计算机的连接
