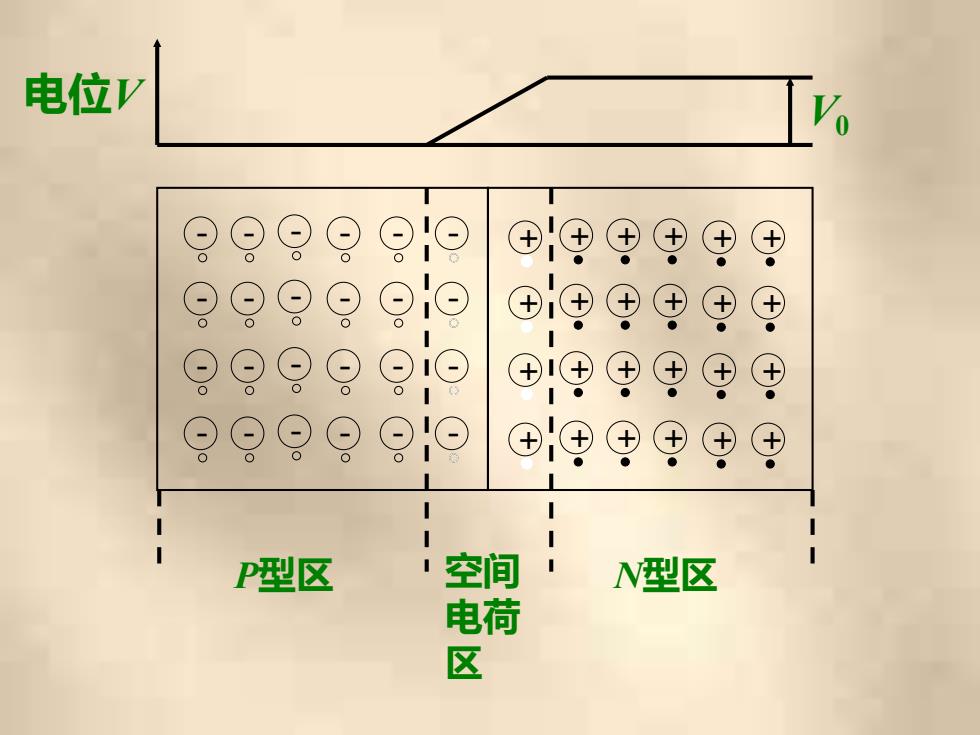

电位V ⊙ 中甲 ⊙⊙ ⊙ 甲甲 ⊕ ⊙ ⊙ ⊙i⊙ ⊕⊕ P型区 空间· N型区 电荷 区
－ － － － － － － － － － － － － － － － － － － － － － － － + + + + + + + + + + + + + + + + + + + + + + + + 空间 电荷 区 P型区 N型区 电位V V0

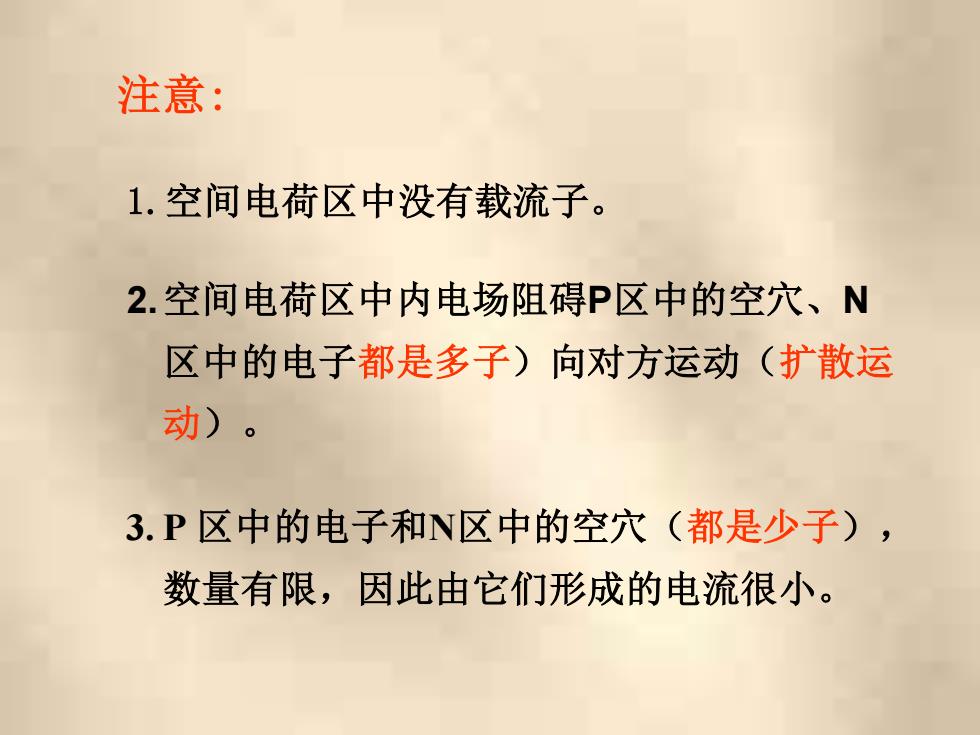

注意： 1.空间电荷区中没有载流子。 2.空间电荷区中内电场阻碍P区中的空穴、N 区中的电子都是多子)向对方运动（扩散运 动)。 3.P区中的电子和N区中的空穴（都是少子）， 数量有限，因此由它们形成的电流很小
1.空间电荷区中没有载流子。 注意: 2.空间电荷区中内电场阻碍P区中的空穴、N 区中的电子都是多子）向对方运动（扩散运 动）。 3. P 区中的电子和N区中的空穴（都是少子）， 数量有限，因此由它们形成的电流很小

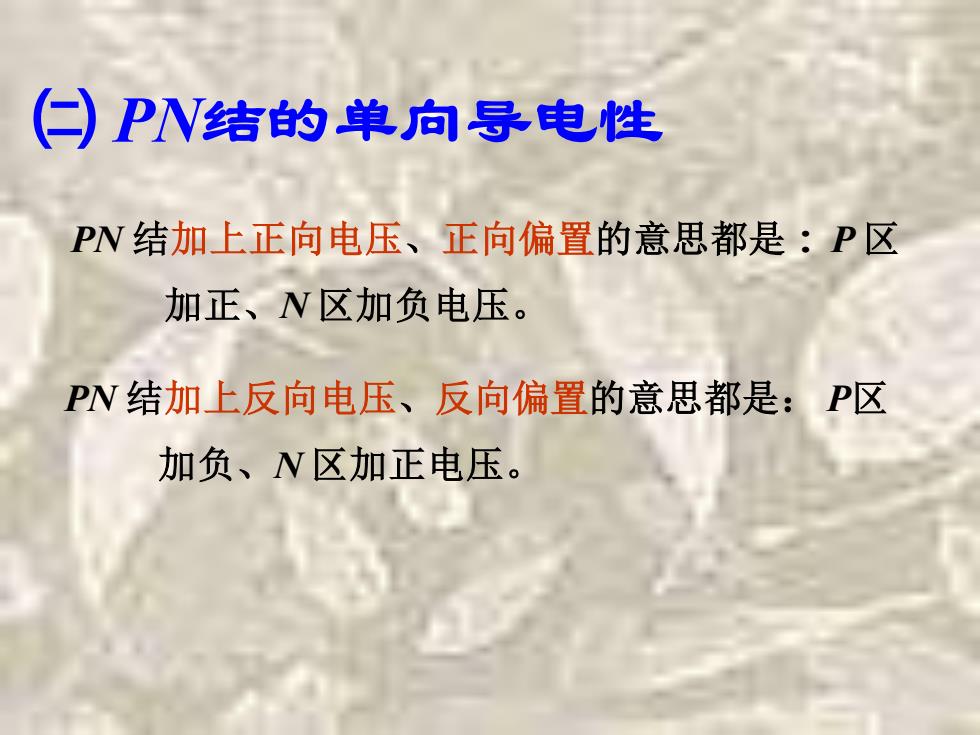

(白)PN结的单向导电性 PN结加上正向电压、正向偏置的意思都是：P区 加正、N区加负电压。 PN结加上反向电压、反向偏置的意思都是：P区 加负、N区加正电压
㈡ PN结的单向导电性 PN 结加上正向电压、正向偏置的意思都是： P 区 加正、N 区加负电压。 PN 结加上反向电压、反向偏置的意思都是： P区 加负、N 区加正电压

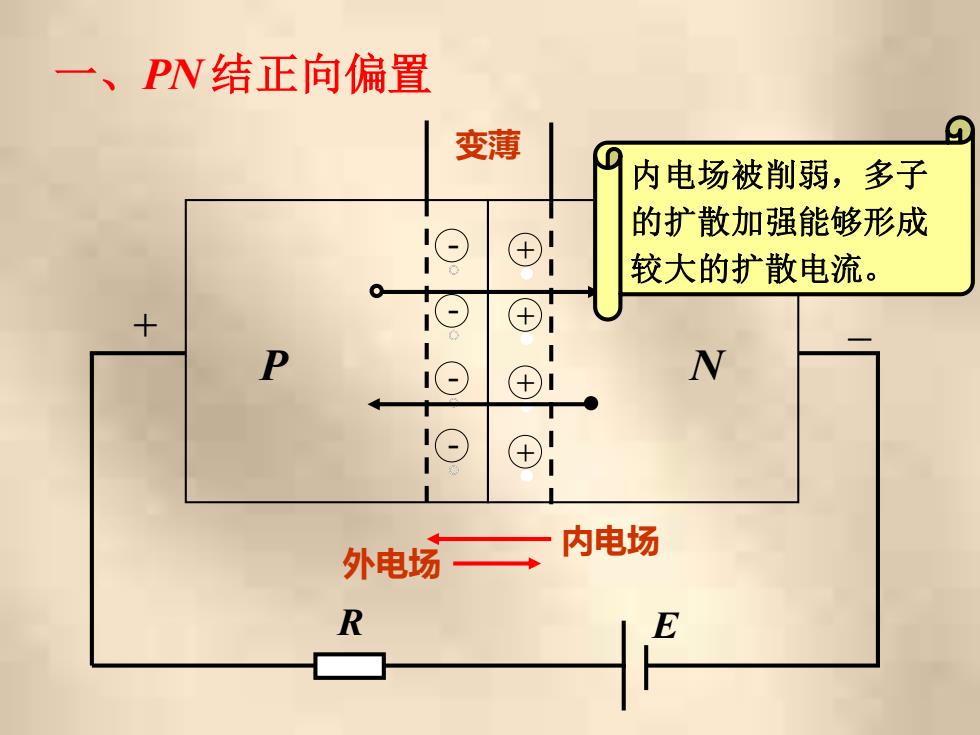

一、PN结正向偏置 变薄 内电场被削弱，多子 的扩散加强能够形成 较大的扩散电流。 + P N 外电场 内电场 R
－ － － － + + + + R E 一、PN 结正向偏置 内电场 外电场 变薄 P N + _ 内电场被削弱，多子 的扩散加强能够形成 较大的扩散电流
