二、P型半导体 在硅或锗晶体中掺入少量的三价元素，如硼 (或铟)，晶体点阵中的某些半导体原子被杂质 取代，硼原子的最外层有三个价电子，与相邻的 半导体原子形成共价键时， 空穴人亚×通 产生一个空穴。这个空穴 可能吸引束缚电子来填补， 使得硼原子成为不能移动 的带负电的离子。由于硼 原子接受电子，所以称为 受主原子。 硼原子 P型半导体中空穴是多子，电子是少子

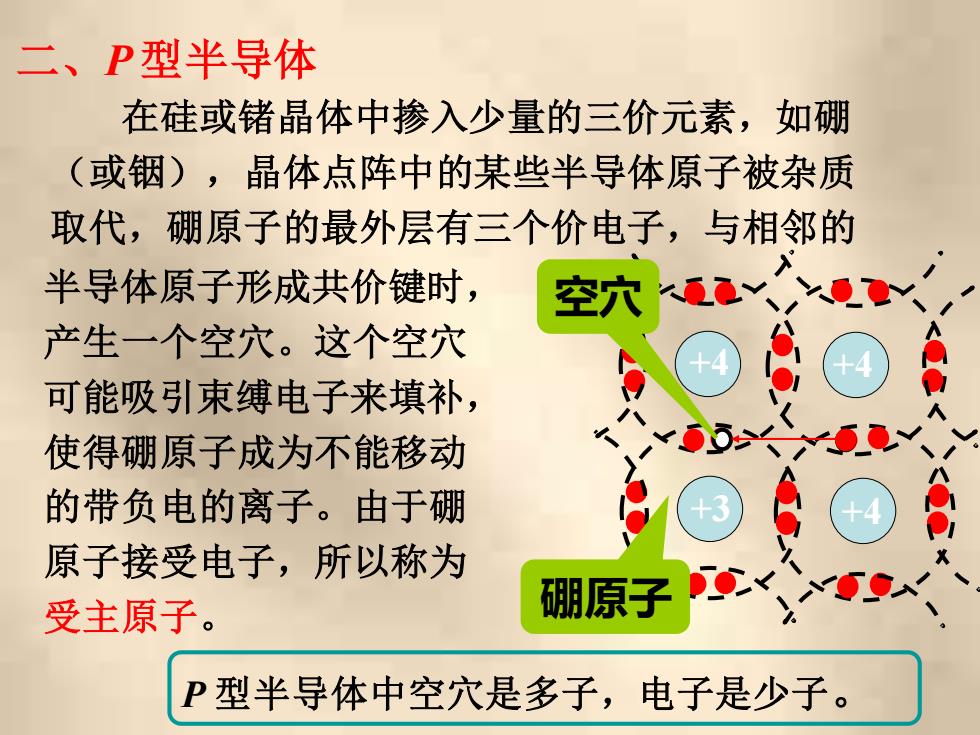

二、P 型半导体 在硅或锗晶体中掺入少量的三价元素，如硼 （或铟），晶体点阵中的某些半导体原子被杂质 取代，硼原子的最外层有三个价电子，与相邻的 半导体原子形成共价键时， 产生一个空穴。这个空穴 可能吸引束缚电子来填补， 使得硼原子成为不能移动 的带负电的离子。由于硼 原子接受电子，所以称为 受主原子。 +4 +4 +3 +4 空穴 硼原子 P 型半导体中空穴是多子，电子是少子

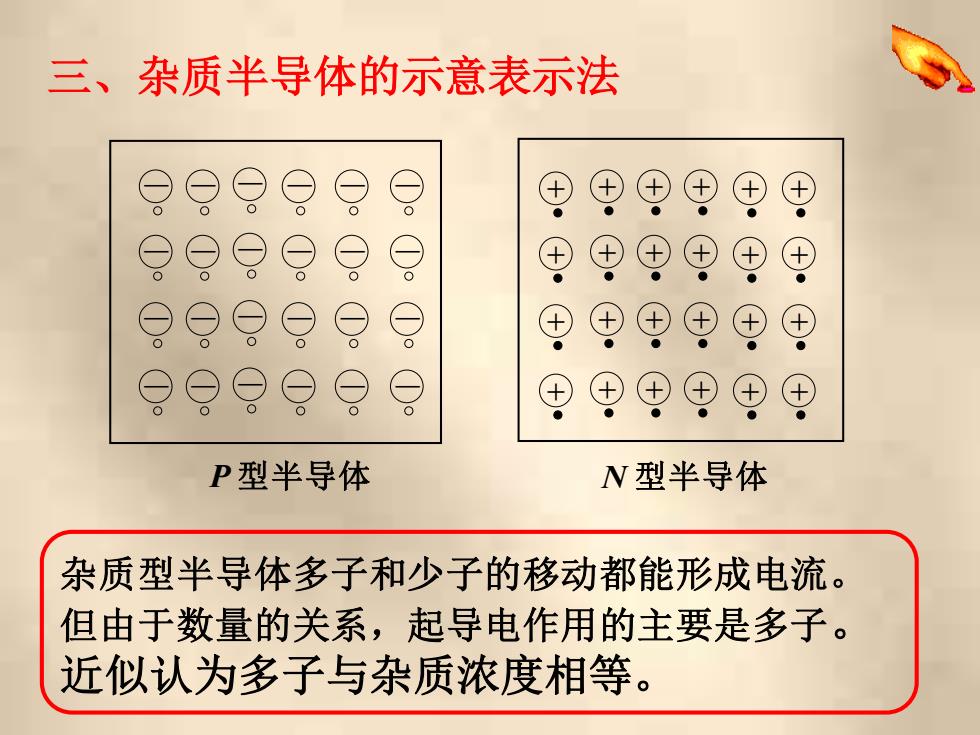

三、杂质半导体的示意表示法 ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ ⊕ P型半导体 N型半导体 杂质型半导体多子和少子的移动都能形成电流。 但由于数量的关系，起导电作用的主要是多子。 近似认为多子与杂质浓度相等
三、杂质半导体的示意表示法 － － － － － － － － － － － － － － － － － － － － － － － － P 型半导体 + + + + + + + + + + + + + + + + + + + + + + + + N 型半导体 杂质型半导体多子和少子的移动都能形成电流。 但由于数量的关系，起导电作用的主要是多子。 近似认为多子与杂质浓度相等

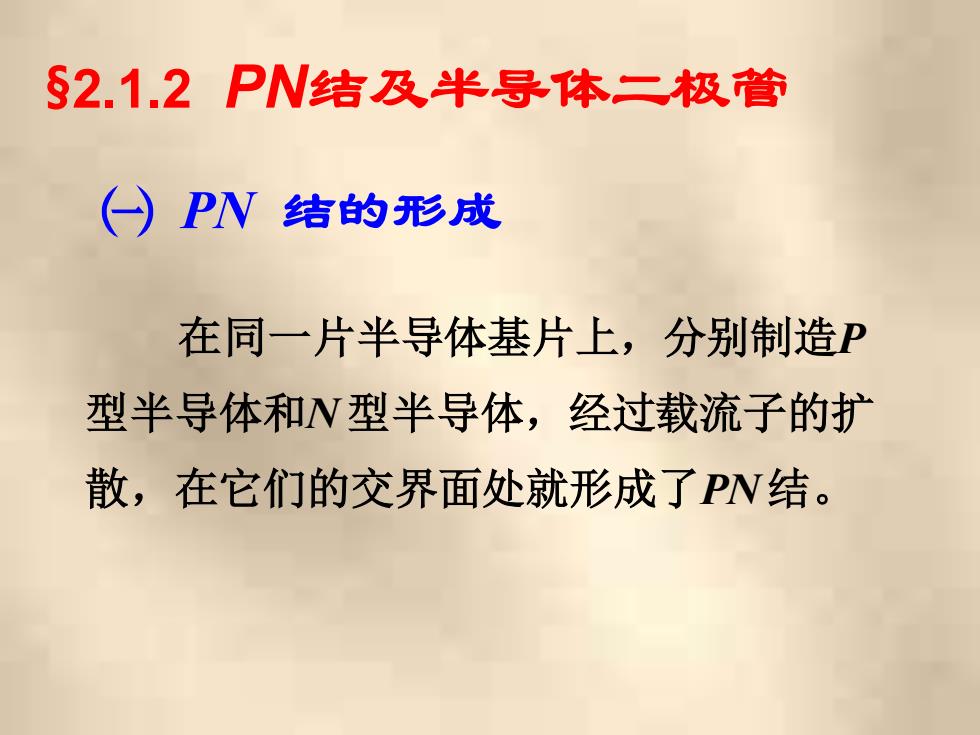

§2.1.2PN结及半导体二极管 ()PN结的形成 在同一片半导体基片上，分别制造P 型半导体和N型半导体，经过载流子的扩 散，在它们的交界面处就形成了PN结
㈠ PN 结的形成 在同一片半导体基片上，分别制造P 型半导体和N 型半导体，经过载流子的扩 散，在它们的交界面处就形成了PN 结。 §2.1.2 PN结及半导体二极管

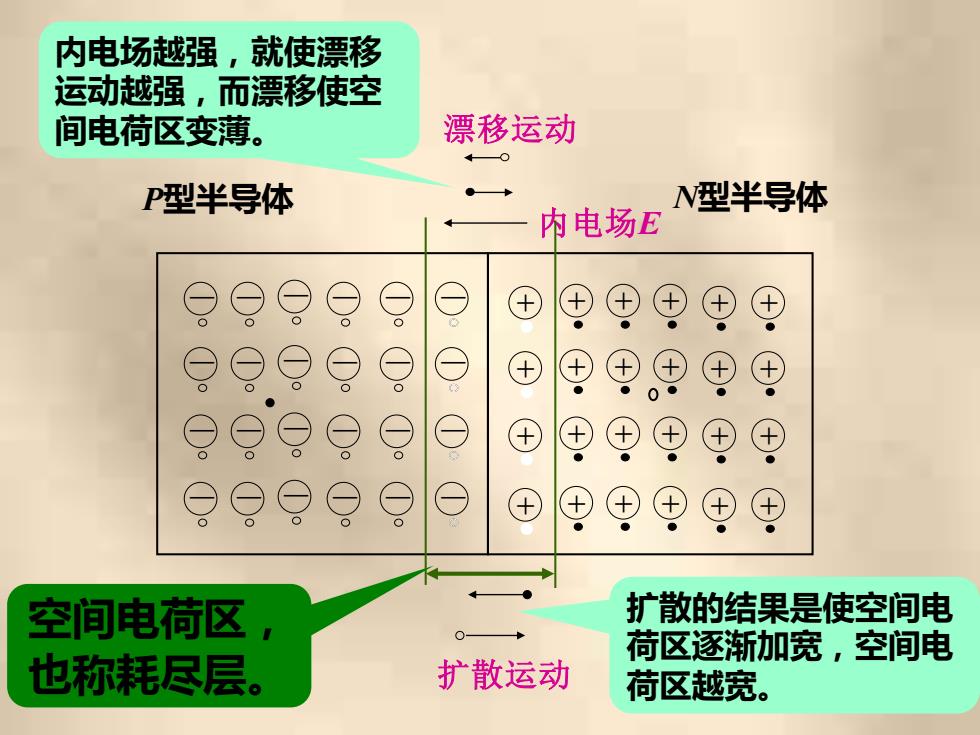

内电场越强，就使漂移 运动越强，而漂移使空 间电荷区变薄。 漂移运动 P型半导体 W型半导体 内电场E ⊕ ⊕ ⊕ 0 ooeo ⊕ ⊕ ⊕ 空间电荷区 扩散的结果是使空间电 荷区逐渐加宽，空间电 也称耗尽层。 扩散运动 荷区越宽
P型半导体 － － － － － － － － － － － － － － － － － － － － － － － － N型半导体 + + + + + + + + + + + + + + + + + + + + + + + + 扩散运动 内电场E 漂移运动 扩散的结果是使空间电 荷区逐渐加宽，空间电 荷区越宽。 内电场越强，就使漂移 运动越强，而漂移使空 间电荷区变薄。 空间电荷区， 也称耗尽层

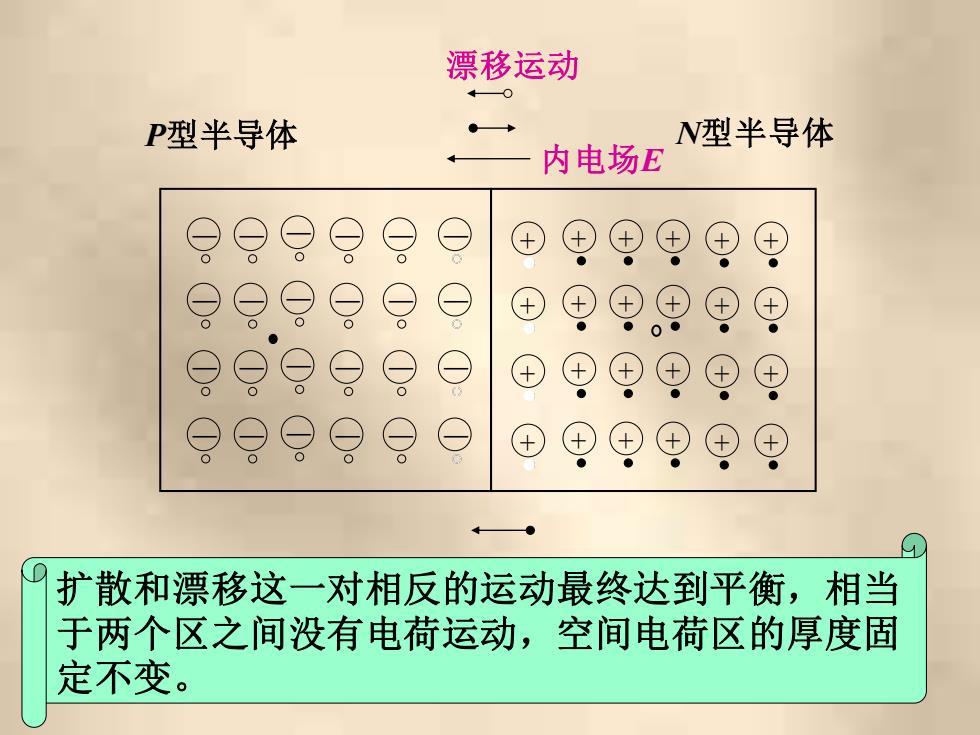

漂移运动 0 P型半导体 N型半导体 内电场E ④ 0● ④ ⊕ ⊕ 扩散和漂移这一对相反的运动最终达到平衡，相当 于两个区之间没有电荷运动，空间电荷区的厚度固 定不变
漂移运动 P型半导体 － － － － － － － － － － － － － － － － － － － － － － － － N型半导体 + + + + + + + + + + + + + + + + + + + + + + + + 扩散运动 内电场E 扩散和漂移这一对相反的运动最终达到平衡，相当 于两个区之间没有电荷运动，空间电荷区的厚度固 定不变
