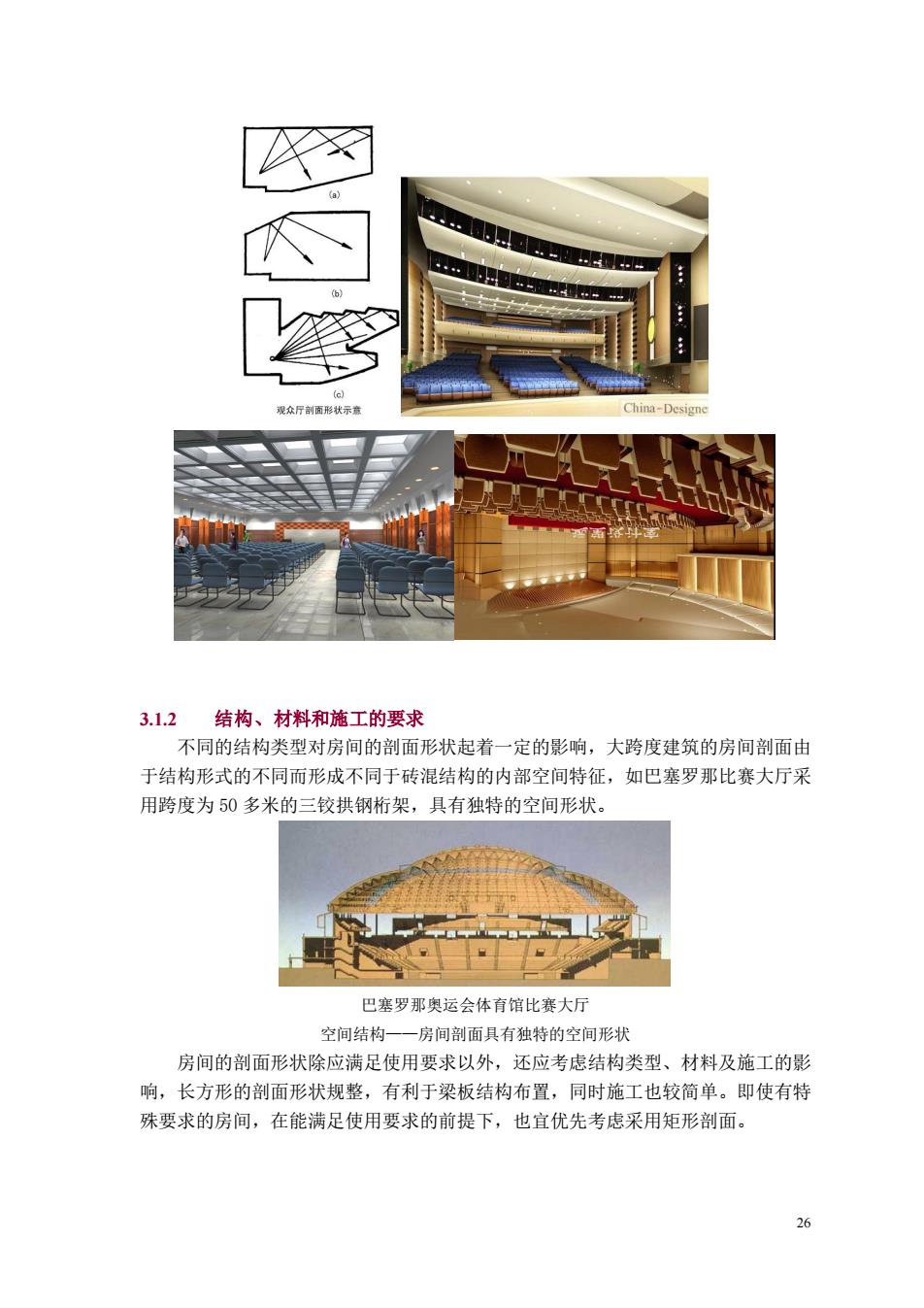

3.1.2结构、材料和施工的要求 不同的结构类型对房间的剖面形状起着一定的影响，大跨度建筑的房间剖面由 于结构形式的不同而形成不同于砖混结构的内部空间特征，如巴塞罗那比赛大厅采 用跨度为50多米的三铰拱钢桁架，具有独特的空间形状。 年 巴塞罗那奥运会体有馆比赛大厅 空间结构一一房间剖面具有独特的空间形状 房间的剖面形状除应满足使用要求以外，还应考虑结构类型、材料及施工的影 响，长方形的剖面形状规整，有利于梁板结构布置，同时施工也较简单。即使有特 殊要求的房间，在能满足使用要求的前提下，也宜优先考虑采用矩形剖面。 26
26 3.1.2 结构、材料和施工的要求 不同的结构类型对房间的剖面形状起着一定的影响，大跨度建筑的房间剖面由 于结构形式的不同而形成不同于砖混结构的内部空间特征，如巴塞罗那比赛大厅采 用跨度为 50 多米的三铰拱钢桁架，具有独特的空间形状。 巴塞罗那奥运会体育馆比赛大厅 空间结构——房间剖面具有独特的空间形状 房间的剖面形状除应满足使用要求以外，还应考虑结构类型、材料及施工的影 响，长方形的剖面形状规整，有利于梁板结构布置，同时施工也较简单。即使有特 殊要求的房间，在能满足使用要求的前提下，也宜优先考虑采用矩形剖面

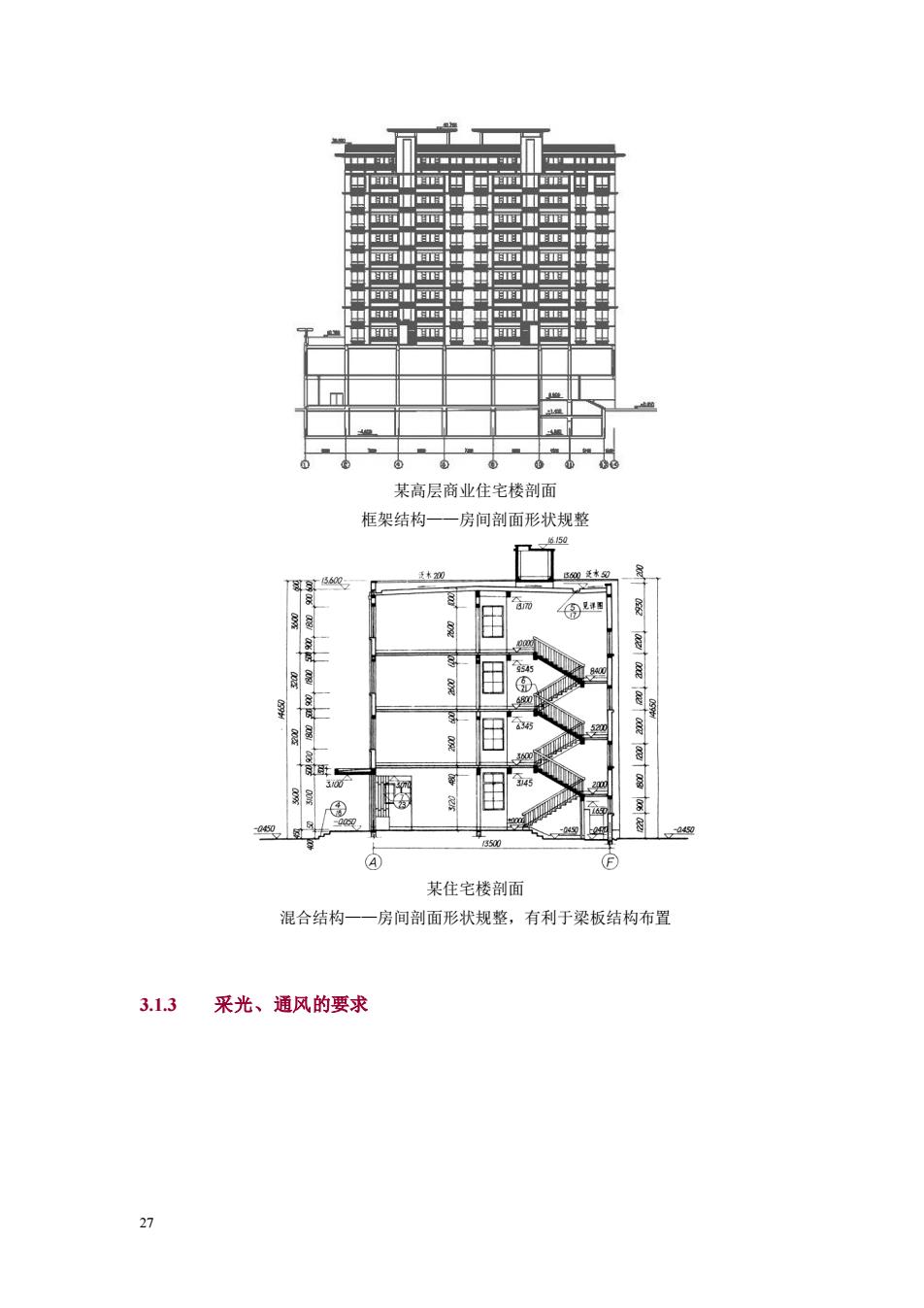

某高层商业住宅楼剖面 框架结构——房间剖面形状规整 E 某住宅楼制面 混合结构一一房间剂面形状规整，有利于梁板结构布置 3.1.3采光、通风的要求
27 某高层商业住宅楼剖面 框架结构——房间剖面形状规整 某住宅楼剖面 混合结构——房间剖面形状规整，有利于梁板结构布置 3.1.3 采光、通风的要求
(1)房间进深不大时，常采用侧窗采光和通风。(2)当房间进深较大时，常设 置各种形式的天窗 侧窗采光 (3)具有特殊要求的房间，如展览观众的陈列室，为使室内照度均匀、稳定、 柔和、并减轻和消除眩光的影响、避免直射阳光损害物品，常设置各种形式的 采光窗。 (4)对于厨房等在操作过程中散发出大量蒸汽、油烟的房间，可在顶部排气窗 3.2房屋各部分高度的 3.2.1房屋的层高与净高 一、概念： ● 净高是指楼地面到结构层 H1为净 高) ● 层高是指相邻两层楼地面之间的距离。(H2为层高) 显然，层高=净高十结构构造高度 净高
28 （1）房间进深不大时，常采用侧窗采光和通风。（2）当房间进深较大时，常设 置各种形式的天窗。 侧窗采光 （3）具有特殊要求的房间，如展览观众的陈列室，为使室内照度均匀、稳定、 柔和、并减轻和消除眩光的影响、避免直射阳光损害物品，常设置各种形式的 采光窗。 （4）对于厨房等在操作过程中散发出大量蒸汽、油烟的房间，可在顶部排气窗。 设置顶部排气窗的厨房剖面形状 3.2 房屋各部分高度的确定 3.2.1 房屋的层高与净高 一、概念： 净高是指楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。（H1 为净 高） 层高是指相邻两层楼地面之间的距离。（H2 为层高） 显然，层高＝净高＋结构构造高度。二、影响房屋净高因素： 净高 层高
人体活动及家具设备要求 影响房间高度的因素 采光、通风要求 结构高度及其布置方式的影响 建筑经济效果 室内空间比例 (一)人体活动及家具设备要求 1)房间的高度与人体活动尺寸的关系： 1、房间净高应不低于220米。 2、卧室净高常取2.83.0米，但不应小于24米。 3、教室净高一般常取3.30-3.60米。房间的高度与1、商店营业厅底层层高 常取42~6.0米，二层层高常取3.65.1米左右。采光、通风要求(1)当房间 采用单侧采光时，通常窗户上沿离地的高度，应大于房间进深长度的一半： (2)当房间允许两侧开窗时，房间的净高不小于总深度的14。 善室内的通风条件房间。 又经济关闭门窗的房间，每人应占 5m/人，影剧院4-5m㎡/人，据 首
29 （一）人体活动及家具设备要求 1）房间的高度与人体活动尺寸的关系： 1、房间净高应不低于 2.20 米。 2、卧室净高常取 2.8~3.0 米，但不应小于 2.4 米。 3、教室净高一般常取 3.30~3.60 米。房间的高度与 1、商店营业厅底层层高 常取 4.2~6.0 米，二层层高常取 3.6~5.1 米左右。采光、通风要求(1) 当房间 采用单侧采光时，通常窗户上沿离地的高度，应大于房间进深长度的一半； （2）当房间允许两侧开窗时，房间的净高不小于总深度的 1/4。 用内墙上开设高窗，或在门上设置亮子等，改善室内的通风条件房间。 为卫生条件，对一些使用人数多，无空调设备，又经济关闭门窗的房间，每人应占 有一定的空气量。如中小学教室 3-5 m³／人，影剧院 4-5 m³／人，据 至可以确定符合卫生要求的房间净高。 结构高度及其布置方式的影响 人体活动及家具设备要求 采光、通风要求 结构高度及其布置方式的影响 建筑经济效果 室内空间比例 室内空间比例 影 响 房 间 高 度 的 因 素
回回 72 V 梁板结构高度对房间高度的影响 健筑经济效果 ·满满是使要绿第理要求耐前旋个普棒层需斋霜感设小量时间距， ★意节钧里快女英轻房唇自要x求约材松x相应也小。 ●从节约能源出发，层高也宜适当降低。实践表明，普通砖混结构的建筑物 层高每降低100mm可节省投资1%。 室内空间比例 不同的比例尺度给人的空间感受： 一、窗台高 00mm 二、对于有特殊要求的房间窗台高度： 1、陈列室，为消除和减少眩光，窗台到陈列品的 14度 为此，一般将窗下口提高到离地2.5m以上。 2、厕所、浴室窗台可提高到1800mm左右。 高而较窄的空间比例 宽而较矮的空间比伤 10
30 梁板结构高度对房间高度的影响 建筑经济效果 在满足使用要求和卫生要求的前提下，适当降低层高可相应减小房屋的间距， 节约用地、减轻房屋自重，节约材料。 从节约能源出发，层高也宜适当降低。实践表明，普通砖混结构的建筑物， 层高每降低 100mm 可节省投资 1%。 室内空间比例 不同的比例尺度给人的空间感受：一、窗台高度：一般常取 900-1000mm。 二、对于有特殊要求的房间窗台高度： 1、陈列室，为消除和减少眩光，窗台到陈列品的距离要使保护角大于 14 度， 为此，一般将窗下口提高到离地 2.5m 以上。 2、厕所、浴室窗台可提高到 1800mm 左右。 在满足房间净高要求的前提下，其层高尺寸随结构层的高度而变化。结构层 愈高，则层高愈大；结构层高度小，则层高相应也小。 高而较窄的空间比例 宽而较矮的空间比例
