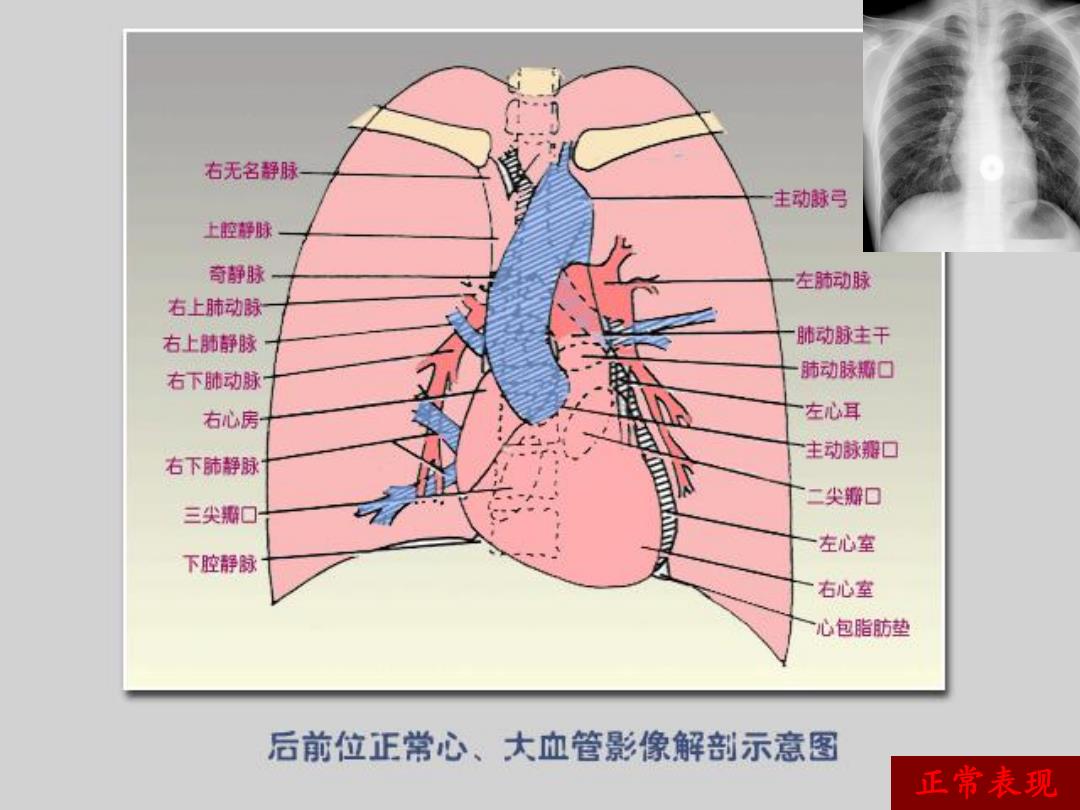

右无名静脉 主动脉弓 上腔静脉 奇静脉 左肺动脉 右上肺动脉 右上肺静胶 肺动脉主干 右下肺动脉 肺动脉斯口 右心房 左心耳 主动脉据口 右下肺静脉 二尖瓣口 三尖期口 左心室 下腔静脉 右心室 心包脂舫垫 后前位正常心、大血管影像解剖示意图 正常表现
正常表现
心血管系统常用影像学检查方法 及表现
X线检查 (一)X线透视.可从不同角度观察心脏大血 管的形态、大小、搏动及与邻近器官的关 系 (二)X线摄影.常规远达2米距离， 摄取后 前位、右前斜位(45-50度)、左前斜位 (60度)、左侧位。食管吞钡： 观察心脏弓弧边缘
• （一）X线透视.可从不同角度观察心脏大血 管的形态、大小、搏动及与邻近器官的关 系. • （二）X线摄影.常规远达2米距离，摄取后 前位、右前斜位（45-50度）、左前斜位 （60度）、左侧位。食管吞钡。 • 观察心脏弓弧边缘

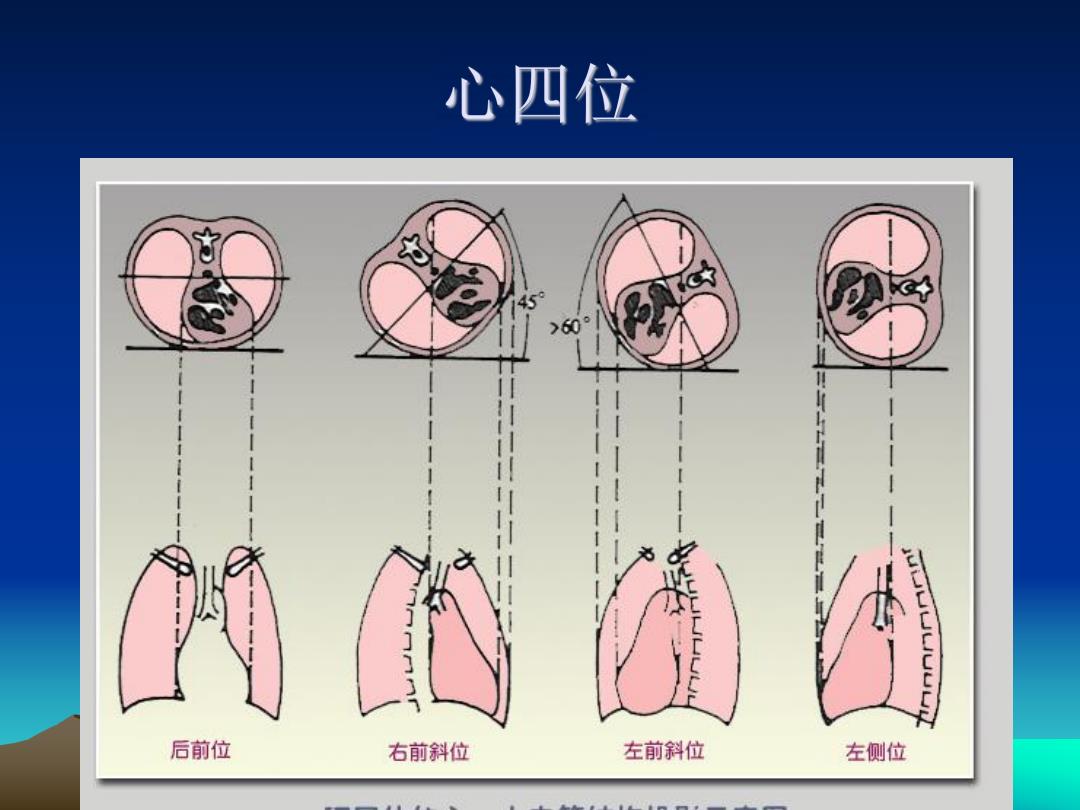

心四位 >60° 后前位 右前斜位 左前斜位 左侧位
后前位 ·1.线平片心脏、大血管的正常投影 ①后前位 (远达2m,平静呼吸) 右心缘两段：上段一一上腔静脉；下段一一右心 房，近膈面处有时一一下腔静脉。 左心缘三段：上段一一主动脉结；第二段一一肺 动脉段，此处向内凹入，故称心腰，肺动脉与左 心室缘之间为左心耳，正常情况下X线片上不能显 示；第三段一一左心室缘向外下方延伸然后向内， 转弯处称心尖
• 1．X线平片心脏、大血管的正常投影： • ①后前位 (远达2m，平静呼吸） • 右心缘两段：上段－－上腔静脉；下段－－右心 房，近膈面处有时－－下腔静脉。 • 左心缘三段：上段－－主动脉结；第二段－－肺 动脉段，此处向内凹入，故称心腰，肺动脉与左 心室缘之间为左心耳，正常情况下X线片上不能显 示；第三段－－左心室缘向外下方延伸然后向内， 转弯处称心尖
