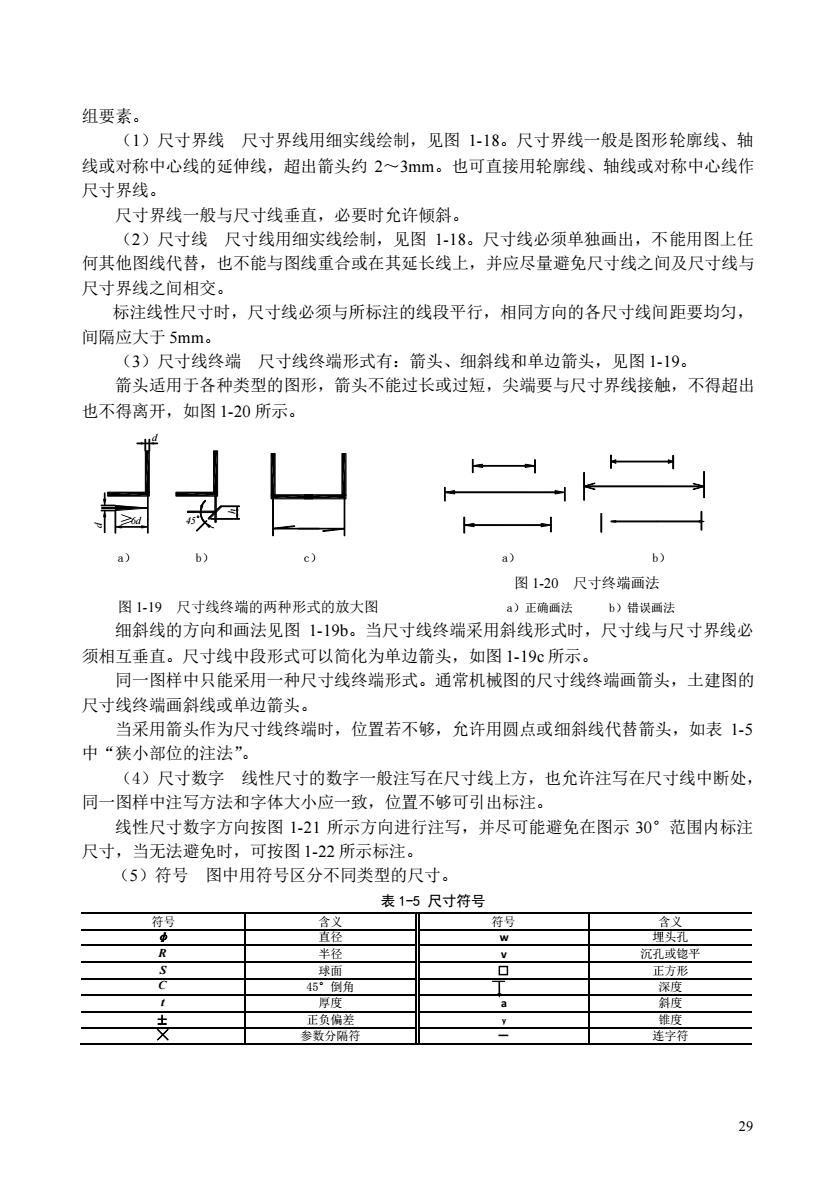

组要素。 (1)尺寸界线尺寸界线用细实线绘制，见图1-18。尺寸界线一般是图形轮廓线、轴 线或对称中心线的延伸线，超出箭头约2~3mm。也可直接用轮廓线、轴线或对称中心线作 尺寸界线。 尺寸界线一般与尺寸线垂直，必要时允许倾斜。 (2)尺寸线尺寸线用细实线绘制，见图118。尺寸线必须单独画出，不能用图上任 何其他图线代替，也不能与图线重合或在其延长线上，并应尽量避免尺寸线之间及尺寸线与 尺寸界线之间相交。 标注线性尺寸时，尺寸线必须与所标注的线段平行，相同方向的各尺寸线间距要均匀， 间隔应大于5mm。 (3)尺计线终端尺十线终端形式有：箭头、细斜线和单边箭头，见图1.19 箭头适用于各种类型的图形，箭头不能过长或过短，尖端要与尺寸界线接触，不得超出 也不得离开，如图1-20所示。 二二 c) a) b) 图1-20尺寸终端画法 图1-9尺寸线终端的两种形式的放大图 a)正确强法 b)错误画法 细斜线的方向和画法见图1·19b。当尺寸线终端采用斜线形式时，尺寸线与尺寸界线必 须相互垂直。尺寸线中段形式可以简化为单边箭头，如图119c所示。 同一图样中只能采用一种尺寸线终端形式。通常机械图的尺寸线终端画箭头，土建图的 尺寸线终端画斜线或单边箭头。 当采用箭头作为尺寸线终端时，位置若不够，允许用圆点或细斜线代替箭头，如表15 中“狭小部位的注法”。 (4)尺寸数字线性尺寸的数字一般注写在尺寸线上方，也允许注写在尺寸线中断处， 同一图样中注写方法和字体大小应一致，位置不够可引出标注。 线性尺寸数字方向按图1-21所示方向进行注写，并尽可能避免在图示30°范围内标注 尺寸，当无法避免时，可按图1-22所示标注。 (5)符号图中用符号区分不同类型的尺寸。 表15尺寸符号 符牙 符号 含义 正方形 正负差 29
29 组要素。 （1）尺寸界线 尺寸界线用细实线绘制，见图 1-18。尺寸界线一般是图形轮廓线、轴 线或对称中心线的延伸线，超出箭头约 2～3mm。也可直接用轮廓线、轴线或对称中心线作 尺寸界线。 尺寸界线一般与尺寸线垂直，必要时允许倾斜。 （2）尺寸线 尺寸线用细实线绘制，见图 1-18。尺寸线必须单独画出，不能用图上任 何其他图线代替，也不能与图线重合或在其延长线上，并应尽量避免尺寸线之间及尺寸线与 尺寸界线之间相交。 标注线性尺寸时，尺寸线必须与所标注的线段平行，相同方向的各尺寸线间距要均匀， 间隔应大于 5mm。 （3）尺寸线终端 尺寸线终端形式有：箭头、细斜线和单边箭头，见图 1-19。 箭头适用于各种类型的图形，箭头不能过长或过短，尖端要与尺寸界线接触，不得超出 也不得离开，如图 1-20 所示。 6d d≥ 45 h d 图2-20 图2-19 6d d 45 a） b） c） a） b） 图 1-20 尺寸终端画法 图 1-19 尺寸线终端的两种形式的放大图 a）正确画法 b）错误画法 细斜线的方向和画法见图 1-19b。当尺寸线终端采用斜线形式时，尺寸线与尺寸界线必 须相互垂直。尺寸线中段形式可以简化为单边箭头，如图 1-19c 所示。 同一图样中只能采用一种尺寸线终端形式。通常机械图的尺寸线终端画箭头，土建图的 尺寸线终端画斜线或单边箭头。 当采用箭头作为尺寸线终端时，位置若不够，允许用圆点或细斜线代替箭头，如表 1-5 中“狭小部位的注法”。 （4）尺寸数字 线性尺寸的数字一般注写在尺寸线上方，也允许注写在尺寸线中断处， 同一图样中注写方法和字体大小应一致，位置不够可引出标注。 线性尺寸数字方向按图 1-21 所示方向进行注写，并尽可能避免在图示 30°范围内标注 尺寸，当无法避免时，可按图 1-22 所示标注。 （5）符号 图中用符号区分不同类型的尺寸。 表 1-5 尺寸符号 符号 含义 符号 含义 φ 直径 w 埋头孔 R 半径 v 沉孔或锪平 S 球面 □ 正方形 C 45°倒角 深度 t 厚度 a 斜度 ± 正负偏差 y 锥度 ╳ 参数分隔符 ― 连字符

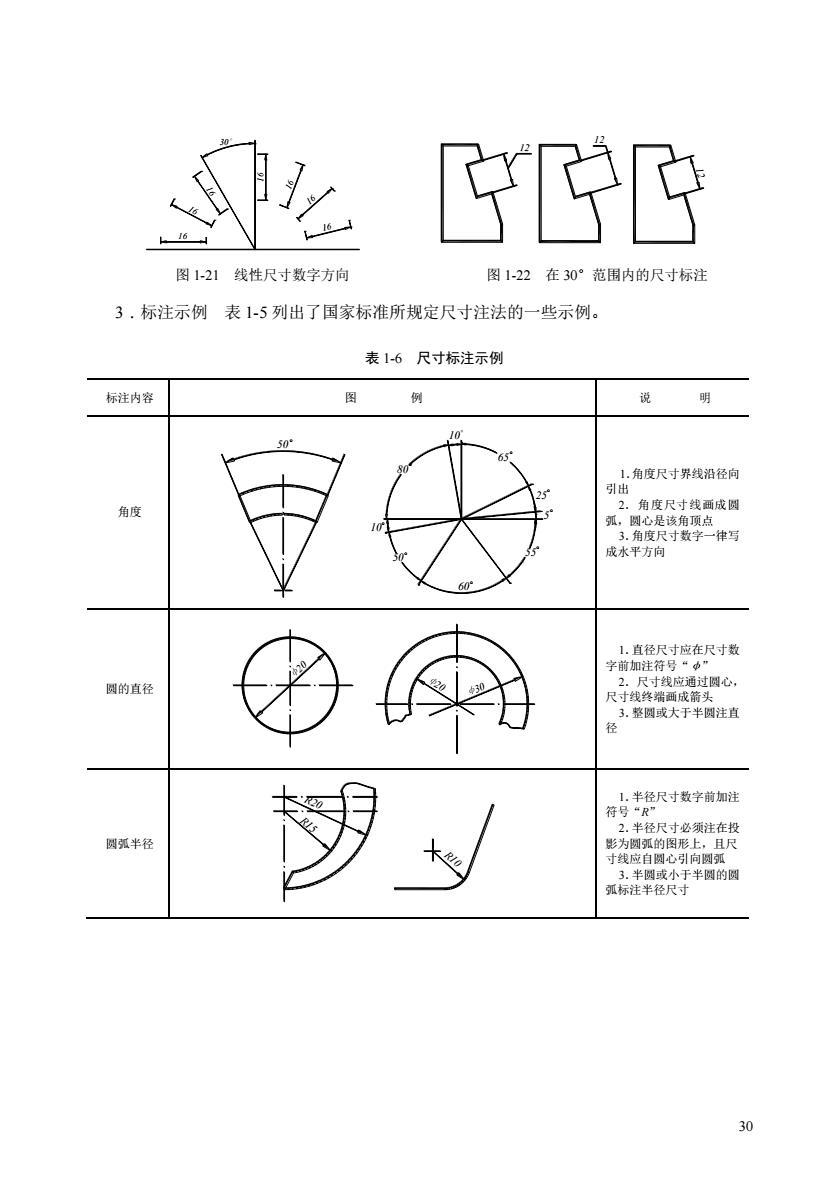

宁 图1-21线性尺寸数字方向 图1-22在30°范围内的尺寸标注 3.标注示例表1-5列出了国家标准所规定尺寸注法的一些示例。 表16尺寸标注示例 标注内容 图 说 明 成水平方向 的直名 3.整圆或大于半圆注直 半轻尺寸数字前注 半尺寸必须注在投 圆弧半 30
30 3．标注示例 表 1-5 列出了国家标准所规定尺寸注法的一些示例。 表 1-6 尺寸标注示例 标注内容 图 例 说 明 角度 50 5 10 25 55 60 80 65 50 10 。 。 。 。 。 。 。 。 。 1．角度尺寸界线沿径向 引出 2．角度尺寸线画成圆 弧，圆心是该角顶点 3．角度尺寸数字一律写 成水平方向 圆的直径 30 20 20 1．直径尺寸应在尺寸数 字前加注符号“φ” 2．尺寸线应通过圆心， 尺寸线终端画成箭头 3．整圆或大于半圆注直 径 圆弧半径 R10 R15 R20 1．半径尺寸数字前加注 符号“R” 2．半径尺寸必须注在投 影为圆弧的图形上，且尺 寸线应自圆心引向圆弧 3．半圆或小于半圆的圆 弧标注半径尺寸 16 16 16 30 16 16 16 16 12 12 12 图 1-21 线性尺寸数字方向 图 1-22 在 30°范围内的尺寸标注
